И, наконец, для тех, кто будет выполнять подобную работу впервые, сообщаем: не вздумайте мучиться и производить переделку трансформатора, не разбирая его. Нужно разобрать сердечник, снять каркас с обмотками, произвести необходимую переделку и затем вновь собрать сердечник. Дело это не очень сложное, и, если не торопиться, оно много времени не займет.

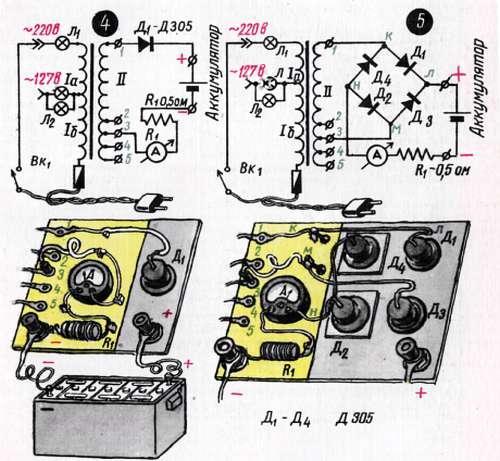

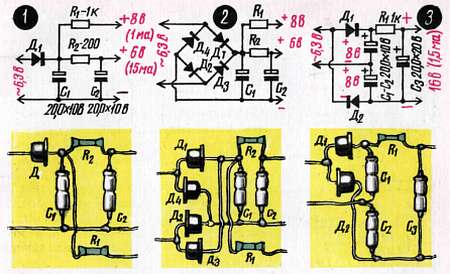

Все приведенные выше данные относятся к выпрямителю для зарядки автомобильных двенадцативольтовых аккумуляторов. Для зарядки мотоциклетных аккумуляторов нужно лишь перебросить провод, идущий к диодам, с отвода 1 на отвод 2. При этом со вторичной обмотки будет сниматься напряжение от 1 в до 4–6 в и в цепи аккумулятора можно будет установить необходимый ток зарядки — около 1 а. К сожалению, в этом случае лампочки в цепи первичной обмотки уже не будут индикаторами нормального тока зарядки — они вообще не будут светиться из-за того, что потребляемый от сети ток слишком мал.

Не думайте, что, изготовив выпрямитель, вы уже сделали все необходимое для того, чтобы самостоятельно заряжать аккумуляторы. Нужно еще иметь представление, как именно, в каком режиме и в течение какого времени следует производить зарядку. Проще говоря, нужно не только иметь чем заряжать аккумулятор, но еще и уметь это делать.

Здесь, пожалуй, неуместно рассказывать о том, как это делается. Существует очень много пособий и инструкций по зарядке и эксплуатации аккумуляторов. Но одну рекомендацию мы все же дадим: будьте осторожны.

Будьте осторожны, так как в аккумуляторе имеется кислота, а она может испортить (проще говоря, сжечь) одежду, а попав на кожу, вызывает ожоги.

Будьте осторожны, так как при зарядке аккумулятора выделяется кислород и водород, а вместе они образуют гремучий газ, который, если поднести огонь, взрывается.

Будьте осторожны (трижды осторожны!), работая с выпрямителем, так как к нему подводится сетевое напряжение, попав под которое, особенно если у вас влажные руки или если вы стоите на сыром полу, можно стать участником (и жертвой!) весьма трагичных событий. Настолько трагичных, что в этих событиях лучше не участвовать. Даже если вам очень нужно зарядить аккумулятор.

Следующая практическая схема с участием полупроводникового диода — это двухдиапазонный детекторный приемник (рис. 43—1).

рис. 43—1

Нужно прямо сказать, что детекторный приемник, если не считать разного рода помех, например грозовых разрядов, удовлетворительно принимает только местные мощные станции. И вполне вероятно, что на обоих диапазонах вы больше одной-двух станций и не услышите. Разумеется, для приема двух станций можно было и не строить приемник с плавной настройкой да еще двухдиапазонный. Однако для нас постройка такого приемника имеет определенный смысл. И не только учебный. В дальнейшем к детекторному приемнику будут добавлены усилительные каскады, и постепенно, шаг за шагом, мы превратим его в более или менее чувствительный аппарат, принимающий довольно много станций.

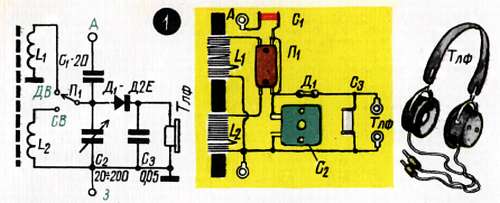

Прежде всего несколько слов о приведенных на рис. 43 трех схемах детекторных приемников.

Первая из них (рис. 43—1) уже встречалась нам в общем виде (рис. 27–21; вместо головных телефонов в качестве нагрузки включен резистор). Колебательный контур образуется конденсатором переменной емкости С₂ и одной из катушек — L₁ или L₂. При приеме на длинных волнах переключатель П₁ подключает к контурному конденсатору С₂ катушку L₁, а при приеме на средних волнах — катушку L₂. Индуктивность L₂ в несколько раз меньше, чем L₁, а значит, при включении L₂ вместо L₁ резонансная частота контура резко повышается, что и требуется при переходе на средние волны.

Через конденсатор С₁ небольшой емкости (его называют конденсатором связи) к контуру подключена антенна. Можно было бы присоединить антенну непосредственно к контуру и без конденсатора С₁ — в этом случае из антенны в контур попадало бы несколько больше энергии и прием был бы громче. Однако при непосредственном подключении антенны вся ее собственная емкость (антенна и Земля образуют своего рода конденсатор, емкость которого С_А обычно составляет 100–500 пф и называется собственной емкостью антенны) вошла бы в контур, суммируясь с С₂. При этом на настройке контура в меньшей степени сказывалось бы изменение емкости конденсатора С₂ и с его помощью удалось бы перекрыть лишь небольшую часть диапазона. Кроме того, при смене антенны менялась бы настройка контура — ведь у разных антенн разная собственная емкость.

Благодаря введению в схему конденсатора связи собственная емкость антенны уже входит в контур не сама, а соединенная последовательно с этим конденсатором. А поскольку при последовательном соединении конденсаторов их общая емкость меньше наименьшей (см. стр. 150, Воспоминание № 14), то и емкость, вносимая антенной в контур, всегда меньше чем 30 пф. После того как вы поймаете какую-нибудь станцию, попробуйте соединить антенну непосредственно с контуром и еще раз подстроиться конденсатором С₂. Может быть, при этом станция будет слышна немного громче.

В нашей схеме выбран наиболее простой способ переключения (коммутации) катушек — на каждом диапазоне используется отдельная катушка, которая либо включается в контур переключателем П₁, либо «висит в воздухе» (рис. 46—А'). Иногда применяются и другие схемы коммутации. Вместо длинноволновой катушки, например, используется лишь своего рода «добавка» (рис. 46—А"), катушка L₁, которая на длинных волнах соединяется последовательно с нормальной средневолновой катушкой L₂, и общая индуктивность оказывается больше суммы L₁ + L₂ (за счет взаимоиндукции). Подобная схема, в частности, применяется в приемнике «Селга».

Рис. 46. Существуют различные схемы переключения (коммутации) контурных катушек.

_{(Рис. 42–45 см. на цветной вклейке между стр. 128–129.)}

В принципе возможна еще и такая схема коммутации: на средних волнах параллельно длинноволновой катушке подключается «добавка» L₂(рис. 46—А"), и общая индуктивность уменьшается до нужной на СВ диапазоне величины.

Много остроумных схем коммутации можно встретить в супергетеродинных приемниках с большим числом растянутых коротковолновых диапазонов. Интересные схемы коммутации применяются в универсальных измерительных приборах для переключения предела измерений или рода работы. Нужно сказать, что составление экономных, разумных схем коммутации — занятие хотя и не простое, но довольно интересное.

Теперь о деталях детекторного приемника. В качестве самого детектора Д₁ можно применить любой точечный диод. Выключатель Вк₁ также может быть любого типа, лишь бы он осуществлял нужное переключение.

В нашем первом детекторном приемнике используется перекидной выключатель ТП-1 (рис. 43—4; переключатели такой конструкции обычно называют тумблерами). Этот выключатель поочередно замыкает две пары неподвижных контактов (1 с 2 или 3 с 4), а сам подвижной контакт вывода не имеет.
