Шаг за шагом. Транзисторы

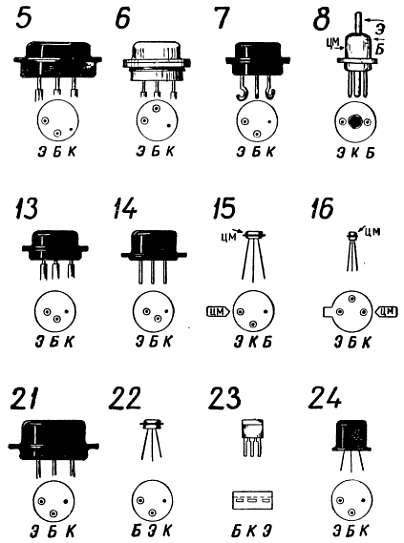

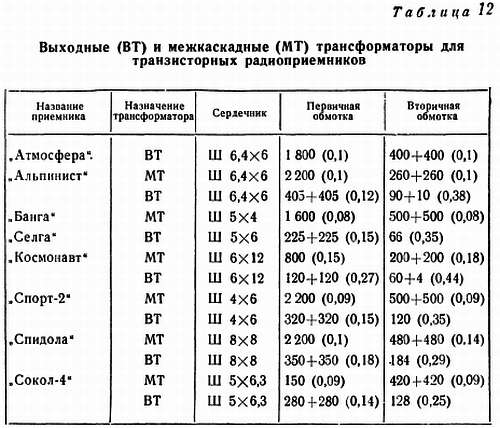

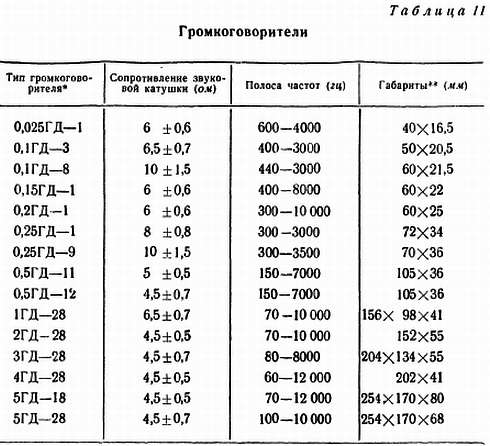

В качестве нагрузки в коллекторную цепь включен громкоговоритель Гр₁. Ни в этом, ни в других приемниках мы не будем указывать конкретный тип громкоговорящего устройства. Это может быть и телефонный капсуль ДМ-4, и известный капсуль ДЭМШ, и, наконец, один из динамических громкоговорителей (таблица 11) с выходным трансформатором (таблица 12). Лучше всего, конечно, использовать динамический громкоговоритель — он весьма эффективно преобразует электрические колебания в звуковые. И в то же время громкоговоритель не создает сильных искажений, как, например, телефонный капсуль ТК-60, который ко всему еще требует немалой мощности для создания более или менее громкого звука.

_{Примечания:}

_{* Первая} цифра в названии громкоговорителя указывает его мощность в ваттах.

_{** Для круглых громкоговорителей указаны диаметр диффузора (первая цифра) и высота ("толщина"), а для эллиптических громкоговорителей — размеры диффузора по осям эллипса и высота ("толщина").}

Вполне вероятно, что для простейших приемников громкоговоритель окажется непригодным — слишком мала будет мощность электрических колебаний, для того чтобы создать мощный звук. В этом случае вместо громкоговорителя, не меняя схемы, можно включить головные телефоны.

Следующий приемник (рис. 97—2) собран по схеме 0—V—1.

рис. 97—2

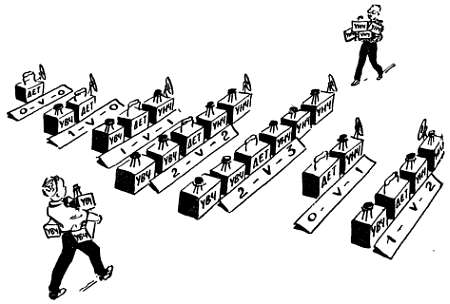

Эта сокращенная запись говорит о том, как построен усилительный тракт приемника. Буква «V» — условное обозначение детектора; цифра, которая стоит до буквы «V», указывает, сколько в приемнике каскадов усиления высокой частоты; цифра, стоящая после буквы «V», — сколько каскадов усиления низкой частоты; запись 0—V—2 означает, что в приемнике есть детектор (без него ведь приемника и быть не может!) и двухкаскадный усилитель НЧ, а усилителя ВЧ нет совсем (рис. 96).

Детектор выполнен на триоде Т₁, причем детектирование осуществляется в эмиттерной цепи. В коллекторной цепи появляется весь «букет» усиленных составляющих продетектированного сигнала, в том числе высокочастотная и низкочастотная составляющие. Нам, разумеется, нужна только низкочастотная составляющая (рис. 29), и поэтому в схему вводится конденсатор С₃, который сразу же замыкает на «землю» высокочастотную составляющую коллекторного тока.

Мы уже подробно разбирали (рис. 79), каким образом многие цепи усилителя встречаются на общем проводе, к которому подключено заземление и который поэтому для краткости называют «землей». В данном случае, замкнув высокочастотную составляющую на «землю», мы сразу же отправили ее на эмиттер транзистора Т₁. Коллекторный ток от коллектора в итоге всегда приходит к эмиттеру. Но при этом он должен еще обязательно пройти по сопротивлению нагрузки и поработать там, создавая мощную копию сигнала. Замкнув высокочастотную составляющую прямо на эмиттер, мы не пустили ее в нагрузку R₁ и поэтому получим в коллекторной цепи мощную копию одной только низкочастотной составляющей.

С резистора нагрузки R₁ через разделительный конденсатор С₄ (рис. 78) сигнал поступает на базу усилителя НЧ, собранного на транзисторе Т₁ по схеме ОЭ. В этом каскаде используется знакомая нам схема температурной стабилизации. На базу подаются одновременно два напряжения: положительное с резистора R₄ и отрицательное с нижней части делителя R₂R₃. Отрицательное напряжение на 0,2 в больше положительного, и таким образом на базе действует небольшой «минус».

Сейчас уместно обратить внимание на еще одну деталь схемы — полярность включения электролитических конденсаторов С₄ и С₆. Емкость электролитических конденсаторов определяется не только площадью их обкладок, свернутых в трубочку. Емкость электролитических конденсаторов в основном обусловлена некоторыми физическими процессами в расположенном между обкладками тончайшем слое окислов. Процессы эти возникают, когда через электролитический конденсатор идет постоянный ток определенного направления. При токе иного направления конденсатор может оказаться просто пробитым. В этом отношении электролитический конденсатор чем-то напоминает диод, который по-разному ведет себя при различных направлениях тока.

Вывод из всего сказанного такой: электролитический конденсатор можно включать в цепи, где наряду с переменным током присутствует еще и постоянный, причем включать конденсатор нужно так, чтобы указанный на схеме «плюс» (светлая обкладка) совпадал с обозначением на корпусе конденсатора (рис. 98).

Рис. 98. Электролитический конденсатор обязательно должен находиться под постоянным напряжением, поданным в определенной полярности.

На схемах, как правило, указывают полярность включения электролитического конденсатора. Если же полярность на схеме не указана, то ее нетрудно установить самому, проследив, как попадает к тому или иному участку схемы питающее напряжение. Трудности возникают лишь в том случае, если к обеим обкладкам конденсатора подводится напряжение одного и того же знака. Например, если к обеим обкладкам подводится «минус». Здесь нужно прикинуть, какой из этих «минусов» больше, и именно к нему подключить вывод конденсатора, на котором и стоит значок «минус». Так, например, на нашей схеме конденсатор С₄ включен между двумя «минусами», а своим минусовым выводом этот конденсатор подключен к коллектору транзистора Т₁, на котором отрицательное напряжение больше, чем на резисторе R₃.

Несколько слов для тех, кого удивляет отсутствие смещения на базе транзистора Т₁. Дело в том, что этот транзистор работает в режиме детектирования и его эмиттерный переход должен «срезать» половину высокочастотного модулированного напряжения. А для этого на базе не должно быть смещения (рис. 36).

Следующий приемник выполнен по схеме 2—V—0, рассчитан на прием одной станции, работает на головные телефоны и питается от одного гальванического элемента на 1,5 в.

рис. 97—3

Применить столь низкое питающее напряжение оказалось возможным благодаря тому, что в качестве нагрузки в обоих каскадах используются катушки (L₃ и L₄). На них почти не теряется постоянное напряжение (рис. 38) и в то же время создается сравнительно большое напряжение усиленного сигнала (Воспоминание № 15).

Детектор выполнен по схеме с удвоением (рис. 27—17). Начальное смещение на базу каждого транзистора устанавливают подбором резисторов R₁ и R₂ с таким расчетом, чтобы коллекторный ток покоя составлял примерно 1 ма. Резисторы R₁ и R₂, хотя они и подключены непосредственно к коллектору (рис. 87, листок Б), не являются элементами термостабилизации: на катушках L₃ и L₄ почти нет постоянного падения напряжения, и постоянное напряжение на коллекторе примерно такое же, как и на «минусе» батареи.
