ния, а точность ее огня снижалась за счет ручной наводки и отсутствия РПК.

При создании автомата 2А7 в конструкцию 2А14 был введен кожух с элементами жидкостного охлаждения, пневматический механизм перезарядки и электроспуск. При стрельбе происходило охлаждение стволов прогонкой воды или антифриза по канавкам на их наружной поверхности. После очереди до 50 выстрелов (на один ствол) необходим был перерыв 2 - 3 с, а после 120 - 150 выстрелов - 10 - 15 с. После 3000 выстрелов ствол подлежал замене. В ЗИПе на установку полагалось 4 запасных ствола. Счетверенная установка автоматов 2А7 получила название пушка «Амур» (армейское обозначение - АЗП-23, индекс ГРАУ - 2А10).

В процессе государственных испытаний из пушки «Амур» было произведено 14 194 выстрела и получено 7 задержек, то есть 0,05% (по ТТТ допускалось 0,3%). Количество поломок тоже 7, или 0,05% (по ТТТ до пускалось 0,2%). Силовые приводы наведения пушки работали достаточно плавно, стабильно и надежно.

РПК «Тобол» в целом также работал вполне удовлетворительно. Цель -самолет МиГ-17 -после получения целеуказания по радиотелефону была обнаружена на дистанции 12,7 км при секторном поиске 30° (согласно ТТТ - 15 км). Дальность автоматического сопровождения цели составила 9 км на приближение и 15 км на удаление. РПК работал по целям, летевшим со скоростью до 200 м/с, но по данным испытаний был сделан расчет, доказавший, что предел его работы по скорости цели составлял 450 м/с, то есть отвечал ТТТ. Величина секторного поиска РПК регулировалась от 27° до 87°.

В ходе ходовых испытаний по сухой грунтовой дороге была достигнута скорость 50,2 км/ч. Запаса топлива при этом хватало на 330 км и еще оставалось на 2 ч работы газотурбинного двигателя.

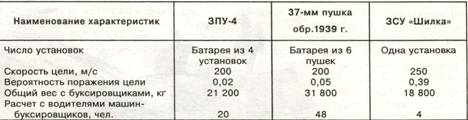

Вероятность поражения цели из различных артсистем

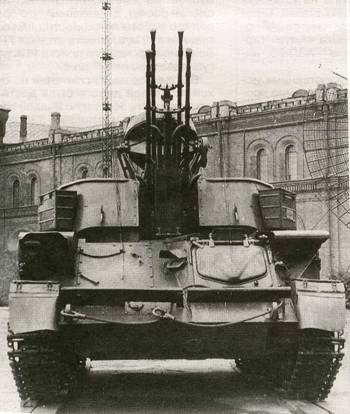

ЗСУ-2Э-4В в экспозиции Военно-исторического музея артиллерии, инженерных войск и войск связи в Санкт-Петербурге. На бортах башни впереди - ящики ЗИП, характерные для машин ранних выпусков. На правом борту башни сзади - карман вентилятора. Антенна PJ1C развернута на 180°.

Поскольку «Шилка» предназначалась для замены в мотострелковых полках и воздушно-десантных дивизиях 14,5-мм счетверенных зенитных пулеметных установок ЗПУ-4 и 37-мм пушек 61-К обр. 1939 г., то по результатам испытаний была рассчитана вероятность поражения из этих артсистем цели типа «истребитель F-86», летящей на высоте 1000 м (см. таблицу).

После окончания испытаний «Шилки» и «Енисея» госкомиссия рассмотрела сравнительные характеристики обеих ЗСУ и выдала по ним заключение:

1) «Шилка» и «Енисей» оснащены радиолокационным комплексом и обеспечивают стрельбу днем и ночью при любой погоде; 2) вес «Енисея» 28 т, что недопустимо для вооружения мотострелковых подразделений и ВДВ; 3) при стрельбе по самолетам МиГ-17 и Ил-28 на высоте 200 и 500 м «Шилка» эффективней «Енисея» в 2 и 1,5 раза соответственно; 4) «Енисей» предназначен для ПВО танковых полков и танковых дивизий по следующим соображениям: - танковые подразделения и соединения действуют в основном в отрыве от основной группы войск. «Енисей» обеспечивает сопровождение танков на всех этапах боя, обеспечивает эффективный огонь на высотах до 3000 м и дальностях до 4500 м. Использование этой установки практически исключает точное бомбометание по танкам, чего «Шилка» не может обеспечить; - имеются достаточно мощные

осколочно-фугасный и бронебойный снаряды. «Енисей» может вести более эффективную стрельбу на самооборону по наземным целям при следовании в боевых порядках танковых войск; 5) унификация новых ЗСУ с изделиями, состоящими в серийном производстве: - по «Шилке» - 23-мм автомат и выстрелы к нему состоят в серийном производстве. Гусеничная база СУ-85 изготавливается на ММЗ; - по «Енисею» - РПК унифицирован по модулям с системой «Круг», по гусеничной базе -с СУ-100П, к производству которой готовятся 2 - 3 завода.

Как в приведенных выдержках из заключения комиссии, так и в остальных документах нет четкого обоснования приоритета «Шилки» по сравнению с «Енисеем». Даже стоимость их была сопоставима.

Комиссия рекомендовала принять на вооружение обе ЗСУ. Но постановлением СМ от 5 сентября 1962 года N° 925-401 на вооружение приняли только «Шилку», а 20 сентября того же года последовал приказ ГКОТ о прекращении работ над «Енисеем». Косвенным доказательством щекотливости ситуации было то, что через два дня после закрытия работ по «Енисею» появился приказ ГКОТ об одинаковом премировании организаций, работавших над обеими машинами.

К серийному производству пушек «Амур» для «Шилки» Тульский машиностроительный завод должен был приступить в начале 1963 года. Однако и пушки, и машина оказались в значительной степени недоработанными. Существенным дефектом конструкции явился ненадежный отвод стреляных гильз, которые скапливались в гильзоотводах и заклинивали автомат. Дефекты имелись и в системе охлаждения стволов, в механизме вертикального наведения и др.

В результате в серийное производство «Шилка» пошла лишь в 1964-м. В этом году планировалось изготовить 40 машин, но сделать этого не удалось. Тем не менее позже было развернуто массовое производство ЗСУ-23-4. В конце 60-х их среднегодовой выпуск составлял около 300 машин.

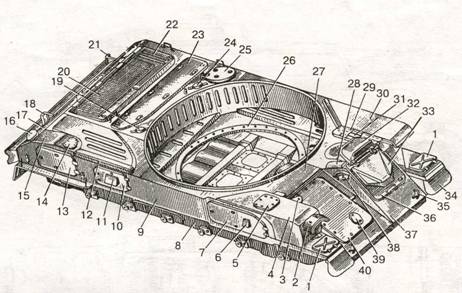

Корпус ЗСУ-23-4:

1 - крышка инструментального ящика, 2 - ограждение фар, 3 - крышка лючка над заливной горловиной топливного бака, 4,30 - воздухозаборники, 5,7 - крышки люков для доступа к преобразователю, 6 - воздуховыход от преобразователя, 8 - нижний бортовой лист, 9 - верхний бортовой лист, 10 - крышка люка для доступа к генератору, 11 - воздуховыход от генератора, 12 - воздухоприток к фильтрам ГТД, 13 - крышка люка для доступа к ГТД, 14 - крышка люка для обслуживания ГТД, 15 - лист крыши силового отделения, 16 - патрубок отвода газов от ГТД, 17 - верхний кормовой лист, 18,21 - щеки рамки ограждения эжектора, 19 - крышка люка над заливной горловиной заднего топливного бака, 20 - воздухоприток с жалюзи, 22 - крышка воздухопри- тока эжектора, 23 - крышка люка над двигателем, 24 - крышка люка над заливной горловиной масляного бака, 25 - крышка люка над воздухоочистителем, 26 - опорное кольцо для крепления погона башни, 27 - передний лист крыши, 28 - воздухоприток вентиляции отделения управления, 29 - кожух балансира, 31 - балансир (пружинный механизм), 32 - колпак прибора наблюдения механика-водителя, 33 - крышка лючка над ветровым стеклом, 34 - брызговик, 35 - буксирный крюк, 36 - крышка люка механика-водителя, 37 - верхний лобовой лист, 38 - прибор наблюдения, 39 - крышка лючка над заливной горловиной бачка стеклообмыва, 40 - крышка люка для монтажа топливного бака.

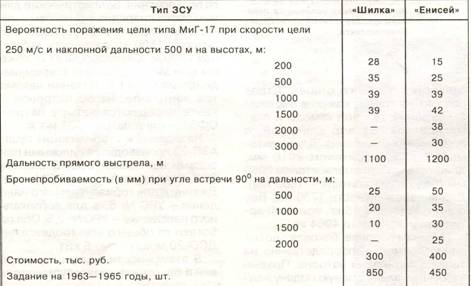

Сравнительные данные ЗСУ «Шилка» и «Енисей»

Описание конструкции ЗСУ «Шилка»

В сварном корпусе гусеничной машины ГМ-575 находятся отделение управления - в носовой части, боевое - посередине и силовое - в кормовой части. Между ними имелись перегородки, которыми служили передняя и задняя опоры башни.

На ЗСУ установлен дизель типа 8Д6, которому заводом-изготовителем в комплектации для установки на ГМ-575 было дано обозначение В- 6Р. На машинах, изготовляемых с 1969 года, устанавливался двигатель В-6Р-1, имевший небольшие конструктивные изменения.

Двигатель В-6Р шестицилиндровый, четырехтактный, бескомпрессорный дизель жидкостного охлаждения. Максимальная мощность при 2000 об/мин - 280 л.с. Рабочий объем цилиндров 19,1 л, степень сжатия 15,0.

На ГМ-575 установлено два сварных топливных бака из алюминиевого сплава - передний на 405 л и задний на 110 л. Первый размещен в отдельном отсеке носовой части корпуса.

Силовая передача механическая, со ступенчатым изменением передаточных чисел, расположена в кормовой части. Главный фрикцион многодисковый, сухого трения. Привод управления главным фрикционом механический, от педали на месте водителя. Коробка передач механическая, трехходовая, пятискоростная, с синхронизаторами на II, III, IV и V передачах.
