Шипение снарядов

^Рис. 1.5

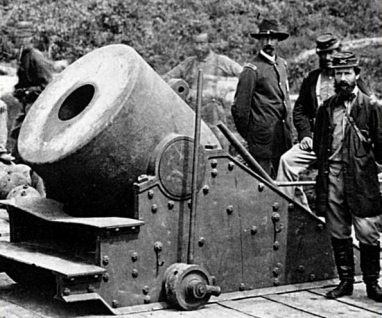

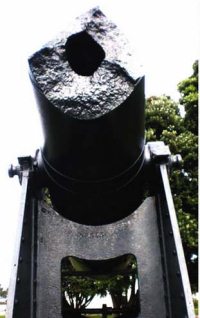

^{Пару веков тому назад испанским артиллеристам не повезло: ствол пушки разнесло преждевременным разрывом ядра (снимок слева). В центре — мортира времен гражданской войны в Америке. Справа — выстрел заряженной уже не черным, а бездымным порохом мортиры, произведенный артиллеристами-любителями в наши дни}

А вот на море кустов нет, моряки видели дальше сухопутных, для чего даже поднимались на клотики мачт. И пушки их были длиннее, изящнее, хотя и их, бывало, разносила на куски «коварная» [6] черняшка (рис. 1.6).

6

Подобные определения излюблены теми, чьи знания о зависимостях, описывающих явление, весьма приблизительны. Для средних веков такие эпитеты вполне извинительны, однако в мае 1975 г. автору довелось увидеть, как в первом и последнем опыте разорвало взрывную камеру, изготовленную по чертежам начальника отдела, кандидата химических наук. Развалилось и здание, где камера была установлена. Чудом обошлось без жертв. Из развалин, в облаке мата, явился конструктор камеры.

^Рис. 1.6

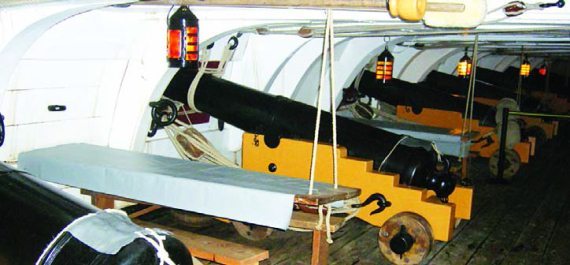

^{Верхний снимок сделан на батарейной палубе воссозданного в наши дни линейного корабля сэра Хорэса Нелсона «Вйктори» — флагманского в Трафальгарском сражении. Это сражение произошло 12 октября 1805 г., когда, по приказу Наполеона Бонапарта, насчитывавший 33 линейных корабля франкоиспанский флот под командованием адмирала Вильнёва попытался, выйдя из Кадиса, прорваться в Средиземное море. У Нелсона было 27 линейных кораблей, но он одержал убедительную победу, захватив 17 кораблей противника и положив конец попыткам Наполеона оспаривать британское морское превосходство.}

^{Ниже — репродукция картины «Ужасный взрыв орудия «Миротворец» на американском паровом фрегате «Принстон» 28-го февраля 1844 г.» Событие явно впечатлило художника, как, вероятно, и многочисленных зрителей, в том числе и дам, в нарушение всех правил безопасности, присутствовавших на испытании}

… Одной только оценки — сколько страниц содержит эта книга — достаточно, чтобы читатель понял: она не является обзором типов и характеристик артиллерийских орудий. Если в ней и приводятся фотографии, то для иллюстрации тенденций, характерных особенностей оружия. Рассмотрев рисунки 1.5 и 1.6, обратим внимание, как наводились на цели орудия в XIX веке. Горизонтальная наводка мортиры осуществлялась поворотом колес: одно стопорилось, а другое — проворачивалось с помощью лома, который виден на рис. 1.5. Вертикальная наводка пушки на линейном корабле «Виктори» (рис. 1.6) столь же «ювелирна»: на ступени задней поверхности ее лафета накладывался тот же лом, который и поддерживал ствол на нужном угле возвышения. Правда, для «тонкой» наводки применялись еще и клинья.

Понятно, какую точность стрельбы обеспечивало подобное наведение, поэтому для компенсации промахов ядрам стали придавать дополнительные поражающие свойства. Обширного опыта разрывов стволов при стрельбах хватило, чтобы сообразить: если порох горит в ограниченном объеме и давление повышается, то скорость горения возрастает, что приводит к разрыву не слишком прочного сосуда. Ядро стали делать полым и засыпать внутрь порох (рис. 1.7). Взрыв дробил ядро на осколки, также способные причинить урон. Тем самым был осуществлен переход от концепции поражения цели прямым попаданием к концепции зонного поражения (упомянутых терминов в те времена не существовало, но автор постарается понемногу знакомить читателя и с современным «боеприпасным» языком).

^Рис. 1.7

^{Слева вверху: в музее воспроизведен процесс снаряжения ядра порохом через жестяную воронку. На заднем плане — ящик с надписью: «1000 бумажных запалов. От 3 до 8 секунд» (имеются в виду времена замедления). Справа — основные элементы артиллерийского выстрела XIX века: неснаряженное ядро; снаряженное ядро на деревянном поддоне, облегчающем заряжание; поддон с ядром в комплекте с картузом (мешочком) черного пороха; полностью снаряженный выстрел во влагозащитном футляре. Дополняет экспозицию форменный головной убор артиллериста.}

Не все ядра снаряжались только порохом, некоторые снабжались также готовыми поражающими элементами (разрез такого ядра виден в нижней части правого верхнего снимка). При взрыве шарики разлетались во все стороны — возможности боеприпаса использовались нерационально.

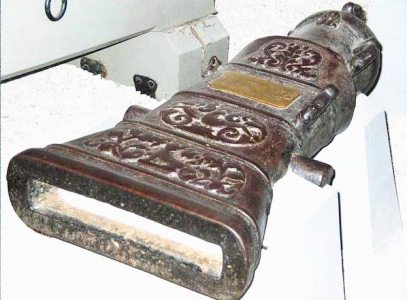

Стрельба на небольших дистанциях могла быть более эффективной: крепостная мортира со «специальной» формой ствола (справа внизу) позволяла рассеивать поражающие элементы только по фронту

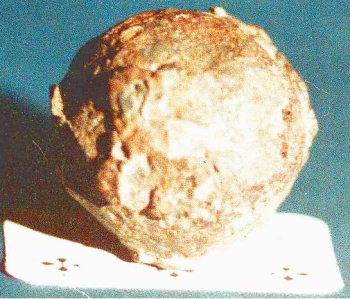

Для воспламенения разрывного заряда применили трубку, наполненную пороховой мякотью: ее горение обеспечивало задержку между выстрелом и разрывом ядра. Изготовление запальной трубки содержало много ноу-хау. Металлической ее было сделать нельзя из-за теплопередачи: начало горения привело бы к воспламенению всей пороховой мякоти, прилегающей к поверхности и преждевременному разрыву. Деревянная же (а уж тем более — бумажная) трубка вывалилась бы из ядра при сотрясении, сопровождавшем выстрел. Поэтому трубка из дерева обкатывалась в медной втулке, а ту перед боевым применением запрессовывали с помощью кувалды и специального приспособления. Бумажную трубку завинчивали металлической втулкой. На (рис. 1.7) — ядра времен Гражданской войны в Америке, выставленные в музее, но у автора есть и своя реликвия Крымской войны [7] , найденная в Севастополе (она — на синем фоне). Металл этого Крымская война 1854–1856 г.г. была вызвана попытками России отобрать у переживавшей не лучшие времена Турции («больного человека Европы», как ее тогда называли) контроль над Черноморскими проливами. Поводом для начала войны послужил инцидент в Вифлееме (тогда — турецком), где были убиты несколько православных монахов. Русский флот быстро уничтожил турецкий, но превращение ядра корродировал не насквозь, а медная втулка, смявшись при ударе (возможно — о камень), намертво закупорила запальное отверстие. После осторожного удаления втулки, внутри был обнаружен сохранившийся черный порох. За почти полтора столетия он, конечно, слежался, но отколупываемые кусочки, после минимального просушивания, энергично «пыхали» с белыми облачками дыма. Если бы запальная трубка сработала как надо, ядро могло причинить неприятности защитникам севастопольских бастионов!

7

Крымская война 1854–1856 г.г. была вызвана попытками России отобрать у переживавшей не лучшие времена Турции(«больного человека Европы», как ее тогда называли) контроль над Черноморскими проливами. Поводом для начала войны послужил инцидент в Вифлееме (тогда — турецком), где были убиты несколько православных монахов. Русский флот быстро уничтожил турецкий, но превращение России в Средиземноморскую державу не устраивало Англию и Францию: они выступили на стороне Турции. В этой проигранной Россией войне были и яркие эпизоды, такие, как оборона Севастополя, в которой принимал участие молодой артиллерийский офицер Лев Толстой.

Число осколков, на которые дробил корпус ядра взрыв черного пороха оставляло желать большего и, чтобы исправить этот недостаток, снаряжение перемешивали с чугунными или свинцовыми шариками (как сказали бы в наши дни — «готовыми поражающими элементами», см. разрез ядра справа).

Правда, поражали такие элементы пехоту и кавалерию, а корабли защищались от них броневыми листами, навинчиваемыми на деревянный корпус (рис. 1.8). По защищенным целям на море пушки с длинными стволами стреляли бронебойными, цельнометаллическими ядрами. Экспонаты музеев свидетельствуют, что в те времена ядра были в состоянии пробить броню существенно меньшей толщины, чем калибр пушки.

^Рис. 1.8

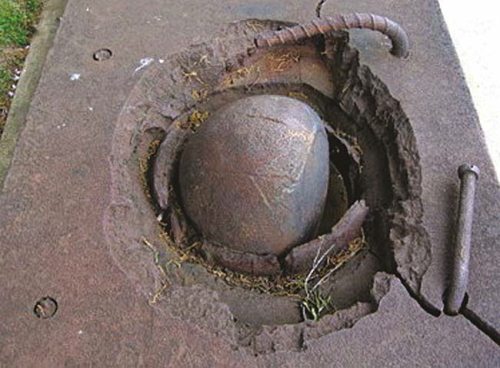

^{Экспонат музея военно-морской верфи в Вашингтоне: ядро калибром 381 мм «показалось» за почти пробитым листом стали толщиной 152 мм, привинченном к деревянному корпусу корабля гигантскими «шурупами». Возможно, ядро все же пробило броневой лист и было потом подобрано в помещениях, но вряд ли оно, практически потеряв скорость, нанесло поражение многим матросам. Попадание вызвало также откол брони (по краям отверстия) и разлетевшиеся осколки в этом отношении были более эффективны}

Описание боеприпасов заняло пару абзацев, но по тем временам соответствующие технологии с полным правом можно было отнести к категории хайтека. И не надо снисходительно улыбаться «простоте» предков: уже в наши дни в художественном фильме о войне 1812 года пришлось увидеть, как «артиллеристы» вкладывают ядра запальными трубками к зарядной каморе. Если бы это были не киношные муляжи, а настоящие ядра, за такую ошибку расчету пришлось бы расплатиться жизнями: газы выстрела под высоким давлением обязательно прорвались бы через отверстие для трубки к заряду ядра, вызвав его взрыв в стволе (левый снимок рис. 1.5). В «грозу 12 года» и позже фейерверкеры заряжали ядра запальными трубками к дульной части: после выстрела еще горячие газы, но уже под небольшим давлением, обтекали ядро, зажигая трубку. Так, по крайней мере, было в теории, потому что объективные свидетельства отказов боеприпасов того времени поражают (рис. 1.9).

^Рис. 1.9

^{Слева — фрагмент дагерротипа времен Крымской войны, сделанного после неудачного для русских войск сражения при Инкермане и патетически названного его автором «Долина смерти и теней». Изобретенная французом Л. Даггером в 1839 г., техника получения изображений основывалась на разложении нестойкого йодистого серебра светом. Процесс получения дагерротипа трудоемок, зато до наших дней дошли объективные свидетельства Севастопольской обороны, а также — частых отказов боеприпасов того времени. Справа — редчайшая находка наших дней: столкнувшиеся в полете более полутора веков тому назад русская и французская пули}

Во времена Крымской войны позиции черного пороха казались незыблемыми, хотя специалистам уже были известны и другие способные к громким эффектам вещества с негромкими (пока!) именами. В 1788 г. Гусман, подействовав на индиго азотной кислотой, получил пикриновую кислоту, взрывчатые свойства которой обнаружили позже, а вначале использовали как ярко-желтого цвета краситель для тканей. В том же году Гусман получил и фульминаты, свойства которых сомнений не вызвали, что следует из их хорошо прижившихся (правда, не «химических») названий: гремучее серебро и гремучую ртуть. Как и нитроглицерин, полученный в 1846 г. Собреро, фульминаты взрывались от несильных ударов и чувствительность этих веществ считалась чрезмерной, исключающей практическое применение. По другой причине отвергалось военное применение полученного Шёнбайном при нитрации ваты пироксилина: был он нестойким, медленно разлагаясь из-за упорно сохраняемых следов кислоты. Все же горел пироксилин неплохо и его стали использовать, чтобы зажигать свечи на люстрах…
