Шипение снарядов

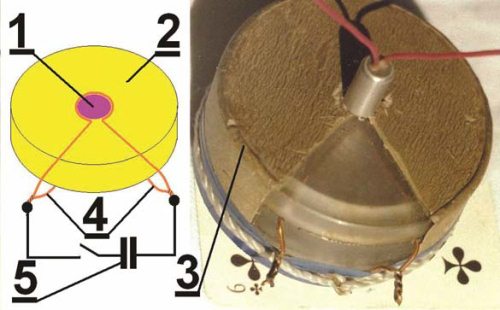

^{Внешний вид и схема сборки Е-7 — цилиндрического ударно-волнового излучателя (ЦУВИ). Цилиндр из монокристалла иодида цезия 1 помещен в кольцевой заряд 2,(и тот, и другой размещены в футляре из плексигласа), а детонация на внешней поверхности заряда инициируется стаканом 3 из эластичного ВВ, через который проходит пара окружающих монокристалл параллельно включенных витков медного провода 4, соединенных с высоковольтным конденсатором 5. Секторный вырез в стакане из эластичного ВВ сделан только на макете — для наглядности}

…02 марта 1983 года атмосфера на испытательной площадке была благодушная: два совместных подрыва — ВМГ и облака горючего — продемонстрировали ожидавшийся результат прибывшим на показ начальникам. Приступили к «факультативу» — испытаниям ЦУВИ. Первая сборка по каким-то причинам сработала неважно, но готовить взрывной опыт и не предусмотреть необходимость его повторения — непростительная глупость! При взрыве второй сборки лучи осциллографов рванулись вверх, «выскочив» за пределы экранов. Офицеры сообщили, что вышли из строя смесительные диоды в антеннах, стоявших в пяти метрах от взрыва. Мощность излучения по крайней мере в сто раз превысила ту, которую зарегистрировали в опытах с объемной детонацией! Этот опыт поставил некоторых участников испытаний в затруднительное положение: их начальники увидели устройство размерами в десятки раз меньшее, чем объемно-детонирующие макеты, но излучавшее РЧЭМИ на два порядка большей мощности. Когда шок миновал, начались «маневры»: стали требовать описания ЦУВИ — «для отчета». Уступить «коллективу» такую находку, как ЦУВИ — неразумно: не так уж часто они выпадают в жизни исследователя. Уклончивость попытались преодолеть шантажом: заявили, что диоды из строя не выходили, сигналы на осциллографах были наводками от токов запитки, РЧЭМИ вообще не было, потому как «электрончиков, электрончиков в твоем устройстве не видать», а, если не будет отчета, то и в дальнейших испытаниях офицеры участвовать не намерены. Саркастически «согласившись» с противоречивыми доводами, пришлось заметить, что, раз все это было наводками, то, действительно, нет смысла тратить время на опыты, а тем более — на написание отчета.

… Разговоры о наводках продолжались много лет и «достали» настолько, что позже пришлось изготовить демонстрационную сборку (рис. 4.29): начальное поле в ней создавалось системой постоянных магнитов, а не большими токами. Понятно, что генерируемое такой сборкой РЧЭМИ не было рекордным по мощности, но — достаточно мощным, чтобы его можно было зарегистрировать. Сладкоголосые певцы «наводок» чуть приутихли, но не заткнулись, как им настоятельно советовали, а стали списывать регистрируемые сигналы на счет электромагнитного излучения, возникающего при взрыве ВВ (хотя мощность такого излучения, по свидетельству первооткрывателей этого явления, на много порядков ниже).

^{Рис. 4.29}

^{Слева — сборка ЕХ-10. Начальное поле в рабочем теле создается системой постоянных магнитов. 1 — детонатор; 2 — детонационная разводка из эластичной взрывчатки; 3 — постоянные магниты; 4 — рабочее тело; 5 — кольцо из взрывчатки.}

^{Справа — «чистая», без каких-либо наводок от срабатывания высоковольтных цепей, осциллограмма производной магнитной индукции при сжатии ударной волной созданного постоянными магнитами поля (полученная с пробной катушки, размещенной в отверстии, просверленном в рабочем теле). Сигнал вышел за поле экрана осциллографа, но так и было задумано, потому что за слишком быстрым изменением поля в конце сжатия луч осциллографа «проследить» все равно не в состоянии, а ценную информацию о сохранении потока на начальной стадии, когда поле меняется сравнительно медленно, получить можно}

Попытки шантажа были, понятно, основной движущей силой такого рода маневров, но встречались и проблемы, с которыми ранее сталкиваться не приходилось…

… 17 июня 1986 года, с аппарели [87] десантного корабля, группа испытателей сошла на остров Коневец в Ладожском озере: там готовили к испытаниям крылатую противокорабельную ракету П-15 [88] (рис. 4.30).

П-15 разрабатывалась в конце 50-х, и в системе ее наведения преобладали схемы на лампах. Имелись только четыре полупроводниковых диода: два — в смесителе и два — в канале автоподстройки частоты. Будучи мишенью для излучателей РЧЭМИ, П-15 и сама нуждалась в цели, которую соорудили, подняв над шлюпкой «железный парус». Шлюпку поставили на якорь в 120 метрах от ракеты, и отраженный сигнал был очень мощным («больше, чем от крейсера при стрельбе в упор» — говорил офицер, обслуживавший ракету).

87

Опускаемая сходня.

88

К 70-м годам XX века советский флот, главкомом которого был С. Горшков, стал действительно океанским, но все же и количественно и качественно он уступал ВМС США. Ставка советского ВМФ в предполагаемом столкновении с хорошо оснащенным и численно превосходящим противником делалась на применение противокорабельных ракет. СССР опередил западные страны в создании этого оружия. 21 октября 1967 года две П-15, из числа поставленных в Египет, потопили израильский эсминец «Эйлат» (бывший английский, постройки 1944 г.). Еще через пять лет они же были запущены с индийских кораблей по береговым объектам Пакистана. Такое применение было «самодеятельностью» индийских моряков, но успешной: модифицированные П-15 с инфракрасными головками самонаведения «Снегирь» «захватили» нагревшиеся на южном солнце резервуары нефтехранилища, которое после попаданий горело несколько дней. П-15 несет на борту и горючее, и окислитель для своего жидкостного ракетного двигателя, поэтому максимальная дальность стрельбы ее (42 км) уступает ракетам с турбореактивными двигателями, которые несут на борту только горючее, а в качестве окислителя используют воздух.

…Радиолокационная головка самонаведения жадно захватывала «железный парус». После подрыва сборки в полусотне метрах от ракеты стрелка прибора «ток смесителя» заметно дернулась, но на осциллографе контрольного стенда осталась «картинка», соответствующая удержанию цели головкой самонаведения. Это было невероятно: надо только представить, насколько мощным должно быть ударное возбуждение от наносекундного импульса РЧЭМИ, чтобы стрелочный прибор среагировал на него двукратным отклонением от номинального уровня! И тем не менее — ракета цель не потеряла! Пара следующих дней принесла аналогичные результаты: хотя сборки подрывали все ближе к ракете, потери цели головкой ее самонаведения не фиксировались.

^{Рис. 4.30}

^{Слева — противокорабельная ракета П-15. Целью для нее служил «железный парус» — уголковый отражатель из листов жести (справа)}

Пошли дожди, опыты прервали и стали обследовать «пятнадцатую». Выяснилось, что все ее диоды имеют одинаковые сопротивления как для «прямого», так и для «обратного» тока. После долгих препирательств их стали поочередно заменять резисторами с сопротивлениями в сотни Ом. Можно было заменить на резисторы все диоды в канале автоподстройки частоты и один в смесителе (три из четырех имевшихся во всей схеме), и все равно захват «железного паруса» не срывался: на дистанции в сотню метров мощность отраженного от него сигнала превышала все разумные пределы!

Следующий солнечный день был ветреным, Ладога покрылась пенными «барашками». В ракете заменили все диоды на новые, сборку расположили в 20 метрах под углом примерно 30 градусов к оси головки самонаведения и стали ждать. Наконец, кто-то заорал: «Баржа!» Начали лихорадочно заряжать батарею, приводить в рабочее состояние ракету. Ракета «увидела» шедшую на дистанции около трех морских миль баржу, и сборку подорвали. Захват был немедленно потерян. Тот же результат получили, и когда ракета «смотрела вслед» уже уходящей барже, а сборку (последнюю из имевшихся) подорвали в 30 метрах под углом в 45 градусов к линии визирования головки. Два фактора: отраженный от цели сигнал реальной, а не аномальной амплитуды и наличие помех от «барашков» на водной поверхности (весьма незначительных по морским меркам) привели к тому, что и должно было произойти. Эта серия показала, как сложны процессы, вызываемые РЧЭМИ в электронике и как противоречивы могут быть оценки эффектов. Впоследствии не раз приходилось отклонять предложения дилетантов провести «оценочные» испытания с использованием в качестве мишеней электронных часов или туристических приемников, потому что это было бесполезной тратой сил и средств: боеприпасы не предназначены для выведения из строя часов. Если часы все же вышли из строя, то это не значит, что выйдет из строя военная электроника; если же часы продолжают после опыта идти, то военная электроника как раз может и «сгореть».

Понятно, что демонстрация эффекта — только начало пути. А явление оказалось очень «капризным», сверхчутко реагируя на величину энергии магнитного поля в монокристалле перед началом его ударного сжатия. Выход РЧЭМИ нарастал с увеличением этой энергии, причем особенно резко — при приближении к значению, соответствующему максимуму, а при переходе этого значения от РЧЭМИ не оставалось и следа. Это было причиной многих неудач, в частности — при испытаниях, на которых мишенью служила ракета ЗМ80 (рис. 2.45).

Сжатие магнитного поля в монокристалле исследовалось и теоретически, но задача оказалась сложной и результаты были получены только спустя полдесятка лет, когда оптимум магнитного поля был уже «нащупан» эмпирически: он соответствовал энергии запитывающего излучатель токового импульса около килоджоуля.

Когда теория сжатия поля в монокристалле стала более или менее полной, для закрепления приоритета в журнал «Известия академии наук «Механика жидкости и газа» (МЖГ) была послана статья с описанием принципов работы ЦУВИ. Цензуру удалось перехитрить, заменив «излучение» эвфемизмом «диссипативные потери энергии», а «ударную волну» — еще менее понятным дилетантам термином «скачок второго рода». В гидродинамике так называют автомодельные решения дифференциальных уравнений, описывающие процессы, при которых доля энергии прилегающей к фронту области от общей кинетической энергии движущегося вещества уменьшается, но плотность энергии у фронта возрастает (теоретически — неограниченно). В этом случае законов сохранения для описания движения недостаточно, а показатели степенных зависимостей получают при исследовании поведения решений при переходе через некую особую точку.

Статья вышла в № 6 за 1988 г. иозначала заявку на утверждение позиций ЦУВИ. Некоторые из коллег, считавшие себя законодателями как в области мощных электровакуумных источников РЧЭМИ (о них — в конце главы), так и в области традиционных ВМГ, не восприняли ее с восторгом.

Один, стяжавший славу размахом даваемых авансов (достижение мощности РЧЭМИ в тераватт, извлечение при помощи РЧЭМИ золота из руд и т. д.) ученый поделился не слишком свежей мыслью о том, что излучает в ЦУВИ не сжимаемое магнитное поле, а детонация заряда ВВ.
