Шипение снарядов

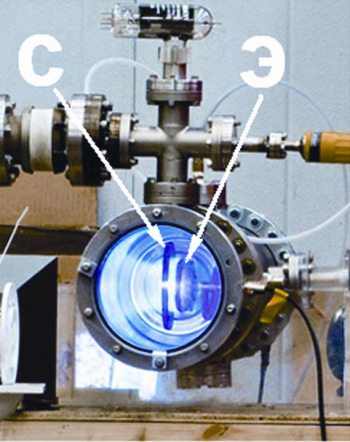

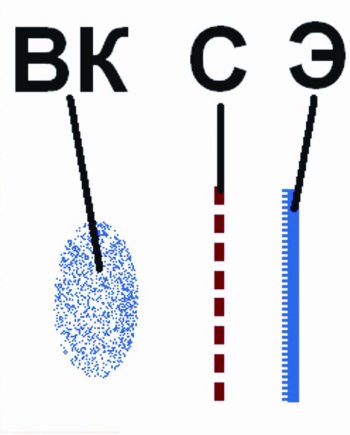

^{Рис. 4.60}

^{Вверху — лабораторный макет и схема виркатора мощностью менее мегаватта. Между эмиттером Э и сеткой С импульсом высокого напряжения формируется электронное облако — виртуальный катод ВК. Электроны ускоряются к сетке, затем замедляются, пролетев сквозь ее ячейки, и колеблются далее относительно сетки вплоть до нейтрализации заряда. Внизу — снятое в темноте свечение плазмы, образовавшейся на эмиттере виркатора при микровзрывах острий в электрическом поле высокой напряженности}

Но на рис. 4.60 изображен сравнительно маломощный лабораторный макет излучателя, а для генерации РЧЭМИ мощностью в гигаватты нужно много электронов, и эмитгирует их плазма от микроострий, «взрываемых» электрическим полем высокой напряженности. Нужные плотность микронеровностей и проводимость получаются, например, на сломе графита, и, увидев в лаборатории кучу выпотрошенных карандашей, можно предположить, что их грифели использованы в эмиттере. Но главное — надежная изоляция источника: для эмиссии этого типа необходимо напряжение около мегавольта. Изоляция и определяет габариты: кубометры. Отношение энергии импульса РЧЭМИ к объему у источников вакуумной электроники мало (10^{– 6} Дж/см³) [95] , но зато вакуумный излучатель может срабатывать многократно. Малый разброс энергий электронов, узкий диапазон частот позволяют формировать остронаправленное излучение, но всегда будут и боковые лепестки, опасные для системы наведения этого источника.

95

Для источников РЧЭМИ на основе компрессии магнитного поля характерна иная комбинация рабочих параметров (большой ток — умеренное напряжение) и это отношение выше в тысячи раз.

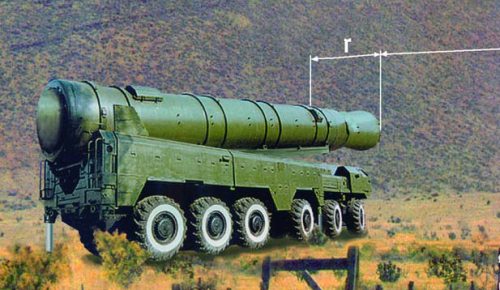

Ясно, что, чем мощнее оружие, тем больше его габариты, но мастодонты с вакуумными источниками РЧЭМИ превосходят размерами и орудия особой мощности (рис. 4.61), а ограничение, накладываемое пробоем воздуха, не сулит перспектив их уменьшения. Едва способные передвигаться «электромагнитные пушки» быстро обнаружила бы техническая разведка противника, вскрыв замысел операции. К тому же пучок РЧЭМИ не заставишь искривиться, а на прямой наводке такое оружие прозвища «Прощай, Родина» не избежит. Да и поразить противника у него будет немного шансов, потому что если от обычного снаряда защищает броня, то от РЧЭМИ — листва, и полей сражений, где нельзя укрыться в ближайшем кустарнике, найдется немного.

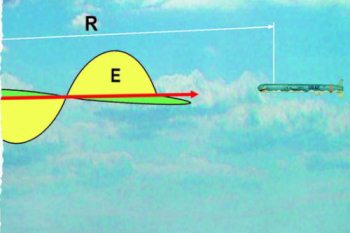

Разработчикам направленных источников и их влиятельным покровителям, понятно, не понравилась оценка в «тысячу длин»: максимальная дальность поражения крылатой ракеты излучателем длиной в 1 м — не более 1 км [96] . Их наиболее сильным контраргументом был такой: в США разрабатываются мощные направленные излучатели РЧЭМИ и предполагается их военное применение — довод скорее эмоциональный, чем рациональный, тем более что дальности поражения ЭМБП электроники в несколько десятков метров были уже привычны военным, а вот сторонникам направленных источников продемонстрировать дальности поражения, даже близкие к километру, не удавалось.

96

Что более чем втрое уступает дальности действительного огня 30 мм корабельного автомата АК-630 с длиной блока стволов также около 1 м (еще раз напомню: речь идет только об излучателе, еще более габаритные устройства его энергообеспечения и наведения остаются вне рассмотрения, что ясно из рис. 4.61).

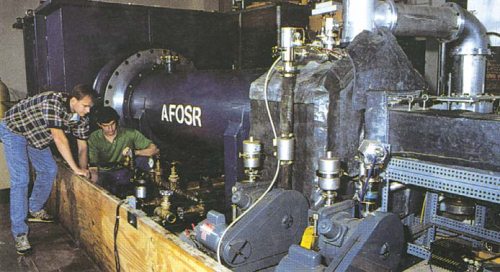

^{Рис. 4.61}

^{Виркатор гигаваттной мощности Техасского технологического университета}

Но не всегда исход противостояния решают, как говаривал Остап Бендер, «медицинские факты», иногда в качестве аргументов идут в ход и мифы. Так, в дни конфликта в Югославии во влиятельной газете «Независимое военное обозрение» можно было прочитать: «На вооружении США — электромагнитные бомбы, разрушительное действие которых сравнимо с электромагнитным импульсом ядерного взрыва. Этот импульс способен вывести из строя всю электронную технику в радиусе десятков километров… Однако из-за маневренных действий югославской ПВО применение данного оружия не зафиксировано». В те дни собеседник с большими звездами на погонах сравнивал радиусы поражения: «у них — десятки километров, а у тебя — десятки метров». Довод, что «их» данные дня источника разумных размеров нереальны из-за пробоя воздуха, был отметен: «Ядерный заряд не намного больше твоих боеприпасов!» Впрочем, оппонент был достаточно эрудирован, чтобы признать: ЭМИ ЯВ исходит не из заряда. Условия его генерации — из плазмоида многокилометровых размеров — куда менее жесткие, чем в ЭМБП. «Ну и создай такой же плазмоид, что тебе мешает?» — последовало далее. Знание числа «жестких» гамма-квантов (10²³ на килотонну тротилового эквивалента), испускаемых при ядерном взрыве, позволило по минимуму оценить, что энергии на подобный процесс потребуется на много порядков больше, чем содержится в ВВ, которым может быть снаряжен боеприпас разумных размеров. Энергообеспечение эффекта могло быть только ядерным. Речь зашла о продуктах реакций, радиационных поражениях людей — явных признаках эволюции войны в ядерную — и спор стал увядать. Аргумент, что войскам не страшен ответный ядерный удар даже мегатонного класса мощности, не прозвучал: то, что немыслимая маневренность сербской ПВО существует лишь в фантазиях журналистов, генералу было известно лучше, чем мне.

Часто для отделения зерен от плевел нужен лишь здравый смысл. Например, в газете «Военно-промышленный курьер» № 40, 2004 г., декларировалась способность устройства массой 5 т излучаемой мощностью 500 МВт поражать высокоточное оружие (ВТО) на дистанции 10 км. Через строку — данные о том, что устройство с массой в 1,5 т и на четыре порядка менее мощное (10 кВт) эффективно на дистанции 500 км. Излучение в десятки киловатт типично для РЛС кораблей и самолетов, но ни в авиации, ни на флоте не отмечалось случаев, когда «жгли» друг друга работавшие на расстояниях в 500 км РЛС. Они мирно соседствуют за сотни метров друг от друга на мателотах [97] или на аэродромах.

97

Мателот (морск.) — соседний в строю корабль.

И за рубежом заинтересованные фирмы время от времени тужились продемонстрировать перспективность военного применения электровакуумных излучателей. В ходе операции «Буря в пустыне» крылатые ракеты, несущие виркаторы, прорывали иракскую ПВО. Энергия для питания источника отбиралась от двигателя ракеты. Маршевый полет при этом невозможен: ракета падала, как только начинал работать источник, зато он успевал «выдать» несколько десятков импульсов излучения. Но и реализация основного преимущества электровакуумного излучателя — способности к многократным срабатываниям — по-видимому, помогла мало, что следовало из унылого: «… Результат не удалось выявить в связи с использованием против РЛС и других средств» (рис. 4.62). Неизвестно, насколько внятно разработчики электромагнитного «Томахока» растолковали военным особенности своего оружия, но изъяны в сценарии боевого применения «резали глаз»: если что и вышло у иракских радаров из строя, так это — приемные тракты, но работать-то на излучение РЛС продолжали, а значит — фиксировались электронной разведкой, как действующие. Выбора у офицеров управления, кроме как добить «Хармами» [98] позицию ПВО, признаков поражения которой они не наблюдали, не было.

98

AGM-88 HARM — предназначенная для поражения РЛС, наводящаяся на ее излучение авиационная ракета.

^{Рис. 4.62}

^{Поражение РЛС наводящейся на ее излучение авиационной ракетой. Ракета может «захватить» как главный лепесток диаграммы направленности РЛС, так и (как в данном случае), один из боковых}

Победители в следующей иракской кампании как-то неуверенно прогнусавили о дебюте управляемой электромагнитной бомбы (с виркатором и СВМГ) весом около 2 тонн (рис. 4.63). Ее сбросили 26 марта 2003 г. на телецентр Ирака, прекратив вещание более чем на час. Применение направленного источника в боеприпасе противоречиво: во-первых, такой источник надо наводить на цель, а наличие системы наведения существенно повышает стоимость изделия; во-вторых, поскольку в СВМГ используется ВВ, его срабатывание однократно и не реализуется возможность длительной работы электровакуумного излучателя. Малиновый звон о радиусах поражения в десятки километров не звучал: бомба была управляемой, а значит — вероятное отклонение директрисы облучения от точки прицеливания — меньше десятка метров. Вопрос, на какое время прекратилось бы вещание после попадания управляемой «двухтонки», но — фугасной, отечественные оппоненты воспринимали болезненно, как издевку, но тут же слащаво улыбались, потому как знали «неотразимый» ответ-вопрос: «Так что ж, по-вашему, американцы — дураки, что ли?».

Боже упаси. И не думал автор покушаться на лавры задорного смехача, возлюбленного в высоких кабинетах и получившего посему возможность неограниченной пропаганды означенного утверждения в своих «юмористических» сольных концертах.

Тем более, в тех же высоких кабинетах получил благословение и «наш ответ». Не такой, как в двадцатые годы — самолет с кукишем вместо кока пропеллера, а — с нежным, лирическим именем «Доверие»: тысячи направленных источников РЧЭМИ должны были сфокусировать свои лучи перед летящим боевым блоком и встряхнуло бы очутившийся в плазме боевой блок, да так, что развалился бы оный от подобной встряски.

^{Рис. 4.63}

^{Схема управляемой авиационной бомбы на основе виркатора и взрывной системы его энергообеспечения}

А «там, у них» — тоже готовили «ответ»: направленный источник РЧЭМИ воздушного базирования, презрев, что потенциал пробоя воздуха с высотой снижается, значит, будет низка и начальная плотность энергии РЧЭМИ на выходе источника, а уж до цели на земле дойдет пучок, вполне для нее безопасный.

… Направленные излучатели не бесполезны, но они, как и любое другое оружие, могут быть эффективны в ситуациях, где их достоинства используются максимально, а недостатки не так уж важны. Для них приемлемы, например, полицейские задачи: продолжительное — пока есть солярка в генераторе — «отпугивание» демонстрантов на дистанции в сотню метров легкими ожогами. Полицейская машина (рис. 4.64) может быть и неповоротливой: на демонстрации не приходят, захватив из дома гранатомет, в противном случае для такого мероприятия надо подобрать иное название.

Многократно срабатывающий вакуумный источник может прикрыть бронетехнику с углов, близких к вертикали — оттуда стреляют ударными ядрами высокоточные боеприпасы. Рассеяв излучение в пределах нужного телесного угла, можно долго оборонять танк, временно ослепляя подлетевшие боеприпасы.

Там, где счет времени не идет на минуты (как идет он у прорывающего оборону подразделения), а минное поле не простреливается противником, нет смысла и ослеплять неконтактные мины с помощью ЭМБП: это дорого, да и боеприпасы лучше приберечь для боя. Выход — в создании машины разминирования с «долгоиграющим» источником РЧЭМИ (рис. 4.65).
