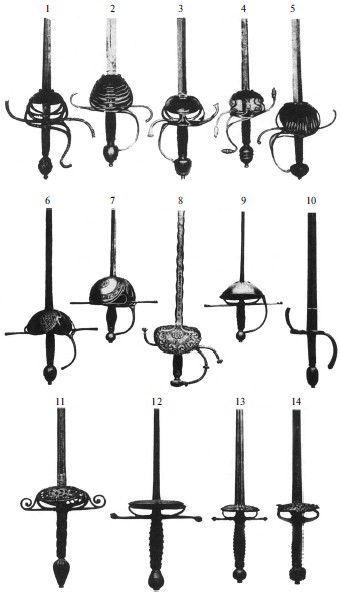

6. Испанская рапира, конец XVI века. Вид снаружи, длинная прямая крестовина, дужка и pas d'^ane, сверху которого два больших симметричных щитка, pas d'^ane контргардой соединен с дужкой. Обоюдоострый клинок с клеймом Juan Martin, Толедо.
7. Испанская рапира, начало XVII века. Вид снаружи, те же элементы, что и у образца № 6. Клинок с долом, с клеймом Tomas Ayala, Толедо.
8. Немецкая рапира, начало XVII века. Вид снаружи, концы крестовины загнуты в противоположные стороны, большой щиток, закрывающий pas d'^ane (на щитке надпись Melrois)
9. Испанская рапира, начало XVII века. Вид снаружи, видны прямая крестовина, pas d'^ane и простая чаша. Дужка, что необычно, начинается от края чаши, а не крестовины. Тонкий клинок ромбовидного сечения типа верден.
10. Английский мушкетерский меч, начало XVII века. Вид снаружи, концы крестовины загнуты в противоположные стороны, ответвление образует дужку и боковое кольцо. Данный образец представлен для того, чтобы продемонстрировать, что в некоторых случаях, когда требовалась простота, использовались гарды очень старинной формы.
11. Немецкая рапира типа фламберг, конец XVI века, крестовина загнута на клинок, только pas d'^ane и щитки. Длинный клинок с долом и пятой, подписанный Clemens Meigen.
12. Немецкий фламберг, начало XVII века. Длинная крестовина, широкий pas d'^ane, большие плоские щитки. Клинок с долом и пятой, подписанный Clemens Potter ihn Scolingen.
13. Немецкий фламберг, середина XVII века. Те же элементы, что у № 12, но меньшего размера и более пропорциональны. Клинок с долом, подписанный Peter Wundes ihn Solingen.
14. Фламберг, середина XVII века, видны pas d'^ane и щиток без крестовины. Скошенный клинок, подписанный Sahagum.
1,2 – начало XVI века; 3 – «трезубец»; 4, 5, 13, 15, 16 – с крестовиной, XVI век; 8, 10, 14 – XVII век; 9 – анелас; 6, 12, 7, 11 – щитковые кинжалы, вид с разных сторон.

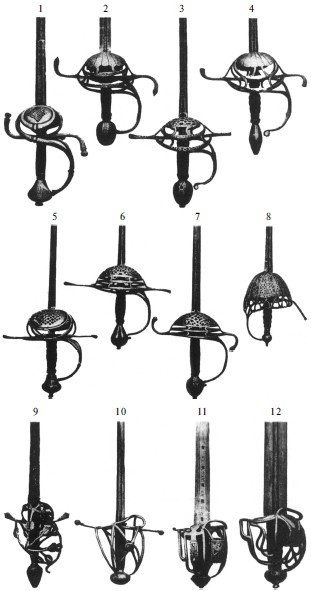

17. Итальянский палаш, самое начало XVII века. Вид снаружи, концы крестовины загнуты в противоположные стороны, дужка, большой щиток на крестовине, соединенный с дужкой. Pas d'^ane едва виден и выполняет лишь роль контргарды, потеряв былое значение. Слева кольцо для большого пальца, на изображении его не видно. Плоский клинок с долом, обоюдоострый, с усиленной пятой.
18. Испанский палаш, начало XVII века. Вид снаружи, концы крестовины загнуты в противоположные стороны, дужка, наверху pas d'^ane щитки разного размера (показан больший). Скошенный клинок, пята с выемкой.
19. Кавалерийский меч времени Содружества. (Мечи такого типа часто называются «траурными», так как многие из них были изготовлены в память Карла I с его изображением на рукоятке.) Вид снаружи, рукоятка с корзиной позднего типа, где концы крестовины расширились, превратившись в пластину, и слились с дужкой, с обеих сторон контргарды соединяют их с дужкой и навершием. Скошенный клинок, подписанный Andrea Ferrara.
20. 21. Мечи того же типа, что № 3, элементы те же, но по-другому соединены; у № 4 однолезвийный клинок с клеймом Solingen;
у № 5 обоюдоострый клинок, необычный своей надписью английского мастера (которые встречаются редко) Ioannes Hoppie Fecit, Grenewich.22. Немецкий палаш, середина XVII века. Вид снаружи, концы крестовины загнуты в противоположные стороны, дужка, внешний щиток на крестовине, сверху контргарды, соединяющие крестовину с дужкой. Кольцо для большого пальца с внутренней стороны, на изображении его не видно.
23. Немецкая рапира, вторая четверть XVII века. Вид снаружи, концы крестовины загнуты в противоположные стороны, дужка, pas d'^ane, увенчанный неглубокой чашей и соединенный контргардами с дужкой. Обоюдоострый клинок с тупой пятой, подписанный Peter Keisser.
24. Итальянская рапира, середина XVII века. Вид снаружи, загнутые к клинку концы крестовины и дужка, поддерживающая неглубокую чашу, которая сливается с контргардами и дужкой. Обоюдоострый клинок с долом и усиленной пятой.
25. Переходная рапира, середина XVII века. Вид снаружи, слитые крестовина и дужка, широкий pas d'^ane, поддерживающий симметричные уплощенные щитки. Длинный испанский клинок с тупой кромкой, долом и четырехгранной пятой, подписанный Tomas Ayala en Toledo.
26. Французская рапира, середина XVII века. Вид снаружи, концы крестовины загнуты в противоположные стороны, дужка, pas d'^ane и неглубокие щитки, боковое кольцо и небольшая соединительная контргарда. Клинок с долом и пятой с выемкой, подписанный En Toledo.
Примечание. Обратите внимание, как в этой и следующей группе pas d'^ane постепенно стирается, теряя первоначальное значение, по мере уменьшения возраста оружия.
1. Английская рапира, середина XVII века. Вид снаружи, прямая крестовина, дужка и pas d'^ane, увенчанный щитками. Пламенеющий клинок. За исключением крестовины, отделенной от дужки, эта рукоятка повторяет все особенности шпажной рукоятки.
2. Переходная рапира, середина XVII века. Устаревший плоский клинок испанского типа с отверстиями и долом, укороченный и приспособленный к обычной шпажной рукоятке, а именно образованной крестовиной, слившейся с дужкой, pas d'^ane и маленькие щитки, на пяту находят расширившиеся концы крестовины (у этого образца, к сожалению, отломана дужка).
3. Переходная рапира со шпажной рукояткой. Четырехгранный длинный клинок типа верден.
4. Колишмард. Рукоятка, вероятно работы Лигебера из Нюрнберга, по всей длине украшена маленькими фигурками (пята клинка остается открытой).
5. Шпага, конец XVII века. Трехгранный клинок, очень широкий у основания, но, в отличие от колишмарда, равномерно сужается к острию.
6. Шпага времен королевы Анны. Узкий и тонкий трехгранный клинок и серебряная рукоятка.
7. Шпага времен королевы Анны. Круглая пластина вместо обычного двойного щитка и клинок колишмарда. Pas d'^ane уменьшен, и крестовина отделена от дужки, чтобы поддерживать пластину.
