Рис. 1.31. Поворотное устройство OVS-32
Специальное поворотное устройство для видеокамер имеет следующие возможности:
— Угол поворота автоматического сканирования составляет 180° или задается с помощью пульта управления;
— Плавная и бесшумная работа поворотного механизма;
— Возможность крепления на стене с помощью специального кронштейна.
Максимальная нагрузка — 7 кг, габаритные размеры — 146x124 мм, вес — 1,4 кг.
Для миниатюрных камер можно применить, например, устройство РТИ-II, имеющее габариты 6,5x3,3 см Такое устройство изображено на рис 1.32.
Рис. 1.32. Миниатюрное
Миниатюрный прибор наведения применяется в помещении. Максимальная нагрузка — не более одного фунта. Предназначен для использования с камерами типа Watec, имеет цилиндрический корпус, угол горизонтального вращения — 350°, скорость вращения регулируется. Угол наклона — 180°, скорость также регулируется. Напряжение питания — 12 В постоянного тока (60 мА).
Более сложные устройства дистанционного управления имеют функции дистанционного включения (например, через нормально-разомкнутое реле). Включение может осуществляться посредством таймера, выключателя беспроводного активатора (например, с использованием радиоканала), дверных контактов, а также детектора движения. В качестве примера такого управляющего устройства можно привести изделие № 92444 производства США. Процессор данного устройства программируется в режиме таймера, ручного управления или дежурном режиме.
Имеет генератор времени и даты для фиксации момента совершения записи происшествия, а также позволяет запрограммировать титры из двух строк по 20 знаков Габариты — 14x18x4 см.
Видеодетектор движения служит для активизации аппаратуры при изменении положения на наблюдаемом объекте.
В качестве примера такого устройства опишем модель № 94501. Этот детектор имеет регулируемую чувствительность, исключает ложные срабатывания при изменении освещенности, возможна автоматическая настройка. Размер изображения регулируется от 5 до 90 % от объекта наблюдения, имеется выход для подачи сигнала тревоги.
Применение ИК осветителей бывает необходимо при работе в условиях недостаточной видимости, а также в том случае, если для маскировки объектива видеокамеры применены непрозрачные в видимом диапазоне материалы. Инфракрасные осветители могут выпускаться либо отдельно, либо совмещенными с видеокамерами. В качестве примера совмещенного с камерой ИК осветителя можно принести изделие фирмы SANYO — VDC-9212. Эта черно-белая видеокамера может работать в полной темноте.
Разрешение — 400 линий, габариты — 10x5 см. Отдельно выполненный ИК осветитель № 91101, использует излучающий элемент на основе галиево-алюминиевого арсенида (GaALAs) со спектром излучения в районе 880 нм, помещенный в алюминиевый корпус. Потребляемый ток 600 мА.
Габариты — 10x5x4,5 см.
Самым распространенным режимом видеонаблюдения является режим с одновременной записью на видеомагнитофон. Наиболее широко для этих целей применяются видеомагнитофоны, рассчитанные на работу с 8 мм видеокассетой. Видеомагнитофоны имеют, как правило, функцию дистанционного управления, звук записывается в режиме стерео. Некоторые модели снабжены видеомонитором. Приведем характеристики некоторых моделей таких видеомагнитофонов. OVS-9 имеет две скорости записи, время записи — до 5 часов. Питание осуществляется от встроенного аккумулятора или внешнего источника питания напряжением 7,5 В.
Потребляемая мощность — 4 Вт. габариты 148x130x62 мм, вес — 670 г (рис. 1.33).
Рис. 1.33. Портативный видеомагнитофон OVS-9
Модель OVS-9-1 (рис. 1.34) представляет собой видеомагнитофон OVS-9 со встроенным цветным плоским монитором. Монитор удобен при монтаже и настройке скрытых видеокамер, а также для контроля действующих видеосистем и просмотра снятого видеоматериала. Габариты — 150x135x70 мм, вес — 700 г.
Рис. 1.34. Видеомагнитофон с цветным монитором OVS-9-1
Обобщенная схема беспроводной линии передачи и приема видеоинформации представлена на рис. 1.35.

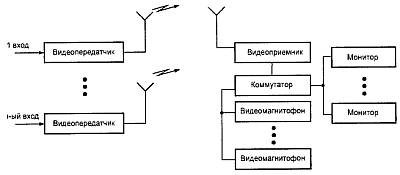

Рис. 1.35. Обобщенная схема беспроводной линии передачи-приема видеоинформации.
На рис. 1.36 изображены блоки приемника и передатчика линии передачи-приема видеоизображения и звука модели WVL-9G.
Рис. 1.36. Линия приемо-передачи видеоизображения WVL-90
Рабочая частота комплекта составляет от 904 до 928 МГц. Линия в состоянии передавать цветное или черно-белое изображение на расстояние от 300 до 900 м в зависимости от типа используемой антенны (встроенная плоская антенна или внешняя антенна высокого усиления типа WVLA-902),
Коммутатор применяется в случае работы одновременно с несколькими видеосигналами. Он передает сигнал одновременно на видеомагнитофон и (или) монитор. Например, коммутатор модели OVS-31 позволяет выводить на монитор сигналы от 4 до 12 видеокамер. Время показа сигнала регулируемое — от 1 до 20 с. Возможно исключение любой камеры из режима просмотра. Питание от сети, габариты — 6.0x26.5x24.0 см, — вес 3,3 кг.
Характеристики одного из мониторов, используемого в подобных линиях, рассмотрим на примере изделия OVS-27. Разрешение — 850 линий, экран с диагональю 25 см, встроенный динамик, частота горизонтальной развертки — 15,625 Гц (15,750 Гц), частота вертикальной развертки 50 Гц (60 Гц), электропитание от сети, амплитуда входного видеосигнала — до 2 В, потребляемая мощность — 30 Вт, габариты — 235x220x250 мм, вес — 6,2 кг.
2. ТЕХНИЧЕСКИЕ СРЕДСТВА ЗАЩИТЫ ОБЪЕКТОВ
В настоящее время радиолюбительский рынок прочно наводнили устройства, которые используются в системах оповещения и сигнализации. Эти устройства, от самых простых до сложных, собраны, как правило, по стандартным классическим схемам. Данная глава представляет собой обзор широко распространенных радиолюбительских схем устройств, работающих в разрешенных радиолюбительских диапазонах. Проведена попытка классифицировать эти схемы по ряду параметров. Принципиальные схемы сопровождаются описанием их работы и рекомендациями по монтажу и настройке. Все рассматриваемые устройства доступны для повторения начинающими радиолюбителями-конструкторами, не обладающими глубокими теоретическими знаниями в электронике, и могут быть использованы для охраны таких объектов, как дачи, квартиры, офисы, автомобили, контейнеры и т. п. от несанкционированного доступа.
