• Поддержка гибко настраиваемого протокола FLEX для экономии трафика.
• Поддержка протокола EGTS.
• Удаленная выгрузка ddd-файлов из тахографов Атол, Штрих, Меркурий, VDO Continental.
• Функция автоинформатора с выводом звуковых файлов в линейный аналоговый выход и управлением табло маршрутоуказателя.
• Работа с мониторами давления в шинах.
• Работа с фотокамерами.
• Работа с дисплеем водителя.
• Функция определения текущего местоположения по информации LBS (определение местоположения по вышкам операторов сотовой связи).
На рис. 1.6 представлен внешний вид устройства «Сигнал S-2551».
Надо заметить, что по состоянию на 2017 год в регионе Санкт-Петербурга именно этой системой оснащены основные объекты транспортной инфраструктуры – как государственного

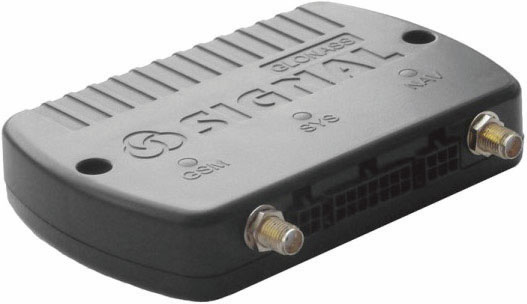

Рис. 1.6. Внешний вид устройства «Сигнал S-2551»
На рис. 1.7 представлен вид на фактически подключенное устройство «Сигнал S-2551» в автобусном парке ФГУП «Пассажиравтотранс» (Санкт-Петербург).
Рис. 1.7. Вид на фактически подключенное устройство «Сигнал S-2551»
На этом рисунке видна также кнопка «тревоги», или «sos», – рядом со жгутом проводов. В этой организации, из спешки, видимо, не позаботились даже о том, чтобы скрыть монтаж устройства и обеспечить его антивандальную эксплуатацию – бич всех государственных структур, традиционно – на протяжении десятков лет – пораженных бесхозяйственностью в автомобильных парках и слабым уровнем компетенции монтажников. Специального отдела, занимающегося монтажом и ремонтом электронных систем в парках, по штатному расписанию не предусмотрено, и этими делами по насущной необходимости занимаются «специалисты» отделов АСУ и ИТ (автоматизированных систем управления и информационных технологий), в ведении которых находятся и мониторинг, и контроль за работой ГЛОНАСС, в том числе контроль маршрутов, осуществляемых водителями.
1.2.2. Схема подключения к устройству «СИГНАЛ S-2551» дополнительного оборудования
Схема подключения к устройству СИГНАЛ S-2551 дополнительного оборудования представлена на рис. 1.8.
Здесь более-менее все видно и понятно. Поясню, что не весь периферийный функционал обязательно должен быть подключен. К примеру, фотокамера водительского отсека (рабочего места), представленная на рис. 1.9, датчик направления движения (рис. 1.10) и температуры (рис. 1.11) могут быть не подключены, и от этого ГЛОНАСС не перестанет работать.
В табл. 1.1 отражены технические характеристики устройства ГЛОНАСС «Сигнал S-2551».

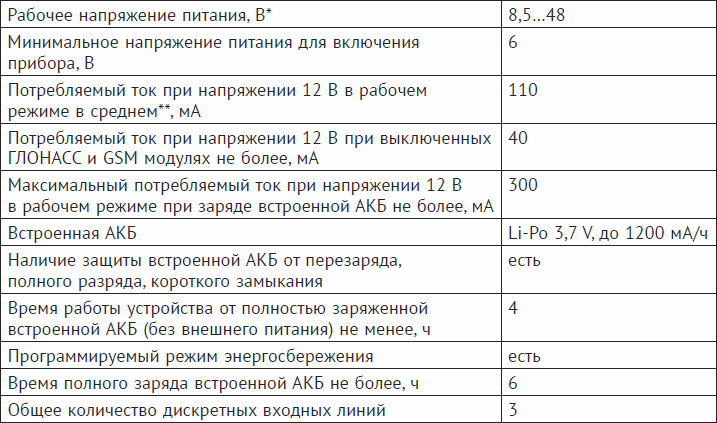

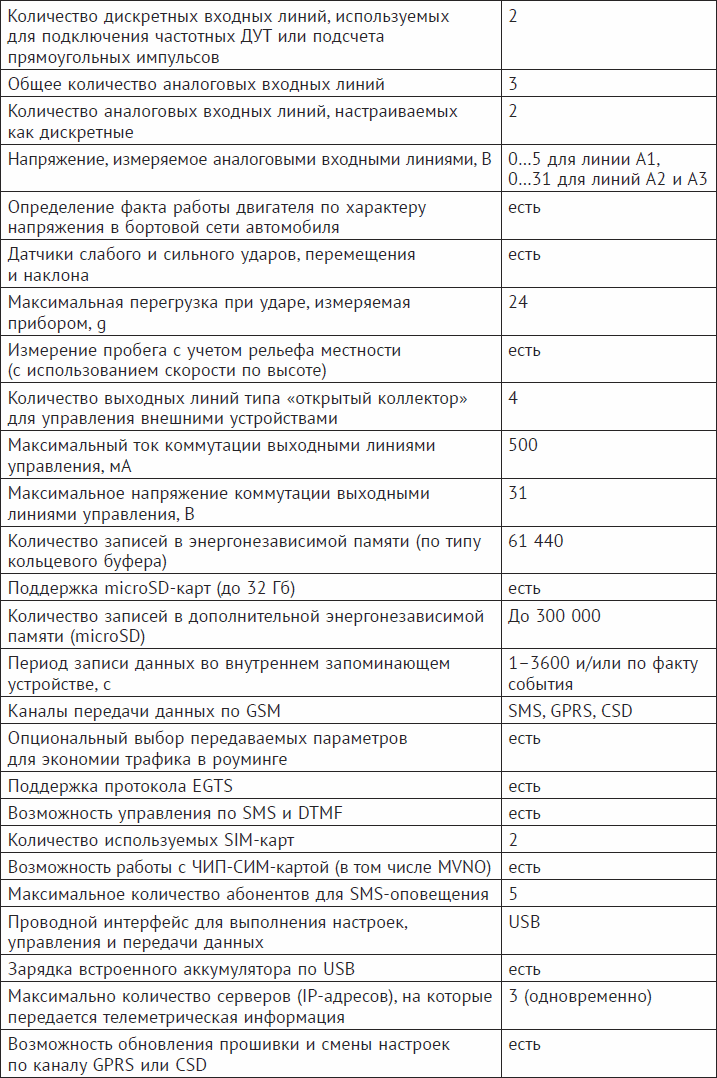

Таблица 1.1. Технические характеристики «Сигнал S-2551»
* – При превышении номиналов срабатывает схема защиты по питанию.
** – При работе по GPRS в плохих условиях связи пиковое потребление может превышать 500 мА.
*** – При хранении и эксплуатации устройства за пределами указанных температур рекомендуется отключать и удалять встроенную АКБ из устройства во избежание повреждения АКБ и устройства.

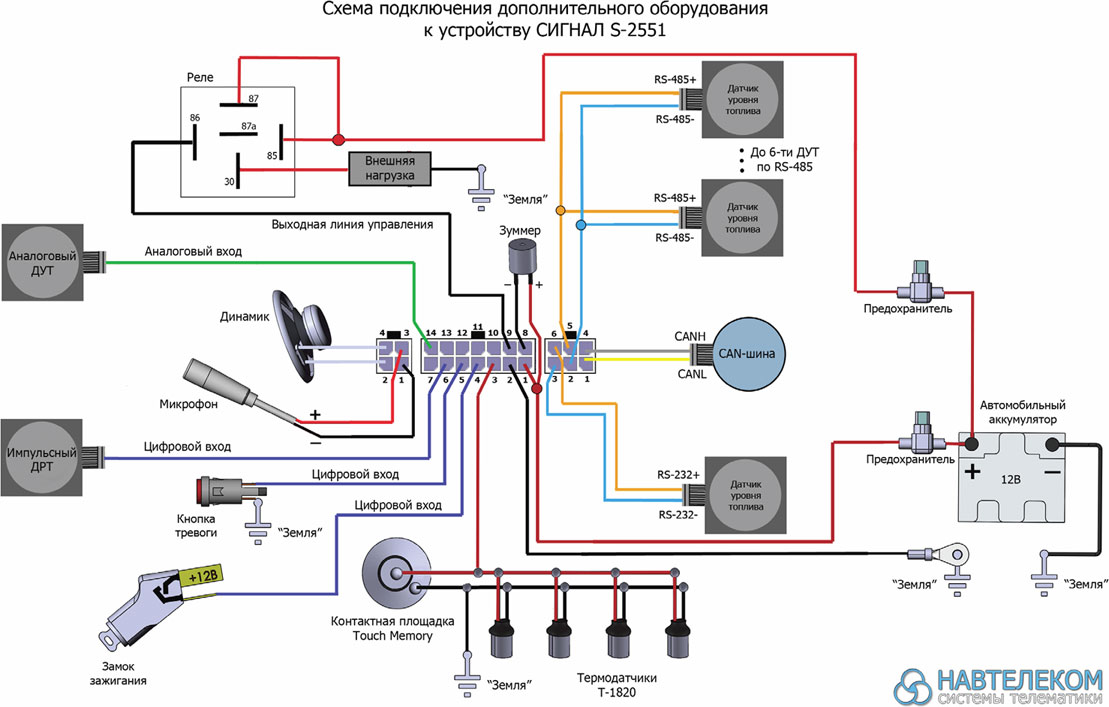

Рис. 1.8. Схема подключения к устройству СИГНАЛ S-2551 дополнительного оборудования
Рис. 1.9. Внешний вид компактной фотокамеры для рабочего места контролируемого сотрудника (также используется и для контроля дорожной обстановки, если направлена в сторону лобового стекла)
Рис. 1.10. Датчик направления движения (внешний вид) – опция, далеко не всегда и не всеми применяемая, но от этого не менее полезная
Рис. 1.11. Датчик температуры к устройству ГЛОНАСС «Сигнал S-2551»
1.2.3. Комплектация устройства ГЛОНАСС «Cигнал S-2551»
• Системный блок изделия «Сигнал S-2551» с ГЛОНАСС/GPS-приемником – 1 шт.
• ГЛОНАСС/GPS-антенна – 1 шт.
• GSM-антенна – 1 шт.
• Предохранитель 1 А – 2 шт.
• Держатель предохранителя – 1 шт.
• 14-контактный кабель (жгут) типа Microfit-14 – 1 шт.
• 6-контактный кабель (жгут) типа Microfit-6 – 1 шт.
• 4-контактный кабель (жгут) типа Microfit-4 – 1 шт.
• Интерфейсный кабель с разъемом MiniUSB – 1 шт.
• Компакт-диск с программами и документацией – 1 шт.
• Упаковка – 1 шт.
На рис. 1.12 представлено фото нового изделия в промышленной упаковке – так впервые видит его монтажник.

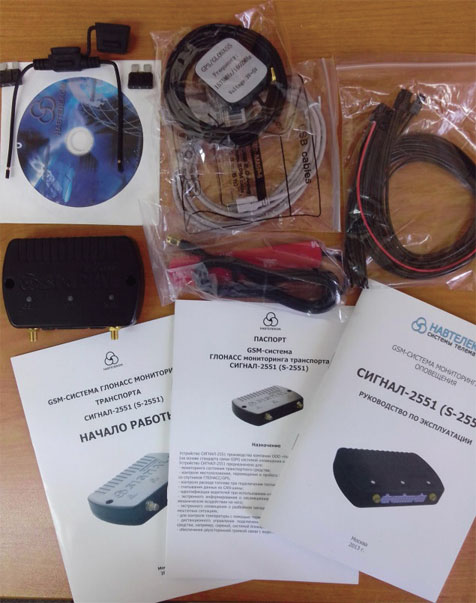

Рис. 1.12. Вид нового изделия в упаковке и в базовой комплектации
Напомню, что устройство поддерживает работу с двумя SIM-картами и картой microSD объемом до 32 Гб и имеет встроенный модуль GSM. Его функционал используется при передаче данных. Необходимо заметить, что если принудительно заглушить такую систему (о чем мы поговорим в этой книге чуть позже), то на время действительно можно «ослепить» контролеров, но так только устройство вновь войдет в зону действия стабильной GSM-сети, оно в автоматическом или принудительном (в зависимости от установки – регулируется) режиме перешлет в цифровом виде информацию по каналу GSM, поэтому и маршрут, и другие подконтрольные действия, как то, к примеру, слив топлива (если устройство имеет подключенный датчик контроля топлива), не останутся незамеченными.
Для того чтобы обмануть устройство, потребуется комплекс мероприятий; это тоже практически возможно.
Передача данных ведется на два сервера в разных протоколах, что иллюстрирует блок-схема на рис. 1.13.

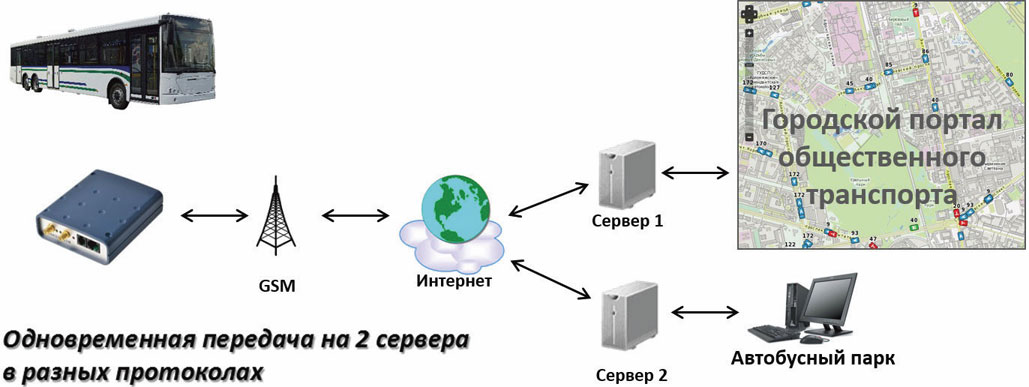

Рис. 1.13. Схема передачи данных на два сервера
Блок-схема и поясняющая информация к устройству синхронизации по времени представлена на рис. 1.14.

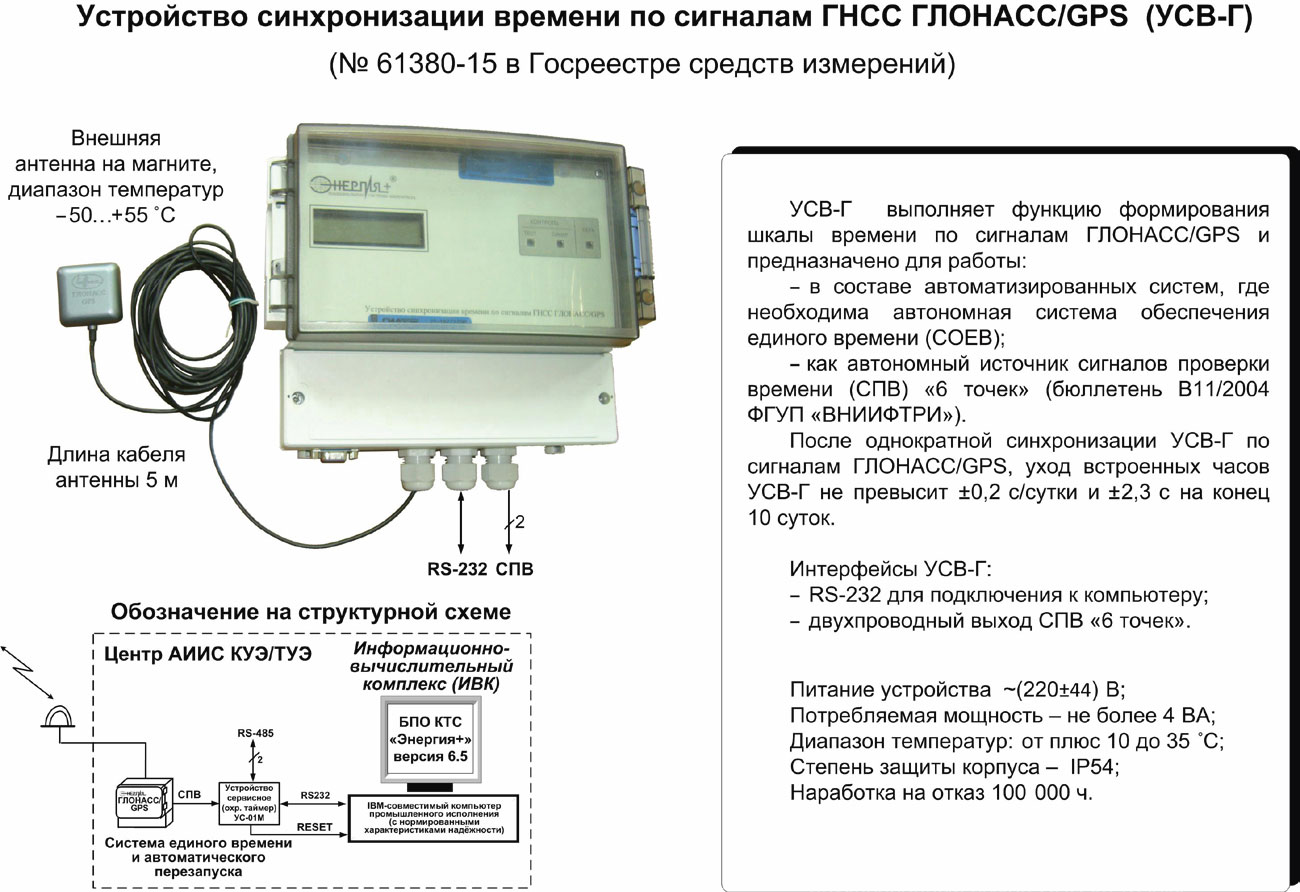

Рис. 1.14. Блок-схема устройства и периферийных коммутаций для синхронизации по времени ГЛОНАСС
Периферийные устройства в системе взаимодействия пассажирского городского автобуса, в эту систему входит и ГЛОНАСС, представлены на рис. 1.15.

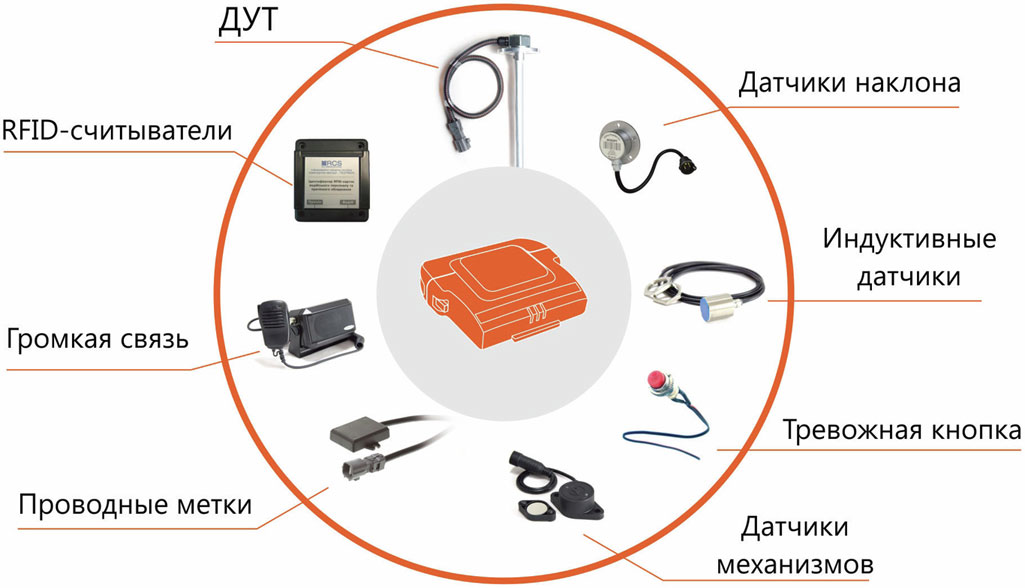

Рис. 1.15. Комплексная система интеллектуального электронного оборудования для транспортной инфраструктуры
В этой интеллектуальной транспортной инфраструктуре, как видно из блок-схемы, довольно много различных электронных устройств, рассматривание каждой из которых неоправданно заняло бы место в книге. Как известно, «нельзя объять необъятное» (К. Прутков), поэтому остановлюсь лишь на некоторых значимых устройствах, как то ГЛОНАСС и подсистема контроля тахометра (и других) параметров с записью информации на персонифицированную карту водителя. О ней поговорим позже.
