Фокусное расстояние – это угол обзора и эффективная «дальнобойность» видеокамеры. Чем фокусное расстояние меньше, тем больше угол обзора и тем хуже камера показывает на большие расстояния.
Способ установки – скрытая или открытая установка видеокамеры. При открытой установке видеокамера видна полностью, при скрытом способе виден только объектив, диаметр объектива обычно не превышает 1–2 мм.
Диапазон рабочих температур – на улице можно ставить только специальные уличные видеокамеры или камеры в термокожухах.
Итак, при выборе видеокамеры
О ВАЖНОСТИ ИК ПОДСВЕТКИ
Люди, которые устанавливают видеокамеры, склонны забывать, что в коридоре не всегда бывает достаточно света, чтобы видеокамера восприняла то, что воспринимает глаз человека. Допустим, в подъезде не горит лампа освещения, ночь, раздается звонок, владелец помещения включает монитор и… ничего не видит.
Все это происходит потому, что у разных камер определенный порог светочувствительности, который определяется числом lux.
Хорошие камеры чувствительны в ИК-диапазоне, и излучение ИК-подсветок позволяет увидеть того, кто находится в «зоне видимости», даже в полной темноте и (или) в темное время суток.
Если сама видеокамера с ИК подсветкой (рис. 1.1) не обеспечивает приемлемой «картинки», то можно установить дополнительную подсветку. Внешний вид ее представлен на рис. 1.2.

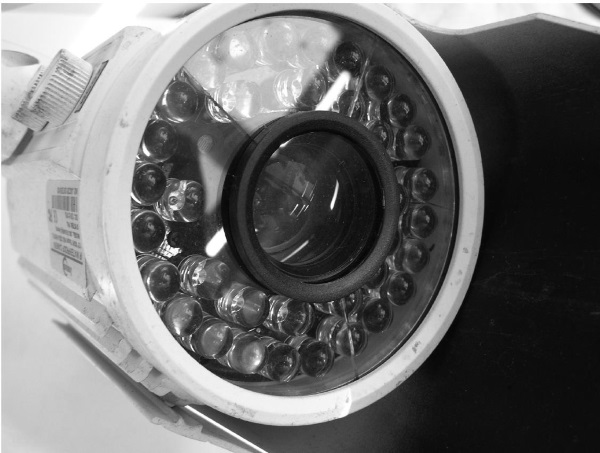

Рис. 1.1. Вид на видеокамеру для стационарной установки VC-SN548CDNLV2

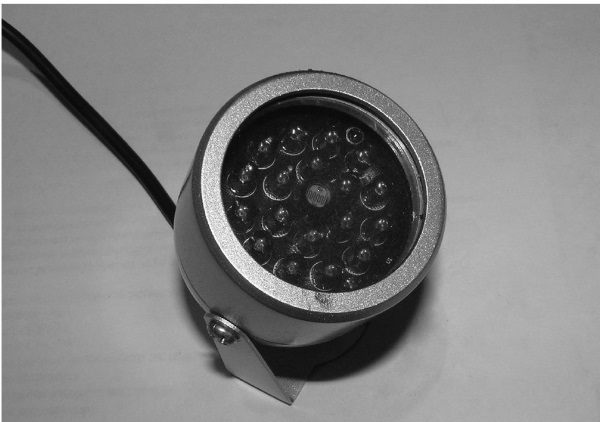

Рис. 1.2. Вид на прожектор дополнительной ИК подсветки модели SAL-10
Такой блок снабжен встроенным фотореле, включается автоматически при наступлении сумерек (затемнении) и потребляет ток в пределах 300 мА. Установить дополнительный прожектор можно как на недвижимом объекте, направив его в зону «видимости» основной видеокамеры, так и на автомашине – для лучшего качества записи файла в видеорегистраторе в темное время суток.
1.1.4. Бескорпусные видеокамеры
Они буквально без корпуса и предназначены для монтажа во внутренних помещениях объекта. Тем не менее качество сборки и их надежность при соблюдении условий эксплуатации, заявленных производителем, – на высоте.
Есть специальные корпуса для наиболее распространенных бескорпусных (или модульных) камер, к примеру SK-1004. Их используют:
в вызывных панелях видеодомофонов, к примеру в панелях серии AVC обычно ставят камеры SK-1004CP;
бескорпусные камеры с точечным объективом типа pin-hole используют для скрытой установки в корпусе действующих часов, корпусе ИК-датчика и в ряде других сопоставимых случаев. Да, можно использовать в этом случае и корпусные камеры, но незачем, поскольку предполагается, что их все равно не будет видно. Как правило, камера без корпуса стоит дешевле и имеет меньшие габариты, чем камера в корпусе. Бескорпусные камеры также замуровывают в холодные железобетонные и кирпичные стены, дополнительно
обернув изоляционным материалом. Если питание на такую камеру подается постоянно, то они «согревают» и себя (что важно в холода), и часть стены в месте установки;на базе бескорпусных камер создано большинство бескорпусных видеоглазков, к примеру камеры со стандартными объективами типа SK-1004С. Непосредственно установка и монтаж в таком случае обходится дешевле. К примеру модуль SK-1004C с насадкой ОН-170У, имитирующей снаружи обычный глазок и расширяющей угол обзора вплоть до 170°, стоит чуть меньше 1000 рублей в розницу.
1.1.5. Видеоглазок
Дверной видеоглазок – современное электронное устройство, предназначенное для дистанционного наблюдения на экране удаленного видеомонитора. Видеоглазок с наружной стороны двери почти ничем не отличается от обычного дверного глазка, поэтому он не привлекает к себе особого внимания, и распознать его может только опытный специалист или антисоциальный элемент; ни в тех, ни в других (когда спрос рождает предложение) сегодня нет недостатка.
Основное достоинство видеоглазка заключается в том, что хозяину нет надобности самому подходить к двери затем, чтобы узнать, кто за ней находится. Иллюстрация его эффективной работы даны в заключении главы 2 настоящей книги, где описывается практическое устройство видеоусилителя.
Видеоглазок – это сложный радиоэлектронный прибор, состоящий из миниатюрной видеокамеры с ПЗС-матрицей и специального объектива, адаптированного для прикрепления к двери. К примеру, в моделях SK-1004C + ОН-170У, KPC-500B + ОН-170У это видно наиболее наглядно: отдельно камера и отдельно насадка. А в моделях для быстрой установки насадка и камера составляет единую конструкцию.
1.1.6. Подключение видеоглазков и бескорпусных видеокамер
Если серьезно подойти к вопросу о том, можно ли подключить видеокамеру или видеоглазок к обычному телевизору, какова максимальная длина провода от телевизора до видеокамеры, то надо рассматривать его предметно.
Видеокамера подключается к телевизору напрямую через низкочастотный вход (разъемы типа «тюльпан» или SCART). Понадобится источник питания, для камеры.
Переключение между режимами телевизор/видеокамера осуществляется аналогично переключению телевизор/видеомагнитофон (TV/AV).
Максимальное допустимое расстояние между телевизором и видеокамерой зависит от типа используемого провода. Практика показывает, что при использовании мультикабеля провод можно уверенно тянуть до 100–150 м.
При больших расстояниях необходимо использовать видеоусилитель. Мультикабель имеет в себе 3–6 жил проводов (в том числе для питания устройства).
Электронная схема для автоматического включения видеодомофона или телевизора (удаленного дисплея) представлена в разделе 2.6 главы 2 настоящей книги.
1.2. Практика монтажных работ
1.2.1. Монтаж и настройка видеокамер
Что надо знать перед монтажом видеооборудования
Во избежание повреждения матрицы не направляйте объектив видеокамеры на очень яркие объекты и солнце.
В целях безопасности перед настройкой камеры, установкой или заменой любых частей отключайте устройство от сети 220 В.
Перед использованием камеры проверьте, чтобы все электрические кабели и шнуры установлены правильно (в соответствии с данной инструкцией).
