Сказ о бытовом холодильнике

Конденсатор в виде черной решетки традиционно расположен сзади холодильника и служит для отвода тепла от работающего электродвигателя в окружающую среду. Теплоты он дает значительно больше, чем холодильная машина вырабатывает холода. Поэтому для его нормальной работы необходимо обеспечить его охлаждение воздухом. Для хорошей циркуляции воздуха конденсатор прикрепляется к холодильнику на некотором расстоянии, также необходимо обеспечить зазор не менее 50 мм между конденсатором и стеной помещения.

Конденсатор в современных холодильниках и морозильниках может быть установлен внутри теплоизоляции по наружному корпусу. Тогда сзади никакой решетки нет. В этом случае зазор вокруг корпуса обеспечивает свободное охлаждение теплых стенок холодильника с встроенным конденсатором.

Капиллярная трубка служит для создания перепада давления и температуры хладагента в конденсаторе и испарителе. При понижении температуры в помещении понижаются температура и давление в конденсаторе. Свойства капиллярной трубки понижать давление при понижении температуры в помещении не изменяются. Поэтому при снижении температуры окружающей ниже 16 °С давление в испарителе может снижаться до давления ниже атмосферного. Это приводит к значительным перегрузкам мотора и компрессора, что также может привести к выходу мотора-компрессора из строя.

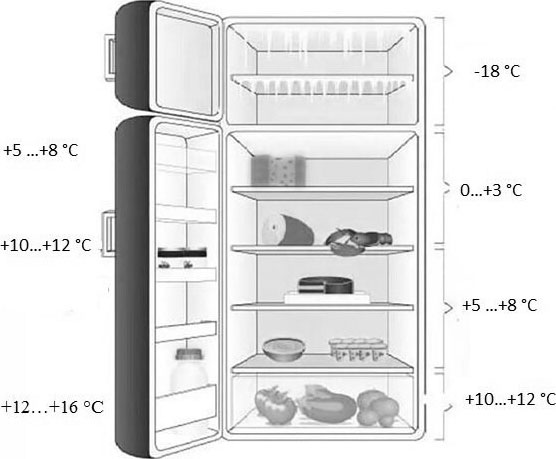

Испаритель обеспечивает температурный режим в камере, который напрямую зависит от конструкции испарителя, поэтому рассмотрим возможные варианты, например, испаритель над холодильной камерой (рис. 2).

Рис. 2. Испаритель над холодильной камерой

Как видим на рис. 2, холодный воздух опускается в высокотемпературном отделении вниз, самая низкая температура вверху. Необходимо отметить, что в ГОСТе на бытовые холодильники указано, температура в холодильном отделении определяется без заполнения продуктами, по средней температуре трех термометров, расположенных по высоте камеры холодильника. Холодильник без продуктов трудно себе представить. А вот продукты в холодильнике каждый укладывает как бог на душу положит, поэтому и температура в холодильнике может распределяться каждый раз по-разному. Учитывая колебания температуры при остановке компрессора, наличие и укладку продуктов, сказать, какой будет температура в определенной точке, невозможно. Мы можем говорить не о температуре в конкретной точке, а только о температурных зонах, да и то весьма условно. При установке испарителя на задней стенке холодильного отделения распределение температурных зон меняется (рис. 3).
