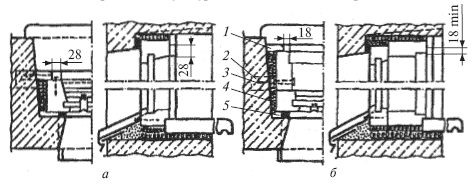

Рис. 122. Установка оконных блоков в проемы каменных стен жилых и общественных зданий: а – со спаренными переплетами; б – с раздельными переплетами; 1 – наличник; 2 – пробка деревянная; 3 – ерш; 4 – конопатка; 5 – герметизирующий материал

Установка оконных блоков в проемы каменных стен жилых и общественных зданий показана на рис. 122. Оконные блоки с раздельными переплетами можно устанавливать сразу целиком или раздельно: сначала наружный блок, а затем – внутренний. Надо следить за тем, чтобы между наружной и внутренней коробками не было зазоров, т. е. они должны быть плотно пригнаны одна к другой и прочно скреплены гвоздями.

Порядок установки дверных коробок в стандартных домах каркасной конструкции показан на рис. 123. В наружной стене (рис. 123, а, б) коробка примыкает почти вплотную к стойкам каркаса. После закрепления и проконопачивания зазоров коробку закрывают с обеих сторон обкладкой.

В перегородках (рис. 123, в, г) коробку после установки отделывают наличником или наличником и обкладкой.

Установка коробки к печи показана на рис. 123, д. Коробку при установке изолируют от печи огнестойким материалом.

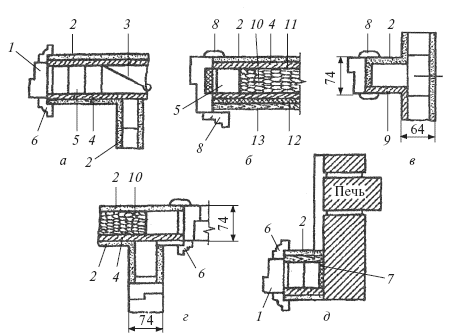

Рис. 123. Установка дверных коробок в деревянных домах каркасной конструкции: а, б – в наружной стене; в, г – в перегородках; д – примыкание к печи; 1 – брусок дверной коробки; 2 – листы гипсовые обшивочные; 3 – плотная бумага (воздухоизолятор); 4 – разреженная деревянная обшивка; 5 – рама каркаса; 6 – деревянная обкладка; 7 – войлок, смоченный в глине; 8 – наличник; 9 – твердая древесноволокнистая плита; 10 – минеральный войлок (утеплитель); 11 – битуминизированная бумага (пароизолятор); 12 – мягкая древесноволокнистая плита; 13 – наружная обшивка

После крепления коробки к стене полотно двери снимают с петель, чтобы не повредить его во время отделочных (штукатурных) работ. Концы вертикальных брусков коробки заделывают в пол на проектную глубину. Зазор, образуемый между коробкой и стеной проема, конопатят, а откосы штукатурят.

После выполнения отделочных работ полотно двери вновь навешивают на коробку, проверяя пригонку ее к четвертям коробки.

Притворы окон балконных и наружных дверей уплотняют эластичными прокладками, закрепляемыми после окраски и остекления блоков.

Воздухонепроницаемость оконных и балконных блоков, особенно со спаренными переплетами и полотнами, можно предотвратить, применяя приборы, обеспечивающие их натяжение.

Для плотного прилегания к стенам или перегородкам наличники крепят с напуском не менее 10 мм. Правильность установки наличников проверяют отвесом, уровнем и угольником. Крепят их к коробке гвоздями со слегка втопленными шляпками. В углах их соединяют на «ус». Наличники из древесины ценных пород (дуб, красное дерево, палисандр и др.) крепят шурупами. Наличники, установленные в одном помещении, должны иметь одинаковый профиль. Оконные и дверные блоки остекляют после их окрашивания.

Деревянные подоконные доски устанавливают преимущественно в деревянных домах, но делают их и в каменных зданиях после осадки и выполнения штукатурных и санитарно-технических работ.

В одном помещении подоконные доски должны находиться на одном уровне. Нижняя поверхность подоконных досок, примыкающая к каменным поверхностям, должна быть антисептирована и изолирована от кладки стен войлоком. Во избежание задержания влаги верхняя поверхность подоконных досок должна иметь уклон внутрь помещения на 1 %. В каменных зданиях торцы досок, заделываемых в стены, антисептируют и изолируют от кладки толем, рубероидом или другим гидроизоляционным материалом. Длина торцов подоконных досок, заделываемых в стены, составляет около 40 мм.

4. Монтаж столярных перегородок

Перегородки устанавливают после настила полов, санитарно-технических и электротехнических работ, оштукатуривания стен и остекления окон.

Столярные перегородки из готовых щитов рамочной (филенчатой) конструкции устанавливают на дощатую прокладку, уложенную непосредственно на пол.

Перегородка может быть равна высоте помещения или несколько ниже. Перед установкой щиты должны иметь ровные кромки, т. е. должны быть хорошо прифугованы. Щиты соединяют на вставных шипах и шурупах, завертываемых под углом к месту соединения. Число шипов зависит от высоты перегородки: меньше трех шипов не ставят. Места соединения щитов закрывают раскладками, прикрепляемыми к щитам шурупами или мелкими гвоздями с утоплением шляпки.

К полу перегородки крепят шурупами, а к стенам – закрепами. Места соединения перегородок со стенами и полом закрывают плинтусом. Если перегородка доходит до потолка, ее обкладывают фигурным карнизом.

Перегородки, изготовленные из древесины ценных пород, после установки покрывают лаком, а из хвойной древесины – окрашивают масляными или эмалевыми красками. При установке перегородок следят за тем, чтобы они имели вертикальное положение. Вертикальность установки перегородок проверяют отвесом. Отклонение от вертикали не должно превышать 3 мм на 1 м, а на всю высоту помещения – не более 10 мм.

Перегородки из гладких щитов устанавливают аналогично. Каркасную перегородку собирают из изготовленных на заводе брусков в горизонтальном положении на полу у места установки, а затем поднимают в вертикальное положение и крепят к полу гвоздями, а к стенам – ершами или гвоздями, после чего облицовывают с обеих сторон фанерой, покрытой шпоном из древесины ценных пород, окрашенными древесноволокнистыми плитами или плитами с рисунком, имитирующим древесину ценных пород. Если по условиям эксплуатации перегородка должна быть звуконепроницаема, внутри каркаса кладут один или два слоя мягких древесноволокнистых или минераловатных плит. После сборки и установки отвесом проверяют вертикальность перегородки. При креплении перегородки к каменным стенам в них заранее устанавливают антисептированные деревянные пробки. Плиты или фанера, предназначенные для облицовки перегородки, должны иметь ровную поверхность без впадин и выпуклостей. Плиту, фанеру крепят к каркасу гвоздями. Стыки смежных плит перекрывают профильными раскладками.

5. Монтаж панелей, тамбуров. Установка профильных деталей

Панели (отделочные) устанавливают в помещениях, в которых выполнены санитарно-технические и штукатурные работы, а также высушены стены.

До установки панелей на стенах размечают места установки брусков каркаса, исходя из размеров щитов, а также помещения. Каркас (бруски) крепят шурупами или ершами к установленным в стенах антисептированным деревянным пробкам. Каркас состоит из брусков сечением 25x80 мм. Шаг расположения брусков зависит от размера панели (ширины). Влажность досок каркаса должна быть не более 15 %.

Панели могут собираться на рейку, в паз и гребень и в четверть. Собранный каркас должен быть строго выверен по вертикали.

Панели устанавливают на пол. Облицовку стен панелями начинают с угла помещения, прижимая к каркасу панель и проверяя при этом вертикальность боковых граней, а затем ее прибивают к брускам каркаса гвоздями длиной 40 мм с шагом 300–400 мм. Гвозди сначала наживляют под углом в паз, а затем молотком добивают и добойником утапливают шляпки. Затем в паз вгоняют шпонку (рейку) (рис. 124, а) и устанавливают следующую панель. При креплении панелей в паз и гребень (рис. 124, б) первую панель устанавливают и крепят так же, как описано ранее. Вторую панель устанавливают вплотную к каркасу и загоняют гребень в паз ударом молотка, а с другой стороны паза крепят ее гвоздями к каркасу. Панели плотно подгоняют друг к другу.
