Распылительные головки для дождевальных установок

Простейшим распылительным наконечником является щелевой (рис. 12, а). Такой наконечник можно сделать не только для дождевальной установки, но и для полива из шланга вручную. Его делают из куска металлической трубки – латунной, алюминиевой или стальной. Один конец ее сплющивают молотком до узкой, равномерной по ширине щели шириной 1,0–1,5 мм. Чтобы щель получилась аккуратной, в трубу предварительно вкладывают металлическую пластинку соответствующей толщины. Потом пластинку вынимают, удаляют с кромок щели заусенцы и неровности, обработав напильником или надфилем.

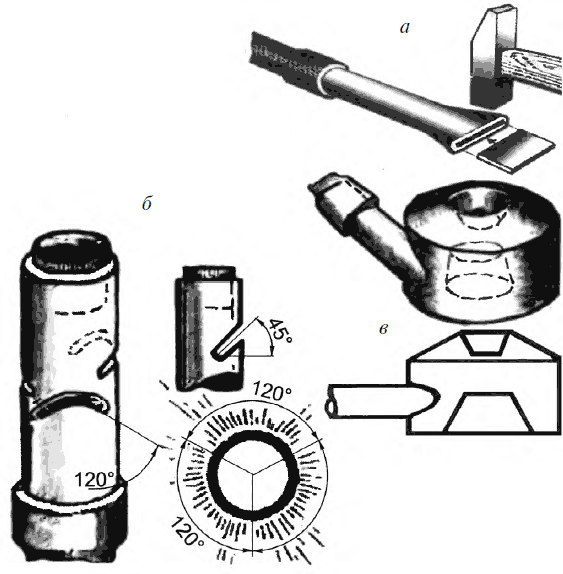

Рис. 12. Дождевальные головки:

а – щелевая насадка для шланга; б – щелевая насадка для стационарного использования; в – турбулентный распылитель

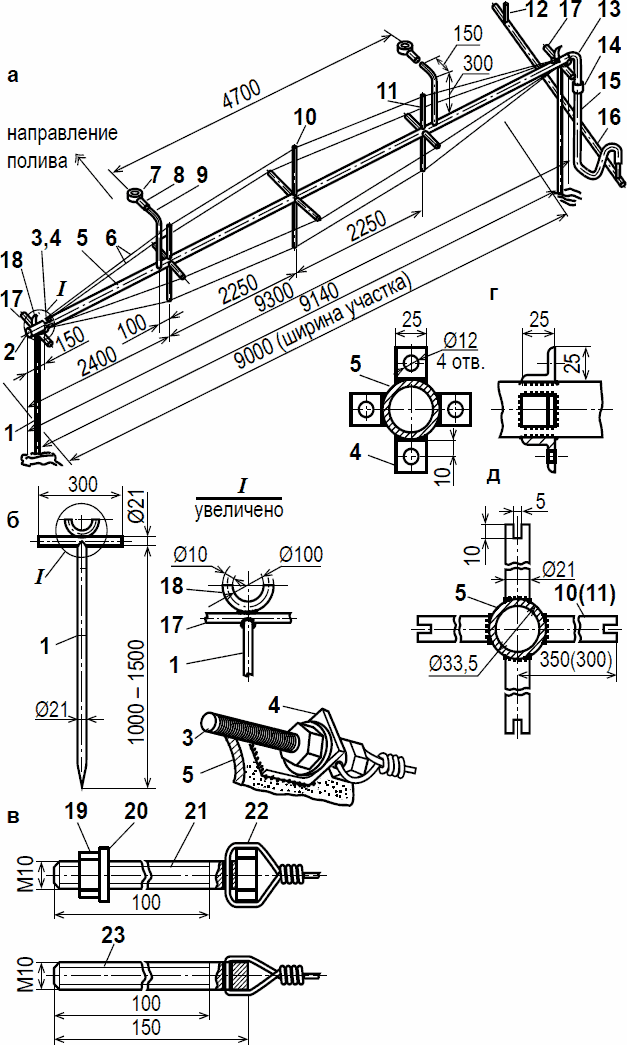

Для дождевальной установки больше подходит другой вариант щелевого наконечника. Он тоже очень прост и тоже изготовлен из куска металлической трубки, диаметр которой соответствует внутреннему диаметру шланга. На один конец трубы поставьте на резьбе заглушку или надежно забейте его деревянной пробкой (рис. 12, б). Дальнейшие операции соответствуют процессу изготовления переносной дождевальной установки, описанной ранее (см. рис. 10). В стенке трубы сделайте узкую, около 1 мм, косую прорезь под углом примерно 45° к оси. Кромки хорошо обработайте надфилем, чтобы не было заусенцев. Боковая щель в трубе обеспечивает веерное распыление воды в секторе примерно 120° на расстояние от 3 до 7 м при давлении воды в водопроводе 1–2 атм. Чтобы обеспечить полив по всей окружности, надо сделать в трубе три прорези на разных уровнях, немного перекрывающих друг друга. Правда, полив будет не совсем равномерным – вблизи распылителя участок останется почти сухим. Чтобы компенсировать этот недостаток во время полива придется постепенно менять напор воды, перекрывая понемногу кран на водоразборной точке.

Турбулентный переносной распылитель обеспечивает очень мелкое и равномерное распыление воды в радиусе 1–2 м. Его хорошо использовать для полива плодовых деревьев и кустарников, для опрыскивания их листвы. Такой распылитель можно оставить под деревом или кустом без присмотра на длительное время – при поливе не образуется луж, не размывается почва и вся вода полностью впитывается в почву. Общий вид и разрез турбулентного распылителя показан на рис. 12, в. Изготовить его можно из жестяных консервных банок. За основу берут стандартную банку диаметром 8,5 см или поменьше. Из другой банки выкраивают мелкие детали и патрубок для шланга. Все детали спаивают оловянно-свинцовым припоем. Чтобы распылитель служил дольше, изнутри и снаружи его покрывают лаком, лучше битумным.

Среди распылительных устройств, применяемых в дождевальных установках, широко распространены дефлекторные насадки с конусным распылителем. Они просты по конструкции и в эксплуатации и отличаются хорошим качеством создаваемого искусственного дождя. Струя воды, выходя из отверстия такой насадки под небольшим напором, попадает на дефлектор и разбивается об него, превращаясь в капли, которые равномерно разбрызгиваются в радиальном направлении. При небольшом расходе воды дождь из таких распылителей способен оросить достаточно большую площадь.

По этому принципу устроен массово выпускаемый промышленностью распылитель воды огородный РВО-8. Он представляет собой литой алюминиевый корпус (рис. 13) с кронштейном, на котором размещена крыльчатка-дефлектор, регулируемая винтом. Меняя с помощью винта высоту расположения крыльчатки, можно менять радиус дождевания. После регулировки винт крепят контргайкой. Для сочленения с подводящей воду трубой или штуцером, соединенным с резиновым шлангом, в корпусе распылителя сделана резьба 1/2 ". При напоре воды 15–20 м распылитель обеспечивает полив по кругу диаметром до 8 метров.

Рис. 13. Распылитель воды огородный РВО-8:

1 – винт; 2 – контргайка; 3 – кронштейн; 4 – крыльчатка дефлектора; 5 – корпус

Очень похожую конструкцию легко сделать самостоятельно. Для этого понадобится отрезок водопроводной трубы длиной 2 м. С одного конца на ней делают кольцевые проточки под шланг, а с другого нарезают резьбу. Трубу сгибают под прямым углом, как показано на рис. 14. Чтобы сопло распылителя было направлено вертикально вверх, трубу приваривают (или крепят иным способом) к массивной металлической пластинке.

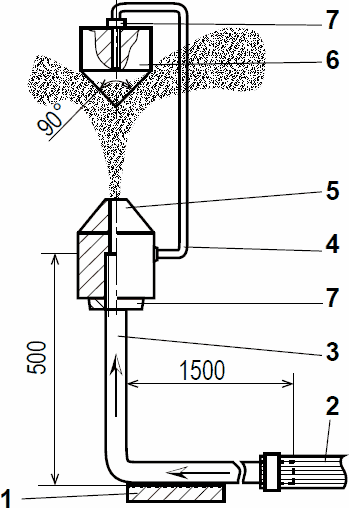

Рис. 14. Самодельный дефлекторный дождеватель:

1 – опора (металлическая пластина); 2 – шланг; 3 – труба; 4 – кронштейн; 5 – сопло; 6 – конус-опрыскиватель; 7 – контргайки

Из металла вытачивают два конуса. Нижний конус должен иметь сквозное отверстие диаметром 8–10 мм, в верхнем (дефлекторе) делают отверстие с резьбой и крепят контргайкой на кронштейне из проволоки 5 мм. Нижний конус навинчивают на трубу и фиксируют с помощью гайки. Верхний конус необходимо отшлифовать, что позволит получить распыление воды в виде мельчайших капель. Регулировать высоту дефлектора можно, накручивая его по резьбе кронштейна.

Теперь рассмотрим конструкцию более совершенной дефлекторной распылительной головки. Сделать ее тоже не составит труда, если у вас есть доступ к токарному станку. Выточить ее можно из стали, но лучше – из цветного металла, чтобы не ржавела. Головка состоит из корпуса, шайбы с отверстиями и подвижного дефлектора в форме конуса с осью [12] (рис. 15).

В центре решетчатой шайбы выполнено отверстие с резьбой, в которое вворачивается ось конуса дефлектора. С наружной стороны шайба имеет дюймовую резьбу для ввинчивания в корпус. Это же резьбовое отверстие корпуса служит и для навинчивания собранной головки на водовод той или иной дождевальной установки [13] . Дефлектор можно выточить одной деталью вместе с осью и регулировочной рукояткой, с помощью которой удобно регулировать зазор, или навинтить его на резьбовую шпильку М6. В последнем случае конус фиксируется контргайкой, которая заодно будет регулировочной рукояткой.

12

Вместо такой специально выточенной детали можно использовать подходящий по длине болт М6 с конической головкой.

13

Такую головку можно крепить непосредственно на водопроводную трубу с проходным диаметром 1" или, уменьшив диаметр внутреннего отверстия корпуса и диаметр решетчатой шайбы – 3/4 ". Для крепления к трубе 1/2 " потребуется изготовить переходник.

При подаче воды в распылитель она проходит сквозь перфорацию в перегородке, попадает в зазор между головкой винта и корпусом насадки и распадающимся на капли веером летит на землю. Чтобы вода распылялась более равномерно, по кругу на нижней стороне конусной головки можно проточить 3–4 концентрические канавки. Они будут закручивать струйки воды.

Рис. 15. Универсальная распылительная головка для дождевальной установки:

1 – регулировочная рукоятка с накаткой; 2 – конус; 3 – корпус; 4 – отверстие для выхода струи воды; 5 – ось; 6 – решетчатая шайба

Если же доступ к станочной базе отсутствует, можно взять отрезок дюймовой трубы и нарезать внутри резьбу с двух сторон. Снизу в резьбу вворачивают заранее подготовленную втулку с отверстиями, а сверху – заглушку с просверленным отверстием для оси дефлектора. Роль дефлектора вместе с осью может исполнять болт М6 с потайной головкой.

В любом случае качество распыления легко отрегулировать вручную. Для этого достаточно немного ввинтить или вывинтить ось конуса, соответственно уменьшив или увеличив размер щели, через которую вода вырывается наружу.

Роторный распылитель воды для полива сада, который будет работать от любой водопроводной сети, можно сделать и следующим образом. В его корпусе на подшипниках установлена сантехническая поворотная водопроводная втулка. Снизу к ней подводят воду от бака или насоса, а сверху устанавливают крестовину с тремя распылителями: два щелевых – на согнутых резиновых или пластиковых трубках по бокам, и один дефлекторный – сверху (рис. 16). Последний поливает территорию вблизи распылителя, а два первых – более отдаленные участки. Когда в тройник поступает вода, он начинает вращаться от реактивной силы струи. Такой распылитель можно устанавливать на треногу высотой до 2 метров.
