Советские авиационные ракеты "Воздух-воздух"

Р-55 (изделие 67)

Тепловая ГСН была использована при модернизации К-5. Ракета Р-55 (изделие 67), сохранив общую компоновочную схему хорошо отработанной К-5, помимо ТГСН типа ТГС-59, получила оптический взрыватель «Заря», окна которого опоясывали корпус. Ракета имела новое крыло и рули увеличенной площади и более мощные рулевые приводы, сохранив от прежней лишь двигатель ПРД-45. Для сохранения центровки ракеты освободившиеся от аппаратуры объемы хвостового отсека заняла дополнительная осколочно-фугасная БЧ. Атака Р-55 могла производиться на пересекающихся курсах при маневрировании цели с перегрузками до 3 единиц, при этом благодаря меньшей нагрузке на крыло Р-55 существенно превосходила Р-ЗС в маневренности и имела большую дальность. Производство Р-55 началось в 1967 году, а на вооружение она была принята в январе 1969 года.

Р-13М на пусковом устройстве АЛУ-13МТ

Подвеска Р-60М и Р- 13М на польском МиГ-21 бис

На вооружении Су-9 эта ракета оставалась и в 70-е годы, а в качестве оборонительного оружия бомбардировщика Су-24 - до появления ракет нового поколения Р-60. В экипаже Су-24 летчик производил пуск и прицеливание визуально, а штурман мог использовать бортовой теплопеленгатор и радиолокационный прицел «Орион-А».

К-13М (изделие 380)

Изменившийся характер и новые приемы воздушного боя требовали создания более совершенных образцов ракетного вооружения, особенно ракет малой дальности с повышенной маневренностью, чувствительностью ГСН и расширенными возможностями их пуска по минимальной дальности и перегрузкам, возникающим в ближнем бою. Решались эти задачи поиском новых аэродинамических схем, повышением эффективности рулевых поверхностей и переходом на современную элементную базу электроники систем управления УР.

Первой из ракет малой дальности нового поколения стал созданная в 1969 году и принятая на вооружение в январе 1974 года модернизированная УР Р-13М (К-13М, изделие 380), отличающаяся от своей предшественницы увеличенной площадью и формой оперения и рулей с косыми роллеронами, лучше демпфировавшими скорость крена, мощностью их приводов, повышенной чувствительностью охлаждаемой азотом ТГСН «Иней». Возможности ГСН, двигатель с тягой 2800 кГс и увеличенным импульсом, а также возросшее до 54 с время управляемого полета позволили довести до 15 км дальность пуска. Высокая скорость отработки координатора (подвижного чувствительного элемента ТГСН, производящего пеленгацию цели), возросшая более чем вдвое, по сравнению с Р-ЗС и достигшая 12 град/с, обеспечила ракете возможность отслеживать быстро маневрирующую цель без срыва захвата. Тепловой взрыватель заменил более надежный радиовзрыватель «Синица», срабатывавший при сближении с целью на расстоянии до 5 м. Уменьшение расстояния по сравнению с Р-ЗС диктовалось большей точностью попадания и устройством БЧ нового типа - стержневой, имевшей набор поражающих элементов в виде сетки из 200-мм стержней, уложенных вдоль корпуса и сваренных между собой концами в шахматном порядке. При подрыве заряда БЧ разворачивающаяся сетка из 744 стержней образовывала кольцо большой насыщенности, буквально рассекающее цель. После разрыва стержни разлетаются, сохраняя убойную силу, однако, наибольшая эффективность достигается при их воздействии в виде цельного кольца. Радиус эффективного поражения БЧ составлял 7,5 м, соответствуя радиусу кольца. При прямом попадании срабатывал контактный реакционный взрыватель. Пуск Р-13М был возможен при маневрах с перегрузкой до 3,5 - 4 д. На пусковых устройствах АПУ-13МТ/БС она нашла применение на МиГ-21, МиГ-23 и Су-22.

Р- 13М (изделие 380)

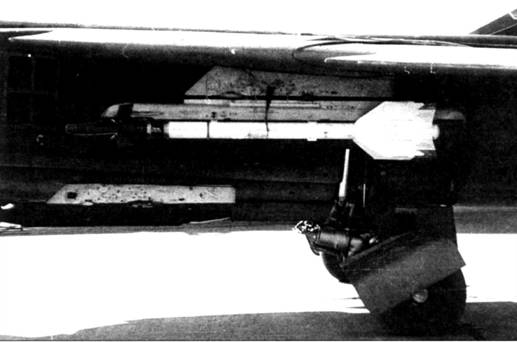

Р-13М1 под крылом истребителя МиГ-23МЛД

Р-13М1 (изделие 380М)

Для маневренного ближнего боя был разработан вариант Р-13М1 (изделие 380М) с ГСН «Иней-М», несколько увеличенным крылом и измененной геометрией рулевых поверхностей. Р-13М1 имела лучшую управляемость при малых радиусах виражей и больших углах атаки и могла применяться при перегрузках до 5 - 6 д, однако ненадежность радиовзрывателя новой конструкции привела к скорому снятию ее с вооружения.

Использование авиации в локальных войнах привело к необходимости совершенствования ракетного оружия. Ракеты первого поколения, применявшиеся в боях, оказались недостаточно эффективными, сковывали летчика, ограничивали тактические приемы и были малопригодны в ближнем маневренном бою (преждевременно отвергнутом теоретиками, но сплошь и рядом возникавшем на практике). Варианты начала и развития боя, быстро меняющееся взаимное положение машин, неожиданные ракурсы атак, скорости и перегрузки при маневрах противников делали первостепенным оснащение истребителей новым оружием, специально предназначенным для маневренного воздушного боя. В силу требований такие ракеты должны были обладать небольшими размерами и массой, что делало возможным размещение на истребителе большего их числа, не ограничиваясь обычной парой, от силы - четырьмя ракетами. Это в известной мере развязывало руки летчику в бою, позволяя более раскованно и гибко строить воздушный бой (прежде рекомендованный ограничивать пресловутой «одной победной атакой»).

Третье поколение авиационных ракет Р-60 (изделие 62)

К новому поколению УР малой дальности принадлежала принятая на вооружение в декабре 1973 года Р-60 (изделие 62) разработки ГосМКБ «Вымпел». Р-60 выполнена по новой аэродинамической схеме с крылом малой площади и дестабилизирующими пластинами в носовой части для уменьшения устойчивости и повышения эффективности рулей. Это позволяет компактной ракете массой всего 43 кг обладать отличной маневренностью. Р-60 имеет ТГСН «Комар», охлаждение фотоэлемента которой не предусмотрено - чувствительность ее для захвата с малой дальности достаточна, а на первый план при разработке выдвигалась подвижность координатора при слежении за маневренной целью, достигшая 35 град/сек и ширина диапазона углов сопровождения цели в 30…350. Принципиально новым стало целеуказание ГСН от «борта» истребителя с помощью его РАС или тепло пеленгатора, указывающего азимут и положение цели по вертикали с углами до 120 (прежде лдя этого приходилось «целиться» всей машиной, наводя ГСН). Пуск Р-60 возможен с расстояния 200 - 250 м при перегрузках до семи единиц, а конструкция самой ракеты выдерживает 42-кратные перегрузки. Как и другие УР этого класса, вначале она 3 - 5 с разгоняется двигателем, а конечный участок полета к цели, набрав скорость, пролетает инертно. Двигатель ПРД-259 имеет переменную тягу с более мощным стартовым импульсом. Радиовзрыватель срабатывает при пролете в 5 м от цели. БЧ массой 3 кг - стержневая.

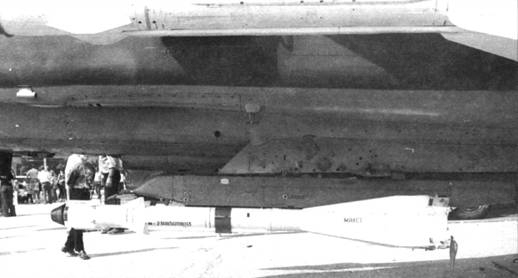

Макетная Р-60 на АПУ-60-1 под фюзеляжем истребителя МиГ-23М

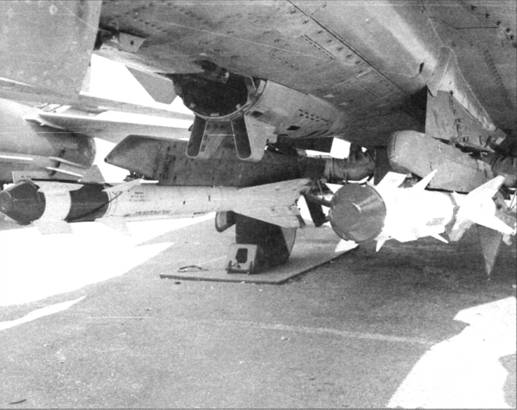

Подвеска Р-60М на спаренной пусковой АПУ-60-ll самолета МиГ-21 бис индийских ВВС

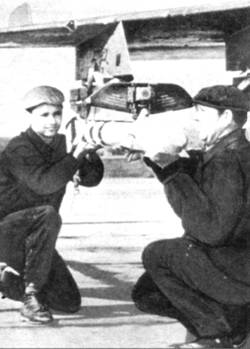

Техники снаряжают МиГ-21 учебным изделием УЗР-60

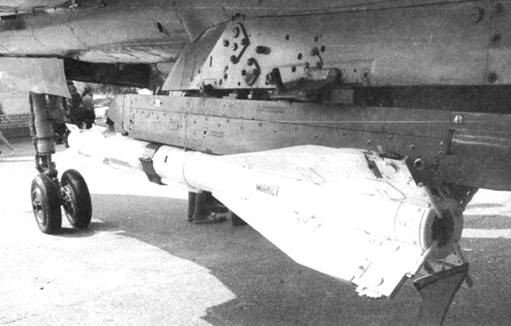

Подфюзеляжная подвеска Р-60 самолета МиГ-23М (пушка снята)

Модернизированные Р-60М и МК имеют усовершенствованную ИК ГСН с большим углом целеуказания (для слежения за высокоподвижной целью) и усиленную БЧ массой 3,5 кг. с новым стержневым снаряжением. Охлаждение фоторезистора ГСН «Комар-М» повысило чувствительность, позволив применять ракеты и в передней полусфере, увеличив дальность пуска на полкилометра. Расчетная вероятность поражения цели одной Р-60 на ближней дистанции составляет 0,9. Для учебных целей предназначена УЗР-60 (учебно-записывающая, с регистратором), лишенная крыла и двигателя.

Высокие характеристики Р-60 обусловили ее принятие на вооружение многих боевых самолетов: МиГ-21, -23, -27, -29, -25 и -31, Су-15, Су-17, а в качестве оборонительного оружия - и на Су-24 и Су-25. Этому способствовала и продуманная конструкция пусковых устройств АПУ-60-1 и -И (второй позволяет подвешивать сразу две ракеты), которые можно разместить на обычных узлах подвески, имеющих механические замки и единственный электроразъем для подачи команд на ракету. Высокие качества Р-60 были подтверждены в боях между сирийскими и израильскими самолетами над Ливаном в 1982 году. При ее пусках отмечены были случаи попадания точно в сопла двигателей самолетов противника.

Разнообразные ситуации и тактические приемы, возникающие в воздушных боях, обозначили к середине 60-х годов еще одну тенденцию - ракетные атаки со средней дальности. Преимущество при завязывании боя оказывалось за тем, кто раньше и на большем расстоянии обнаруживал и опознавал противника и мог произвести по нему пуск ракеты. Нетипичные для прежних теорий возможности возникали и при групповом воздушном бое, в ходе которого быстро менялись расстояния и ракурсы вероятных атак, в том числе на встречных и пересекающихся курсах. Фронтовым истребителям требовалась надежная УР средней дальности со всеракурсной ГСН, которая бы стала ответом на американскую AIM-7 «Сперроу».
