Выпускавшийся с 1931 года двухбашенный вариант мало чем отличался от британского прототипа. Клепаный корпус танка имел коробчатое сечение. На подбашенной коробке с вертикальным лобовым листом на шариковых опорах размещались две башни цилиндрической формы. В каждой из них предусматривалось место для одного члена экипажа. Механик-водитель располагался в передней части корпуса справа. Пожалуй, единственным отличием первых серийных Т-26 от английских машин было то, что их башни были приспособлены для установки пулеметов ДТ, а на танках Vickers имелись круглые амбразуры вместо прямоугольных. С осени 1931 года на танках так называемой «второй серии» стали устанавливаться башни увеличенной высоты со смотровым окном. В крышке люка механика-водителя прорезали смотровую щель, но еще без стеклоблока триплекс. С 1 марта 1932 года на Т-26 над коробом воздуховывода начали устанавливать специальный кожух, предохранявший от осадков, прежде всего — снега. Спустя месяц этот кожух стал выполняться как единое целое с коробом воздуховывода.
На танке устанавливался
В ходовую часть применительно к одному борту входили восемь сдвоенных обрезиненных опорных катков диаметром 300 мм, сблокированных попарно в четыре балансирные тележки, подвешенные на листовых четверть эллиптических рессорах, четыре обрезиненных поддерживающих катка диаметром 254 мм, направляющее колесо с кривошипным натяжным механизмом и ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное). Гусеницы шириной 260 мм изготавливались из хромоникелевой или марганцовистой стати.
Средств внешней связи на линейных танках не было. Для связи командира с механиком-водителем первоначально устанавливалась «звуковая труба», впоследствии замененная светосигнальным устройством.

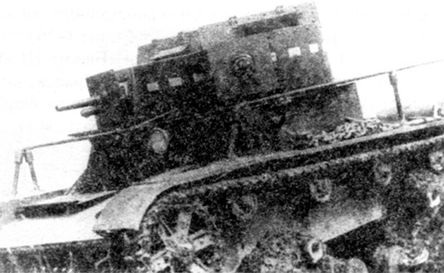

Легкий танк Т-26. Двухбашенная модификация с пушечно-пулеметным вооружением. По периметру корпуса установлена поручневая антенна
В начале 1932 года встал вопрос об усилении вооружения Т-26, так как пулеметные машины не могли «поражать огневые точки неприятеля на большом расстоянии и обороняться от нападения вражеских танков-истребителей». В марте 1932 года на АНИОП прибыл танк Т-26, вместо правой башни которого была установлена малая орудийная башня опытного тяжелого танка Т-35-1, вооруженная 37-мм пушкой ПС-2. В апреле того же года такие башни испытывались еще на двух танках Т-26. Орудие ПС-2 имело для своего времени очень хорошие характеристики, но на вооружение РККА принято не было, так как ГАУ отдавало предпочтение немецкой 37-мм пушке Rheinmetall. На основе последней была создана и принята на вооружение пушка Б-3 (5К). По сравнению с ПС-2, Б-3 имела меньшие откат и размер казенника, что позволяло установить ее в штатную пулеметную башню Т-26 почти без переделок. Однако завод № 8 им. Калинина не смог наладить выпуск пушек Б-3 в необходимых количествах. Кроме того, с лета 1932 года все наличные орудия Б-3 передавались для вооружения танков БТ-2. Поэтому в правой пулеметной башне Т-26 устанавливалась 37-мм пушка ПС-1 (или «Гочкис-ПС»), хорошо освоенная промышленностью. Правда, выпуск этих орудий сворачивался, а их запас на складах оказался не столь велик, как ожидалось. Поэтому пришлось демонтировать пушки с передаваемых в СОАВИАХИМ или списываемых танков Т-18 и даже «Рено». Согласно плану перевооружения пушки должны были устанавливаться на каждый пятый танк. В действительности же таких машин изготовили несколько больше: из 1627 двухбашенных танков, выпущенных в 1931–1933 годах, пушкой ПС-1 было вооружено около 450 машин.
В марте 1932 года на вооружение Красной Армии была принята 45-мм противотанковая пушка 19К, разработанная на заводе № 8. Вслед за ней спроектировали ее установку и танк, которая получила название «45-мм танковая пушка обр. 1932 г.» и заводской индекс 20К. По сравнению с ПС-2 танковая пушка 20К имела ряд преимуществ. Несколько увеличилась бронепробиваемость, резко возросла (с 0,645 кг до 2,15 кг) масса осколочного снаряда, а масса взрывчатого вещества в снаряде — с 22 г до 118 г. Наконец, была увеличена скорострельность за счет введения вертикального клинового полуавтоматического затвора. Правда, отладка полуавтоматики заняла около четырех лет, и только в 1935 году слали поступать пушки с отлаженной полуавтоматикой на всех типах боеприпасов.

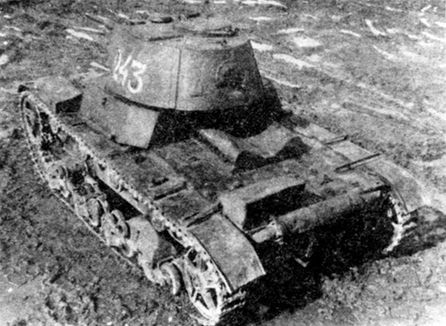

Огнеметный танк ХТ-130
В декабре 1932 года Комитет Обороны предписал выпускать танки Т-26 с 45-мм пушкой. Под эту пушку, спаренную с пулеметом ДТ, для танков Т-26 и БТ-2 была спроектирована новая башня. Испытания стрельбой показали полную ее надежность.
С 1935 года на танках устанавливалась 45-мм пушка обр. 1934 года. На этой пушке полуавтоматика механического типа была заменена полуавтоматикой инерционного типа. Последняя работала полностью только при стрельбе бронебойными снарядами; при стрельбе осколочными — как четверть автоматики, т. е. открывание затвора и экстрактирование гильз производились вручную и при вкладывании очередного патрона в камору затвор закрывался автоматически. Это объясняется различными начальными скоростями бронебойного и осколочного снарядов.
С 1935 года корпуса и башни танков стали изготавливать с использованием электросварки.

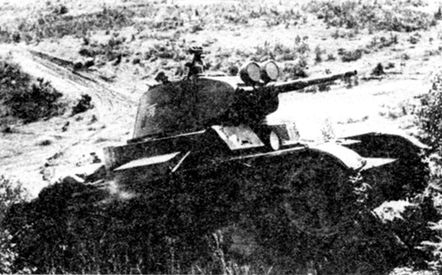

Боекомплект пушки уменьшился до 122 выстрелов (у машин с радиостанцией — 82), была увеличена емкость топливного бака. Масса танка возросла до 9,6 т. В 1936 году ввели съемный резиновый бандаж на опорных катках, изменили натяжной механизм и в нише башни установили второй пулемет ДТ. При этом боекомплект пушки сократился со 136 до 102 выстрелов (на танках без радиостанции), а масса танка возросла до 9,65 т. В 1937 году на части машин стали монтировать зенитные пулеметы ДТ на турельных установках. На пушке поставили две фары-прожектора так называемого «боевого света», ввели новое ВКУ-3 и переговорное устройство ТПУ-3. Двигатель форсировали, и его максимальная мощность возросла с 90 до 95 л.с. В 1937 году выпускались только радиотанки, причем с радиостанциями 71-ГК-3. Боекомплект танков с радиостанцией достиг 147 выстрелов (107 у танков без рации) и 3087 патронов. Масса танка составила 9,75 т.Легкий танк Т-26 обр. 1938 г. с конической башней. На маске пушки установлены прожекторы «боевого света»
В 1938 году на Т-26 вместо цилиндрической установили башню конической формы с 45-мм пушкой обр. 1934 года. В пушках выпуска 1937-го и 1938 годов появился электрический затвор, обеспечивавший производство выстрела ударным способом и с помощью электротока. Пушки с электрозатвором оснащались телескопическим прицелом ТОП-1 (с 1938 года — ТОС), стабилизированным в вертикальной плоскости. В отличие от танков прежних выпусков, имевших один 182-литровый топливный бак, на машине поставили два таких бака емкостью 110 и 180 л. что позволило увеличить запас хода. Боевая масса составила 10,28 т.
Танки Т-26 с конической башней и прямой подбашенной коробкой различались наличием или отсутствием радиостанции 71-ТК-3 с поручневой антенной, кормового башенного пулемета ДТ, зенитной пулеметной установки и прожекторов «боевого света». Кроме того, существовало два типа конических башен — со сварным и штампованным лобовыми щитами. На части танков, главным образом с радиостанциями, устанавливалась командирская панорама ПТК.
В 1939 году прошла очередная модернизация танка, в ходе которой ввели подбашенную коробку с наклонными бронелистами, на части машин изъяли кормовой пулемет, а вместо него смонтировали дополнительную боеукладку на 32 снаряда. В результате боекомплект на танках без радиостанции возрос до 205 выстрелов и 3654 (58 дисков) патронов. На танках с рацией он составлял 165 выстрелов и 3213 патронов. Переговорное устройство ТПУ-3 было заменено на ТПУ-2. Некоторым изменениям подвергся двигатель (поднята степень сжатия), после чего его мощность достигла 97 л.с. Подверглась изменениям и ходовая часть, главным образом в сторону усиления подвески. От танков Т-26 предыдущей модификации машины с наклонной подбашенной коробкой отличались и наружной укладкой ЗИПа.
В 1940 году был проведен последний цикл изменений конструкции танка Т-26. На часть машин во время войны с Финляндией установили экраны. Цементированную броню подбашенной коробки толщиной 15 мм заменили на гомогенную толщиной 20 мм. Кроме того, ввели унифицированный смотровой прибор, новый погон башни и бакелитирование топливных баков. Масса Т-26 с экранами превысила 12 т.
На базе Т-26 выпускалось большое количество боевых машин специального назначения: огнеметные танки ХТ-26, ХТ-130 и ХТ-133, мостоукладчики СТ-26, телемеханические танки ТТ-26 и ТУ-26, самоходно-артиллерийские установки СУ-5-2, артиллерийские тягачи, бронетранспортеры и др.
Первым танковым соединением, получившим Т-26, была 1-я механизированная бригада имени К. Б. Калиновского (МВО). Машины, поступившие в войска до конца 1931 года, не имели вооружения и предназначались в основном для обучения. Более или менее нормальная их эксплуатация началась только в 1932 году. Тогда же был утвержден новый штат мехбригады, по которому в ее составе должно было быть 178 танков Т-26. По этому штату началось формирование и других механизированных бригад.
Изучение и обобщение опыта учений, проведенных в 1931–1932 годах, выявили необходимость создания еще более крупных соединений. После предварительной проработки этого вопроса Штаб РККА (так в те годы именовался Генеральный штаб) разработал организационно-штатную структуру механизированного корпуса. Их формирование началось с осени 1932 года в Московском, Украинском и Ленинградском военных округах. В корпус входили две мехбригады, одна из которых имела на вооружении танки Т-26, а другая — БТ. С 1935 года мехкорпуса стали вооружаться только танками БТ.
С момента поступления в войска Т-26 обр. 1933 года типовым в мехбригадах на какое-то время стал смешанный взвод, состоявший из одного однобашенного и двух двухбашенных танков. Однако по мере насыщения войск однобашенными танками двухбашенные машины в основном передали в учебно-боевые парки, а также в танкетные и танковые батальоны стрелковых дивизий. К началу 1935 года танковый батальон стрелковой дивизии состоял из трех танковых рот по 15 Т-26 в каждой.
Легкий танк Т-26 обр. 1938 г. с конической башней и наклонной броней подбашенной коробки
