На нем установлен электрический коллекторный двигатель, работающий от сети напряжением 220 В, потребляемая мощность составляет 0,6 кВт. Вес – 16 кг.
Машина имеет два редуктора – червячный, что типично для мини-культиваторов, и дополнительный шес теренчатый. Задачами последнего являются уменьшение оборотов двигателя, обеспечение высокого крутящего момента на выходном валу и изменение скорости, с которой вращаются фрезы. Благодаря этому двигатель запускается плавно, а при увеличении нагрузки есть возможность понизить обороты. Работоспособность мини-культиватора такая же, как и бензиновых моделей, но при этом он более экономичный.
Мини-культиватор оснащен реверсом, что значительно повышает удобство управления и делает его более маневренным, что необходимо при обработке земли в непосредственной близости от забора, дома и т. п. Достаточно просто в нужный момент переключиться, сдать назад и направить культиватор в соответствующую сторону.
Работа от розетки – еще одно из преимуществ этой конструкции. Чтобы он начал функционировать, достаточно включить его в сеть (не забудьте, что вам может понадобиться удлинитель). Кроме того, миникультиватор неприхотлив и экологичен.
«Волжанин КЭ-600» предназначен для нарезки гряд, обработки междурядий, культивации, окучивания, удаления сорной растительности и заделки удобрений.
В техническом паспорте к нему говорится, что данный мини-культиватор рассчитан на продолжительную работу без выключения. Это несколько преувеличено, потому что производительность агрегата ограничена рядом факторов, в частности шириной захвата, скоростью и нагревом мотора, хотя для последнего обстоятельства предусмотрено термореле.
Мини-культиватор комплектуется почвофрезой и в наибольшей степени подходит для применения на несложных работах в садах и огородах небольшой площади.

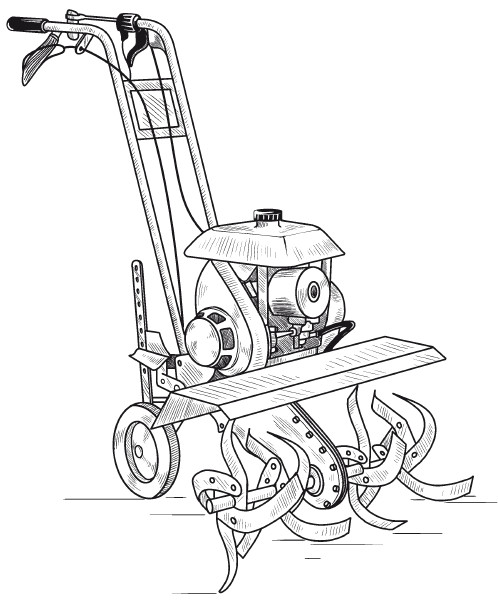

Еще одной популярной моделью является бытовой мотокультиватор «Крот МК-1 А-01 Ц» (Российская Федерация) (рис. 13).
На этому мотокультиваторе установлен бензиновый одноцилиндровый двухтактный двигатель мощностью 2,6 л. с. с горизонтальным коленчатым валом.
Объем бака – 1,8 л, в качестве топлива используется смесь бензина Аи-80 и масла М-12 ТП (40: 1). Вес – 51,5 кг.
Это один из самых распространенных мотокультиваторов, базовая модель которого была разработана 20 лет назад. На ее основе созданы различные модификации (без заднего хода, с двигателями иностранного производства мощностью 3,5 и 4 л. с.). В частности, недавно появилась модель с электродвигателем – «Крот ЭК-3 (с реверсом и без него). Такое долгожительство объясняется удачной конструкцией этого агрегата.
Если сравнивать безопасность двухтактника с подобным по мощности четырехтактным двигателем, он, конечно, уступает последнему по этому параметру. Однако у него есть другие несомненные плюсы: двухтактный двигатель хорошо зарекомендовал себя при обработке неровных участков и хорошо справляется с этим даже при угле наклона 25° (для четырехтактного мотора угол наклона не должен превышать 10°, о чем уже говорилось выше), он легок в обслуживании и неприхотлив. Более того, ремонт вполне по силам начинающему мастеру.
Мотокультиватор имеет одну переднюю и одну заднюю скорости, причем переключение осуществляется путем изменения вращения шестерен редуктора на противоположное, что делает машину более надежной и довольно компактной.
Удобство управления обеспечивается регулирующимися по высоте и ширине рукоятками. Мотокультиватор оснащен колесами, которые при обработке почвы откидываются наверх, а в опущенном положении помогают транспортировать его к месту использования. Кроме того, в передней части предусмотрена специальная ручка, с помощью которой намного удобнее загрузить мотокультиватор в автомобиль.
Качество обработки грунта, включающей фрезерование, культивацию, боронование, окучивание, прополку и нарезку гряд, является весьма высоким благодаря конструкции фрез (то есть машину можно применять на тяжелых глинистых почвах). При этом глубина воздействия составляет 25 см, а ширина захвата – 35–60 см (и это при не слишком мощном двигателе!).
Мотокультиватор укомплектован 4-секционной фрезой, запасными частями, набором инструментов и навесной сумкой. Дополнительно его можно оснастить окучником, полольниками, фронтальной сенокосилкой, насосной установкой, колесами с грунтозацепами, ведущими колесами, тележкой грузоподъемностью до 200 кг, дисками для защиты растений и кронштейном со сцепным устройством. Такой набор навесного оборудования расширяет перечень выполняемых операций.
«Крот МК-1 А-01 Ц» предназначен для использования в приусадебных садах и на огородах площадью от 4 до 10 соток. Кстати, еще одно достоинство – широкое сервисное обслуживание.

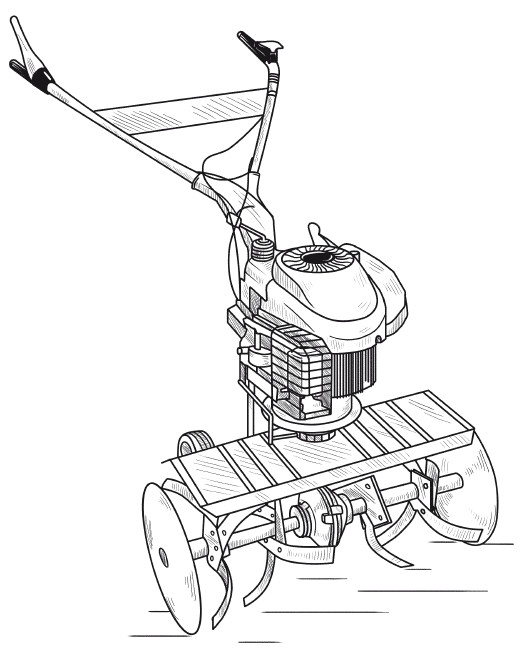

К профессиональным моделям относится мотокультиватор «Нева МК-100–07» (Российская Федерация) (рис. 14).
Этот мотокультиватор оснащен одноцилиндровым четырехтактным двигателем Robin-Subaru EY20–3 D (Япония) мощностью 5 л. с., который отличают простой запуск, легкость в обслуживании и повышенный моторесурс. Узлы и детали двигателя металлические, что увеличивает его прочность и надежность. В качестве топлива используется бензин Аи-92. Объем бака – 3,8 л. Это обеспечивает длительную непрерывную работу и необходимый для перемещения с тележкой запас хода. Вес – 51 кг.
Конструкция мотокультиватора вполне добротная и компактная. Низко расположенный центр тяжести делает его достаточно маневренным. Руль регулируется как по высоте, так и по углу поворота. Агрегат оборудован откидным опорным колесом, благодаря чему его можно без труда перемещать на небольшие расстояния и с легкостью управлять им при эксплуатации.
Редуктор шестеренно-цепной, заключен в стальной корпус. Поскольку он достаточно узкий, это позволяет с легкостью работать в междурядьях и не создает трудностей при заглублении.
Благодаря разнообразному навесному оборудованию мотокультиватор может выполнять множество функций, к которым относятся вспашка легких почв, рыхление, нарезка борозд, окучивание, выкапывание корнеплодов и транспортировка грузов.
В стандартный комплект, помимо самой машины, входят 4–6 секций почвофрезы. Дополнительно можно приобрести окучник, плуг-отвал, картофелекопалку, металлические колеса с грунтозацепами, резиновые колеса с литыми шинами и прицеп.
Таким образом, в мотокультиваторе «Нева МК100–07» большие возможности, которые дает высококлассный двигатель с качественной трансмиссией, сочетаются с компактностью, небольшим весом и способностью использовать различное навесное оборудование. Но при этом его стоимость меньше аналогичных импортных агрегатов. Данный мотокультиватор предназначен для садоводов и огородников – собственников небольших участков площадью 6–10 соток.
Еще одним представителем класса бытовых мотокультиваторов является модель «Тарпан ТМЗ-МК-04» (Российская Федерация (рис. 15).
Этот агрегат незаменим для владельцев дачных и приусадебных участков, поскольку является довольно многофункциональным. Он оснащен мощным бензиновым одноцилиндровым четырехтактным двигателем Briggs&Stratton Quantum I/C 650 (США) мощностью 6,5 л. с. (либо Honda GCV-160 (Япония) мощностью 5 л. с.) с вертикальным валом и праймером (устройством, которое подкачивает топливо, что обеспечивает быстрый и легкий запуск мотора). Редуктор червячный, он более надежен, чем ременная или цепная передача, которую чаще всего устанавливают на моделях этого вида.
«Тарпан ТМЗ-МК-04» относится к среднему классу машин (его вес составляет 45 кг). Центр тяжести смещен вниз, что значительно повышает его маневренность и устойчивость. Для обработки почвы агрегат снабжен ротационным культиватором, который без труда справляется с тяжелыми глинистыми почвами. Помимо рыхления, он может измельчать и заделывать в почву сорняки, а также перемешивать с землей внесенные удобрения, равномерно распределяя их на всю глубину обработки.
Мотокультиватор оборудован ротационными фрезами, колесами (для доставки к месту работы) и сошником, предназначенным для контроля глубины хода почвофрезы. Еще одно достоинство этой машины заключается в том, что ее легко транспортировать, поскольку ее конструкция такова, что может быть разобрана на две части – силовую и ходовую, при этом отсоединяются колеса и рукоятка. В результате агрегат легко входит в багажник обычного легкового автомобиля.
Благодаря различному навесному оборудованию данный мотокультиватор может применяться в саду и на участке в любое время года. Окучник в комбинации с полольниками необходим для посадки и выращивания картофеля, окучивания, нарезания борозд, гряд и прополки междурядий шириной 35–40 см. Мотокультиватор с защитными дисками предотвратит повреждение рядом находящихся растений в процессе работы. Имеется также втулка для присоединения дополнительной (третьей) пары почвофрез, с помощью которой ширину захвата можно увеличить до 100 см.
Скосить траву или сорную растительность позволяет косилка «Струна» (режущим элементом является полимерный шнур), причем она с легкостью очистит как открытый участок, то и труднодоступные места.
К мотокультиватору можно без труда присоединить (с помощью универсальной сцепки) плуг от мотоблока «Крот» и вспахать участок площадью до 20 соток.

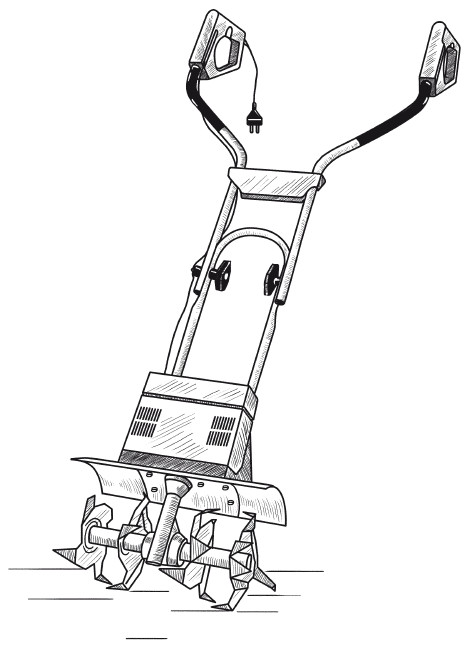

Серия бытовых электрокультиваторов представлена также моделью «Надежда» (Российская Федерация) (рис. 16).
Электрокультиваторы не столь широко распространены в нашей стране. Однако они имеют несомненные положительные качества, в частности просты в обслуживании, практически бесшумны, не выбрасывают в воздух вредные вещества.
Агрегат оснащен электрическим асинхронным конденсаторным двигателем мощностью 1,5 л. с. Вес – 45 кг. Недостаточная мощность не позволяет использовать культиватор на тяжелых почвах, зато он неплохо работает на окультуренных землях (с обработкой почвы в теплице или парнике он справляется довольно хорошо). Каждый час работы должен чередоваться с двадцатиминутным перерывом, что требуется для охлаждения двигателя.
У данного электрокультиватора отсутствуют обычные органы управления. Нет сцепления, что, с одной стороны, делает его более надежным, а с другой – создает проблемы в процессе управления машиной. Чтобы приступить к работе (окучиванию или культивации), надо слегка приподнять культиватор за рукоятки (почвофреза или окучник должны повиснуть в воздухе) и нажать кнопку пуска. При необходимости (в случае падения напряжения мощности двигателя может не хватить для запуска) выполните эту процедуру еще раз.Обслуживание культиватора необременительное и совершается с периодичностью 1 раз в 200 часов. Поскольку конструкция настолько проста, что ломаться в ней практически нечему, достаточно заменить масло в редукторе и смазке цепи. Несмотря на несколько примитивный вид электрокультиватор весьма функционален, предназначается для рыхления, окучивания и нарезки гряд и укомплектован окучником в виде лопастей и почвофрезой.

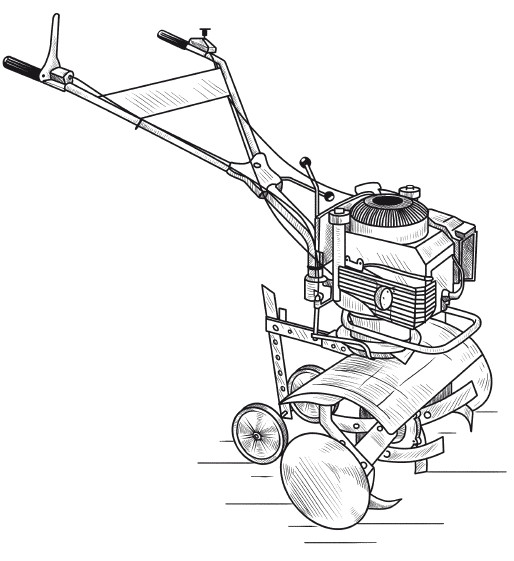

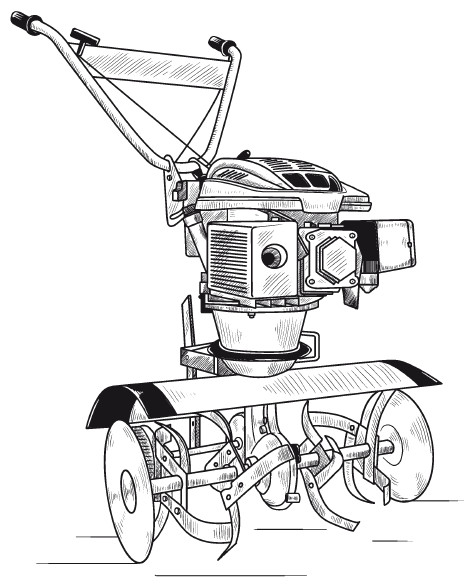

К бытовым мотокультиваторам относится и модель под названием «Мастер» (Российская Федерация» (рис. 17).
Рис. 17.
Мотокультиватор «Мастер»Это агрегат среднего класса, разработанный на основе мотокультиватора «MTD T/240». Собирается он из отечественных деталей, двигатель устанавливается импортный – Briggs&Stratton и Tecumseh (США), Honda (Япония) или Lifan (Китай) мощностью 4,5–5,5 л. с. Объем бака – 1,4 л. Вес – 42 кг.
Сцепление – сухая конусная муфта, используется червячный редуктор, имеется одна передняя скорость, а реверс отсутствует.
Одной из особенностей этой машины является модульная конструкция. Один из элементов – двигатель, а другой – рабочий механизм, который в зависимости, например, от времени года бывает разным, то есть летом можно установить сенокосилку, а зимой – снегоуборщик. Это означает, что мотокультиватор является не только сезонной, но и круглогодично востребованной техникой и способен работать с активным навесным оборудованием, как и «MTD T/240», хотя и здесь не все так однозначно. Дело в том, что последний в большей степени ориентирован на европейского потребителя, поэтому он укомплектован газонокосилкой, водяной помпой и измельчителем садового мусора. Наши пользователи еще не столь продвинуты, тем более что дачные участки по большей части заняты отнюдь не газоном.
В комплект «Мастера» входят 4 секции почвофрез ы, которые осуществляют культивацию на глубину до 25 см при ширине захвата 42–60 см, и защитные диски, чтобы не повредить расположенные рядом растения. Дополнительно можно приобрести редукторадаптер, снегоуборщик, сенокосилку, плуг, окучник, картофелекопатель, роторную щетку и тележку. Более того, все навесное оборудование «MTD T/240» тоже подходит к отечественному мотокультиватору.
Руль управления регулируется по высоте и углу поворота по горизонтали. Мотокультиватор имеет антивибрационные ручки, благодаря которым колебания практически не ощущаются.
Агрегат частично разбирается и в таком виде легко транспортируется в легковом автомобиле.

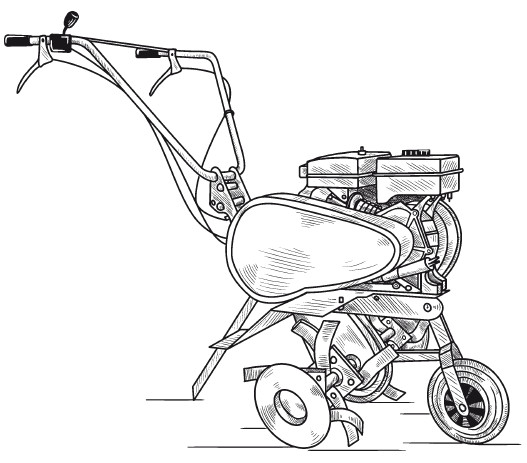

В качестве примера зарубежных бытовым мотокультиваторов можно привести модель «Husqvarna T-55 R» (Швеция) (рис. 18).
Эта модель относится к разряду серьезной техники и может быть рекомендована для обработки участков площадью не только 6 соток, но и в несколько раз больше.
На мотокультиваторе установлен одноцилиндровый четырехтактный двигатель мощностью 5,5 л. с. фирмы Briggs&Stratton Intec (США). Объем бака – 2,9 л, в качестве топлива используется бензин Аи-92. Вес – 50 кг.
Двигатель надежный и неприхотливый. При необходимости ремонта можно без особых проблем обратиться в мастерскую, поскольку имеется широкая сервисная сеть.
Конструкция вполне традиционная и настолько продуманная и аккуратная, что не производит впечатления сложной тяжелой техники, даже несмотря на довольно солидный вес с ним вполне справится и женщина.
Рулевая колонка поддается регулировке, ее можно свободно настроить под себя. Привод ременный с реверсом, что только добавляет удобства при эксплуатации.
Корпус редуктора узкий, поэтому машина легко выполняет культивацию на большую глубину (причем не требуется приложение дополнительных усилий) и используется в нешироких междурядьях.
В комплекте с мотокультиватором идет почвофреза, дополнительно можно также приобрести окучник и полольник.
Машина мощная, способна обработать большую площадь, предназначается для культивации, окучивания и нарезки гряд. Поскольку данная модель неплохо справляется с тяжелыми почвами, ее вполне можно отнести к классу профессиональных.

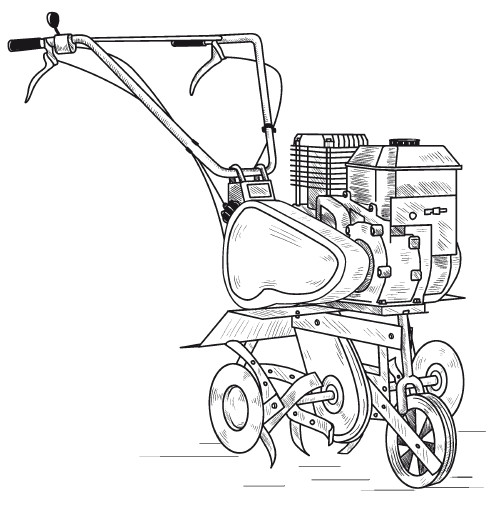

Еще одной популярной зарубежной моделью является бытовой мотокультиватор «Viking VH 440» (Франция) (рис. 19).
Мотокультиватор оснащен одноцилиндровым четырехтактным двигателем мощностью 3,5 л. с. Объем бака – 1,9 л, в качестве топлива используется бензин Аи-92. Вес – 38–39 кг.
Фирма, выпускающая мотокультиваторы под таким названием, известна своей качественной и дорогой садовой техникой (ее легко можно отличить от других по стандартной бело-зеленой гамме), отвечающей самым высоким требованиям, которые предъявляются к ней на всех стадиях производства. Поэтому такая машина надежная, прочная и долговечная.
На заводах во Франции собирают все узлы, только двигатель (Briggs&Stratton) производится в США. Благодаря высокому качеству никаких проблем с запуском, обслуживанием и эксплуатацией не предвидится. А при необходимости какого-либо ремонта можно обратиться в сервисные центры, которые широко распространены в нашей стране.
Компоновка типична для этого класса машин и включает горизонтальный коленвал, клиноременное сцепление и цепную передачу, которая находится в герметично запаянном корпусе и не предполагает никакого ремонта, поэтому при проблемах она заменяется полностью. (Кстати, фирма гарантирует ее безупречную работу в течение 5 лет.) Но, как правило, она добротная и служит долго. Несомненным плюсом является наличие реверса, что упрощает работу на участке.
Мотокультиватор отличают тщательно продуманный дизайн рыхлителей и удобное управление. Рулевая колонка имеет V-образную форму, угол ее наклона корректируется по высоте. Регулятор подачи топлива и рычаги сцепления расположены на ручках. Машина оборудована передним транспортировочным колесом, которое при эксплуатации откидывается наверх или демонтируется.
Данный мотокультиватор предназначается для рыхления почвы, поэтому поставляется с минимальным количеством навесного оборудования: в комплект, помимо самого агрегата, входят 4 секции почвофрезы. Дополнительно можно приобрести 2 секции поч вофрезы, аэратор, окучник и металлические колеса с грунтозацепами.
Количество почвофрез, которое устанавливается одновременно, зависит от качества почвы. Если она тяжелая и глинистая, то достаточно 2 штук, чтобы не перегружать двигатель, а если грунт легкий, можно навесить и 6 почвофрез, чтобы быстрее закончить работу. Вся процедура не потребует много времени, так как оборудование крепится откидными шплинтами. Чтобы они сработали, достаточно отжать фиксатор и извлечь шплинт.
Этот мотокультиватор предназначается для рыхления, окучивания, вспашки легких грунтов, аэрации газонов и рассчитан на обработку участка площадью от 6 до 10 соток.

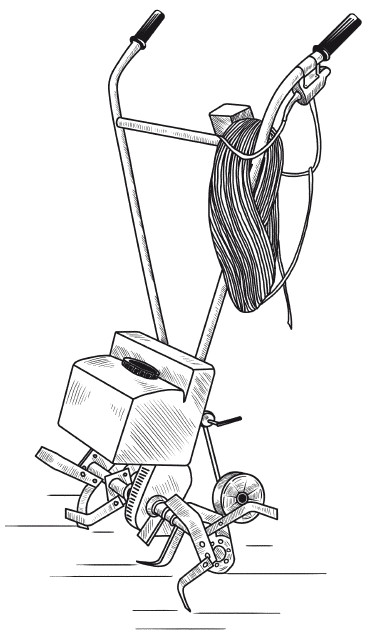

Бытовые мини-электрокультиваторы представлены моделью «Gardena EH 600/20» (Германия) (рис. 20).
В конструкции данного мини-электрокультиватора применен электрический асинхронный двигатель мощностью 0,8 л. с. Он работает от сети напряжением 220 В и весит 8 кг.
Модель компактная, о чем свидетельствует, например привод ножей, который в большей степени напоминает редуктор электродрели, а не трансмиссию мотокультиватора. Передача червячная, находится в корпусе с особой консистентной смазкой, который герметично запаян, то есть не предполагает никакого обслуживания. Ее ресурс рассчитан на 10 лет.
Благодаря складной рулевой колонке перевозка агрегата не представляет труда, поскольку в упакованном состоянии он помещается в сумке. Чтобы сложить мотокультиватор, необходимо просто открутить барашковые гайки, причем можно обойтись без инструмента, вполне достаточно мышечной силы рук.
Эксплуатация мотокультиватора отличается простотой и легкостью, тем более что он не нуждается в приложении каких-либо усилий, заглубляясь под действием своего веса.
Из-за своих конструктивных особенностей и габаритов мотокультиватор не рассчитан на обработку больших площадей. А наличие в комплекте только почвофрезы, вращающейся по направлению движения, указывает на то, что навесного оборудования для него нет. Максимум, на что можно рассчитывать, – это культивация, заделка удобрений и выравнивание уже вспаханного участка. Глубина обработки составляет 18 см, а ширина захвата – 20–33 см.
Данный мотокультиватор очень удобен для пожилых людей, с ним без труда справится и женщина.

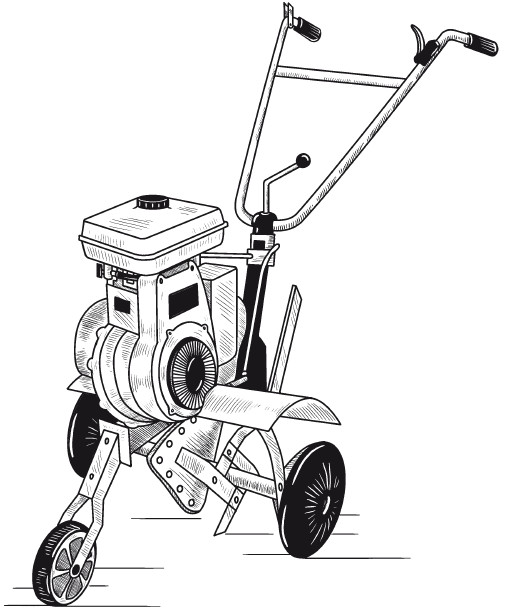

Еще одним зарубежным представителем серии бытовых мотокультиваторов является модель «MTD T/240» (Германия) (рис. 21).
Данный агрегат оснащен одноцилиндровым четырехтактным двигателем Tecumseh Centura (США) мощностью 5 л. с. Объем бака – 1,4 л, в качестве топлива используется бензин Аи-92. Вес – 39 кг.
Отличительной особенностью и несомненным достоинством данной модели является возможность усовершенствования и установки различного оборудования. Что весьма существенно, такая универсальность этого агрегата никак не отразилась на производительности при выполнении основного вида работ – культивации.
«MTD T/240» имеет модульную конструкцию. Это означает, что его силовую часть можно переставить на другую ходовую часть, например на рабочий механизм газонокосилки.
Двигатель также нельзя назвать традиционным, так как он снабжен системой смазки с плунжерным масляным насосом, благодаря которому масло поступает, например, к подшипникам коленчатого вала под давлением. Такое конструкторское решение имеет огромное значение, ведь культиватор нередко функционирует под большим углом наклона, в то время как при стандартной системе угол наклона не должен превышать 10°, иначе смазка перестает быть эффективной.
Данный мотокультиватор с его мощностью, весом и шириной захвата используется для обработки участков площадью 20–30 соток независимо от структуры почвы (вплоть до целинных земель).
В комплект входят 2 секции почвофрезы. Из дополнительного навесного оборудования есть возможность приобрести и использовать 2 почвофрезы, плуг-отвал, окучник, металлические колеса с грунтозацепами, тележку, сцепное приспособление, роторную газонокосилку. Благодаря этому такой мотокультиватор предназначается для нарезки гряд, рыхления, окучивания, вспашки, стрижки газонов и транспортировки грузов.
Довольно известным является бытовой мотокультиватор под названием «Caiman ECO 45 RC2» (Франция) (рис. 22).
