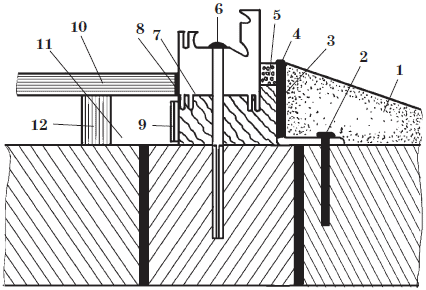

Рис. 6. Устройство фальшчетверти: 1 – штукатурный слой наружного откоса; 2 – шуруп; 3 – герметик; 4 – фальшчетверть; 5 – паропроницаемая лента; 6 – рамный дюбель; 7 – пенный утеплитель; 8 – герметик; 9 – пароизоляционная лента; 10 – элемент отделки внутреннего откоса; 11 – полость; 12 – рейка

При установке оконных блоков специалист должен контролировать горизонтальность основания с помощью уровня. Неправильно делать это, ориентируясь на линии проема, так как они могут иметь отклонения. Глубина установки оконного блока определяется в зависимости от проектного решения. В случае замены старых блоков и отсутствия проектного решения оконная коробка в однослойной ограждающей конструкции монтируется на расстоянии от внутренней поверхности стены, которое не превышает две трети ее толщины. Допустимо отклонение сторон коробки по вертикали и горизонтали не более 1,5 мм на 1 м длины и не более 3 мм на 1 м высоты конструкции.

Расположение крепежа при установке окна из ПВХ-профиля (1480x1480 мм) показано на рис. 7. Количество точек крепления зависит от размера конструкции.

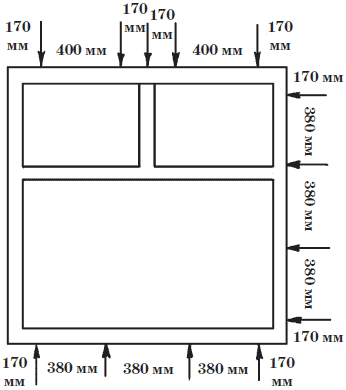

Рис. 7. Схема размещения крепежных элементов при монтаже окна из ПВХ-профиля

Подготовленная рама помещается в проем, после чего на ней отмечаются точки под отверстия для крепежа. Они должны соответствовать установленным в стене пробкам. Рама вынимается, а затем с ее наружной стороны просверливаются отверстия. Последнее обязательно, так как если этого не сделать, сверло разобьет диаметр отверстий. Затем в соответствии с их расположением выполняются отверстия в стене (под дюбели или другие крепежные элементы).

Следует обратить внимание на то, что расстояние между наружными сторонами рамы и проемом должно быть примерно одинаковым по всему периметру (15–30 мм). Очень важно соблюсти данное правило, так как от этого в дальнейшем будут зависеть нагрузки на уплотнители зазоров (они тоже должны быть одинаковыми по всему периметру).

Затем с рамы снимаются створки и защитная пленка (наружная). В случае с глухими окнами удаляется штапик, после чего вынимается стеклопакет. Рама заново устанавливается в проем и раскрепляется с помощью распорных колодок и технологических клиньев (полимерных или деревянных) (рис. 8).

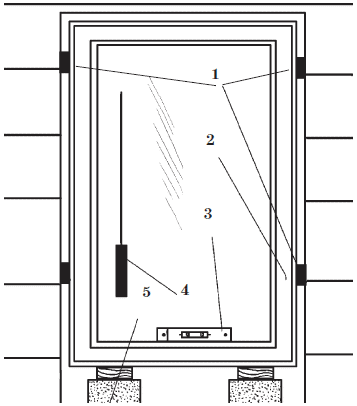

Рис. 8. Монтаж оконной рамы: 1 – клинья; 2 – рама; 3 – уровень; 4 – отвес; 5 – подставка под раму

Для герметизации окон используется монтажная пена. Если зазор превышает 30 мм (что нежелательно), то применяются более дешевые уплотнители. Но он не должен быть и слишком узким, так как в этом случае не получится выполнить качественную герметизацию.

На рис. 9 показаны оптимальные зазоры при установке оконных блоков. Помимо монтажной пены, для этих целей также используются силиконовые герметики и специальные уплотнительные ленты.

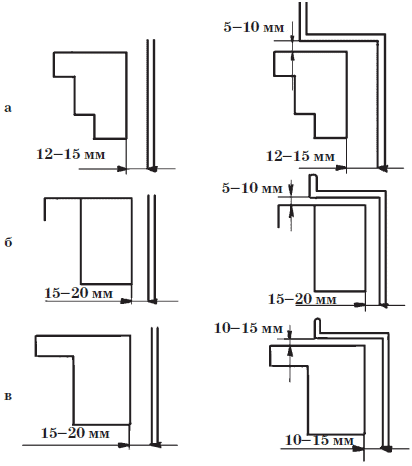

Рис. 9. Оптимальные зазоры при монтаже оконных блоков: а – деревянных; б – алюминиевых и ПВХ-профилей; в – из алюминиевых сплавов

Дверные системы

Двери являются не менее важными элементами конструкции, чем окна. Они выполняют две функции: отделяют квартиру от наружного пространства и разделяют помещения внутри нее. Таким образом, двери делятся на межкомнатные и наружные. Они могут быть распашными, раздвижными, подъемными и др.

Конструкция двери включает в себя следующие элементы:

– дверная коробка;

– дверное полотно;

– наличники;

– обвязка;

– средники;

– филенки;

– горбыльки;

– фурнитура;

– уплотнители.

Деревянные двери

Сегодня двери изготавливаются не только из дерева. Однако этот материал не потерял своей актуальности (рис. 10). Это обусловлено не только многовековыми традициями, но и тем, что дерево у большинства людей ассоциируется с уютом и теплом.

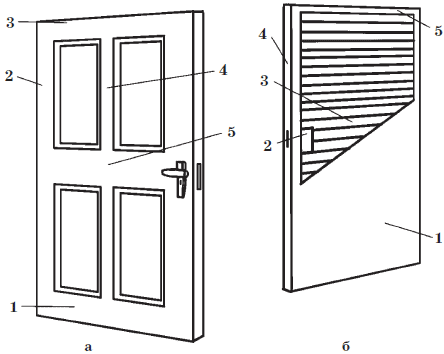

Рис. 10. Деревянные двери: а – филенчатая: 1 – нижний поперечный брус; 2 – вертикальный брус; 3 – верхний поперечный брус; 4 – средник; 5 – средний поперечный брус; б – щитовая: 1 – шпон; 2 – блок замка; 3 – набивка; 4 – вертикальный брус; 5 – поперечный брус

Следует отметить, что двери могут быть изготовлены не только из массива, но и из ДВП, ДСП, фанеры и других материалов. Современные технологии позволяют делать прочные двери с безопасным для здоровья человека содержанием вредных веществ. Единственным недостатком таких конструкций является то, что они «боятся» воды.

По своей конструкции дверная коробка (рис. 11) практически не отличается от окна. Разница заключается в том, что в первом случае нижний горизонтальный брусок является порогом.

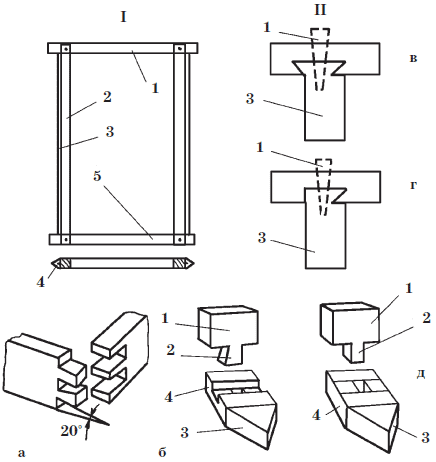

Рис. 11. Конструкция дверной коробки: I – дверная коробка: 1 – перемычка; 2 – откосы; 3 – трехгранные анкерные планки; 4 – верхняя часть; 5 – лежневая связь; II – составляющие: а – угловое шиповое соединение; б – заглубление откосов в лежневую часть; в – соединение «двойной ласточкин хвост»; г – одинарный «ласточкин хвост»; д – соединения «в шип», «в лапу» без заглубления откосов: 1 – откосы; 2 – шип; 3 – скоба; 4 – лежневая связь

Дверная коробка состоит из четырех брусьев, соединенных прямыми или косыми шипами. Вертикальные стойки дверной коробки называются откосами, горизонтальная верхняя часть – дверной перемычкой, а горизонтальная часть, находящаяся ниже плиты лежня, – опорным брусом.

Толщина брусков или досок, используемых для изготовления дверных коробок, составляет 50–60 мм, а их ширина выбирается в зависимости от толщины стены и назначения двери. Коробка для одинарной двери имеет ширину 100 мм, для двойной – 250–300 мм. Материал, предназначенный для изготовления дверной коробки, строгается, а затем в нем выбираются четверти для притвора. Глубина последней зависит от толщины дверного полотна, а ширина – от назначения двери и может составлять от 15 до 30 мм. Для соединения горизонтальных и вертикальных частей дверной коробки используются варианты «в шип», «в лапу», «ласточкин хвост» и др.

В зависимости от способа фиксации дверное полотно может быть щитовым или рамочным.Щитовое дверное полотно

В данном случае (рис. 12) бруски обвязки соединяются открытым сквозным шипом или другим способом.

Рис. 12. Устройство щитового дверного полотна с брусками жесткости: а – с вертикальными и горизонтальными; б – с горизонтальными; в, г – с вертикальными

Для изготовления обвязки применяются недорогие сорта дерева. Главное, чтобы они обладали достаточной прочностью, так как именно это качество определяет физико-механические свойства готового изделия.

Щитовая дверь может быть сплошной, склеенной из деревянных брусков или представлять собой пустотелый щит толщиной 30–40 мм, на бруски обвязки которого наклеивается ДВП, фанера и др. Для улучшения звукопоглощающих характеристик внутренняя поверхность дверного полотна заполняется такими материалами, как картон и стружка. Причем это может быть выполнено сплошным или сотовым способом (рис. 13).

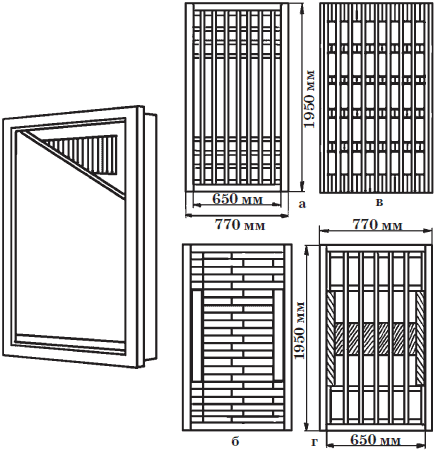

Рис. 13. Заполнение внутренней полости дверного полотна сотовым способом

В зависимости от ширины и высоты двери определяется размер сотового заполнителя для щитовых дверей.

Наиболее простые, практичные и в то же время недорогие двери изготавливаются в виде каркаса из сосны и имеют древесно-стружечный заполнитель. Для обшивки дверной обвязки применяется оргалит, который грунтуется и окрашивается. Что касается отделки внутренней и наружной сторон такой двери, это зависит от дизайна помещения.Рамочное дверное полотно

В конструкцию такого полотна входят вертикальные и горизонтальные бруски, соединенные одинарным или двойным сквозным шипом (рис. 14).

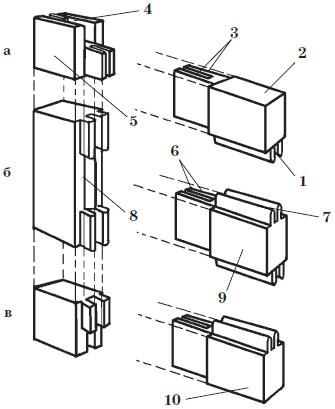

Рис. 14. Конструкция рамочного дверного полотна: а – вязка верхнего угла; б – вязка средника; в – вязка нижнего узла: 1, 7 – паз; 2 – брусок верхней обвязки; 3, 6 – шипы; 4 – проушина; 5 – брусок боковой обвязки; 8 – гнездо; 9 – средник; 10 – брусок нижней обвязки

Дверное полотно может быть окрашено или отделано шпоном. Используются наплавные и плоские филенки, фигареи (филенки с фигурно выструганными концами) и окладные калевки. Толщина филенки должна составлять не менее 8 мм, если бруски имеют ширину до 80 мм. Чем больше средников и филенок, тем прочнее и надежнее будет полотно. Однако следует учитывать, что большое число филенок усложняет процесс изготовления двери и увеличивает стоимость готового изделия.

Рамочные двери с двумя створками закрываются с небольшим зазором (до 2 мм), который маскируется притворной планкой (рис. 15).

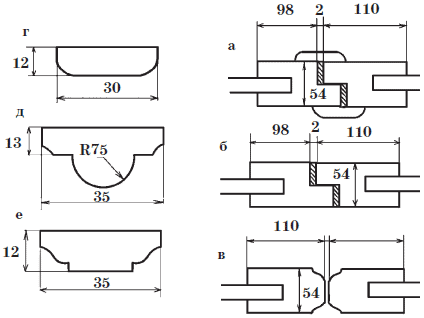

Рис. 15. Схема притвора и притворные планки (размеры указаны в мм): а, б – притворы для дверей, открывающихся в одну сторону; в – притворы для качающихся дверей; г, д, е – притворные планки

При выборе профиля планки необходимо ориентироваться на стиль, в котором выполнены филенки дверного полотна. Планку приклеивают, а после высыхания клея фиксируют с помощью шурупов. Если двери качающиеся, тогда притворные планки не нужны. В этом случае между полотнами остается зазор в 5 мм.

В зависимости от места установки двери бывают входными и межкомнатными. Об особенностях каждого типа будет рассказано далее.Входные двери

Они обязательно должны соответствовать следующим требованиям:

– иметь усиленную конструкцию;

– подходить к стилю здания;

– оснащаться специальной фурнитурой и замками;

– отвечать требованиям тепло– и звукоизоляции;

– иметь порог;

– быть устойчивыми к воздействиям внешней среды и перепаду температур.

Входные двери могут иметь различную форму, заполнитель и дизайн (рис. 16).

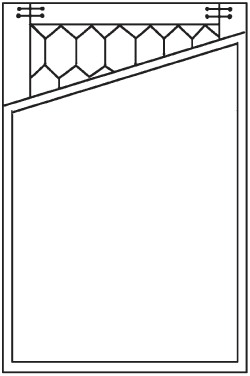

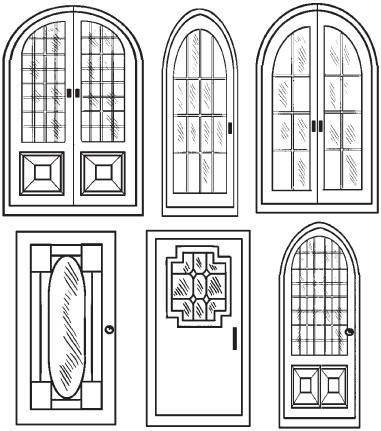

Рис. 16. Дизайн деревянных входных дверей
