Отверстие для трубы перелива

Отверстие для трубы перелива 4 должно быть прорезано над трубой слива воды (рис. 124). Отверстие для трубы подачи воды 5 прорезается в противоположном щите стенки бассейна. Высота этих отверстий должна находиться на расчетном уровне поверхности воды при ее полном заливе.

Дренаж

Затем приступаем к устройству дренажа боковых стенок бассейна. Для этого в оставленные зазоры между стенками бассейна и грунтом засыпаем гравий. Для того, чтобы не нарушилась центровка всего собранного деревянного корпуса, фиксируем зазоры деревянными клиньями (как на рис. 122), которые не дают щиту смещаться при засыпке гравия. После того, как все зазоры заполнены гравием, он слегка утрамбовывается и сверху заливается цементным раствором.

Закончив устройство бокового дренажа, приступаем к заливке бетоном пола бассейна, который уже был выложен щебнем. Хорошо разровняв щебень и установив уклон пола в сторону сливной трубы 6°, кладем бетон. Его состав: портландцемент 400 – 1 часть, песок – 4 части.

Фракции щебня не должны быть больше 3 см. Гарантией того, что дно бассейна не будет трескаться и протекать, не даст трещину в случае падения на него тяжелого предмета, будет армирование его металлической сеткой. Делается это так: сначала на слой щебня кладется бетонная смесь слоем 6–7 см, на нее накладывается металлическая сетка. Затем кладется второй слой бетона толщиной до 8 см. Поверхность бетонного слоя хорошо разравнивается рейкой. Через 23 дня, когда бетон затвердеет, надо заделать все появившиеся трещины, раковины и оставшиеся неровности. Для этих целей подготовьте раствор из одной части цемента и трех частей песка. Для более быстрого затвердения можно добавить в раствор 1–2 % жидкого стекла.

Покрасив в собранном виде всю деревянную конструкцию бассейна (изнутри, сверху и снаружи выступающую часть щитов) приступаем к установке гидроизоляционного слоя, т. е. устилаем чашу бассейна ПВХ-плен-кой. Перед этим еще раз хорошо разравниваем дно бассейна. Лучше всего это сделать с помощью рейки, на которую намотана крупнозернистая шлифовальная шкурка. Наличие мельчайших острых выступов можно обнаружить, проводя ладонью по бетонному покрытию. Сгладить такие выступы можно, слегка ударяя по ним молотком с последующей обработкой шлифовальной шкуркой. Все это делается для того, чтобы ПВХ-пленка не была повреждена острыми выступами и крупными шероховатостями бетонного пола.

ПВХ-пленка

Размер ПВХ-пленки, учитывая возможные варианты при строительстве бассейна, мы точно дать не сможем. Но необходимые расчеты сделать можно, зная объемы бассейнов. ПВХ-плен-ку рекомендуем укладывать и выравнивать, начиная с центра бассейна (учитывая его круглую геометрию). Когда пленка уложена, вырезаем отверстия для выступа сливной трубы 6, трубы перелива 4 и трубы подачи воды 5 (рис. 124).

В нашем случае, когда сливная труба вмонтирована в пол бассейна, требуется только обеспечить отсутствие протечки воды из бассейна в пространство между ПВХ-пленкой, бетонным полом и боковыми деревянными щитами.

По окончанию этих работ приступаем к обсыпке грунтом выступающей части бассейна – V4 его общей высоты. Сверху укладываем дерн, который был снят вначале работ и сохранен. Можно оборудовать вокруг бассейна газон.

Рекомендуем

Подход к бассейну рекомендуем выложить плиткой, как и площадку для раздевания перед лестницей. Вообще облицовка бассейна – это вопрос вкуса и возможностей владельца.

Насыпь вокруг бассейна, если она облицована плиткой, можно использовать в качестве солярия. На рисунке 125 дана проекция данного бассейна сверху.

Прямоугольный вкопанный бассейн

Теперь перейдем к строительству в копанных бассейнов. На рисунке 126 изображен прямоугольный вкопанный бассейн. Глубина бассейна также будет зависеть от его назначения: детский (50 см), взрослый (105–150 см), бассейн для прыжков (320 см в самом глубоком месте).

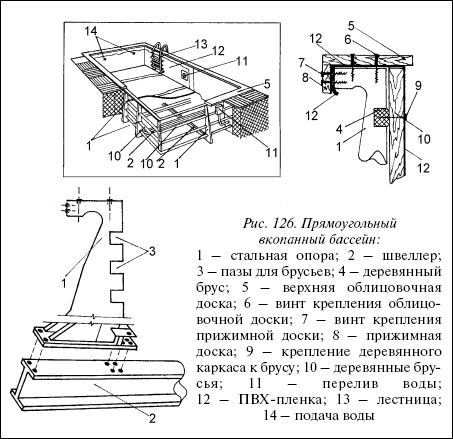

Рис. 126. Прямоугольный вкопанный бассейн:

1 – стальная опора; 2 – швеллер; 3 – пазы для брусьев; 4 – деревянный брус; 5 – верхняя облицовочная доска; 6 – винт крепления облицовочной доски; 7 – винт крепления прижимной доски; 8 – прижимная доска; 9 – крепление деревянного каркаса к брусу; 10 – деревянные брусья; 11 – перелив воды; 12 – ПВХ-пленка; 13 – лестница; 14 – подача воды

Технология проведения работ остается той же, отличия заключаются в конструктивных решениях. В предлагаемом варианте наряду с деревянной основой чаши бассейна задействованы стальные конструкции – десять опор 1 и четыре швеллера (балки) 2 по дну бассейна, вмурованные в бетон.

Такая конструкция имеет высокую прочность и позволяет проектировать бассейны с объемом воды более чем 28 м³. В пазы стальных опор 3 вставляются деревянные брусья, на которые потом прибиваются доски (щиты), которые формируют чашу бассейна. Дно у такого бассейна, как уже упоминалось, бетонное, стены деревянные, гидроизоляция – ПВХ-пленка.

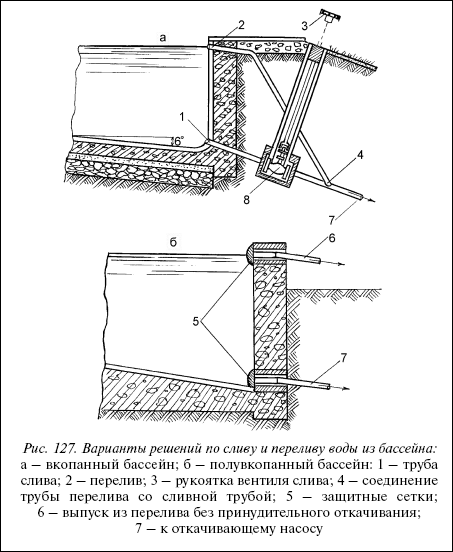

Рис. 127. Варианты решений по сливу и переливу воды из бассейна: а – вкопанный бассейн; б – полувкопанный бассейн: 1 – труба слива; 2 – перелив; 3 – рукоятка вентиля слива; 4 – соединение трубы перелива со сливной трубой; 5 – защитные сетки; 6 – выпуск из перелива без принудительного откачивания; 7 – к откачивающему насосу

Устройство дренажа котлована бассейна происходит по тому же принципу, как было изложено ранее (рисунок 122). Тот же принцип подвода подающей, сливной и переливной труб.

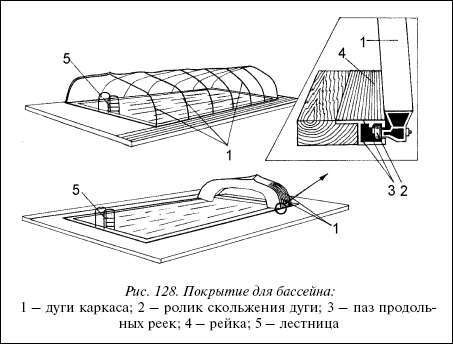

Рис. 128. Покрытие для бассейна:

1 – дуги каркаса; 2 – ролик скольжения дуги; 3 – паз продольных реек; 4 – рейка; 5 – лестница

Новым будет то, что вкопанный бассейн предполагает обязательное наличие принудительной откачки воды из бассейна. Ведь даже перелив воды не может происходить самотеком. Подача воды (если она осуществляется из водопроводной сети) может быть за счет имеющегося давления в водопроводной системе. Все остальное уже потребует установки откачивающего насоса. Вкопанный бассейн предполагает также и наличие покрытия.

Почему при данной конструкции мы рекомендуем покрытие? Помимо того, что это уменьшит количество загрязнений воды в бассейне и позволит сэкономить затраты на подогрев воды, наличие покрытия (тента) продлевает вам купальный сезон (почти на 2 месяца). И, что особенно важно, тент предотвратит случаи падения в воду детей и домашних животных в то время, когда никого из взрослых в бассейне или поблизости нет.

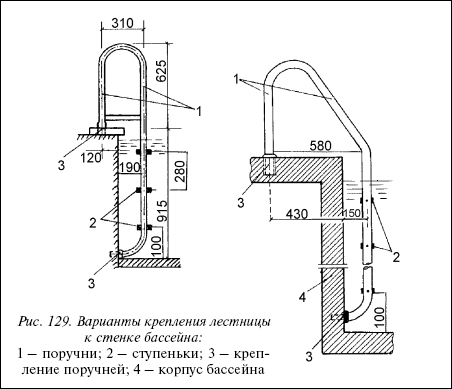

Рис. 129. Варианты крепления лестницы к стенке бассейна:

1 – поручни; 2 – ступеньки; 3 – крепление поручней; 4 – корпус бассейна

Когда мы упомянули об экономии затрат на подогрев воды, то имели ввиду появившиеся сейчас в продаже солнцепоглощающие пленки. Они сосредотачивают солнечные лучи подобно линзе и интенсифицируют подогрев воды. Высоту покрытия (тента) рекомендуется делать 120130 см. Каркас дуги 1 покрытия на концах имеет ролики 2, которые входят в выемки 3 реек 4, расположенных вдоль бассейна по обе его стороны (рис. 128). Последняя дуга (каркас) на торце бассейна имеет жесткое крепление. При растянутом каркасе бассейн будет закрыт, при сдвиге всей конструкции к торцевой дуге – бассейн открыт.
