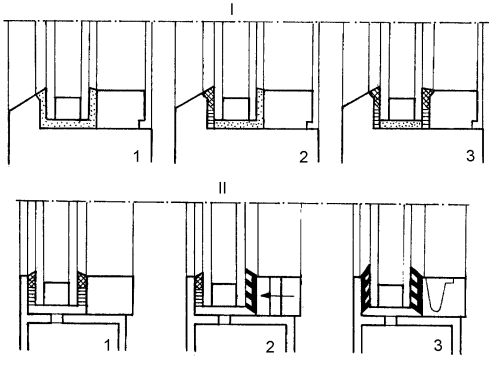

Рис. 26. Системы крепления остекления:
I – в деревянных переплетах: 1 – плотное заполнение пластичным герметиком; 2 – плотное заполнение пластичным герметиком, добавочное наружное уплотнение эластичным герметиком и лентой с образованием уклона; 3 – то же, что и в п. 2, но с двусторонней уплотнительной фаской и лентой с образованием уклона; II – в переплетах из стальполимерных материалов, нижнее пространство фальца свободно: 1 – двусторонняя уплотнительная фаска и лента с уклоном; 2 – наружная уплотнительная фаска с лентой и уплотнительный профиль с внутренней стороны; 3 – двусторонний уплотнительный профиль, прижимное усилие с помощью регулируемого штапика
Из-за герметичности
Стеклопакеты собираются либо из обычных стекол, либо из специальных, так называемых селективных, которые способствуют сохранению тепла в помещениях. При использовании в стеклопакетах стекол с различными покрытиями можно получить заданный спектр лучей, проникающих внутрь помещения. Изменяя сочетание стекол и пленок с различными теплоотражающими и другими покрытиями, варьируя сочетанием стекол различной толщины, межстекольными расстояниями и составом газонаполнения стеклопакетов можно получить окна с заранее заданными характеристиками.
Стекло . Одними из основных параметров стекол являются оптические характеристики, такие, как светопропускание, поглощение, коэффициенты отражения поверхности и тому подобные.
Разновидности стекла:
• рефлекторное – солнцезащитное отражающее
стекло (рефлекс – отражение). Солнцезащитные стекла по механизму действия делятся на 2 группы: преимущественно отражающие излучение и преимущественно поглощающие излучение;
• ламинированное (триплекс) – это архитектурное стекло, состоящее из двух и более стекол, ламинированное при помощи ламинирующей пленки или специальной ламинирующей жидкости. Такое стекло препятствует насильственному проникновению в помещение;Внимание
Ламинирование не увеличивает механическую прочность стекла, однако, при разрушении такое стекло не разлетается на осколки, так как они остаются приклеенными к ламинирующей пленке.
• армированное – безопасное и пожаростойкое. Это листовое стекло с металлической сеткой, при пожаре оно образует эффективную преграду против дыма и горячих газов;
• закаленное – стекло с повышенной прочностью к ударам и перепадам температуры. При разрушении такое стекло распадается на маленькие безопасные осколки. Недостатком такого стекла является невозможность его механической обработки после закаливания;
• окрашенное в массе – абсорбирующее солнечную энергию стекло, при изготовлении которого используются различные вещества для получения желаемого цвета. Наиболее распространенными являются серый и зеленый цвета, а также промежуточные между бронзовым и коричневым. Возможно также изготовление стекол и других цветов;
• узорчатое – это листовое стекло, одна поверхность которого имеет декоративную обработку. Оно бывает различных цветов, рисунков и фактур, различной толщины, может иметь различные характеристики светопропускания. Также такое стекло может быть закаленным и ламинированным. В основном его применяют при внутреннем остеклении и при изготовлении витражей;
• энергосберегающее стекло (низкоэмиссионное) – сохраняющее тепло в помещении. Существуют две разновидности такого стекла – «К-стекло», – покрытое индий-оловянными окислами, и «1-стекло», – покрытое полупрозрачными слоями металла, чаще серебра.
На заметку
Стеклопакет состоит из двух или более стекол и дистанционной рамки с осушителем. Для обеспечения долголетней надежности стеклопакетов решающими условиями являются выбор и подготовка как вышеназванных конструкционных материалов, так и качественная герметизация стеклопакета.
Дистанционная рамка . В качестве материала для дистанционных рамок применяются алюминий, оцинкованная
сталь и пластмасса. Металлическая дистанционная рамка является хорошим проводником тепла, то есть в такой конструкции стеклопакета возникает так называемый «мостик холода». По этой причине предпочтительнее рамки из пластика. Дистанционная рамка выполняется полой внутри, со специальными диффузионными отверстиями (дырочной перфорацией, щелями).Внутрь помещают осушитель, функция которого способствовать быстрому впитыванию самого незначительного количества воды в межстекольном пространстве (в качестве осушителя хорошо зарекомендовали себя молекулярные сита, силикагель и смеси этих двух продуктов).
Таким образом, исключается запотевание и выпадение росы внутри стеклопакетов в зимнее время года. Диффузионные отверстия не должны быть слишком большими, иначе частички осушителя могут попасть в видимую зону межстекольного пространства.
Благодаря высоким тепло– и звукоизоляционным свойствам стеклопакеты получили широкое применение. Решающую роль в популярности сыграл тот факт, что сухой воздух является хорошим теплоизолятором, его теплопроводность в 27 раз ниже, чем у стекла.
Потери тепла в стеклопакете из двух прозрачных стекол распределены следующим образом: около 2/3 происходит за счет излучения и 1/3– посредством теплоотдачи и конвекции вместе взятых.
Инертные газы . Для улучшения тепло– и звукоизоляционных свойств межстекольное пространство может заполняться инертными газами. В этом случае потери тепла, происходящие за счет конвекции и теплоотдачи внутри стеклопакета, снижаются. Наиболее часто для заполнения межстекольного пространства применяются аргон и криптон, которые получают отделением от сжиженного воздуха. Криптон в большей степени, чем аргон улучшает теплоизолирующую способность стеклопакета, но значительно дороже последнего.
Влага сильно влияет на теплопроводность, поэтому следует следить за тем, чтобы внутрь стеклопакета она не попадала. При качественной герметизации тепло– и звукоизоляционные характеристики стеклопакета будут стабильны достаточно долго. Также благодаря герметичности в промежуток между стеклами не попадает пыль, а значит, не ухудшается освещенность помещений. Качественные стеклопакеты изготавливаются по принципу двойной герметизации.
В качестве первичного герметика чаще всего применяется бутил, обладающий наилучшей относительной способностью сопротивляться проникновению водяного пара. Бутиловая масса наносится при температуре чуть больше 10 °C, в виде тонкой ленты, на обе стороны дистанционной рамки. Когда стекла сдавливают, между ними и рамкой остается разделяющий их бутиловый шов толщиной в несколько десятых долей миллиметра. Хорошая диффузионная плотность достигается за счет тонкости шва и плохой газопроницаемости массы.

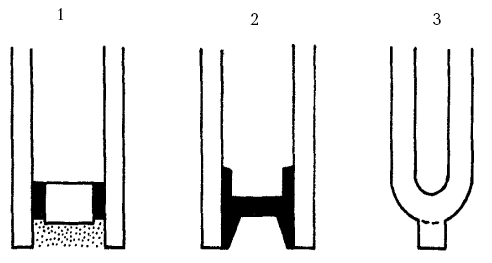

Рис. 27. Виды стеклопакетов:
1 – клееный; 2 – запаянный; 3 – оплавленный
Для вторичной герметизации стекла с наружной стороны применяют полисульфид, а также силиконовые и полиуретановые массы. Они, кроме придания прочности конструкции, придают дополнительную диффузионную плотность и дают возможность подвижки, вызываемой сменой температур и давлений. Толщина эластичной массы равна нескольким миллиметрам. Чем толще слой массы, тем меньше водяного пара проникает в стеклопакет при одних и тех же условиях. Защитные пленки . В комплексе со стеклом применяются пленочные покрытия, наносящиеся как на одиночные стекла, так и на стекла, использующиеся в стеклопакетах. Пленки снабжают стекла дополнительными функциональными и декоративными свойствами. При помощи различной пленки можно укрепить стекло, сделать его безосколочным, сохраняющим тепло, защищающим от излишней солнечной радиации, шумозащитным, огнестойким, тонированным. Можно добиться односторонней прозрачности и/или обеспечить защиту информации.
На заметку
Защитная пленка представляет собой многослойную систему из прочного, чувствительного к давлению, клея и упругого слоя полиэстера. Пленка наклеивается непосредственно на поверхность оконного или иного стекла. Толщина пленок колеблется от 112 до 380 мкм.
Укрепление стекла . Защитные пленки обычно устанавливают там, где нет необходимости ставить дорогостоящее безосколочное бронестекло или иные механические защитные средства.
