Современные лоджии, балконы и окна
Шрифт:
Алюминий лучше, чем другие материалы, сохраняет свои структурные свойства при перепадах температур. После обработки поверхности алюминиевых изделий, они становятся устойчивыми к коррозии, вызываемой дождями, снегом, жарой и смогом.
Алюминиевый профиль, как правило, выполняется из трехкомпонентного сплава:
• алюминия, который обеспечивает легкость и элегантный внешний вид;
• магния, который усиливает прочность сплава;
• кремния, повышающего литейные свойства.
Конструкции алюминиевого окна
Алюминиевые окна по конструкции оконного блока могут быть:
• с одинарными переплетами;
• со спаренными переплетами;
• с раздельными переплетами.
Алюминиевые профили могут быть сконструированы по двух– или, чаще всего, трехкамерному принципу. Такая конструкция обеспечивает высокую прочность, статическую надежность и
Рис. 12. Алюминиевый профиль БАМО-SCHUCO
На сегодняшний день фирмы-производители, выпускающие алюминиевые профили, имеют свои разработанные системы конструкций профилей, которые отличаются в основном геометрическими характеристиками.
На Российском рынке существуют две большие группы профилей.
Профили, имеющие стандартные размеры фурнитурного и рамного пазов, принятые многими фирмами-производителями, – это профили, удовлетворяющие условиям так называемого «европаза».
Эта группа, в свою очередь, делится на два типа, в зависимости от размеров рамного паза:
• V.01 – ширина рамного паза 12–14 мм;
• V.02 – ширина рамного паза 9,7-11,5 мм;
К профилям с размерами фурнитурного и рамного паза нестандартных размеров относятся такие системы, как:
• NEWTEC 50/52/60-68, ALL.Со-5 производства Италии, а также выпускаемая по лицензии в г. Малоярославец (Россия);
• SCHUCO ROYAL 850/65, производство Германии (рис. 12);
Все алюминиевые профили делятся на дверные, оконные, фасадные, витражные и профили специального назначения.
Конструкция системы оконного профиля. В систему оконного профиля входит :
• рамный профиль;
• профиль для створок;
• штапик;
• импостный профиль;
• штульповый профиль.
Такой набор позволяет изготавливать как глухие, одностворчатые, поворотные и поворотно-откидные окна, так и безимпостные и импостные окна. При изготовлении дверей, как обычных, так и балконных, также можно использовать оконные профили. Многими фирмами также разработаны системы раздвижных окон, в том числе и балконных.
Из-за высокой теплопроводности алюминия производители выпускают два вида профилей, отличающихся областями применения:
• «холодный» профиль – профиль без изолирующей термовставки. Он применяется при изготовлении окон для неотапливаемых зданий, или для внутренних отапливаемых помещений;
• «теплый» профиль – профиль с термоизолирующей вставкой. Применяется при изготовлении окон и дверей для отапливаемых жилых и нежилых помещений.
Основные системы «холодных» и «теплых» профилей выпускаются практически всеми фирмами-производителями в нескольких вариантах:
• система оконного профиля;
• система дверного профиля;
• фасадная (витражная) система.
• система оконного профиля;
• система дверного профиля;
• фасадная (витражная) система.
Необходимость в выпуске различных систем профилей для окон и дверей возникла из-за различий |их установочной фурнитуры, такой как замки и т. и., но возможность изготовления балконной двери из оконного профиля сохранилась.
В холодном Российском климате, с продолжительной зимой и низкими температурами, наибольшее применение получили системы «теплых» профилей.
В «теплых» профилях наружная и внутренняя оболочки профиля соединены между собой термомостом или термовставкой (изолирующими планками из армированного стекловолокном полиамида или политермида), которая прерывает поток тепла, обеспечивая, тем самым, лучшую теплоизоляцию с сохранением статических свойств. Ширина термоизолирующей вставки колеблется от 18 до 34 мм в зависимости от фирмы-изготовителя, но она должна быть не менее 20 мм, без учета заделки полиамида в алюминиевый профиль.Внимание
Иногда камеры профиля между термовставками заполняются на заводе вспенивающимися составами с низкими коэффициентами теплопроводности (HUECK), или жесткими заполнителями камер (Thussen, Reunaers TS-80).

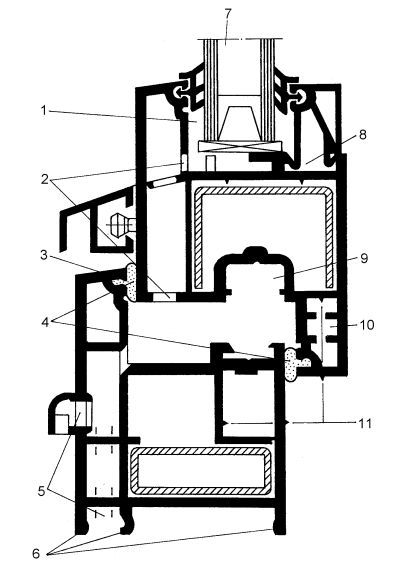

Это делается для уменьшения конвективного теплообмена внутри профиля. Для этой же цели иногда вместо этого устанавливают внутри камер перемычки с поперечными отбойными флажками.Рис. 14. Окно «Pexay алюминиум» типа S702:
1 – створка 22 мм в четверть между переплетом и стеклом; 2 – отверстия для скрытого отвода воды от фальцев остекления; 3 – уплотнение шириной 10 мм; 4 – накладка в створке и раздельной раме; 5 – отвод воды вперед и вниз; 6 – контактные кулачки для примыканий и соединений; 7 – стеклопакет толщиной 3 – 29,5 мм; 8 – гнездо штапика; 9 – паз в переплете; 10 – дополнительные перемычки для жесткости переплета; 11 – ребра жесткости
Конструкция «теплого» профиля позволяет не только выбрать подходящее цветовое решение, но и выбрать форму внешнего и внутреннего профилей, которые выпускаются в нескольких вариантах и отличаются у разных фирм. Так, фирма «Reunaers» в своей системе TS-57 предлагает несколько вариантов внешнего профиля: функциональный, элипспрофиль, ренесанс-профиль и вариант внутреннего профиля Софтлайн.
Уплотнение . Чаще всего в конструкции алюминиевых профилей применяется среднее уплотнение и уплотнение по притвору (внутреннее), что обеспечивает высокие характеристики по ветро-, звуко– и водонепроницаемости. В качестве уплотнителей применяется в основном ЕРОМ (смесь этилена, пропилена и диена-этилпропиленодимономера).
Фурнитура . Современная фурнитура обеспечивает окнам из алюминия любой тип открывания и надежное запирание, в том числе противовзломное.
Фурнитура для алюминиевых окон подразделяется на две большие группы, отличающиеся способом крепления:
• при помощи винтов;
• при помощи специальных зажимных клемм.
Существуют две основные технологии окраски алюминиевых профилей:
• нанесение покрытия гальваническим способом;
• нанесение лакокрасочного покрытия.На заметку
Гальванический способ позволяет получать прочное, стойкое к атмосферным явлениям, покрытие. Правда, такое производство является вредным. К плюсам такого покрытия можно отнести меньшую его себестоимость, а к минусам – ограниченные возможности по получению нужной цветовой гаммы.
Если необходимо получить уникальный цветовой оттенок покрытия, лучше воспользоваться способом лакокрасочного покрытия, а именно способом порошкового покрытия, не требующего токсичных растворителей и не являющегося вредным производством.
Краска представляет собой сухой порошок разных цветов. Алюминиевый профиль предварительно обезжиривается и очищается, затем помещается в камеру, в которой изделию придается электрический потенциал. После этого в специальной камере сухой красящий порошок наносится методом распыления на поверхность и профиль помещается в термокамеру, в которой при температуре приблизительно 20 °C покрытие по димеризуется, образуя прочное эластичное покрытие с высокой адгезией. Способ нанесения лакокрасочных покрытий при помощи жидких красок на основе растворителей в производстве алюминиевых профилей крайне редок.
Оконные блоки из полимерных материалов
Поливинилхлорид – это материал, относящийся к группе термопластов. Чистый ПВХ на 43 % состоит из этилена (продукта нефтехимии) и на 57 % из связанного хлора, получаемого из поваренной соли. ПВХ выделяется в виде порошка.
Внимание
Для производства оконных профилей в порошкообразный ПВХ добавляют стабилизаторы, модификаторы, пигменты и вспомогательные добавки. Эти компоненты оказывают влияние на такие свойства оконных профилей, как светостойкость, устойчивость против атмосферных воздействий, цветовой оттенок, качество поверхности, свариваемость и т. д.
В качестве стабилизаторов главным образом используется свинец, который находится в ПВХ в связанном, то есть биологически пассивном состоянии. В последнее время некоторые фирмы стали применять еще более безвредное соединение кальция и цинка.
Иногда можно встретить термин модифицированный ПВХ. Это ПВХ, при изготовлении которого использовались модификаторы, повышающие прочность оконных деталей при их обработке.
ПВХ является трудновоспламеняющимся и самогасящимся материалом, то есть он перестает гореть без источника огня. ПВХ устойчив к воздействию щелочей, кислот, извести, а также к атмосферным воздействиям.
