4. Получить информацию о ходе рассмотрения заявки у администраторов ЦОК или в "Личном кабинете" (пароль и логин выдаются при регистрации заявки).
После подписания договора о технологическом присоединении и фактического подключения выдается "Акт о технологическом присоединении".
Для получения подготовленных актов вам необходимо обратиться в Центр обслуживания клиентов, имея при себе:
• регистрационный номер заявки (или уведомление о готовности акта);
• паспорт;
• нотариально заверенную доверенность.
При подаче заявки на технологическое присоединение в Санкт-Петебурге акты выдаются по адресу: пл. Конституции, д. 1.
При подаче заявки на технологическое присоединение в Ленинградской области –
Акты выдаются в порядке очереди.
Режим работы: понедельник-четверг с 9.00 до 16.50 (последний четверг каждого месяца приема нет – технологический день); обед с 12.30 до 13.10.
П1.2. Технические характеристики неизолированных проводов
В табл. П 1.2.1 – П 1.2.3 приведены технические характеристики неизолированных проводов для воздушных линий.

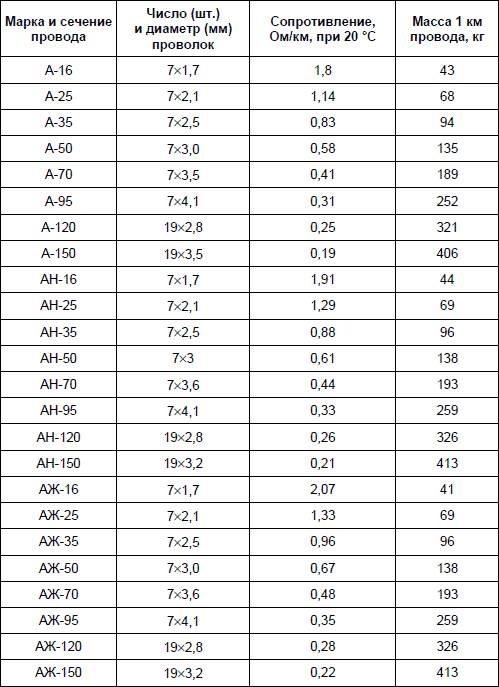

Таблица П1.2.1. Технические характеристики неизолированных проводов без сердечника

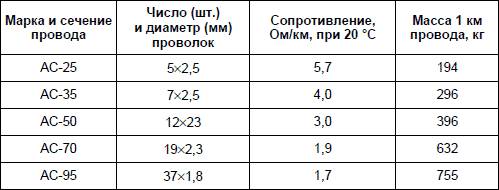

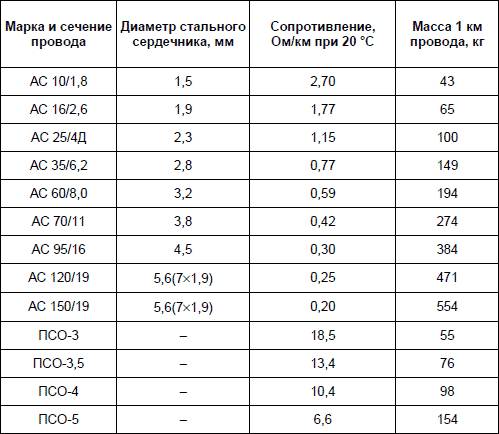

Таблица П1.2.2. Технические характеристики неизолированных сталеалюминиевых проводов с сердечником

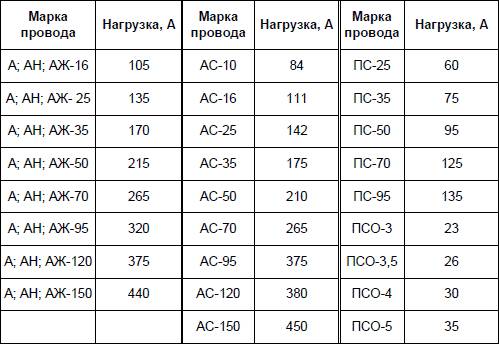

Таблица П1.2.3. Допустимые длительные токовые нагрузки по нагреву на неизолированные провода вне помещений при температуре воздуха +25 °C
Примечание
При температуре наружного воздуха, отличающейся от +25 °C, необходимо нагрузки умножить на поправочные коэффициенты (табл. П1.2.4).
Таблица П 1.2.4. Поправочные коэффициенты для токовых нагрузок на неизолированные провода в зависимости от температур воздуха
П1.3. Крепление провода на штыревом изоляторе для ВЛ 0,38 кВ
На рис. П1.1 показано промежуточное крепление провода, на рис. П1.2 – концевое крепление провода.

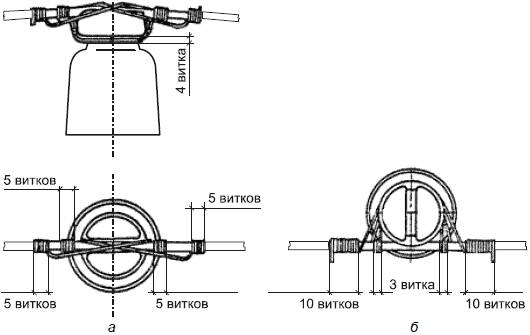

Рис. П.1.1. Промежуточное крепление провода: а – на головке изолятора; б – на шейке изолятора

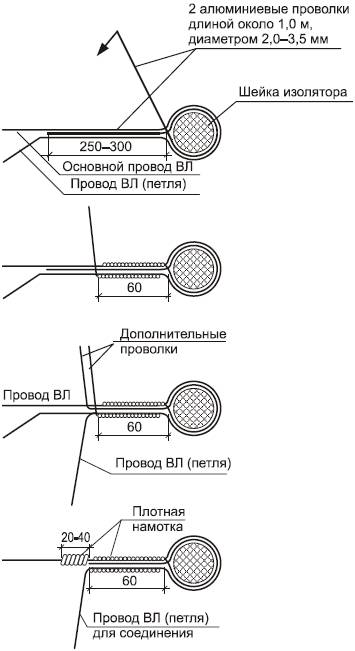

Рис. П.1.2. Последовательность концевого (анкерного) крепления провода с помощью проволочного бандажа НБ-1
Последовательность концевого крепления провода:
1. Две дополнительные проволоки обернуть вокруг шейки изолятора вместе с основным проводом.
2. Выполнить плотную намотку.
3. Отвести в сторону от основного провода петлю и дополнительные проволоки (они были расположены вначале вдоль основного провода).
4. Дополнительными проволоками выполнить намотку длиной 20–40 мм.
П1.4. Кабели ВВГ
Кабели
типа ВВГ производит ООО «Завод Эксвайер» (г. Псков,.Кабели силовые ВВГ с ПВХ-изоляцией
Область применения.
Для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66, 1 и 6 кВ частотой 50 Гц. Виды климатического исполнения кабелей: УХЛ, Т категорий размещения 1, 5 по ГОСТ 15150, а также для прокладки в почве.

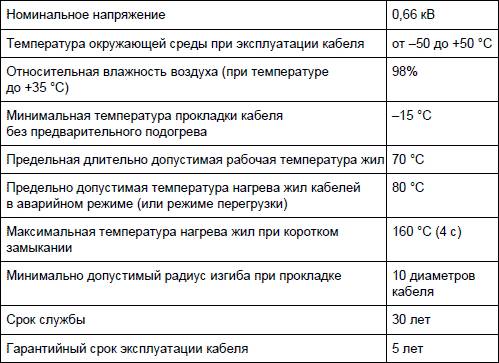

Таблица П1.4.1. Технические характеристики кабеля ВВГ
Условия эксплуатации кабелей ВВГ, ВВГп и ВВГз: для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках. Кабель ВВГз предназначен для электроснабжения электроустановок, требующих уплотнения кабелей при вводе.
Внутреннее строение и маркировка кабелей ВВГ и ВВГп и ВВГз приведены на рис. П1.3, 1.4 и в табл. П1.4.2-П.1.4.4.

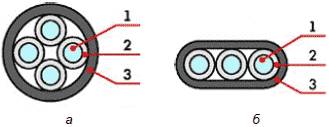

Рис. П1.3. Кабели ВВГ (а) и ВВГп (б): 1 – однопроволочная токопроводящая жила; 2 – изоляция из ПВХ-пластиката; 3 – наружная оболочка из ПВХ-пластиката белого или черного цвета
Рис. П1.4. Кабель ВВГз: 1 – однопроволочная токопроводящая жила; 2 – изоляция из ПВХ-пластиката; 3 – заполнение из резиновой смеси; 4 – наружная оболочка из ПВХ-пластиката белого или черного цвета

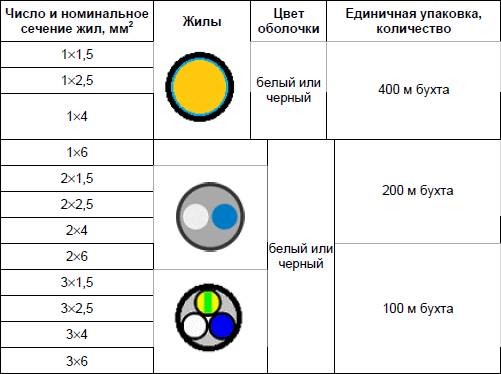

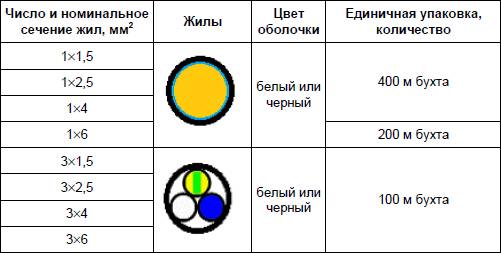

Таблица П1.4.2. Кабель ВВГ

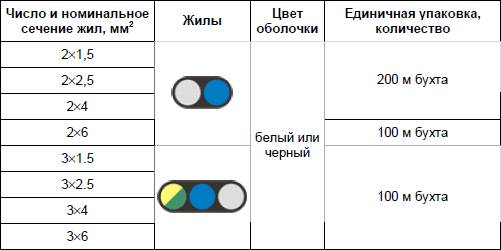

Таблица П1.4.3. Кабель ВВГп
Таблица П1.4.4. Кабель ВВГз
Также в продаже имеется кабель ВВГ сечением 4x4; 5x6 и 5x10. Кабель ВВГ не рассчитан на растяжение. При одиночной прокладке он не распространяет горение. Конструкция предполагает наличие медных токопроводящих жил круглой формы (одно– или многопроволочных), изоляции и оболочки из ПВХ-пластиката. Кабели с сечением 1,5-35 мм имеют одну жилу, провода с сечением 16–35 мм2 производятся в многожильном исполнении. Изолированные жилы скручены и имеют отличительную окраску. Внутренняя оболочка не содержит заполнения в междужильном пространстве.
Кабели силовые ВВГнг с ПВХ-изоляцией пониженной пожароопасности
Область применения.
Для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц.

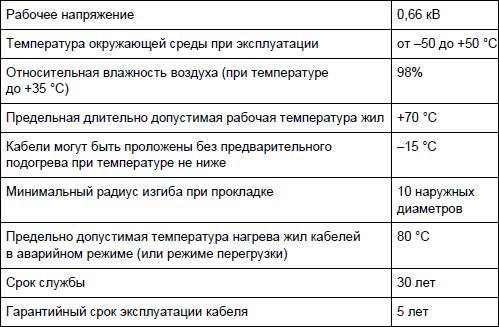

Таблица П1.4.5. Технические характеристики кабелей ВВГнг и ВВГнгп
Условия эксплуатации: прокладываются в кабельных сооружениях и помещениях для обеспечения пожарной безопасности кабельных цепей при прокладке в пучках.
