При нормальной эксплуатации счетчика на его табло (рис. 1.21) автоматически, с периодом (10–12) секунд, меняется следующая информация:

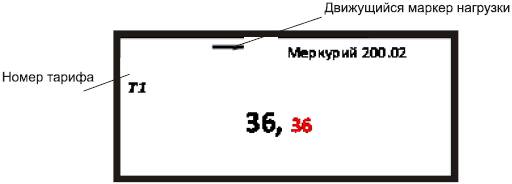

Рис. 1.21. Показания на дисплее электросчетчика «Меркурий 200.02»

• показания потребленной электроэнергии для счетчиков, запрограммированных по тарифу « день/ночь»:

• по первому тарифу "день" (в левом углу дисплея индекс Т1);

• по второму тарифу "ночь" (в левом углу дисплея индекс Т2, в дневное время индекс Т2 высвечивается в мигающем режиме);

• показания потребленной электроэнергии для счетчиков, запрограммированных по тарифу " многозоновый:

• по первому тарифу "пиковый" (в левом углу дисплея индекс Т1);

• по второму тарифу "ночь" (в левом углу дисплея индекс Т2);

• по третьему тарифу "полупиковый" (в левом углу дисплея индекс Т3);

• тарифная сумма, для контроля (в расчетах не используется);

• в верхней части дисплея имеется движущийся маркер, скорость его движения зависит от нагрузки, включенной в данный момент в квартире: чем больше нагрузка, тем быстрее движение маркера.

Оплате подлежат показания потребленной электроэнергии, расположенные до запятой (первые шесть цифр).

Имеющиеся на лицевой панели кнопки нажимать не рекомендуется.

1.7. Электропроводка в загородном доме

Если все работы по подсоединению дома к электрической сети, вплоть до установки электросчетчика, должны производить специальные энергослужбы, то монтаж электропроводки в загородном доме можно сделать самостоятельно, имея необходимый минимумом знаний в области электротехники.

1.7.1. Внутренняя электропроводка

Основные требования к внутренней электропроводке:

• безопасность в обслуживании;

• пожаро– и взрывобезопасность;

• надежность;

• передача электроэнергии преобразователю при стабильном значении номинального напряжения;

• небольшие затраты на монтаж и эксплуатацию.

Чтобы выполнить перечисленные требования нужно правильно рассчитать и выбрать провода по условию нагревания током с допустимой потерей напряжения, а также соблюдать правила прокладки проводов с учетом свойств окружающей среды.

Главным определяющим документом, регламентирующим правила проведения всех видов электромонтажных работ, в частности монтаж электропроводки в деревянных домах, являются "Правила устройства электроустановок. 7-е изд." (ПУЭ) [16].

Загородные дома в большинстве случаев строят из дерева. Этот материал, относящийся к сгораемым, служит источником повышенной пожароопасности. Именно поэтому ПУЭ установлены особые требования к электропроводке деревянных домов, т. к. большинство пожаров в деревянных домах происходит из-за неисправной электропроводки [17, 18].

Для открытой прокладки электропроводки по стенам деревянного дома разрешается использовать только кабели с негорючей изоляцией, например марки NYM или ВВГнг.

Провода или кабели, не имеющие несгораемой изоляции, должны быть помещены в кабельные каналы, электротехнические плинтуса или гофротрубу. Допускается укладка провода, не имеющего негорючей изоляции, непосредственно на стену, однако зазор между стеной и проводом в этом случае должен быть не менее 1 см (старый тип проводки на роликах – изоляторах).

Способ укладки провода в гофротрубе по эстетическим соображениям больше подходит для надворных построек, например сарая, летней кухни, гаража и т. п.

Для жилых помещений фактически остается применение кабельных каналов. Провода освещения, проходящие в пустотах между основным и подвесным натяжным потолком, допускается прокладывать в гофротрубе. То же самое можно сказать и о пустотах в стенах, если они обе выполнены из негорючего материала, например перегородка из гипсокартона.

Что касается переходов проводов электропроводки через стены, то подобно вводу в дом, они допускаются только в металлических трубах. Это необходимо для защиты электропроводки от грызунов и сдавливания проводов при осадке дома.

Когда деревянные стены дома обшиваются декоративными панелями, вагонкой и т. п., провода скрытой электропроводки везде должны проходить в металлических трубах. В этом случае применение металлорукава или гофротрубы не допускается. Все трубы должны быть соединены между собой и заземлены. Заземление – защитная мера электробезопасности от поражения человека током в случае пробоя электроприборов на корпус.

Вводной щит помимо защиты от сверхтоков должен быть укомплектован УЗО (устройство защитного отключения), которое обесточит дом при утечке токов на землю и защитит человека от поражения электрическим током. Так как УЗО само по себе не является защитой от коротких замыканий и перегрузок, на его выходе обязательно должны стоять автоматические выключатели нужного номинала, превышать который не следует. Для групп освещения вполне достаточно автоматов на 16 А, для силовых (розеточных) групп – на 25 А.

Когда установлен электросчетчик и несколько автоматических выключателей, то необходимо сделать чертеж внутренней электропроводки дома с указанием мест расположения электроустановочных изделий. Это позволит при закупке составляющих электропроводки знать, какое количество розеток, выключателей, электросветильников и ответвительных коробок необходимо. Из чертежа и замеров в доме можно будет определить, сколько потребуется провода сечением 1,5 и 2,5 мм2.

1.7.2. Выбор марки кабеля

Электрический провод может представлять собой как изолированный, так и неизолированный проводник электрического тока, состоящий из одной или нескольких медных или алюминиевых проволок. Для электромонтажа, в зависимости от требований, применяют скрытую или открытую проводки.

Электрический кабель – это одна или несколько скрученных изолированных медных или алюминиевых жил, объединенных в общую оболочку. Оболочка может быть резиновой, пластмассовой или металлической. Главное ее назначение – предохранять металл от внешних воздействий: влаги, света, химических и механических.

Марка кабеля (провода) – это буквенное обозначение, характеризующее материал токопроводящих жил, изоляцию, степень гибкости и конструкцию защитных покровов. В маркировке отечественных проводов используются следующие обозначения:

• первая буква – указывает на материал токопроводящей жилы (например, А – алюминий); отсутствие в марке провода буквы означает, что токопроводящая жила выполнена из меди;

• вторая буква – обозначает провод;

• третья буква – материал изоляции (например, Р – резина, В – поливинилхлорид, П – полиэтилен).
