Проверка системы

Для проверки системы вам следует осмотреть все, что имеется в доме. Выясните, где в доме проходит ваш трубопровод водоснабжения. Посмотрите, где находится счетчик воды, и как отключить воду во всем доме. Нарисуйте приблизительную схему, как это показано для примера на рис. 3.1.

Затем последовательно осмотрите все подводящие водопроводные трубы в вашем доме. Запишите размер и тип труб, любые проблемы, которые бросаются в глаза, и укажите, где и какие имеются вентили и краны. В некоторых районах в домах может быть установлено несколько вентилей, перекрывающих воду только локально, что позволяет отключать воду не во всем доме. Включите в ваш список также длину переходов, расстояние между креплениями, вентилями и подающими трубами. Проделайте это на каждом этаже дома, включая и подвал. Не забудьте также включить в свои заметки информацию о расположении труб. Где они находятся, между стенами или нет (открытая или скрытая проводка труб)? Либо трубы проходят под нижним этажом, и видны только из подвала или погреба. Затем отобразите эти данные на схеме, как это для примера показано на рис. 3.2.

Затем вам следует проделать все то же самое для сточной (канализационной) и вентиляционной системы. И также схематически отобразите всю информацию, как показано на рис. 3.3. Не забудьте указать размеры и расстояния. Если вы не можете точно обнаружить место расположения трубы, обозначьте участок ее расположения и оставьте пометку или знак вопроса, чтобы показать, что это неточное положение.

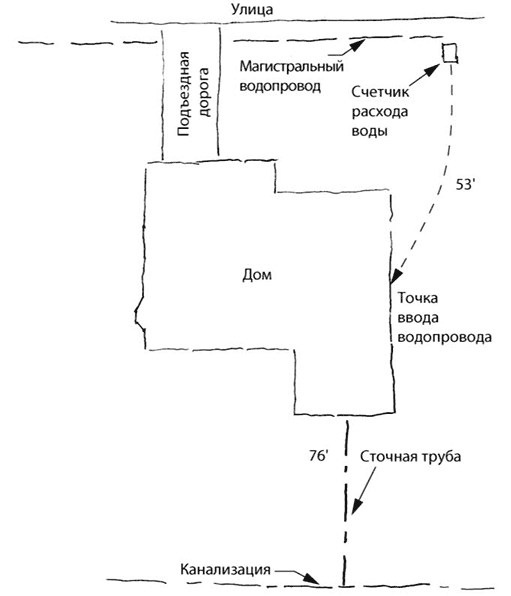

Рис. 3.1. Отображение трубопровода водоснабжения, счетчика расхода воды и сточной системы на плане участка

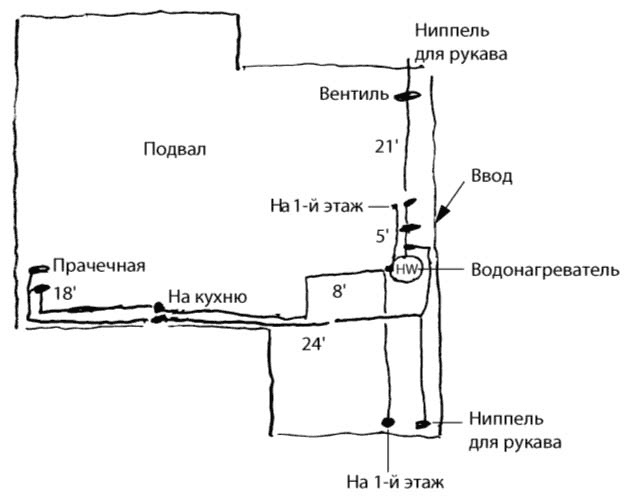

Рис. 3.2. Схема трубопровода водоснабжения для каждого этажа

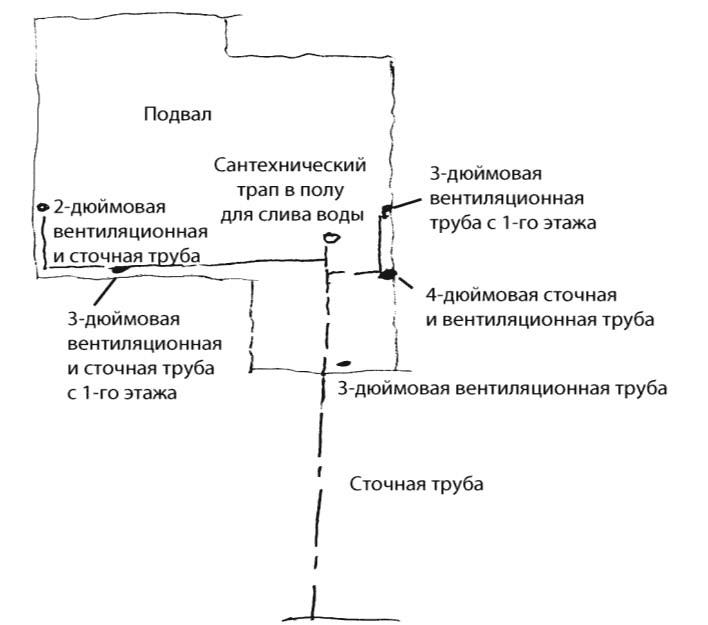

Рис. 3.3. Схема сточной (канализационной) и вентиляционной системы

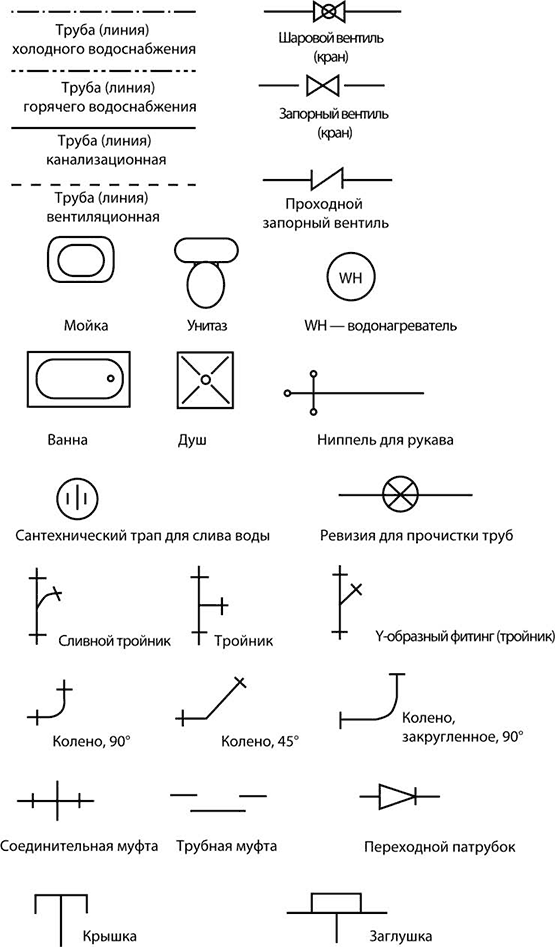

Рис. 3.4. Символы, используемые при выполнении чертежей

Для составления хорошей схемы вы можете воспользоваться символами, приведенными на рис. 3.4 (сохраняйте ваши заметки и схемы на всякий случай). Вы можете запомнить эти символы или просто использовать их в качестве справочной информации.

Вся эта информация вам также понадобится и при выполнении работ в будущем. Она также может понадобиться для получения разрешения на строительство при внесении существенных изменений или дополнений. В некоторых районах для выполнения значительных работ вам придется использовать ваши данные для составления аккуратных и точных рабочих чертежей, которые будет необходимо предоставить в отдел планирования или выдачи разрешений. В некоторых случаях рабочие чертежи могут быть выполнены кем угодно и предоставлены на бумаге любого размера и типа. В других же районах они должны быть выполнены профессиональными чертежниками на чертежной пленке особого типа и размеров.

Таким образом, всю эту информацию можно разделить на три группы: черновые пометки, схемы и рабочие чертежи. Узнайте в вашем отделе планирования, нужны ли вам для планирования работ услуги специалистов.

Выбор труб

При выборе материала для работы вам следует подумать о многом. Во-первых, и прежде всего, выбирать тип и размер труб, приборы и крепеж следует, руководствуясь стандартами, принятыми в вашем районе. Конечно же, обычно внимание обращают на стоимость, а также на внешний вид, долговечность и простоту обработки. В большинстве случаев можно заменить один тип труб на другой, например оцинкованные стальные на пластиковые. Однако вам нужно знать, как выполнить эту замену.

Существует огромное количество типов труб. Некоторые из них могут иметь различное применение, в то время как другие типы труб можно использовать лишь для системы сточных вод и канализации. Мы уже обсуждали это в главе 2, где речь шла о стандартах. Все типы труб обычно делят на три группы: (1) металлические, (2) пластиковые и (3) керамические и стекловолоконные. Можно также разделить их на подводящие водопроводные, сточные (канализационные) и вентиляционные трубы.

В случаях, когда вам необходимо изменить направление трубы или соединить две или несколько частей или перейти от одного размера трубы к другому, используются детали, называемые фитингами. На рис. 3.5 показано несколько типов применяемых фитингов. Они используются при работе с большинством типов труб и могут быть чугунными, стальными, медными и пластиковыми и применяться с чугунными, стальными, медными и пластиковыми трубами соответственно.

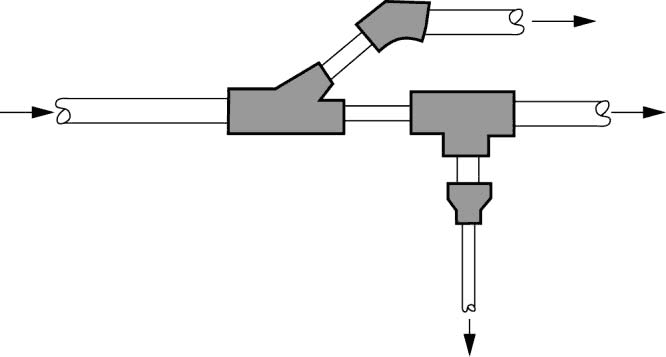

Рис. 3.5. Фитинги позволяют вам менять размер и направление труб

Металлические трубы

Металлические трубы являются старейшим типом труб. Свинцовые трубы применялись еще во времена римлян, а чугунные трубы использовались больше столетия. Время и накопленный опыт способствовали пониманию того, как избежать таких последствий, как отравление свинцом при применении труб. Металлические трубы могут быть изготовлены из чугуна, стали, свинца, латуни и меди.

Чугунные трубы. Эти трубы изготавливаются из настоящего чугуна. Они прочные, долговечные и тяжелые. Чугунные трубы в основном используются в качестве труб для сточной (канализационной) и вентиляционной систем, поскольку их диаметр не соответствует небольшому диаметру подводящих труб. Их трудно резать и непросто сваривать. Многие стандарты в настоящее время требуют заменять чугунные трубы пластиковыми. Таблица 3.1 содержит сведения о металлических трубах.

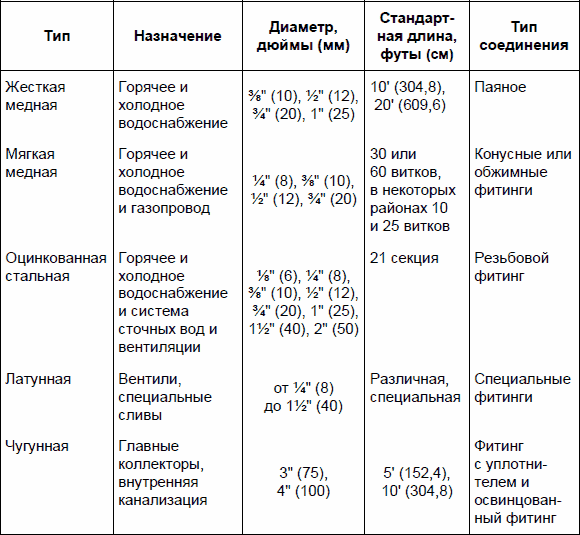

Таблица 3.1. Характеристики металлических труб

Стальные трубы. Стальные трубы обычно называются железными. Железо, конечно же, является основным компонентом стали, но все-таки здесь существуют отличия. Практически все трубы с резьбой являются стальными. Стальные трубы делятся на две большие группы: оцинкованные трубы и трубы без покрытия. Оба типа труб являются сборными и меняют свое направление с помощью деталей, называемых фитингами.

Оцинкованные трубы. Как показано на рис. 3.6, оцинкованные трубы покрыты цинком снаружи и внутри, что уменьшает коррозию. Покрытие цинком лишь уменьшает коррозию, но не останавливает ее. Оцинкованные трубы могут служить очень долго, но если вы заметили на ваших трубах, по которым поступает вода, пятна ржавчины или почувствовали ржавый привкус воды, – это означает начало коррозии.

Трубы без покрытия. У таких труб отсутствует покрытие. Они называются трубами из черного металла, поскольку на их поверхности образуется черный налет при обработке на сталепрокатном стане. Иногда на сталепрокатном стане на трубы наносится тонкий слой лака (рис. 3.7). Такой тип труб обычно используется для газопроводов в жилых домах. Если по ним будет поступать вода или химикаты, то они быстро заржавеют. Оцинкованные трубы также можно использовать для газопроводов, но это будет стоить немного дороже.

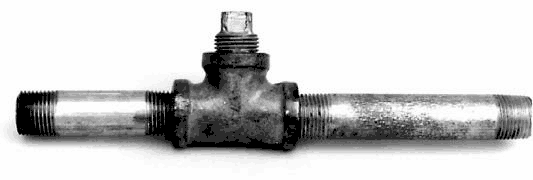

Рис. 3.6. Оцинкованная труба и фитинги

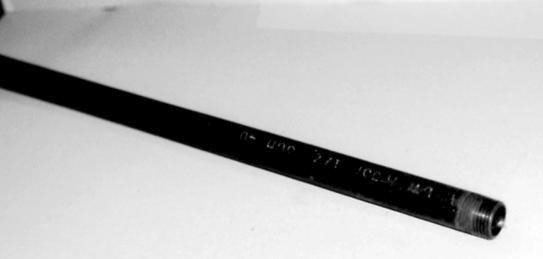

Рис. 3.7. Трубы из черного металла – это стальные трубы без антикоррозийного покрытия

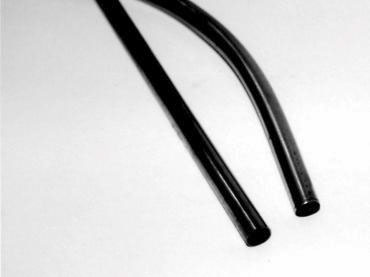

Рис. 3.8. Труба из жесткой меди и гибкая труба из мягкой меди. Обратите внимание на небольшой изгиб гибкой трубы после того, как она была свернута в бухту
