Современный монтаж электропроводки и теплых полов

Длина проводов во влажных, сырых и особо сырых помещениях должна быть минимальной. Проводки рекомендуется размещать вне этих помещений, а светильники – на стене, ближайшей к проводке.

Соединение медных и алюминиевых проводов. Провода электропроводки с проводами светильников соединяют в потолочных розетках. Для соединения алюминиевых проводов линии с медными арматурными проводами светильников используют зажимные колодки.

При параллельной прокладке двух и более плоских проводов при открытой и скрытой проводке провода должны быть уложены по стене или перекрытию плашмя, рядами с зазором 3–5 мм. Прокладка плоских проводов пакетами или пучками не допускается.

В открытых электропроводках крепление незащищенных проводов металлическими скобами следует выполнять с установкой между проводами и скобами изоляционной прокладки.

Прокладка в трубах. При прокладке проводов и кабелей в трубах, гибких металлических рукавах обеспечивают возможность замены проводов и кабелей.

Скрытая и открытая прокладка проводов и кабелей по нагреваемым поверхностям (печи, камины, дымоходы и т. д.) запрещается, так как из-за высыхания изоляции провода и кабели приходят в негодность и, как следствие, к пожару.

Радиус изгиба незащищенных изолированных проводов должен быть не менее трехкратной величины наружного диаметра провода; защищенных и плоских проводов – не менее шестикратной величины наружного диаметра или ширины плоского провода.

Кабели с пластмассовой изоляцией в поливинилхлоридной оболочке прокладывают с радиусом изгиба не менее шестикратной, а с резиновой изоляцией – не менее десятикратной величины наружного диаметра кабеля.

Монтаж всех видов проводок допускается при температуре не ниже минус 15 С. При низких температурах некоторые изоляционные материалы становятся хрупкими; при их сгибании в изоляции образуются трещины, которые в процессе эксплуатации могут быть причиной повреждения проводов и кабелей.

Виды электропроводок и способы прокладки проводов и кабелей выбирают в зависимости от характеристики окружающей среды в соответствии с ПУЭ, СНиП и применительно к условиям садовых домиков и коттеджей приведены в табл. 9. Для каждого вида проводки, способа ее выполнения и среды в таблице указано несколько марок проводов. Первая из марок является предпочтительной, и только в случае необходимости она может быть заменена следующей. Провода следует использовать по их основному назначению, например, провода АППВ, ППВ – для открытой прокладки непосредственно по несгораемым основаниям, АПРТО – для прокладки в трубах, АПРИ – для открытой прокладки на роликах или изоляторах.

Выбранный вид проводки и способ прокладки проводов и кабелей должны соответствовать также требованиям пожарной безопасности (табл. 9).

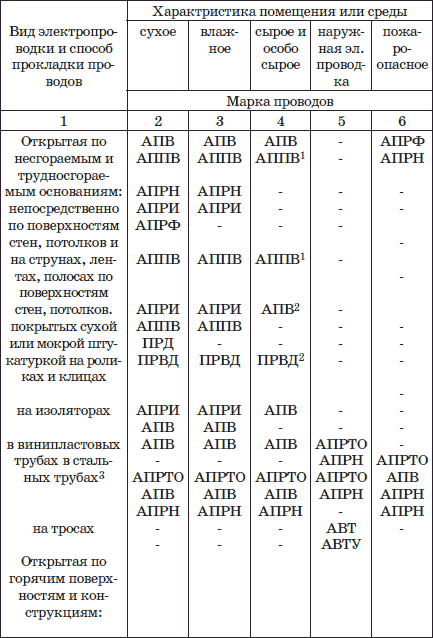

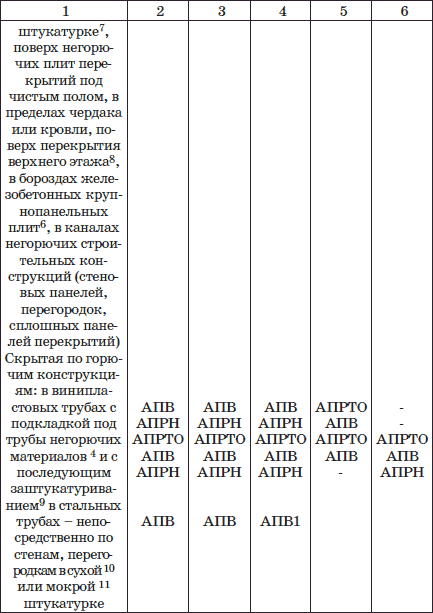

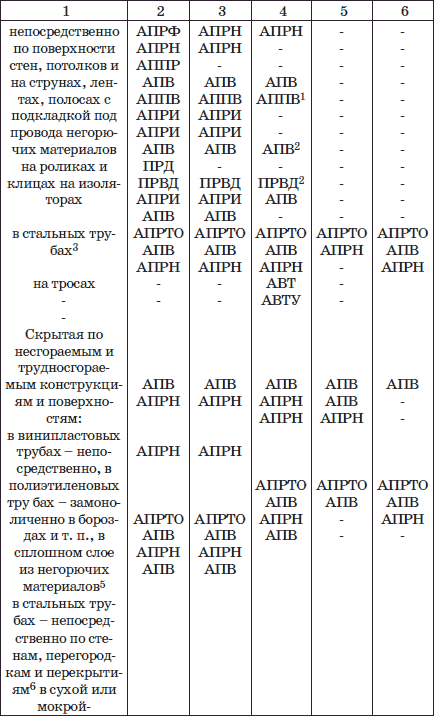

Таблица 9. Виды электропроводок и способы прокладки проводов, применяемые в зависимости от окружающей среды

Примечания:

1) Кроме особо сырых помещений.

2) На роликах для сырых мест.

3) Запрещается применение стальных труб с толщиной стенок 2 мм и менее в сырых и особо сырых помещениях и наружных установках.

4) С подкладкой листового асбеста толщиной не менее 3 мм, выступающего в обе стороны от провода или трубы на 10 мм.

5) В сплошном слое штукатурки, алебастрового, цементного раствора или бетона толщиной не менее 10 мм.

6) В заштукатуриваемой борозде, в сплошном слое алебастрового намета толщиной не менее 5 мм или под слоем листового асбеста толщиной слоя не менее 3 мм.

7) Под слоем мокрой штукатурки толщиной не менее 5 мм.

8) Под слоем цементного или алебастрового намета толщиной не менее 10 мм.

9) Заштукатуривание трубы осуществляется сплошным слоем штукатурки, алебастра толщиной не менее 10 мм.

10) В сплошном слое алебастрового (цементного) намета толщиной не менее 10 мм или между двумя слоями листового асбеста толщиной не менее 3 мм, выступающего с каждой стороны провода не менее чем на 10 мм.

11) Под слоем мокрой штукатурки с подкладкой под провод слоя листового асбеста толщиной не менее 3 мм или по намету штукатурки толщиной не менее 10 мм, выступающих с каждой стороны провода не менее чем на 10 мм.

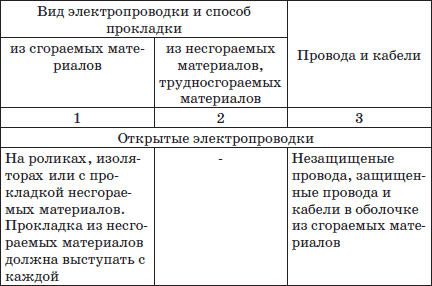

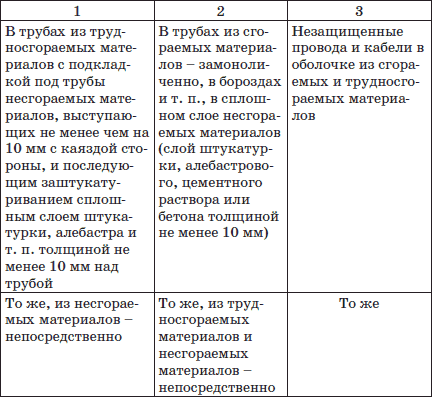

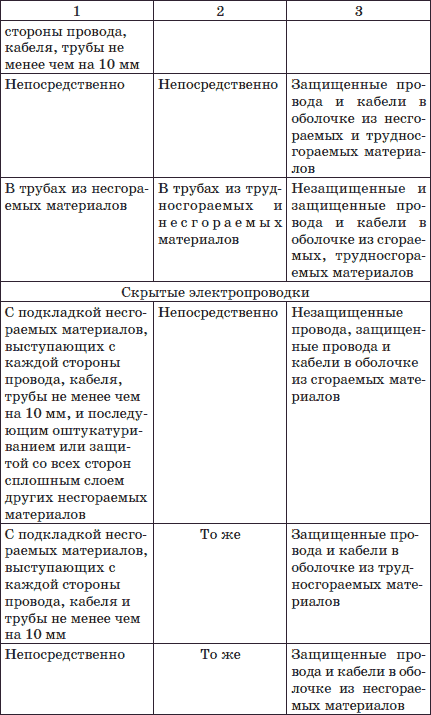

Таблица 10. Выбор вида электропроводок и способов прокладки проводов и кабелей по условиям пожарной безопасности

Электромонтажные работы по прокладке проводки

Прежде чем приобретать электротехнические материалы и устройства и приступать к электромонтажным работам, владельцу садового домика или коттеджа необходимо решить ряд подготовительных вопросов:

• составить принципиальную схему электропроводки, привязав ее к планировочному чертежу садового домика или коттеджа;

• определить вид проводки (открытая, скрытая) и способ прокладки проводов и кабелей в зависимости от условий окружающей среды и помещений по степени относительной влажности. В районах с повышенной влажностью значительно увеличиваются требования как к материалам, так и к качеству электромонтажных работ;

• определить степень возгораемости строительных материалов;

• продумать вид освещения в зависимости от назначения помещения, норм освещенности, выбрать тип и исполнение светильников: потолочные или настенные, с лампами накаливания или люминесцентными лампами;

• определить количество и размещение штепсельных розеток, выключателей, соединительных коробок, трассы прокладки проводов и кабелей;

• определить потребляемую мощность электропотребителей, соответственно выбрать тип счетчика и вид защиты;

• определить сечение проводов и кабелей.

Внутренние электропроводки

Выполнение внутренних электропроводок состоит из следующих операций:

• разметочные работы;

• выполнение проходов и пересечений;

• монтаж электропроводок;

• монтаж выключателей, штепсельных розеток, светильников;

• монтаж квартирных щитков;

• проверка электропроводки.

Разметку выполняют до начала отделочных работ в помещениях садового домика или коттеджа. При разметке учитывают удобство пользования и обслуживания проводки в эксплуатации, а также соблюдение правил электро– и пожарной безопасности.
