Обновления могут быть адресованы одному маршрутизатору, а могут быть направлены группе маршрутизаторов(muilticast-адрес 224.0.0.10).
Обмен обновлениями:
Сначала соседи отправляют друг другу все известные маршруты, за исключением тех, что попали под правило splithorizon.
После завершения обмена маршрутами, полные обновления больше не посылаются.
Далее посылаются обновления только об изменившемся маршруте, или маршрутах (частичные обновления).
Если отношения соседства теряются, а затем снова устанавливаются, то обмен
Настройка маршрутов в EIGRP
Типы маршрутов:
internal – внутренние маршруты EIGRP. AD – 90.
external – маршруты, перераспределенные в процесс EIGRP из других источников. AD – 170.
summary – суммарные маршруты EIGRP. AD – 5.
Administrative distance (AD, административное расстояние) – это степень доверия к источнику маршрута, чем оно меньше, тем доверие выше. Например, у протокола маршрутизации RIP оно равно 120, OSPF 110, EIGRP 90, у статических маршрутов 1, но его можно поменять вручную.
Проверка осуществляется командами:
show ip eigrp neighbor
show ip eigrp topology
show ip route eigrp
show ip eigrp interfaces
show ip eigrp traffic
debug eigrp packet
EIGRP
Настройка
протокола
(Network Statement)

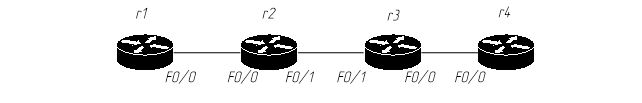

В последующих примерах используется приведённая ниже схема.
Команда показанная ниже очищает таблицу маршрутизации протокола EIGRP.
r1#clear ip eigrp neighbors
EIGRP не широковещательные сети с множественным доступом (NBMA Network)
Пример настройки данного протокола. Cisco рекомендует использовать команду passive-interface default, а активные интерфейсы указывать отдельно. В данном случай настройка показаны на первых двух маршрутизаторах, на остальных все делается аналогично:
r1(config)#router eigrp 1
r1(config-router)#passive-interface default
r1(config-router)#network 10.1.1.1 0.0.0.0
r1(config-router)#network 10.0.12.1 0.0.0.0
r1(config-router)#no passive-interface FastEthernet 0/0
r1(config-router)#no passive-interface Loopback 0
r1(config-router)#no auto-summary
r1(config-router)#end
r1#wr
r2(config)#router eigrp 1
r2(config-router)#passive-interface default
r2(config-router)#network 10.2.2.2 0.0.0.0
r2(config-router)#network 10.0.12.2 0.0.0.0
r2(config-router)#network 10.0.23.2 0.0.0.0
r2(config-router)#no passive-interface FastEthernet 0/0
r2(config-router)#no passive-interface FastEthernet 1/0
r2(config-router)#no passive-interface Loopback 0
r2(config-router)#no auto-summary
r2(config-router)#end
r2#wr
r1#
*Mar 1 06:28:09.894: %DUAL-5-NBRCHANGE: IP-EIGRP(0) 1: Neighbor 10.0.12.2 (FastEthernet0/0) is up: new adjacency
Проверка
осуществляется командами:r1#show ip route eigrp
10.0.0.0/8 is variably subnetted, 7 subnets, 2 masks
D 10.2.2.2/32 [90/156160] via 10.0.12.2, 00:03:56, FastEthernet0/0
D 10.3.3.3/32 [90/158720] via 10.0.12.2, 00:03:12, FastEthernet0/0
D 10.4.4.4/32 [90/161280] via 10.0.12.2, 00:02:35, FastEthernet0/0
D 10.0.23.0/24 [90/30720] via 10.0.12.2, 00:04:05, FastEthernet0/0
D 10.0.34.0/24 [90/33280] via 10.0.12.2, 00:03:21, FastEthernet0/0
r1#show ip eigrp neighbor
IP-EIGRP neighbors for process 1
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
0 10.0.12.2 Fa0/0 13 00:11:47 105 2125 0 17
EIGRP автоматическое суммирование маршрутов (Automatic Summarization)
По умолчанию включено автоматическое суммирование маршрутов, в настройках ранее мы отключали его, это рекомендуется сделать, чтобы маршрутизатор не суммировал все маршруты, но если нам надо включить суммирование, то как это сделано показано ниже:
r1(config)#router eigrp 1
r1(config-router)#auto-summary
EIGRP
ручное
суммирование
маршрутов
(Manual Summarization)
В примере показано как были добавлены две подсети и произведено их суммирование, стоит обратить внимание, что для EIGRP суммирование производиться на интерфейсе:
r1(config)#interface Loopback1
r1(config-if)#ip address 10.10.0.1 255.255.255.0
r1(config-if)#interface Loopback2
r1(config-if)#ip address 10.10.1.1 255.255.255.0
r1(config)#router eigrp 1
r1(config-router)#no passive-interface Loopback 1
r1(config-router)#no passive-interface Loopback 2
r1(config-if)#interface FastEthernet0/0
r1(config-if)#ip summary-address eigrp 1 10.10.0.0 255.255.254.0 5
Проверка осуществляется командами:
r4#show ip route 10.10.0.0 255.255.254.0
Routing entry for 10.10.0.0/23
Known via "eigrp 1", distance 90, metric 161280, type internal
Redistributing via eigrp 1
Last update from 10.0.34.3 on FastEthernet0/0, 00:02:26 ago
Routing Descriptor Blocks:
* 10.0.34.3, from 10.0.34.3, 00:02:26 ago, via FastEthernet0/0
Route metric is 161280, traffic share count is 1
Total delay is 5300 microseconds, minimum bandwidth is 100000 Kbit
Reliability 255/255, minimum MTU 1500 bytes
Loading 1/255, Hops 3
r4#show ip route eigrp
10.0.0.0/8 is variably subnetted, 8 subnets, 3 masks
D 10.10.0.0/23 [90/161280] via 10.0.34.3, 00:00:09, FastEthernet0/0
D 10.0.12.0/24 [90/33280] via 10.0.34.3, 00:41:44, FastEthernet0/0
