Съемка профилей эклиметром

105. Эклиметр — прибор для измерения углов наклона местности.

а) Устройство эклиметра. Внутри круглой коробки А (рис. 372) вращается на оси колесико В. На наружном ободке колесика нанесены деления через 1° от 0 до 60° в обе стороны от нулевого штриха. Заштрихованный сектор колесика — сплошной, для большего веса к нему прикреплен грузик, который можно передвигать, ослабив винт m . В коробке А имеется окошко для отсчетов n , производимых при помощи лупы l . Справа к коробке прикреплена визирная трубка. У одного конца в трубке имеется металлическая нить а (предметный диоптр), у другого конца прорезь b . Прорезь и нить располагаются параллельно оси колесика.

В нерабочем положении колесико прижато к коробке пружиной. Чтобы отпустить колесико, надо нажать кнопку k пружины, и тогда колесико под влиянием силы тяжести будет оставаться в определенном неизменном положении. Коробка же с трубкой и лупой будет изменять свое положение в зависимости от наклона линии визирования.

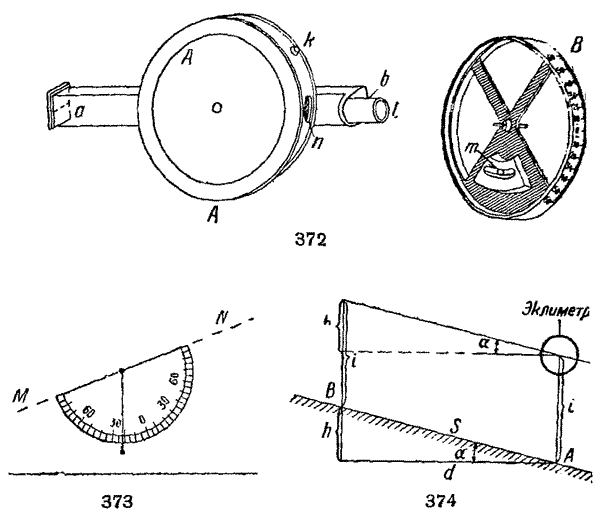

Рис. 372. Эклиметр Рис. 373. Простейший эклиметр Рис. 374. Определение превышения с помощью эклиметра

б) Пользование эклиметром. Прибор держат в руке, смотрят в< лупу и наводят предметный диоптр на предмет местности. Нажимают кнопку k и<, когда колесико успокоится, отсчитывают деление, приходящееся против волоска предметного диоптра. Знаки + и — на ободке колесика указывают углы повышения или понижения. Когда линия визирования горизонтальна, отсчет по ободку колесика 0°.

в) Простейший эклиметр можно изготовить самому. Из фанеры или< картона вырезают полукруг. Дугу полукруга разделяют на градусы; 0° стоит против штриха, где радиус перпендикулярен линии MN (рис. 373). К центру полукруга на нити подвешивают грузик.

При работе с таким эклиметром визируют краем MN вдоль линии, уклон которой требуется определить. Отсчет угла наклона делают по нити. При горизонтальном положении линии MN этот отсчет равен 0°. На рисунке отсчет угла наклона 22° (о других простейших эклиметрах — см. гл. XIV , §§ 4 и 6).

106. Нивелирование эклиметром выполняется двумя лицами. Одновременно ведется измерение линии лентой или рулеткой.

Наблюдатель с эклиметром остается в начале линии (А). Рабочий с лентой идет вперед и останавливается на определенном расстоянии S от наблюдателя (в точке В рис. 374). Наблюдатель визирует на рабочего и измеряет эклиметром угол наклона . Предметный диоптр надо наводить на ту часть одежды или лица рабочего, которая находится на высоте t — глаз наблюдателя. При этом условии, как видно из чертежа (рис. 374), превышение одной точки над другой определяется по формуле:

h = d * tg ,

где d — приведенное к горизонту расстояние (см. § 101); — угол наклона.

Для вычисления h служит таблица X .

Наблюдатель записывает угол наклона и расстояние S до рабочего (при малых углах наклона S = d ). Рабочий оставляет шпильку в точке В и идет дальше. Наблюдатель подходит к оставленной шпильке, измеряет угол наклона следующей линии и т. д.

107. Полевые записи ведутся в записной книжке. При работе на ровной местности с однообразным уклоном применяют следующую форму записи:

Профиль по тальвегу оврага

1-2> 20 м> +0,5° 3> 20 »> +0,5° 4> 20 »> +1,0 ^Q 5> 20 »> +1,0° 6> 20 »> +0,5° 7> 12 »> +0,5° От точке 7 — поперечник № 1 7-8> 20м> +0,5° 9> 20»> +0,5° 10> 20»> 0,0°

При профилировании более сложного рельефа ведут записи в виде зарисовок (рис. 375). Не надо забывать записывать знак угла наклона (+ или — ), который соответствует знаку превышения h (если предметный диоптр наводится на ту часть одежды или лица рабочего которая находится на высоте t глав наблюдателя — см. § 106).

108. Обработка наблюдений . Построение профиля. По значениям d (или S при малых углах наклона и коротких линиях) по формуле § 106.

h = d * tg

вычисляют превышение h .

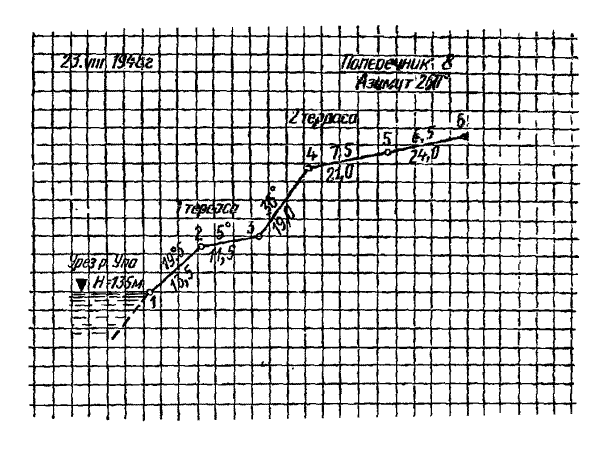

Рис. 375. Полевые зарисовки при нивелировании эклиметром

Примеры.

1) Длина линия S ₁₂ =20 м, угол наклона =+6° В табл X находим h ₁₂ = S tg =20м * tg 6°=+2,1 м, что означает: точка 2 выше точки 1 на 2,1 м. К отметке точки 1 прибавляют превышение h ₁₂ , получают отметку точки 2 и т. д. По полученным значениям отметок строят профиль (см. § 51е).

2) S ₁₂ .=223 м; = +17° (пример §101). Одним из способов, указанных в § 101, вычисляем d =213 м. В табл. X находим:

200 м * tg 17° ... ........... 61,1 м

10 м * tg 17° ..... 3,06 »

3 м * tg 17° .................. 0,92 »

_________________________

213 м * tg 17° ............... 65,08 м

Превышение h ₁₂ = +65,1 м.

Геодезические работы

109. Общая схема организации геодезических работ. На территории СССР имеются пункты главной геодезической <осноры, положение которых определено с большой точностью в результате специальных геодезических работ. Таковы пункты триангуляции, составляющие плановую геодезическую основу, и пункты нивелирования, составляющие основу высотную (вертикальную). Если требуется определить координаты и абсолютные высоты каких-либо точек местности, эти точки необходимо связать геодезическими методами с пунктами геодезической основы.

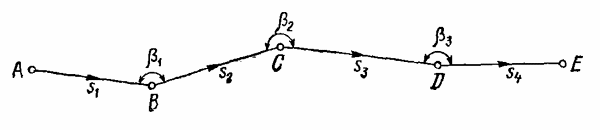

Рис.376 Теодолитный ход

Перед началом съемки предварительно определяют с повышенной точностью некоторое дополнительное число точек местности относительно имеющихся уже пунктов геодезической основы, — как говорят, «сгущают» геодезическую основу. Эти дополнительные точки составляют рабочее геодезическое обоснование. Затем производят съемку деталей или определение положения отдельных пунктов наблюдений, опираясь на пункты рабочего обоснования. Такой же порядок сохраняется и при обработке геодезических наблюдений.
