Модернизация большей части парка турецких танков проводилась с участием американцев. В 1982 — 1989 годах в Турции на двух танкоремонтных заводах до уровня М48А5Т1, примерно соответствовавшего М48А5 армии США, было переоборудовано около 1900 боевых машин. В конце 1980-х годов около 750 М48 модернизировали в вариант М48А5Т2 путем установки термоизоляционных чехлов на стволы орудий, введением в состав СУО нового баллистического вычислителя и двухплоскостного стабилизатора пушки. Модернизационные комплекты поступали в Турцию из США.

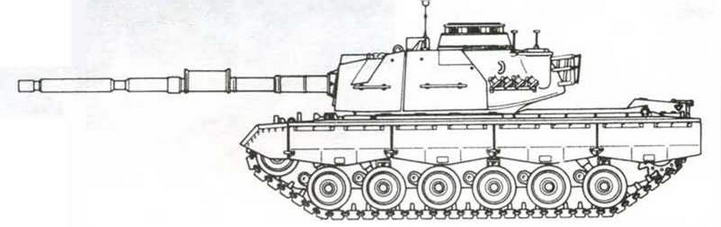

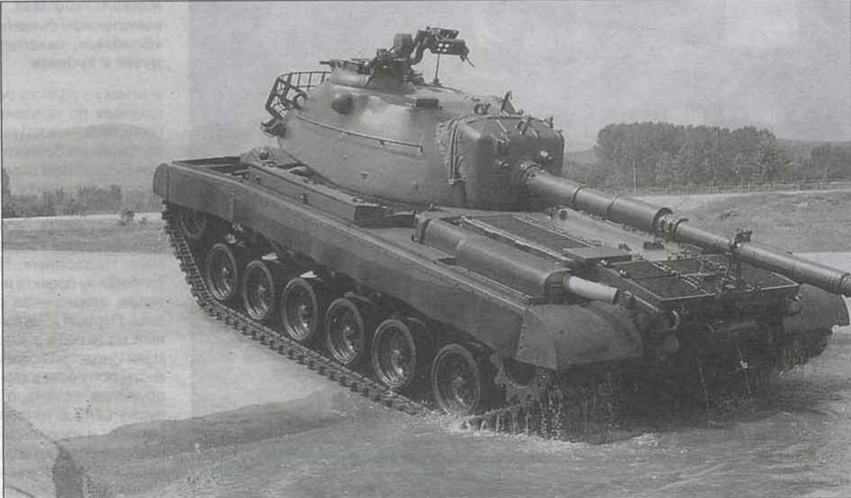

Турецкий М48А5Т1 во время испытаний на полигоне в Трире (ФРГ). 1984 год. Внешний вид кормовой части машины сильно изменен из-за установки немецкого дизеля

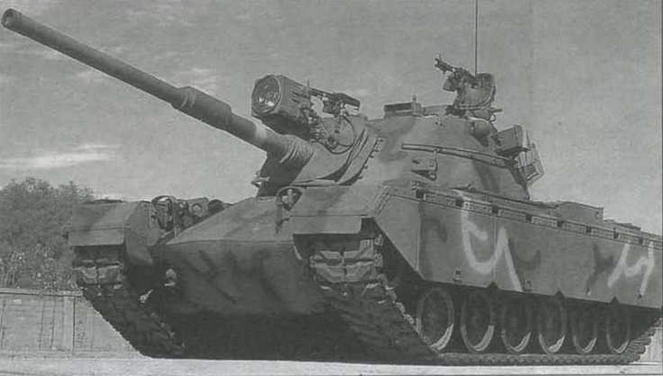

Средний танк М48А5К, модернизированный южнокорейскими специалистами
Апофеозом
Установленная на башне накладная композитная броня фирмы "Блом и Фосс" придавала машине совершенно новый облик. По две броненакладки монтировались по бортам башни, еще одна — на маске пушки. Характерная угловатая форма навесной брони не оставляла сомнений в немецком происхождении "Супер Паттона" — "утюгообразный" дизайн Pz.Kpfw.lll/IV, "тигров" и "леопардов" стал визитной карточкой немецких танкостроителей. Ходовая часть машины прикрывалась резино-металлическими экранами. Покупателей на "Супер Паттон" в мире так и не нашлось.

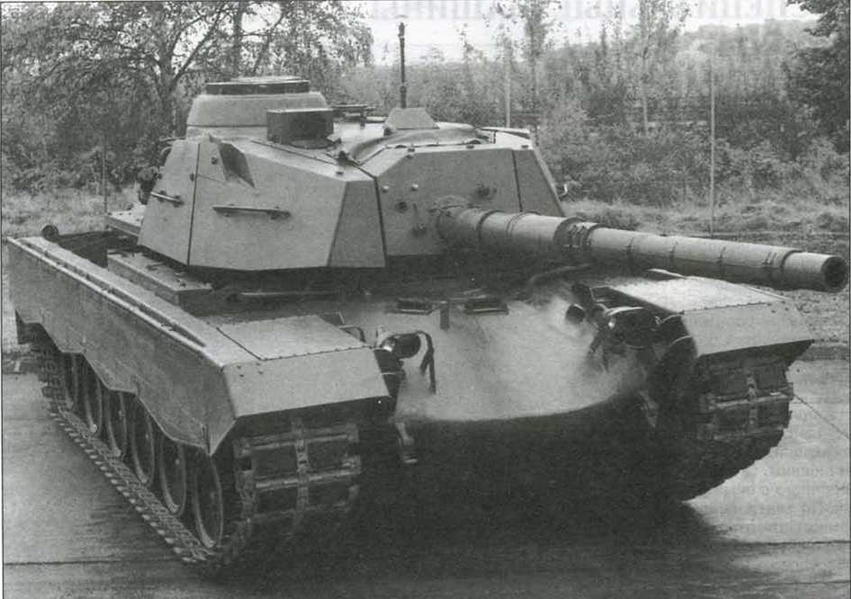

"Супер Паттон" — апофеоз модернизации танка М48
"Супер М48"

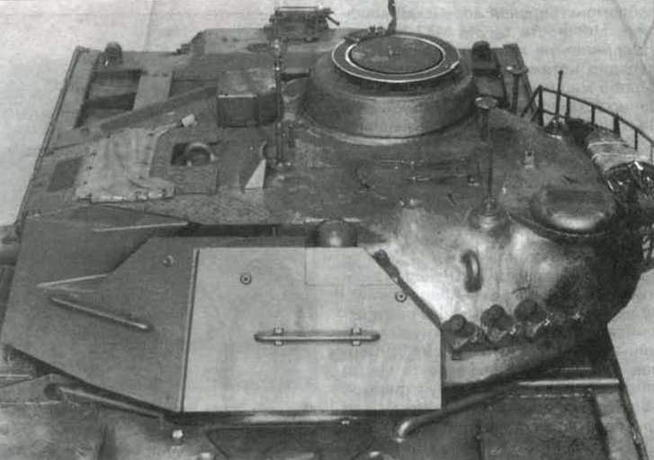

Башня "Супер Паттона" с накладной композитной броней фирмы "Блом и Фосс"
Локальную модернизацию М48А5 путем установки бортовых экранов на ходовую часть провели в Южной Корее, танки получили обозначение М48А5К.
Испанцы дорабатывали свой парк "паттонов" заменой бензиновых двигателей дизелями, введением СУО с лазерными дальномерами и аналоговыми баллистическими вычислителями, установкой 105-мм пушек английского или западногерманского производства.
В Иране при модернизации танков осуществлялись мероприятия, направленные на унификацию узлов и агрегатов танков М47, М48 и М60, в частности, машины оснащались однотипными силовыми установками, трансмиссиями, подъемными и поворотными механизмами пушки и башни, воздухоочистителями. Эти работы велись с помощью специалистов из США.
Американцы оказали техническую помощь в доработке почти 300 М48, состоявших на вооружении армии Тайваня. На них ставились: лицензионные орудия М68 местного производства; новые СУО, включавшие лазерный дальномер фирмы "Тексас инструменте"; тепловизионные приборы ночного видения; моторно-силовые установки, аналогичные используемым на танках М60АЗ; новые командирские башенки. После модернизации танки получили обозначение М48Н "Brave Tiger".
Боевые и специальные машины на базе танка М48
Огнеметный вариант М48 — Т67 был спроектирован с учетом опыта, полученного при изготовлении и испытаниях экспериментального М47 с огнеметом. Огнемет E30R1 (другое обозначение Мб) устанавливался вместо 90-мм пушки; в башне размещался бак для огнесмеси емкостью 1480 л. Горючая смесь выстреливалась через ствол сжатым воздухом. Стрельба была возможна непрерывной струей в течение одной минуты, но чаще выстрелы длились 2 — 3 с. Теоретический тактический радиус действия огнемета составлял 150 — 200 м, но на дальности более 100 м рассеивание струи огнемета оказывалось чрезмерным. Внешне Т67 отличался от М48 несколько более толстым и коротким стволом "орудия". Экипаж огнеметного танка включал трех человек — заряжающий, из-за отсутствия пушки, стал лишним. Стрельбу из огнемета и спаренного с ним пулемета вел наводчик. По завершении испытаний Т67 (в армии США эта машина получила индекс М67) было принято решение переоборудовать в огнеметный вариант 73 танка М48А1. Производство М67 началось в 1955 году. После запуска в серию танков М48А2 огнеметные танки М67А1 стали изготавливать на его шасси. На М67А1 монтировались усовершенствованные огнеметы М7 и перископические прицелы ХМ30. Обозначение М67А2 огнеметные танки получили после модернизации их шасси до уровня М48А3.

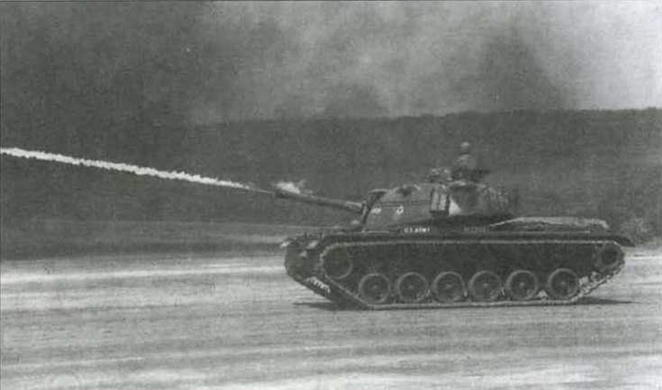

Вверху: огнеметный танк М67А1; внизу: М67А1 во время демонстрационных стрельб в Форт Ноксе в июне 1961 года

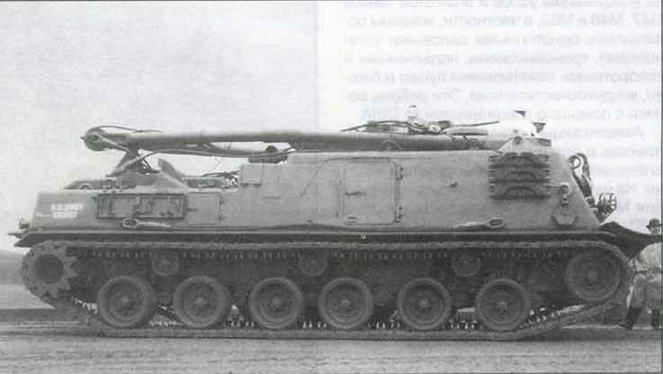

Опытный образец бронированной ремонтно-эвакуационной машины Т88. По расстоянию между опорными катками можно судить, насколько корпус БРЭМ удлинен, по сравнению с корпусом танка
Необходимость иметь на вооружении армии США новую БРЭМ наглядно продемонстрировал корейский конфликт. Мощности БРЭМ М32 на базе "Шермана" не хватало для работы с изрядно потяжелевшими со времен Второй мировой войны танками, особенно такими, как М26 и М46. Работы по созданию замены для М32 начались в 1954 году.
Дискуссию вызвал вопрос о шасси для ремонтно-эвакуационной машины. Командование сухопутных войск на континентальной части США хотело иметь БРЭМ на базе недавно принятого на вооружение танка М48, в то время как департамент вооружений министерства обороны предлагал использовать в качестве шасси находившийся в стадии разработки экспериментальный Т95 (будущий М60). Первая точка зрения на какое-то время одержала верх. В 1956 году с фирмой "Боуен-Маклэглин" был заключен контракт на изготовление трех прототипов БРЭМ Т88 на базе М48. Постройка прототипов задержалась — медленно шел процесс полномасштабного проектирования, долго не могли найти субподрядчика для изготовления сварной бронерубки машины. В этих условиях вновь воспрянули духом сторонники создания БРЭМ на базе танка Т95. Расчеты показывали, что новая БРЭМ и новый танк будут запущены в серию практически одновременно. БРЭМ на базе перспективного танка позволила бы стандартизировать бронетехнику по значительной номенклатуре узлов и агрегатов, кроме того, машина на основе Т95 обладала бы большим модернизационным потенциалом и лучшими характеристиками. Однако сторонники Т95 опять потерпели поражение. Положение с линейными танками в армии США в то время было весьма напряженным — усилия производства следовало направить только на выпуск перспективных танков, а не отвлекать на изготовление вспомогательной техники. К тому же значительное количество состоявших на вооружении М48 перестало отвечать требованиям танкистов, вот эти-то машины и следовало переделывать в БРЭМ. В затянувшемся споре был вынесен следующий окончательный вердикт: строить ремонтно-эвакуационные машины на базе М48 в качестве промежуточного варианта, пока заводы не насытят бронетанковые войска танками Т95, после чего вернуться к вопросу о создании новой БРЭМ. Истина, заключающаяся в известной поговорке "нет ничего более постоянного, чем временное", справедлива по обе стороны океана. "Промежуточная" БРЭМ до сих пор остается на вооружении армии и корпуса морской пехоты США и замены ей пока не предвидится.

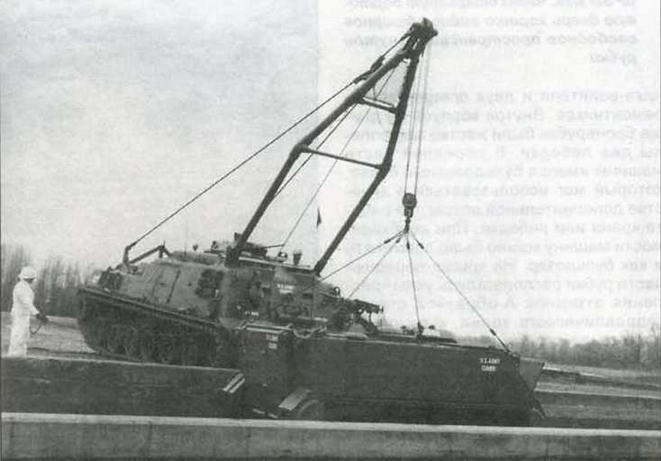

Демонстрация возможностей кранового оборудования БРЭМ Т88 на Абердинском полигоне. Весна 1959 года

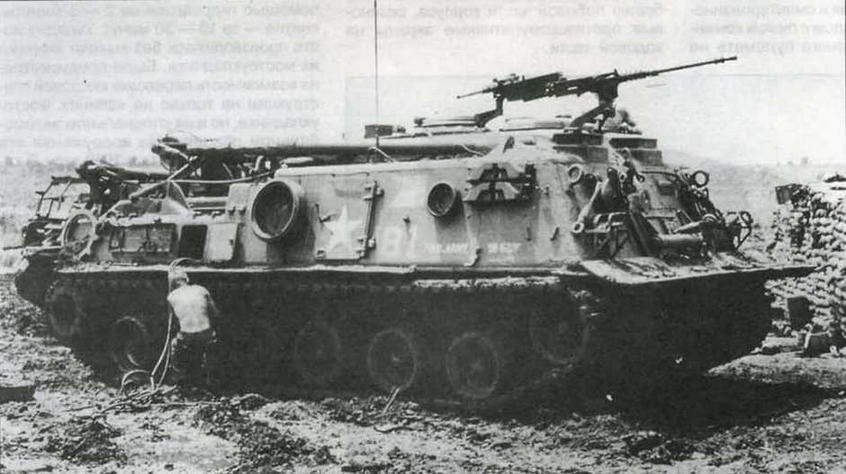

БРЭМ М88 10-го бронекавалерийского полка армии США во Вьетнаме. На многих машинах этого типа на крупнокалиберный пулемет надевали коробчатый броневой щит.
Испытания опытных Т88 показали, что двигатель AVI-1790-8 обеспечивает машине более чем скромные возможности по эвакуации бронетехники и замене башен. Между тем принятие на вооружение более тяжелого М60 еще сильнее ужесточило требования к тяговым характеристикам БРЭМ и грузоподъемности кранового оборудования. Установка более мощного 980-сильного мотора AVI-1780-6 и трансмиссии "Аллисон" ХТ-1400 позволила резко улучшить характеристики БРЭМ. После испытаний машины с обновленной силовой установкой вооруженные силы США подписали с фирмой "Боуен-Маклэглин" контракт на серийное производство БРЭМ М88.
Конструкция М88 значительно отличалась от базового танка, изменения претерпела даже "ванна" танкового корпуса. Поскольку машина имела более длинную базу ходовой части, вопрос о конверсии М48 в БРЭМ отпал сам собой, основной аргумент в споре со сторонниками Т95 на практике применить оказалось невозможным. Ремонтно-эвакуационная машина была длиннее и уже танка М48, вместо башни на ней установили рубку, которая занимала примерно 2/3 корпуса. Рубка сваривалась из плоских бронелистов; в ней находились места членов экипажа БРЭМ: командира, механика-водителя и двух специалистов- ремонтников. Внутри корпуса на днище бронерубки были жестко закреплены две лебедки. В передней части машины имелся бульдозерный отвал, который мог использоваться в качестве дополнительной опоры при работе крана или лебедки. При необходимости машину можно было применять и как бульдозер. На крыше передней части рубки располагались узлы крепления откидной А-образной стрелы гидравлического крана, в походном положении стрела укладывалась на корпус машины. В состав оборудования входил также гидравлический разводной гаечный ключ, предназначенный, прежде всего, для откручивания болтов в подвесках танков.
Бронезащите машины при ее разработке уделялось второстепенное внимание, поскольку М88 не предполагалось использовать в боевых условиях под огнем противника. Назначение БРЭМ — ремонт техники в ближнем тылу и эвакуация подбитой техники с поля боя "пост фактум", когда сражение уже закончилось. Тонкая противопульная броня наряду с установленными почти вертикально бронелистами не обеспечивала адекватной защиты от огня противотанковых средств. Вместе с тем невыгодная (с точки зрения защищенности) конфигурация рубки обеспечивала относительный комфорт членам экипажа и большой внутренний объем, что позволяло в случае необходимости перевозить экипаж подбитого танка или большое количество запасных частей.
