Средний танк Т-54

Вместо двух пулеметов СГ-43, расположенных по бортам на надгусеничных полках, установили один курсовой пулемет в отделении управления справа от механика-водителя. Боекомплект 7,62-мм патронов уменьшили до 3500 штук. Для выдерживания заданного направления движения танка в течение короткого времени в условиях ограниченной видимости и отсутствия ориентиров механика- водителя снабдили курсоуказателем — гирополукомпасом ГПК48.

Силовая установка отличалась от предыдущей наличием одного мультициклонного воздухоочистителя с масляной ванной, кассетами и эжекционным отсосом пыли из пылесборника. Система подогрева двигателя состояла из форсуночного подогревателя, змеевиков в масляном баке и в коробке котла подогревателя для разогрева топлива, а также управляемой заслонки в патрубке водяного радиатора для регулирования потока проходящей жидкости. Вместо трех наружных цилиндрических топливных баков установили два плоских прямоугольных, которые разместили справа в кормовой части на надгусеничной полке. Эти баки включили в систему питания двигателя.

Трансмиссия претерпела незначительные изменения. Была введена блокировка горного тормоза с педалью главного фрикциона и внесены изменения в конструкцию механизма выключения главного фрикциона. Гусеницу расширили до 580 мм, что позволило уменьшить удельное давление с 0,93 кг/см² до 0,81 кг/см². Система электрооборудования и средства связи остались без изменений.

В системе ППО вместо автоматического включения ввели полуавтоматическое кнопочное. В эту систему входили три пятилитровых углекислотных баллона, восемь термоизвещателей, четыре распылителя и кнопка включения.

В 1950 году серийное производство Т-54 возобновилось. За этот год только завод № 183 сумел изготовить 423 машины вместо 400 по плану. Выпуск 1951 года составил уже более 800 танков.

Т-54-3

В 1951 году была проведена вторая модернизация танка Т-54. Машина получила литую башню полусферической формы без обратных скосов и кормовой ниши, с улучшенным уплотнением погона. Телескопический прицел ТШ-20 заменили новым—ТШ-2-22, с переменным 3,5- и 7-кратным увеличением. Была улучшена защита от попадания пыли цапф артсистемы, погонов башни, турелей, командирской башенки, маски пушки, прицела и пулеметов, выключателей и тумблеров. На нижнем лобовом листе корпуса появились узлы крепления каткового минного трала. Заменили оборудование для постановки дымовых завес — вместо двух шашек МДШ установили две более мощные БДШ-5.

Серийное производство Т-54-3 (или Т-54 обр.1951 г.) началось в 1952-м и продолжалось до конца 1954 года. На его базе выпускался командирский танк Т-54К, оснащенный дополнительной радиостанцией, навигационной аппаратурой и зарядным устройством, из-за чего пришлось несколько уменьшить боекомплект пушки.

Запуском в серийное производство Т-54-3 завершился процесс создания и отработки конструкции «пятьдесятчетверки», продолжавшийся шесть лет. Машина, наконец-то, приобрела свой законченный, классический вид. В этот период произошли и серьезные кадровые изменения в руководстве отдела № 520 — КБ завода № 183. В октябре 1951 года А.А.Морозов был назначен главным конструктором КБ-60М завода № 75 в Харькове (ныне ХКБМ им.А.А.Морозова). Временно исполняющим его обязанности назначили А.В.Колесникова, одновременно возглавлявшего сопровождение серийного производства и модернизацию танка Т-54. Такая ситуация продолжалась до начала марта 1953 года, когда главным конструктором завода № 183 в Нижнем Тагиле стал Л.Н.Карцев. Первой крупной модернизацией танка Т-54, проведенной под его руководством, явилась установка стабилизатора вооружения.

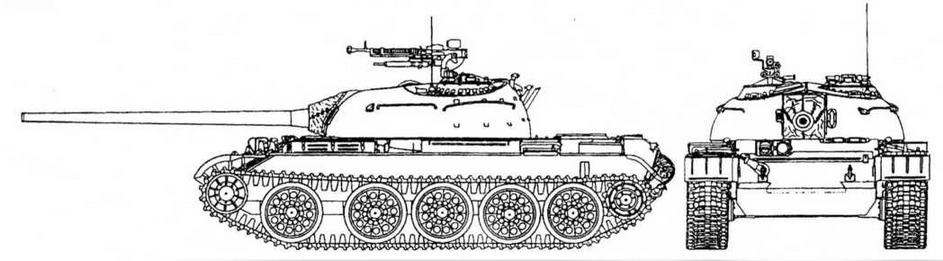

Т-54-3

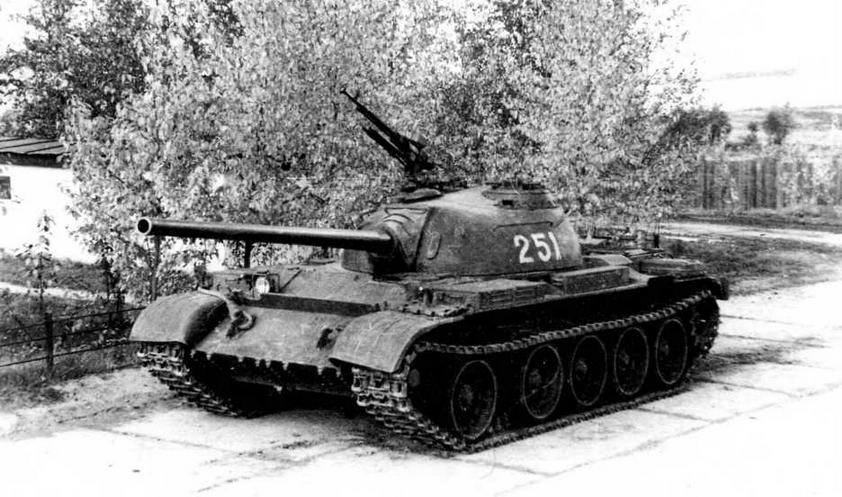

Классическая «пятьдесятчетверка» — средний танк Т-54-3 (обр.1951 г.)

Т-54А

Стабилизатор наведения пушки Д-1 ОТ в вертикальной плоскости СТП-1 «Горизонт» был создан в 1951 году в ЦНИИ-173 под руководством И.В.Погожева. Пушка с этим стабилизатором получила индекс Д-10ТГ. В стабилизаторе СТП-1 был заложен принцип, обеспечивавший постоянное слежение за целью орудия и жестко связанного с ним прицела. Эта схема имела и недостаток — во время заряжания пушка блокировалась на заданных углах возвышения, и наводчик лишался возможности наблюдения за целью.

Танк с пушкой Д-10ТГ получил обозначение Т-54А (объект 137Г). Кроме стабилизатора, пушка Д-10ТГ получила эжекционное устройство для продувки канала ствола после выстрела и подъемный механизм со сдающим звеном, предохраняющим механизм от поломок при задевании посторонних предметов. В затвор пушки были введены предохранительное устройство от самопроизвольного спуска при ударах на ходу машины и механизм повторного взвода. Внесли также изменения в компенсирующий механизм с целью обеспечения уравновешивания пушки на углах возвышения и склонения. Установили автоматизированный электропривод поворота башни с дублированным управлением, новый стопор башни и усовершенствованный прицел ТШ-2А-22 со смещенной влево окулярной частью и со шкалой дальности до цели. Для механика-водителя был введен активный прибор ночного видения ТВН-1.

Двигатель танка также подвергся некоторым изменениям: в систему питания ввели третий наружный бак емкостью 95 л; поставили двухступенчатый воздухоочиститель с тремя кассетами и эжекционным отсосом пыли; вместо нерегулируемых входных жалюзи над радиаторами смонтировали регулируемые, управляемые рукояткой, расположенной в боевом отделении. Остальные системы остались прежними.

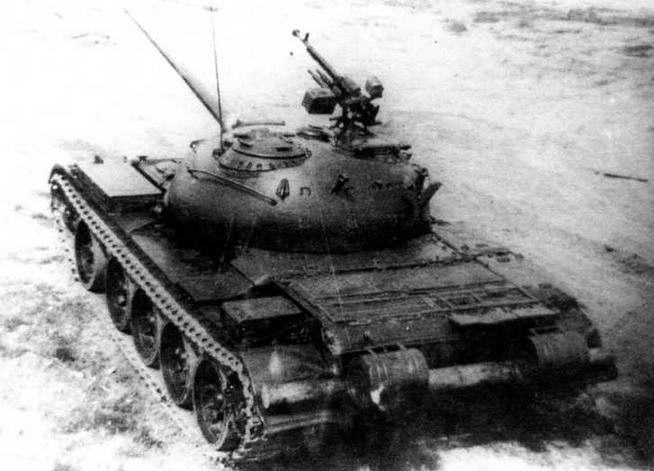

Вид сзади на танк Т-54 обр. 1951 г. Хорошо видна полусферическая форма башни

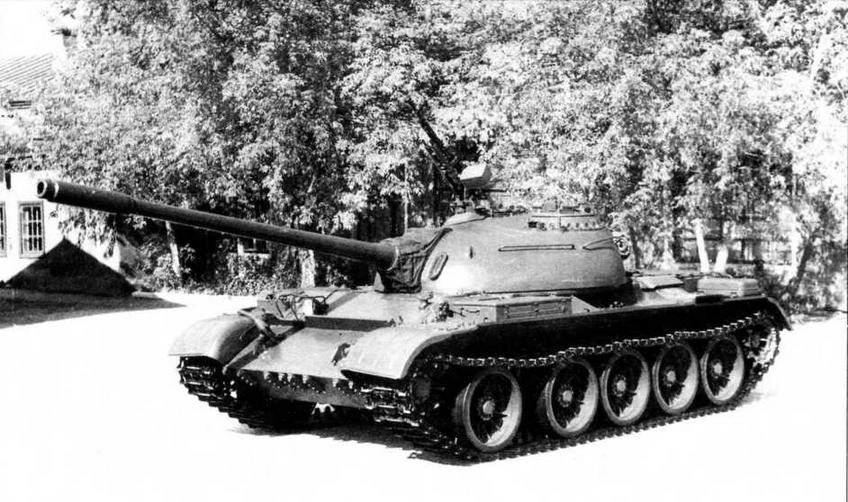

Средний танк Т-54А. Пожалуй, главным внешним отличием от предыдущей модификации был эжектор на стволе пушки

Основные агрегаты трансмиссии переделке не подвергались. Были внесены изменения только в конструкцию фрикциона вентилятора.

В связи с установкой агрегатов стабилизатора изменились монтажная и принципиальная схемы электрооборудования. Танк оснастили радиостанцией Р-113 и ТПУ Р-120.

Т-54А был принят на вооружение в 1954 году. В четвертом квартале предусматривалось изготовить установочную партию из 50 машин. Однако из-за несоответствия стабилизаторов техническим требованиям удалось изготовить только 25 единиц. Отлаженное серийное производство началось лишь через полгода и осуществлялось с 1955 по 1956 год. В ограниченных количествах на базе Т-54А изготавливался командирский танк Т-54АК. На нем дополнительно размещались радиостанция Р-112, навигационное оборудование ТНА-2 и зарядное устройство АБ-1-П/30. В результате размещения дополнительного оборудования несколько уменьшился боекомплект пушки.

Наряду с установкой системы вертикальной стабилизации вооружения, позволявшей в 10 раз повысить вероятность поражения цели — с 3% до 30%, отрабатывался еще один путь усиления вооружения танка Т-54 — установка более мощной танковой пушки.

Проектирование новой 100-мм нарезной танковой пушки Д-54 было начато в конце 1952 года в ОКБ-9 под руководством Ф.Ф.Петрова. Пушка предназначалась для установки в танке Т-54 взамен Д-1 ОТ. Согласно техзаданию она должна была иметь начальную скорость бронебойного снаряда 1015 м/с при массе 16,1 кг. В 1953 году был изготовлен баллистический ствол для отработки боеприпасов. В июне следующего года разработали техпроект пушки Д-54 со стабилизатором. Ее опытный образец был сдан заказчику в марте. Пушка оснащалась одноплоскостным стабилизатором «Радуга», созданным в ЦНИИ-173.

Первый образец Д-54 к октябрю того же года смонтировали в танке «объект 139» (Т-54М) на заводе № 183. По сравнению с Т-54А новый танк имел более мощный дизель В-54-6 (580 л.с.), облегченные опорные катки со штампованными дисками, а также ряд других изменений в ходовой части. За счет применения баков-стеллажей удалось увеличить до 50 выстрелов боекомплект пушки. Были введены прибор ночного видения механика-водителя и ночной прицел. На башне установили зенитный 14,5-мм пулемет КПВТ. Масса танка составила 36 т.

В том же месяце «объект 139» сдали комиссии и отправили на полигонные испытания, продолжавшиеся и в 1955 году, так как ЦНИИ-173 задержался с поставкой стабилизатора «Радуга». По их результатам этот стабилизатор было решено на вооружение не принимать. Остался опытным образцом и «объект 139», хотя некоторые его агрегаты впоследствии использовали при создании танка Т-55.

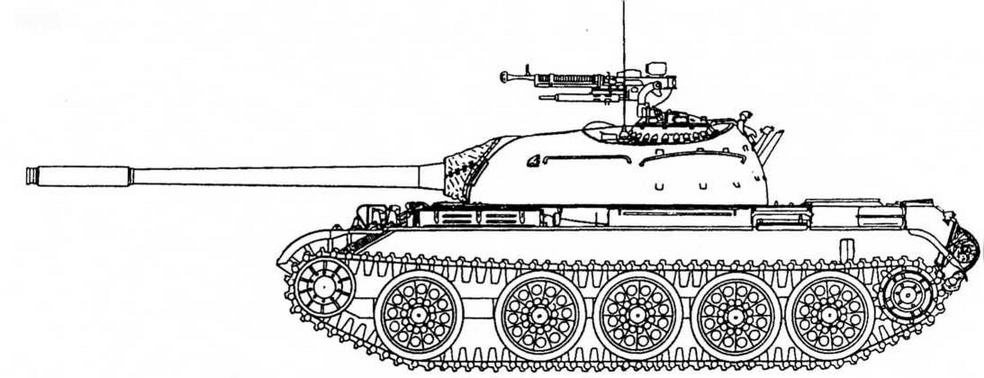

Т-54А

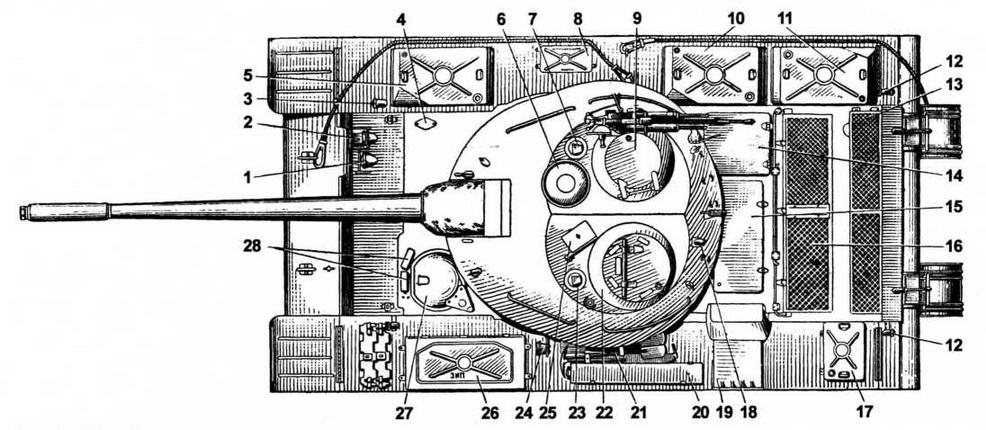

Танк Т-54А (вид сверху):
