В слегка выступающем из крыла фюзеляже должен был находиться турбореактивный двигатель А.М.Люлька ТР-1А, воздухозаборники располагались на передней кромке крыла. Расчетный взлетный вес Че-24 составлял 4500 кг, максимальная скорость полета — 1000—1050 км/ч. Самолет планировалось построить в трех экземплярах на авиационном заводе №30 в Москве и передать на испытания в конце 1948 г.^[34]

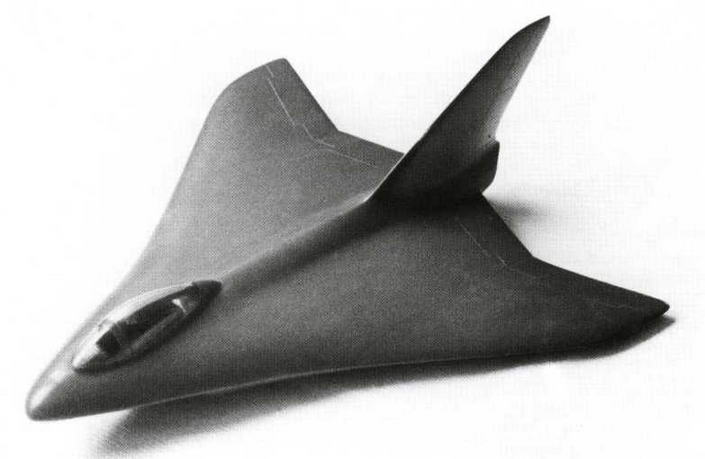

Модель истребителя Че-24.

Для проверки устойчивости и управляемости спроектированного самолета при небольших скоростях полета в МАИ в 1948 г. построили два планера с крылом переменной стреловидности. Первый из них, Че-22 (БИЧ-22), был одноместным, с крылом размахом 7,5 м и удлинением 4. Второй планер, Че-23 (БИЧ-23), имел двухместную кабину и предназначался для обучения пилотированию на "летающем крыле". Он отличался также большей стреловидностью концов крыла, поэтому размах получился меньше — 6,7 м. Обе машины имели деревянную конструкцию, обшитую частично фанерой, частично полотном.

Испытания Че-22 начались осенью 1948 г., Че-23 — в феврале 1949 г. И.А.Петров, летавший на этих машинах, отмечал хорошую устойчивость и управляемость планеров, а 17 июня 1949 г. во время воздушного параде в Тушине он с успехом продемонстрировал на Че-22 весь комплекс фигур высшего пилотажа. После этого Добровольное общество содействия авиации (ДОСАВ) решило выпустить серию из десяти Че-22. "Летные испытания показали, что планер БИЧ-22 обладает хорошими летными и аэродинамическими данными и, кроме того, он весьма интересен по конструктивному замыслу", — писал руководитель ДОСАВ А.Волков в Совет Министров, обосновывая этот заказ.^[35]

Производство планеров было освоено в конце 1949 г. в одной из подмосковных мастерских ДОСАВ, но при испытаниях первой серийной машины произошла авария, стоившая Петрову жизни, и выпуск Че-22 прекратили. Это печальное событие поставило крест на дальнейшей авиаконструкторской деятельности Б.И.Черановского. А жаль — проект Че-24 был весьма многообещающим.

Другой организацией, где после войны велись работы по созданию реактивной "бесхвостки" с треугольным крылом, стало ОКБ Новосибирского авиазавода (завод № 153). Руководил им Олег Константинович Антонов.

Задание на создание экспериментального истребителя, получившего условное обозначение "М", Москва дала весной 1947 г. Это должен был быть одноместный самолет схемы "летающее крыло" с двумя ТРД РД-10 с тягой по 900 кгс, расположенными в основании крыла, и с расчетной скоростью полета 950 км/ч.^[36] Однако вскоре истребитель перепроектировали под один более мощный двигатель РД-45. Из-за больших поперечных размеров РД-45 диаметр фюзеляжа пришлось увеличить, т.е. отойти от схемы "летающее крыло". Длина самолета равнялась 10,6 м, размах — 9,3, удлинение крыла — около 3.

Как тогда было принято, прежде, чем приступить к изготовлению самолета, построили его безмоторный аналог. Планеру дали обозначение Э-153. Для взлета за самолетом-буксировщиком использовалась отделяемая тележка, посадка должна была осуществляться на прикрепленную под фюзеляжем лыжу.

Испытывать Э-153 поручили М.Л.Галлаю, имевшему опыт полетов на "бесхвостке" Me-163. Но в воздухе машина так и не побывала: в июле 1948 г., когда все было готово к первому полету, из Министерства авиационной промышленности, проводившего тогда сокращение экспериментальных тем, пришел приказ прекратить работы по истребителю. Вскоре изменилась и направленность деятельности ОКБ Антонова: там сконцентрировались на создании военно-транспортных и пассажирских самолетов.^[37]

В 1949 г. на подмосковном Опытном заводе № 1, где находились вывезенные из Германии после войны авиационные специалисты, началось проектирование сверхзвукового перехватчика схемы "бесхвостка" с треугольным крылом малого удлинения. Инициатором этого замысла был бывший конструктор фирмы Хейнкель Зигфрид Гюнтер. За основу самолета, получившего обозначение "486", взяли экспериментальный ракетный самолет "346" со стреловидным крылом и обычным хвостовым оперением, построенный в 1946 г. в Германии и позднее испытывавшийся в СССР.

Так же, как "346", "486" должен был быть снабжен многокамерным ЖРД. Крыло имело стреловидность по передней кромке 60°, на задней кромке находились закрылки и элевоны. Взлет предполагалось осуществлять с отделяемой тележки, посадку — на лыжу.

Для проведения предварительных испытаний и снятия летных характеристик на скорости до 500 км/ч в 1950 г. на заводе построили деревянный планер "466", повторявший по схеме самолет "486". Начались его продувки в аэродинамической трубе ЦАГИ.

Однако к тому времени стало очевидно, что применение ЖРД на боевых самолетах нецелесообразно, так как продолжительность полета слишком мала. Поэтому летом 1951 г. МАП распорядилось прекратить финансирование проекта.^[38]

Картина развития реактивных "бесхвосток" с треугольным крылом в 50-е и начале 60-х годов была бы неполной без упоминания об опытах применении этой схемы на самолетах вертикального взлета и посадки (СВВП). Создателей первых СВВП привлекала компактность и меньший вес конструкции самолета без горизонтального оперения.

Известны четыре экспериментальные вертикально-взлетающие "бесхвостки". Это — американские Конвэр XFY-1 (1954 г.) и Райан Х-13 (1955 г.), английский Шорт S.C.1 (1957 г.) и французский Дассо "Бальзак" (1962 г.), представляющий собой модификацию истребителя "Мираж"III. Турбовинтовой XFY-1 и турбореактивный Х-13 были спроектированы для взлета и посадки с вертикальным положением фюзеляжа; английский и французский СВВП имели в фюзеляже специальные взлетные двигатели, направленные соплами вниз, и могли подниматься вверх из обычной горизонтальной позиции.

Все указанные машины в процессе испытаний доказали способность вертикально подниматься в воздух и опускаться на землю. Тем не менее, ни один из них не стал образцом для серийной машины. Идея стартующего в вертикальном положении самолета оказалась неприемлемой из-за отсутствия у летчика обзора вниз при взлете и посадке, а основным камнем преткновения на начальном этапе развития СВВП с подъемными двигателями была ненадежность техники обеспечения устойчивости и управляемости во время перехода от горизонтального к вертикальному полету. Так, катастрофа "Бальзака" в 1965 г. произошла из-за потери поперечной устойчивости во время посадки.

В целом же, 50-е годы можно назвать "золотым веком" бесхвостых самолетов. Из восемнадцати типов зарубежных сверзвуковых самолетов, строившихся серийно в то время, семь имело схему "бесхвостка". В основном, это были истребители. Их общий выпуск составил около 2500 экземпляров. Большинство этих машин характеризовалось вполне нормальной устойчивостью и управляемостью, они были более технологичны в производстве, чем самолеты обычной схемы. Как отмечалось, на "бесхвостках" установили целый ряд мировых рекордов скорости, высоты и скороподъемности.

Несмотря на это, в 60-е годы интерес к военным самолетам бесхвостой схемы резко упал. Это объясняется, прежде всего, возросшим вниманием к характеристикам маневренности. В 50-е и начале 60-х годов основными требованиями, предъявляемыми к истребителю, были большая высота и скорость полета. Применение схемы "бесхвостка" вполне отвечало этим условиям. Однако опыт применения авиации в военных конфликтах 60-х годов показал, что маневренность самолета по-прежнему играет чрезвычайно важную роль в воздушных боях. А по этому показателю "бесхвостка" проигрывала "нормальному" самолету: при резком отклонении элевонов вверх подъемная сила крыла в первый момент падала, вместо того, чтобы сразу начать набор высоты, машина "проваливалась" и только потом начинала "идти за ручкой". Хуже были и разгонные характеристики бесхвостого истребителя — сказывалась большая площадь крыла.
