Стратегическое ракетно-ядерное оружие

Тяжелая межконтинентальная ракета Рс-20В поступила на вооружение в 1988 году. Она по-прежнему остается самой мощной ракетой в мире и способна нести полезную нагрузку в 2 раза больше, чем американская MX.

С подписанием Договора СНВ-1 развитие межконтинентальных ракет в США и Советском Союзе приостановилось. На тот момент в каждой из стран разрабатывался комплекс с малогабаритной ракетой для замены устаревших МБР третьего поколения.

Американская программа «Миджитмен» была начала в апреле 1983 года в соответствии с рекомендациями комиссии Скаукрофта, назначенной президентом США для разработки предложений по развитию межконтинентальных ракет наземного базирования. Перед разработчиками поставили довольно жесткие требования: обеспечить дальность полета 11000 км, надежное поражение моноблочной ядерной головной частью малоразмерных целей. При этом ракета должна была иметь массу около 15 т и пригодна для размещения в ШПУ и на мобильных грунтовых установках. Первоначально эта программа получила статус наивысшего национального приоритета и работы пошли полным ходом. Очень быстро были разработаны два варианта трехступенчатой ракеты со стартовой массой 13,6 и 15 т. После конкурсного отбора решено было разрабатывать ракету с большей массой. В ее конструкции широко использовались стеклопластик и композиционные материалы. Одновременно велась разработка мобильной защищенной пусковой установки для этой ракеты.

Но с активизацией работ по СОИ наметилась тенденция замедления работ по программе «Миджетмен». В начале 1990 года президент Рейган дал указания свернуть работы по этому комплексу, который так и не удалось довести до полной готовности.

В отличие от американского, советский БРК подобного типа к моменту подписания Договора был почти готов к развертыванию. Полным ходом велись летные испытания ракеты и разрабатывались варианты его боевого применения.

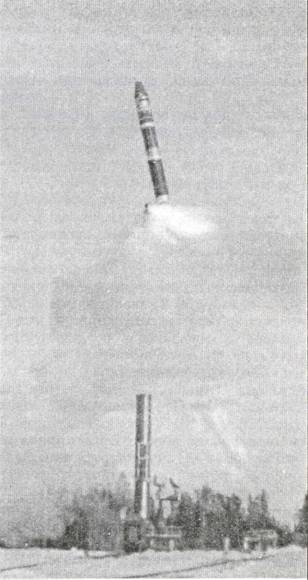

Старт МБР РС-22Б

В настоящее время только Китай продолжает разработку МБР, стремясь создать ракету, способную конкурировать с американскими и российскими образцами. Идут работы над твердотопливной ракетой с РГЧ. Она будет иметь три маршевые ступени с ракетными двигателями на твердом топливе и стартовую массу около 50 т. Уровень развития электронной промышленности позволит (по некоторым оценкам) создать инерциальную систему управления, способную обеспечить точность стрельбы (КВО) не более 800 м. Предполагается, что базироваться новая МБР будет в шахтных пусковых установках.

Стратегические ядерные системы давно уже превратились в оружие сдерживания, и играют больше на руку политикам, чем военным. И, если стратегические ракеты не будут полностью ликвидированы, то и России, и США придется заменять устаревшие физически и морально МБР на новые. Какими они будут, покажет время.

Глава 4. Стартовые комплексы

Вместе с созданием баллистической ракеты конструкторам пришлось заняться разработкой стартового комплекса, способного обеспечить размещение, предстартовую подготовку и пуск ракеты. Со временем стартовый комплекс становился все сложнее и сложнее, но главный его элемент — пусковое устройство, видоизменялось не часто. С совершенствованием ядерного оружия требования, предъявляемые к стартовым системам, стали оказывать заметное влияние на развитие ракет.

Первым пусковым устройством, применявшимся немецкой армией в годы Второй мировой войны, стал так называемый пусковой стол квадратной формы. Его можно было перевозить с места на место, лишь бы местность по профилю подходила для установки ракеты. Были созданы и активно эксплуатировались в 1944 году стационарные позиции с бетонированными площадками.

Перед стартом ракета А-4 устанавливалась при помощи крана на пусковой стол таким образом, чтобы обеспечить совпадение плоскости стрельбы с плоскостью стабилизации ракеты. После этого вводились данные в автомат управления дальностью. Таким образом проводилось прицеливание ракеты. Далее осуществлялась заправка баков компонентами топлива из автоцистерн. Пусковой сигнал на включение маршевого двигателя передавался по кабелю, проложенному от места размещения пункта управления пуском. Для обеспечения отбоя факела истекающих горячих газов внутренняя часть пускового стола имела пирамидальную форму. Такое пусковое устройство было надежным и простым в производстве, а главное — многоразового использования. Все остальные агрегаты пускового комплекса монтировались на автомобильном шасси.

Наземное пусковое устройство типа пусковой стол не исчезло вместе с ракетой А-4. Его использовали в стартовых комплексах ракет Р-1, Р-2, Р-5М, Р-12, Р-14 (СССР), «Дун-1», «Дун-2» (Китай) и других практически в неизмененном виде, хотя состав агрегатов и систем ракетных комплексов постоянно совершенствовался. В ряде случаев он потерял мобильность и размещался стационарно на заранее подготовленных в инженерном и геодезическом отношении позициях (Р-14, «Дун-1» и др.). С возрастанием массы и размеров ракет, естественно, увеличивались соответствующие характеристики и пусковых устройств. Так, например, пусковой стол для запуска ракеты Р-12 имел ширину и длину 3,02 м, высоту 3,27 м и массу 6,9 т. Конструкция пускового стола определяется конструкцией ракеты и способами ее наведения и установки. Но в любом случае он состоит из основания, опорно- поворотной части, верхней рамы, газоотражателя, подъемных и поворотных механизмов, уравнительного механизма и закладных частей.

Интересную конструкцию наземного пускового устройства применили для запуска американской БРСД «Тор». Так как комплекс считался мобильным, т. е. способным проводить пуски ракет с неподготовленных, но отвечающих определенным условиям позиций, необходимо было иметь пусковое устройство с небольшим давлением на грунт. С этой целью разработчики сконструировали пусковую установку с откидывающимися в виде лепестков опорами. Такая конструкция нигде больше не применялась.

Пусковой стол использовался для запуска советской МБР Р-16. На стартовой позиции оборудовались две площадки с пусковыми устройствами, пункт управления пуском, подъездные пути, устанавливались в обвалованных укрытиях емкости для хранения компонентов ракетного топлива. Ракеты хранились в бетонированных укрытиях. В случае необходимости они доставлялись к месту старта на транспортно-установочных тележках. После установки ракеты на пусковой стол проводилась предстартовая подготовка. Р-16 стала последней из поставленных на боевое дежурство межконтинентальных ракет, для запуска которой применялось подобное пусковое устройство.

Стационарный стартовый комплекс, созданный для запуска первой советской межконтинентальной ракеты Р-7, имел иную конструкцию. Его вариант для запуска ракет-носителей, выводящих на околоземные орбиты космические аппараты, видели многие в телерепортажах с космодрома Байконур. Так как ракета имела очень большую стартовую массу и солидные размеры, использовать стартовый стол было невозможно. Коллектив конструкторов под руководством Бармина разработал новый проект пускового устройства.

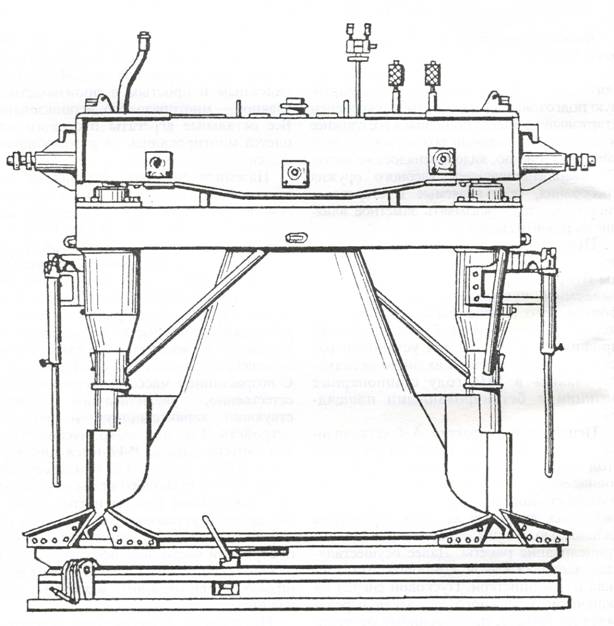

Перевозимый пусковой стол

На бетонированной стартовой позиции размещались комплекс стационарного наземного оборудования, пусковое устройство и другие сооружения, бункер командного пункта, обеспечивавшие подготовку ракеты к старту. Этот процесс длился несколько часов. Ракета Р-7 вывозилась из монтажно-испытательного корпуса, где ее собирали, на транспортно- установочном агрегате и в горизонтальном положении с незаправленными топливными баками доставлялась на стартовую позицию.

Пусковая установка представляла собой металлическую конструкцию, состоящую из неподвижной и подвижной частей. Неподвижная часть, установленная на козырьке пускового сооружения, состояла из двухниточного рельсового кольца, гидропривода с редуктором, приводящим в движение подвижную часть ПУ по кругу, упорных роликов, гидродомкратов со стопорами для фиксации подвижной части относительно неподвижной с заданным углом азимутального разворота. Азимутальное наведение обеспечивало заданное направление полета ракеты по курсу и могло осуществляться разворотом всей ракеты в горизонтальной плоскости с помощью поворотного механизма ПУ или введением соответствующей программы в ее бортовую систему управления, т. е. без разворота корпуса ракеты.

Устройства подвижной части обеспечивали установку, крепление, наведение, заправку и обслуживание ракеты. Она устанавливалась на поворотный круг и выравнивалась по вертикали. На его четырех основаниях шарнирно крепились четыре опорные фермы с несущими стрелами, с секторами и оголовками в верхней части и противовесами в нижней. При сведении опорных ферм с помощью гидропривода в вертикальное положение сектора образовывали силовое замкнутое кольцо, на оголовках которого подвешивалась и удерживалась ракета до пуска. Ее масса удерживала кольцо в замкнутом состоянии, которое в момент схода ракеты с пусковой установки размыкалось под действием противовесов, и опорные фермы с несущими стрелами отводились от движущейся ракеты на безопасный угол. Чтобы избежать влияния на ракету мощных потоков истекающих горячих газов, под опорным кольцом пришлось отрыть глубокий котлован и оборудовать его пламяотбойниками. МБР устанавливалась на место старта специальным установщиком, сконструированным на железнодорожной платформе.
