Стратегическое ракетно-ядерное оружие

На ракете устанавливалась инерциальная система управления фирмы «Дженерал Моторс». Головная часть ракеты содержала ядерный заряд мощностью 1,5 Мт. Максимальная дальность полета составляла 3180 км.

Эскадрильи БРСД «Тор», вооруженные 15 ракетами каждая, базировались в Италии, Турции и Англии. Ракета была удобна для перевозки транспортным самолетом. Часть ракет в 1961 году передали Великобритании, где их разместили на ракетных базах в Йоркшире и Суффолке. Ракеты «Тор» и «Юпитер» строились малой серией. Их общее количество в ВВС и армии США достигало 105 единиц.

Ракету «Тор» американцы активно использовали в качестве первой ступени целого семейства ракетоносителей (получила обозначение LB-2). Ее постоянно совершенствовали. Так, последняя модификация LB-2, применявшаяся на ракетоносителе «Тор-Дельта», имела длину 22,9 м, стартовую массу 84,8 т (в т. ч. топливо — 79,7 т). Она оснащалась ЖРД с тягой 88 т на земле и продолжительностью работы 228 секунд. На базе ракеты «Тор» была разработана первая ступень «Торад», отличавшаяся от базовой наличием навесных стартовых РДТТ.

Приблизительно в то же время, когда завершались работы по созданию американских БРСД «Тор» и «Юпитер», в СССР были завершены летные испытания новой ракеты средней дальности Р-12, созданной в ОКБ-586 конструкторским коллективом под руководством М. Янгеля.

Первый испытательный пуск ракеты Р-12 состоялся 22 июня 1957 года, спустя почти два года после начала проектных работ. Летные испытания проходили до 27 декабря 1958 года на полигоне Капустин Яр. Боевой ракетный комплекс с ракетой Р-12 наземного базирования был принят на вооружение 4 марта 1959 года. Р-12 стала первой советской боевой баллистической ракетой с ядерной головной частью, которая выпускалась крупной серией. Именно эти ракеты стали основным ракетным вооружением созданного в декабре 1959 года нового вида Вооруженных Сил СССР — Ракетных войск стратегического назначения.

Ракета Р-12 (отраслевое обозначение 8К63) одноступенчатая, с несущими баками и с ракетным двигателем на жидком топливе. В качестве компонентов ракетного топлива использовались азотнокислый окислитель и углеводородное горючее. Для воспламенения основного топлива применялось специальное пусковое горючее марки ТГ-02.

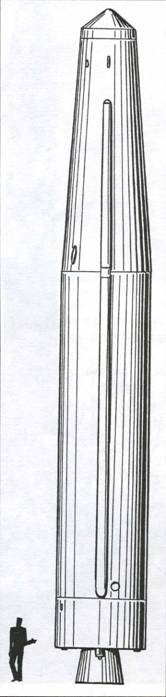

БРСД «Тор» (США) 1958 г.

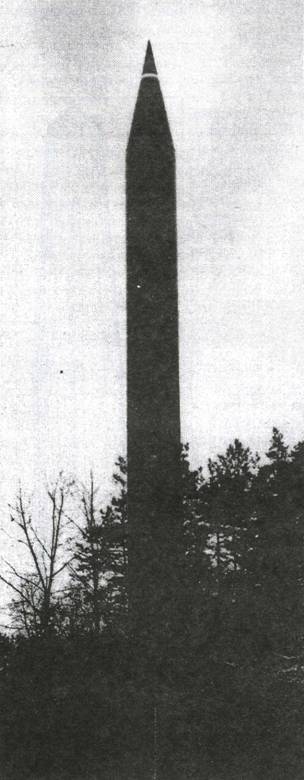

БРСД Р-12 на стартовой позиции

Двигательная установка ракеты состояла из четырехкамерного ЖРД РД-214 с тягой на земле 60 т. Его масса составляла 645 кг, высота 2,38 м, время работы 140 секунд. РД-214 имел четыре камеры, ТНА, газогенератор, агрегаты управления и другие элементы. Камеры ЖРД — со связанными оболочками, с регенеративным и завесным охлаждением горючим, с гофрированными проставками между стенками. Камеры изготовлены из стали и скреплены в жесткий блок, к которому сверху на специальной раме крепится ТНА. Он содержит три центробежных одноступенчатых насоса и осевую двухступенчатую активную турбину, которые расположены на двух соосных валах. На одном валу установлены насос окислителя и турбина, на другом — насосы горючего и 80-процентной перекиси водорода для питания газогенератора. Зажигание топлива в камере — химическое, при помощи пускового горючего, заливаемого в магистраль до главного клапана горючего. Тяга двигателя регулируется изменением расхода рабочего тела через газогенератор. Крепление ЖРД к ракете осуществляется с помощью опор, расположенных в верхней части камер.

Ракета оснащалась автономной системой управления, исполнительными органами которой являлись газоструйные рули. С целью улучшения стабилизации ракеты в полете впервые в отечественном ракетостроении бак окислителя разделялся на две части. Дополнительно ракета снабжалась четырьмя аэродинамическими неподвижными стабилизаторами. В состав СУ входили приборы нормальной и боковой стабилизации центра масс, система регулирования кажущейся скорости, автомат управления дальностью с дублированием коммутационных каналов. СУ обеспечивала КВО точек падения головной части 2,3 км при полете на максимальную дальность в 2000 км.

Ракета Р-12 запускалась с наземного пускового устройства, куда она устанавливалась в незаправленном состоянии при подготовке к старту. После проведения заправочных операций и прицеливания ракета была готова к пуску. Общее время подготовки к пуску достигало трех часов и в значительной степени зависело от уровня обученности боевых расчетов. Кроме того, наземный комплекс имел низкую живучесть. Поэтому конструкторам КБ Янгеля была поставлена задача создать БРК с базированием ракет Р-12 в шахтах специальной конструкции.

30 декабря 1961 года состоялся первый пуск модернизированной ракеты, получившей обозначение Р-12У. Испытания проводились до октября 1963 года на полигоне Капустин Яр, где были построены специальные шахтные пусковые установки, а 5 января 1964 года БРК с ракетой Р-12У был принят на вооружение. Стартовая позиция ракет Р-12У состояла из четырех ШПУ и командного пункта.

Еще не завершилась программа летных испытаний ракеты Р-12, но уже стало ясно, что достичь большой дальности полета этой ракете не удастся. Для того чтобы перекрыть весь диапазон средней дальности в пределах континентальных театров военных действий, нужна была новая ракета. 2 июля 1958 года ОКБ Янгеля получило правительственное задание на проектирование ракеты с дальностью полета 3600 км и более высокими эксплуатационными характеристиками, чем у Р-12.

Конструкторский коллектив, накопивший к этому времени достаточный опыт, за два года смог с успехом решить поставленную задачу. 6 июля 1960 года состоялся первый испытательный пуск новой ракеты, получившей обозначение Р-14. Хотя он был признан успешным, на самом деле не все было гладко. Первая серия испытательных пусков показала, что новая ракета состоялась, однако, было отмечено явление кавитации. С этой проблемой конструкторы довольно быстро справились. Летные испытания проводились на полигоне Капустин Яр до 15 февраля 1961 года и после их успешного завершения 24 апреля того же года БРК с ракетой Р-14 был принят на вооружение РВСН.

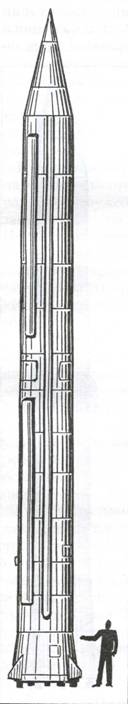

БРСД Р-12 (СССР) 1958 г.

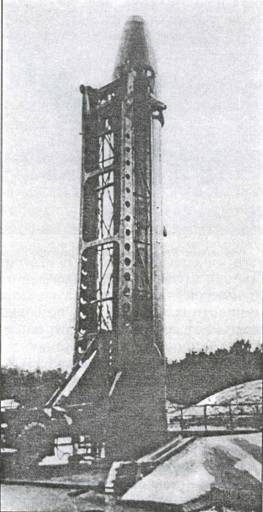

БРСД Р-14 на стартовой позиции

Ракета Р-14 — одноступенчатая с несущими топливными баками. В качестве компонентов ракетного топлива впервые были использованы азотная кислота (окислитель) и несимметричный диметилгидразин (горючее), которые воспламенялись при взаимном контакте. В магистралях каждого из компонентов ракетного топлива также впервые были установлены мембранные клапаны, отделяющие ракетный двигатель от топливных баков, что позволяло длительное время держать ракету в заправленном состоянии.

На ракете устанавливался маршевый двигатель РД-216, который состоял из двух идентичных двигательных блоков, объединенных рамой крепления с корпусом и имеющих общую систему запуска, каждый из которых имел две камеры сгорания, ТНА, газогенератор и систему автоматики. Впервые ТНА работал на основных компонентах топлива, что позволило отказаться от использования перекиси водорода и упростить эксплуатацию ракеты. ЖРД развивал тягу на земле 138 т, имел сухую массу 1325 кг и высоту 3,49 м. Время его работы — около 170 секунд.
