Строим дачу за один сезон

Там, где должны будут размещаться оконные и дверные блоки, расстояние между стойками такое же, как и ширина коробок. Над дверными и оконными блоками устанавливают ригели (в последнем случае они помещаются над и под оконными коробками), которые одновременно выполняют две функции – ограничивают высоту каркаса в данных местах и усиливают его жесткость.

Подкосы и раскосы (укосины) являются элементами, которые сообщают каркасу жесткость. Со стойками они и другие элементы каркаса традиционно соединяются врубками. Но лучше применить оцинкованные соединители в виде тавровой пластины, угольника, скоб и иного крепежа (рис. 15), что не только ускорит процесс монтажа, но и не снизит прочности и жесткости силовой конструкции в отличие от врубок, которые ослабляют узлы.

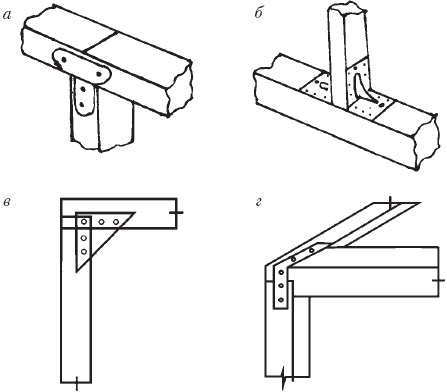

Рисунок 15. Различные способы крепления элементов каркаса: а – тавровая пластина; б – уголок; в – косынка; г – накладка

Необходимую жесткость придают каркасу и другие элементы, в частности внутренние перегородки, перекрытия, наружная и внутренняя обшивки.

Последним элементом каркасной стены является верхняя обвязка, материалом для которой служат брус сечением 100 × 100 мм либо доска сечением 150 × 50 или 200 × 50 мм.

При устройстве каркасных стен следует иметь в виду, что в основном они являются несущими, поэтому имеются ограничения на внесение корректив в проекты. Например, если захотите переставить окно на другое место, то предварительно этот участок стены должен быть усилен.

При монтаже каркаса особое внимание уделяйте тому, чтобы не допустить перепадов между элементами каркаса; ребра стен должны находиться в одной плоскости, иначе возникнут проблемы при выполнении обшивки.

При установке стоек в обязательном порядке следует контролировать их вертикальность с помощью отвеса.

Монтаж каркаса значительно ускорится, если конструкции изготавливать пакетным методом, т. е. все однотипные детали делать за один прием, не перенастраивая инструмент, и складировать в том порядке, в каком предполагается их использовать.

Весь процесс изготовления каркаса разделим на этапы.

1. Укладка нижней обвязки, для чего на концах бруса сечением 150 × 00 мм выполните выборку для их стыковки и фиксации. При этом можно прибегнуть к соединению вполдерева или «в лапу» (рис. 16).

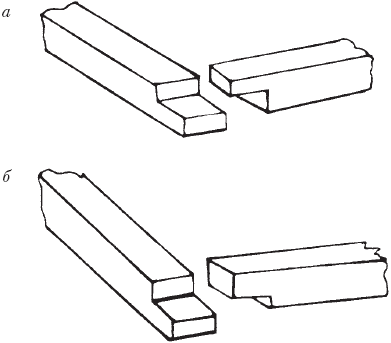

Рисунок 16. Соединение брусьев нижней обвязки: а – в полдерева; б – «в лапу»

2. Положите брусья на предварительно гидроизолированный фундамент, состыкуйте их и закрепите одним из предложенных способов:

• просверлите отверстие диаметром 20 мм и вбейте в него нагель, чтобы он возвышался над поверхностью обвязки примерно на 80 – 100 мм (в дальнейшем на него будет установлена угловая стойка);

• сбейте соединение четырьмя гвоздями длиной не менее 150 мм, не доходя до кромки брусьев15 – 20 мм.

3. На нижней обвязке разметьте пазы под опорные стойки (рис. 17).

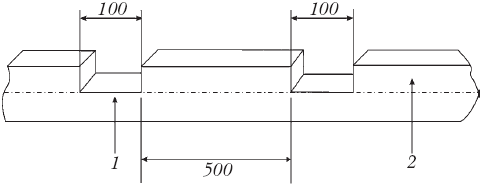

Рисунок 17. Выборка пазов на нижней обвязке (размеры указаны в миллиметрах): 1 – паз; 2 – брус

4. Установите опорные стойки, начав с угловых из бруса сечением 100 × 00 мм (рис. 18). Чтобы сделать это, в нижнем торце стойки просверлите отверстие диаметром, совпадающим с диаметром нагеля, но глубже на 10 мм, чем выступающий конец нагеля. Наденьте стойку на нагель и зафиксируйте соединение временными раскосами.

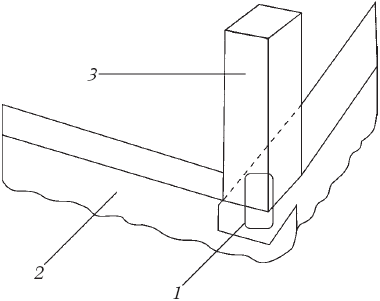

Рисунок 18. Монтаж угловой стойки: 1 – нагель; 2 – нижняя обвязка; 3 – угловая стойка

Из досок сечением 100 × 50 мм подготовьте промежуточные опоры и установите их на нижней обвязке, также укрепив временными раскосами (рис. 19).

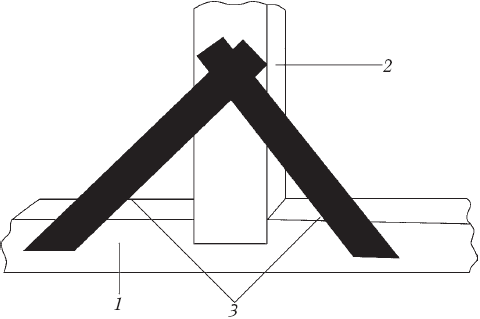

Рисунок 19. Установка промежуточных стоек: 1 – нижняя обвязка; 2 – промежуточная опора; 3 – раскосы

5. Выполните верхнюю обвязку из бруса сечением 100 × 100 мм, соединив ее детали так же, как стыковали элементы нижней обвязки. Чтобы не допустить перекоса каркаса, пазы под промежуточные стойки должны находиться строго над пазами, выбранными в нижней обвязке (рис. 20). Для фиксации используйте гвозди длиной 150 мм, вбив их в наружную плоскость бруса верхней обвязки (они должны войти в стойку не менее чем на 100 мм).

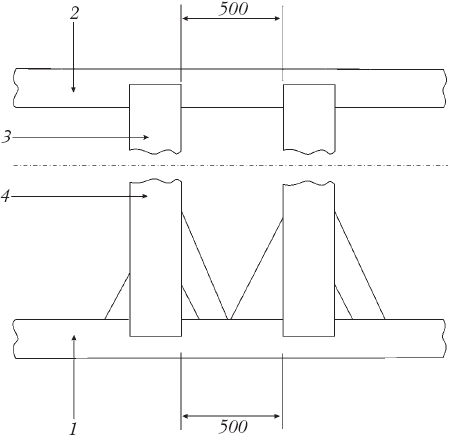

Рисунок 20. Монтаж верхней обвязки (размеры указаны в миллиметрах): 1 – нижняя обвязка; 2 – верхняя обвязка; 3 – промежуточные опоры

6. Используя строительный уровень и отвес, проконтролируйте горизонтальность обвязок и вертикальность стоек и закрепите каркас постоянными раскосами, а временные удалите.

7. Положите и зафиксируйте потолочные балки, для которых подготовьте брусья сечением 100 × 80 мм (при отсутствии такого материала можно использовать доски, предварительно положив их друг на друга, просверлив отверстия и стянув болтами), причем разместите их с тем же шагом, что и промежуточные стойки каркаса для обеспечения передачи нагрузки на несущие элементы каркаса. Удобнее располагать балки по меньшей стороне дома, например по стороне длиной 8 м, если дом размерами 11 × 8 м. Соедините потолочные балки с верхней обвязкой вполдерева и дополнительно усильте соединение гвоздями длиной 150 мм.

8. Под потолочные балки внутри каркаса установите опоры, которые должны находиться в местах планируемых перегородок.

Завершая разговор о монтаже каркаса, необходимо сказать, что представленная традиционная технология включает разметку и выборку гнезд, пазов, врезок в верхней и нижней обвязках, выполнение шипов на обоих концах стоек, последующую их установку на нижнюю обвязку, фиксацию временными раскосами (при этом стойки должны быть строго вертикальны и параллельны), укладку верхней обвязки, для подъема которой нужно построить леса, поскольку осуществление работ с различных временных приспособлений не только неудобно, но и является нарушением техники безопасности. Кроме того, в некоторых случаях, например при возведении открытой террасы, нет возможности надежно закрепить раскосы, что должно придать всей конструкции жесткость. Таким образом, оказывается, что в процессе строительства каркаса его устойчивость определяется только раскосами, установленными в нижней части, а верхняя обвязка по сути дела больше напоминает шарниры, поскольку опорная база в гнездах и пазах не слишком надежная. Помимо этого, приходится многократно поднимать и опускать брусья (при большой длине они могут весить отнюдь не мало), работать на высоте, т. е. на все уходит много времени и сил. В связи с чем опытные строители прибегают к другой технологии, которая состоит в том, что для каждой стены по отдельности на земле собирают рамы, которые потом останется только поднять, совместить по углам и зафиксировать. В результате процесс разметки обвязок под угловые и промежуточные стойки совмещается, что в значительной степени снижает трудоемкость и увеличивает скорость возведения каркаса. К тому же работать на земле гораздо легче и удобнее, а применение пакетного метода изготовления деталей исключает необходимость подгонки.

Если конструкция не слишком тяжелая и нет недостатка в помощниках, то подъем рамы не вызовет никаких затруднений. Достаточно взять ее за верхнюю обвязку напротив стоек и поднять, переставляя руки по стойкам.

Если рама тяжелая, для подъема рам прибегают к старинному и неоднократно проверенному способу – подъему вокруг шарнира. Вот как об этом пишет практикующий строитель В. Овчинников, иллюстрируя свой рассказ рисунком 21.

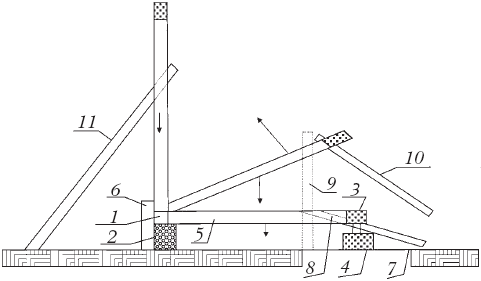

Рисунок 21. Схема подъема конструкции: 1 – нижний брус; 2 – фундамент; 3 – верхний брус; 4 – подкладка; 5 – стойки рамы; 6 – стойка-упор; 7 – подъемные доски-рычаги; 8 – гвоздь; 9 – свободные доски-упоры; 10 – толкающие доски; 11 – раскос

«Знаменитый российский архитектор О. Монферран в свое время воспользовался им при подъеме Александровской колонны на Дворцовой площади в Санкт-Петербурге. Для подъема к фундаменту по концам рам надежно прикрепляем две стойки 6. Эти стойки-упоры в первоначальный момент подъема должны удерживать всю раму от продольного смещения и выполнять роль шарнира.

...

Начиная строительство дачного дома и осуществляя его силами нанятой бригады, желательно обеспечить надзор за работами со стороны архитектора. При этом сам застройщик должен контролировать ход работ, особенно при устройстве таких конструкций, как фундамент, стены и кровля.

Затем к стойкам рамы прибиваем четыре доски 7 как можно ближе к верхней обвязке. Длина этих досок определяется расстоянием от гвоздя 8 до земли в вертикальном положении рамы. Прибивать надо гвоздями длиной 150 мм, поскольку они обеспечивают необходимую прочность, но глубоко загонять их не следует, потому что потом их нужно вытаскивать. Гвоздь 8 должен быть для каждой доски один, так как он является осью шарнира.

Затем за концы крайних досок 7, как за рычаги, поднимаем всю конструкцию. Свободные доски 9 провисают вниз и являются упорами, на которые в любой момент можно опустить и опереть всю конструкцию. Теперь прибиваем уже более длинные толкающие доски 10. Длину их подбираем так, чтобы ее было достаточно для подъема рамы в вертикальное положение. Количество этих досок зависит от наличия «толкачей». Эти доски при подъеме в любой момент могут автоматически выполнить роль подпорок, как только приостановится подъем конструкции. Это очень важно с точки зрения техники безопасности.

В момент окончания подъема этими досками вся конструкция удерживается в вертикальном положении при закреплении раскосами. При подъеме конструкции доски 10 можно не толкать, а тянуть на себя. В этом случае ноги работают на подъем и тяга получается сильнее. Поднятую раму фиксируем раскосами 11, которые должны быть прибиты к раме выше ее центра тяжести, иначе возможно опрокидывание конструкции».

Этот же метод можно использовать при возведении двухэтажного каркасного дома – с той только разницей, что рама монтируется не на земле, а на перекрытии.

Следующий этап в возведении каркасного дома – монтаж крыши, которая не отличается от тех, которые устраивают над стенами из других мате риалов. Это может быть крыша с чердачным помещением, предназначенным или нет для жилья. Как правило, каркасные дома оснащают двухскатной, мансардной, вальмовой или многощипцовой крышей (рис. 22).

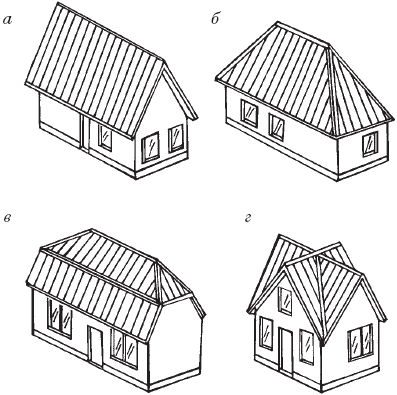

Рисунок 22. Некоторые виды крыш: а – двухскатная; б – мансардная; в – вальмовая; г – многощипцовая

Чаще индивидуальный застройщик отдает предпочтение двухскатной или мансардной крыше, поскольку, во-первых, они не вызовут затруднений при сооружении; во-вторых, их вполне реально устроить небольшими силами; в-третьих, для них можно выбрать практически любой кровельный материал.

В регионах, где часты сильные ветры, выбор склоняется в пользу вальмовой крыши, конфигурация которой более устойчива к ветровым нагрузкам.

Многощипцовая крыша смотрится наиболее интересно, но вряд ли начинающий строитель сможет ее выполнить, т. е. потребуется приглашать специалиста, следовательно, тратить дополнительные деньги. При ограниченном бюджете это затруднительно.

Выбирая конструкцию крыши, необходимо сразу же ориентироваться на тот кровельный материал, который предполагается использовать. Это определяется целым рядом факторов, в частности:

• уклоном крыши;

• особенностями конструкции и архитектуры дома;

• финансовыми возможностями застройщика;

• периодом эксплуатации кровельного материала.Исходя из этих соображений наиболее популярными остаются материалы, представленные в таблице 1.
