Строим печи и камины

Печь-камин (рис. 87)состоит из небольшого кирпичного основания и дымосборника, который изготавливают из металлического листа, присоединенного к отопительному щитку. Для герметизации стыка понадобится шнуровой асбест, стеклоткань или глина с добавлением асбеста. Для предотвращения выпадения из топки горящего топлива целесообразно установить под дымосборником простую в изготовлении металлическую каминную решетку. Дымосборник рекомендуется изготовить из нержавеющей стали, медного или латунного листа.

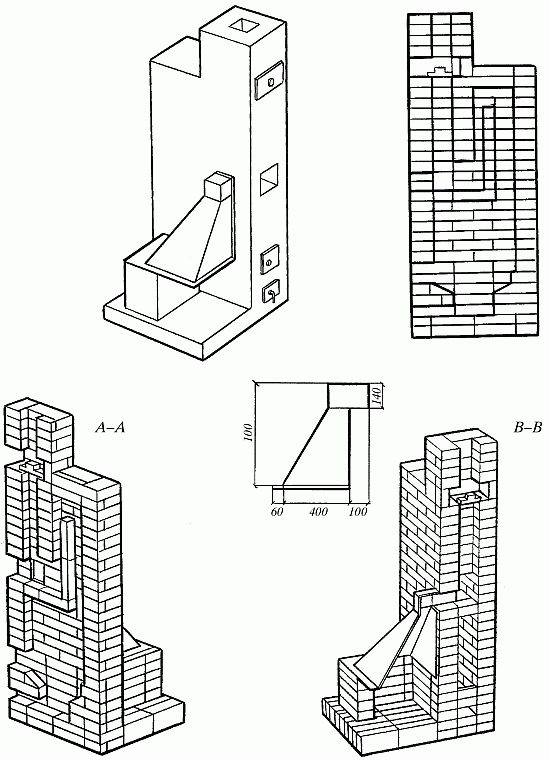

Рис. 87. Печь-камин для садового домика

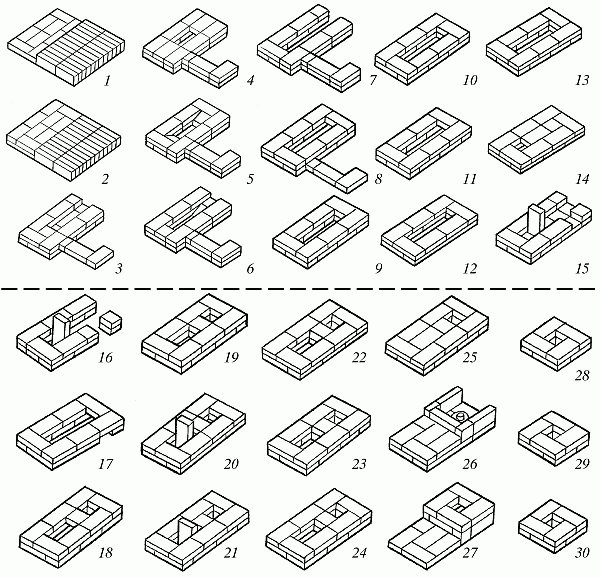

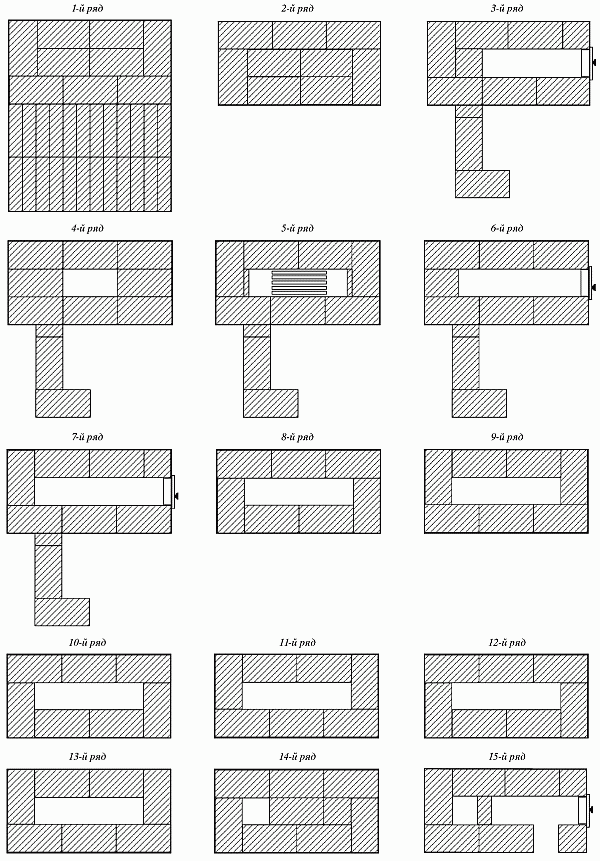

Рис. 87 (продолжение). Последовательность кладки

Рис. 87 (продолжение). Последовательность кладки

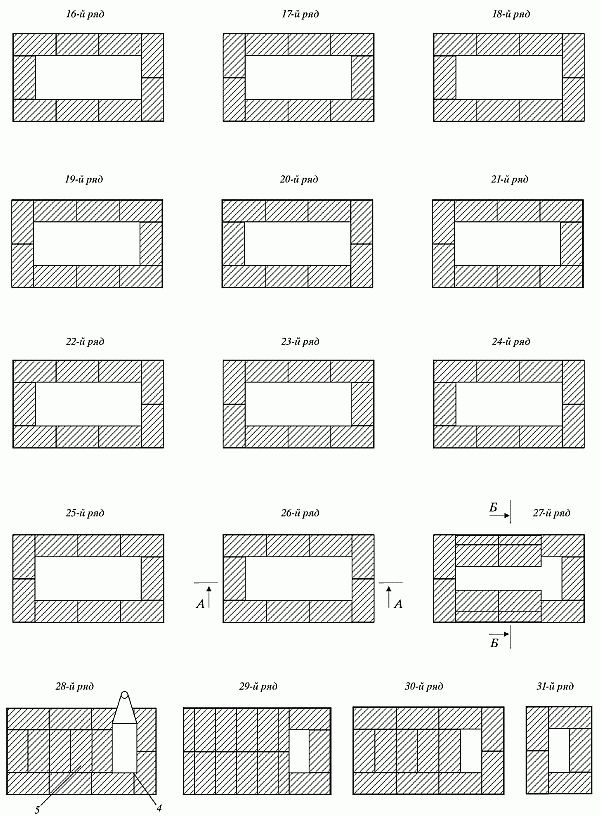

Рис. 87 (продолжение). Последовательность кладки

Материалы для кладки печи-камина:

– кирпич, включая огнеупорный, – 240 шт.;

– решетка колосниковая наборная (длиной 300 мм) – 1 шт.;

– дверка топочная 130 х 140 мм – 1 шт.;

– дверка поддувальная 130 х 130 мм – 1 шт.;

– дверка прочистная 130 х 130 мм – 1 шт.;

– дверка вьюшечная 130 х 180 мм – 1 шт.;

– вьюшка O140 мм – 1 шт.;

– дымосборник металлический – 1 шт.;

– лист предтопочный – 1 шт.

Последовательность кладки печи-камина

1–2-й ряды – выкладываются из целого кирпича.

3-й ряд – установка поддувальной дверки.

4-й ряд – формирование зольниковой камеры.

5-й ряд – кладка ведется в соответствии с порядовкой. Для установки колосниковой решетки кирпич стесывается.

6-й ряд – установка колосниковой решетки и топочной дверки.

7-й ряд – укрепление топочной дверки, завершение формирования стен камина.

8-й ряд – перекрытие топочной дверки.

9–13-й ряды – формирование топочной камеры с соблюдением перевязки швов между четными и нечетными рядами.

14-й ряд – перекрытие топочной камеры, после которого должен остаться один вертикальный газоход.

15-й ряд – установка дверки чистки.

16-й ряд – установка дымосборника камина, присоединение его к отопительному щитку.

17–24-й ряды – формирование вертикальных каналов отопительного щитка.

25-й ряд – устройство перекрытия отопительного щитка. Остается один выходной канал.

26-й ряд – установка вьюшки и вьюшечной дверки.

27-й ряд – окончание кладки перекрыши печи, начало формирования дымовой трубы.

В зависимости от имеющейся в наличии печной фурнитуры порядовка может незначительно изменяться.

Простой камин без «дымового зуба»

Конструкция простых каминов (рис. 88)не предусматривает наклона задней стенки топливника. Такие камины обычно устанавливаются в помещениях с оборудованными системами отопления. Поскольку они выполняют главным образом декоративную функцию, их размещают как можно выше, чтобы из любой точки комнаты можно было наблюдать за живым огнем в камине. Внутреннюю часть простого камина рекомендуется выкладывать из огнеупорного кирпича. Перекрытие портала можно сделать арочным или горизонтальным. Последнее устанавливают с помощью металлических перемычек. Устанавливая перемычки, не следует забывать о том, что перекрытия будут дольше служить, если огонь как можно меньше будет соприкасаться с металлическими частями. Изготавливают перекрытия из огнеупорного бетона.

Стенки нижней части простого камина выкладываются толщиной в целый кирпич, что создает условия для применения самых разнообразных видов отделочных работ.

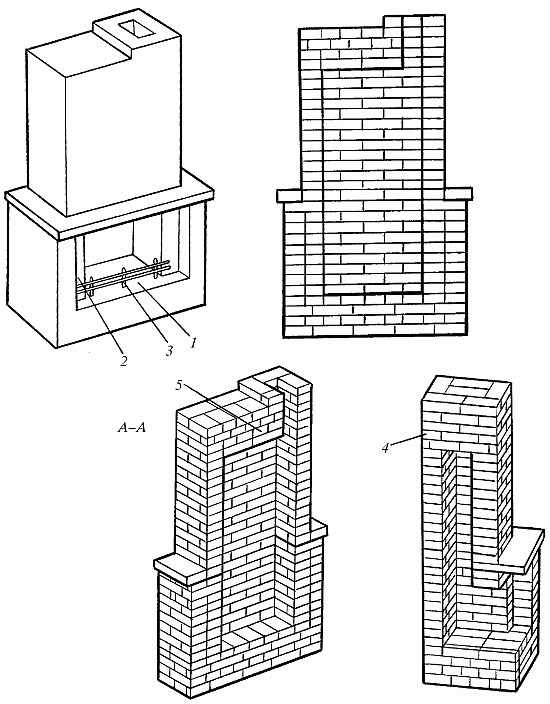

Рис. 88. Простой камин без «дымового зуба»: 1 – подина; 2 – Г-образные штыри для установки каминной решетки; 3 – каминная решетка; 4 – задвижка; 5 – перекрытие газосборника

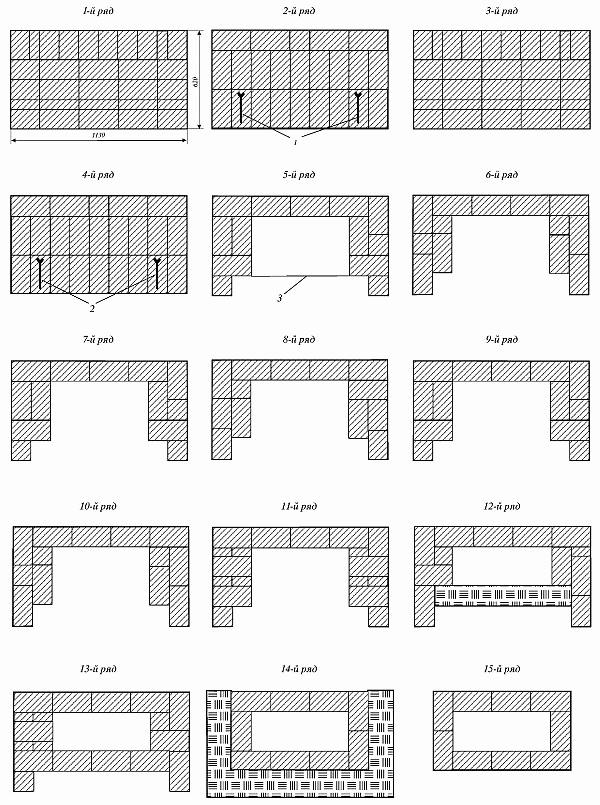

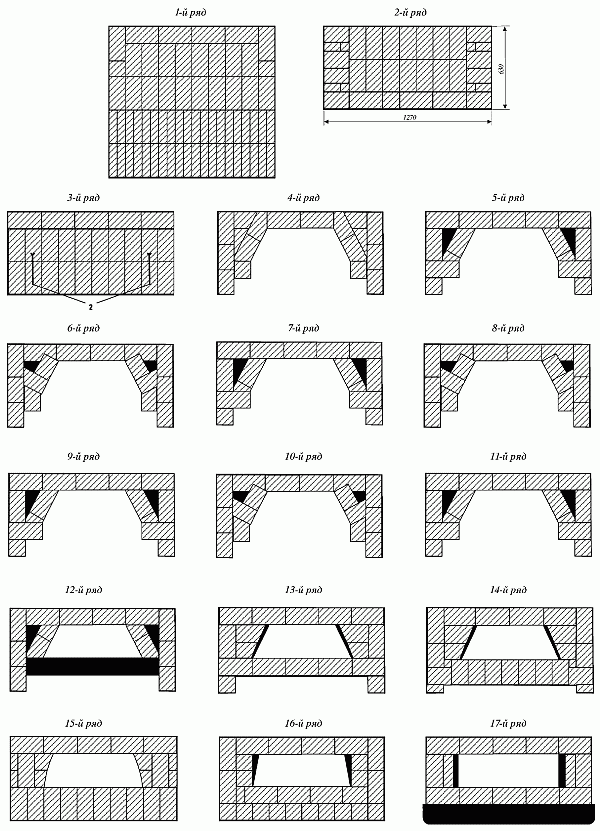

Рис. 88 (продолжение). Последовательность кладки

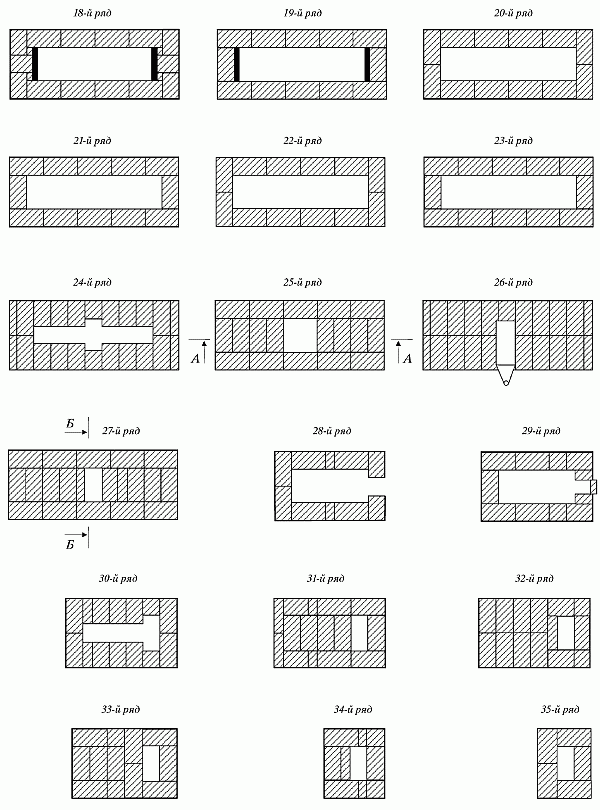

Рис. 88 (продолжение). Последовательность кладки

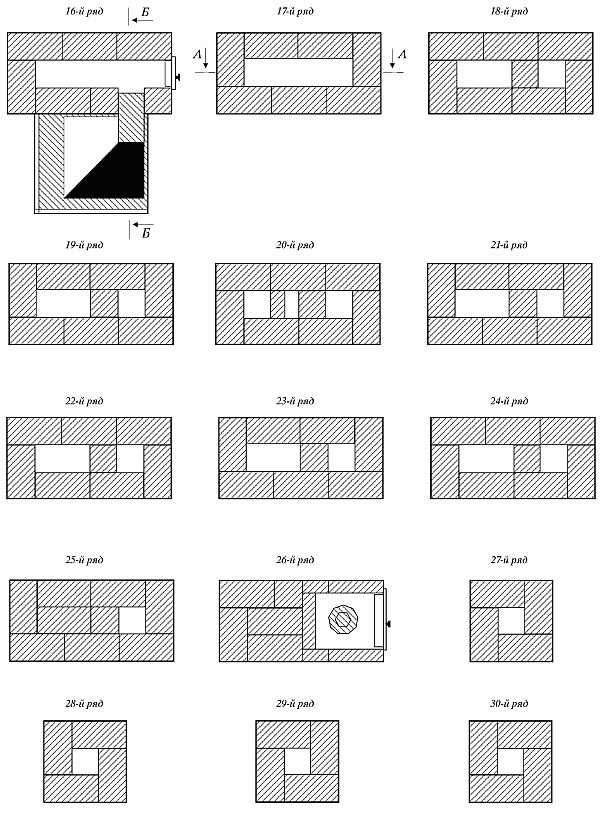

Рис. 88 (продолжение). Последовательность кладки

Материалы для кладки камина:

– кирпич, включая огнеупорный, – 380 шт.;

– задвижка 240 х 130 мм – 1 шт.;

– плита железобетонная собственного изготовления для полки и портала – 4 шт.;

– дверка чистки 130 х 130 мм – 1 шт.;

– штырь Г-образный – 2 шт.;

– решетка каминная – 1 шт.

Конструкция камина настолько проста, что не требует подробного описания порядовой кладки. С 30-го ряда верх камина можно выполнить с горизонтальным дымоходом, который намного удобнее прямого. Перекрытие газосборника в какой-то мере будет выполнять роль дымового зуба и искрогасителя, что уменьшает возможность опрокидывания тяги.

Простой камин

От предыдущей конструкции этот простой камин (рис. 89)отличается размерами и развернутыми стенками верхней части.

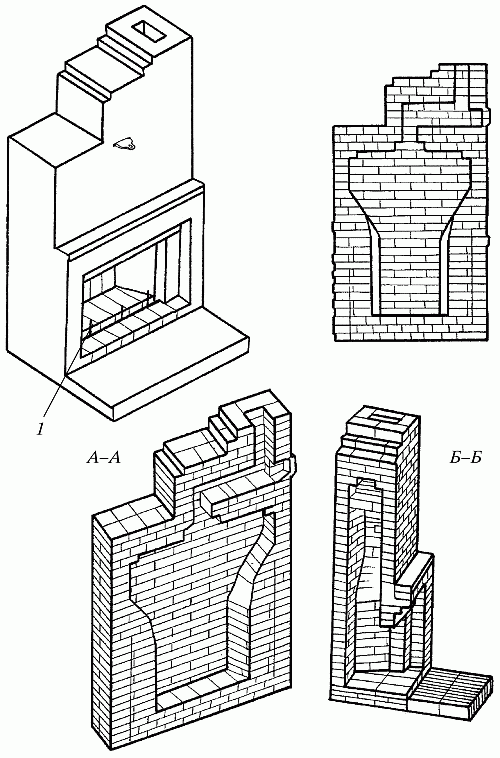

Рис. 89. Простой камин: 1 – каминная решетка

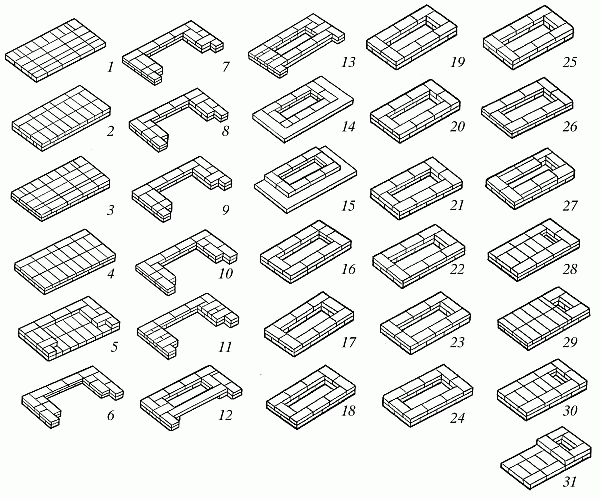

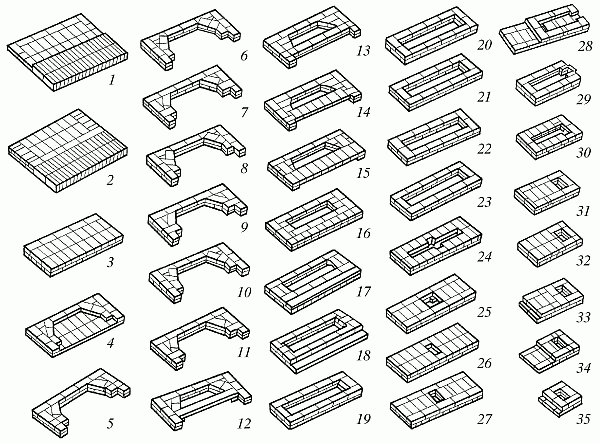

Рис. 89 (продолжение). Последовательность кладки

Рис. 89 (продолжение). Последовательность кладки: 2 – балка из огнеупорного бетона

Рис. 89 (продолжение). Последовательность кладки

Материалы для кладки камина:

– кирпич, включая огнеупорный, – 550 шт.;

– задвижка 240 х 130 мм – 1 шт.;

– решетка каминная – 1 шт.;

– балка из огнеупорного бетона – 1 шт.;

– штырь для каминной решетки – 1 шт.;

– доска каминная (плита) – 1 шт.

Сложить этот камин сможет даже новичок в печном искусстве. Нижнюю часть лицевой кладки до каминной доски желательно выложить отборным кирпичом под расшивку. Чтобы кладка выглядела эстетично, кирпич следует тщательно отобрать и подогнать, особенно по высоте. После завершения кладки швы по желанию можно заполнить цветным раствором, расшить или углубить. Если, несмотря на то что кирпич был подогнан и затерт, а кладка производилась с расшивкой швов, она получилась неровной и выглядит недостаточно привлекательно, можно отделать камин художественной штукатуркой или облицевать. Для того чтобы придать камину более правильную геометрическую форму, его верх можно продолжить.
