Расшивки.Весьма специфический инструмент. При помощи расшивок швам между кирпичей придают декоративную форму (рис. 11, в, г). Для каждого шва, в зависимости от его формы, толщины, подбирается расшивка с определенным профилем поперечного сечения.
Растворная лопата.Обычно широкая совковая лопата с короткой рукоятью (рис. 11, д). Предназначена для перемешивания раствора в ящике и его расстилания по кладке или стяжке.
Уровень. Прибор для проверки горизонтальности кладки. Состоит
Гидроуровень.В случаях, когда нужно произвести разметку на больших расстояниях, например на разных стенах комнаты, используют гидроуровень. Как можно понять по названию, в основе действия прибора лежит одно из свойств жидкости. Состоит он из двух прозрачных трубок с рисками, обычно пластиковых, соединенных тонким шлангом. Эту систему заполняют обычной водой, и прибор готов к эксплуатации.
Суть действия его в том, что уровень жидкости в обеих трубках всегда будет одинаковым, поэтому вы сможете легко произвести разметку.
Отвес.Этот несложный прибор состоит из остроконечного груза весом 200–400 г и шнура, к которому груз крепится. При помощи отвеса выверяют вертикальность плоскостей и углов кладки.
Правило. Данный инструмент можно считать самым простым как в изготовлении, так и в применении. Он представляет собой отшлифованный деревянный брусок длиной 100–120 см либо отрезок Н-образного дюралюминиевого профиля. Правилом проверяется лицевая поверхность кладки на наличие неровностей.
Угольник.Две деревянные или дюралюминиевые планки, соединенные по прямым углом. При помощи угольника выверяется правильность прямоугольных соединений кладки.
Рулетка и складной метр.Подробно рассказывать об этих инструментах, мы думаем, излишне. Рулетка и складной метр требуются для разметки кладки и контроля за ее размерами.
Шнур-причалка.Крученый шнур толщиной 3 мм, который натягивают при кладке верст между порядовками и маяками. Шнуром-причалкой пользуются при кладке как ориентиром для обеспечения прямолинейности и горизонтальности рядов кладки, а также одинаковой толщины горизонтальных швов. С помощью шнура определяют, какое положение должен иметь в версте каждый укладываемый кирпич.
Деревянная порядовка.Представляет собой рейку сечением 50 х 50 или 70 х 50 мм и длиной до 1,8–2 м, на которой через каждые 77 мм нанесены деления (засечки) соответственно толщине ряда кладки (рис. 12). Размер 77 мм составлен из высоты кирпича (65 мм) и толщины шва (12 мм). Порядовки применяют для разметки рядов кладки, фиксирования отметок низа и верха оконных и дверных проемов, перемычек, прогонов, плит перекрытий и других элементов здания.

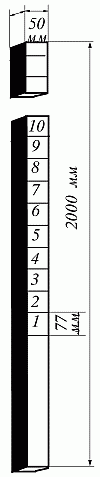

Рис. 12. Инвентарная деревянная порядовка
К наружной поверхности стен порядовки устанавливают таким образом, чтобы стороны, на которых размечены ряды кладки, были обращены внутрь здания, откуда осуществляется кладка. Порядовку крепят к кладке стальными держателями П-образной формы.
Делается это так. В горизонтальные

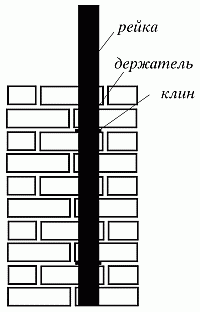

швы по ходу кладки через каждые 6–8 рядов по высоте вводят держатели, располагая их один над другим. Скобы должны войти в стену своими концами и поперечной планкой. Уложив над вторым держателем один-два ряда кирпичей, в скобы вставляют порядовку и закрепляют ее деревянными клиньями (рис. 13). К порядовкам зачаливают шнур-причалку, по которому ведут кладку. Шнур-причалку устанавливают и переставляют с помощью двойной скобы, которая удерживается на рейке порядовки натяжением шнура-причалки и в результате трения между скобой и порядовкой.Рис. 13. Крепление порядовки к кладке
Порядовку снимают вместе с держателями, не вынимая клиньев, для чего ее осторожно раскачивают в направлении, перпендикулярном к поверхности стены. Держатели, преодолевая сопротивление раствора, выходят из горизонтальных швов кладки, и порядовку поднимают вместе с ними. Инвентарные порядовки делают также из металлического уголкового профиля 60 х 60 х 5 мм. На ребрах уголка порядовки через каждые 77 мм нарезаны деления глубиной 3 мм или просверлены отверстия для закрепления шнура-причалки.
Приготовление раствора
Раствор связывает воедино отдельные кирпичи, блоки, камни и печные приборы. Прочность этих связей напрямую зависит от качества используемого раствора, причем для каждого элемента нужно применять определенный его вид.
Качество строительного раствора варьируется в зависимости от процентного содержания его компонентов. Их два вида: вяжущие (глина, цемент) и заполнитель (шлак, песок). Густота раствора во всех случаях зависит от количества добавленной в него при замесе воды.
По применению вяжущих компонентов все растворы делятся на:
– цементные;
– известковые;
– гипсовые;
– смешанные (содержащие два вяжущих компонента).
Следует также отметить, что синтетические вяжущие компоненты, как и органические, плохо выдерживают длительное воздействие высоких температур, поэтому для кладки печей используются только минеральные вяжущие материалы – глина, цемент, известь и гипс.
Глиняный раствор
Главным недостатком глиняного раствора является его неустойчивость к воздействию влаги, поэтому глиняный раствор используют только при кладке основного массива печи. Для возведения печной трубы или фундамента он непригоден.
Шов глиняного раствора не должен превышать по толщине 5 мм, иначе под действием высоких температур он начнет трескаться, и в образовавшиеся пустоты будет проникать воздух, ухудшая работу печи. Такой раствор нужно готовить из хорошей глины и мелкого просеянного песка с диаметром песчинок не более 1 мм. Раствор следует тщательно перемешать.
Глиняные растворы подразделяются на жирные, нормальные и тощие.
Жирные растворы обладают хорошей пластичность, однако сильно растрескивается при высыхании.
Тощие растворы практически не имеют пластичности, крошатся и весьма непрочны.
Нормальные растворы при правильно подобранном сочетании вяжущего компонента и заполнителя в меру пластичны, практически не подвержены растрескиванию при высыхании, дают минимальную усадку, т. е. почти не меняют своего объема. Именно ими рекомендуется пользоваться при возведении печей.
