Иногда концы опалубки вставляют в борозды на откосах проемов, которые закладывают после снятия опалубки. Если ширина проема больше 1,5 м, то под опалубку в середине подставляют стойку и опирают на деревянные кружала (доски, поставленные на ребро).

Применяют инвентарные трубчатые опоры-кружала. Их делают из двух отрезков труб диаметром 48 мм, вставленных в третий отрезок трубы диаметром 60 мм.

При закладке кружал трубы раздвигают так, чтобы концы меньшего диаметра заходили внутрь борозд, оставленных в кладке.

На каждый проем ставят два кружала; их можно устанавливать и в том случае, когда в проеме уже есть оконные и дверные блоки. При других типах кружал проем можно заполнять блоками только после снятия опалубки перемычки.

Клинчатые и лучковые перемычки

Клинчатые и лучковые перемычки выкладывают из обыкновенного керамического кирпича путем образования клинообразных швов, толщина которых внизу перемычки не менее 5 мм, вверху не более 25 мм. Кладку ведут поперечными рядами по опалубке, удерживаемой кружалами. До начала кладки перемычки возводят стену до уровня перемычки, выкладывая одновременно опорную ее часть (пяту) из подтесанного кирпича (шаблоном определяют направление опорной плоскости, то есть угол ее отклонения от вертикали).

Затем на опалубке размечают ряды кладки с таким расчетом, чтобы число их было нечетным, учитывая при этом толщину шва. Ряды кладки в данном случае считают не по вертикали, а по горизонтали. Центральный нечетный ряд кирпича называют замковым. Он должен находиться в центре перемычки в вертикальном положении.

Кладку клинчатых и лучковых перемычек ведут равномерно с двух сторон от пяты к замку таким образом, чтобы в замке она заклинивалась центральным нечетным кирпичом. Правильность направления швов проверяют шнуром, укрепленным в точке пересечения сопрягающихся линий опорных частей (пят). При пролетах более 2 м кладка клинчатых перемычек не допускается.

Арочные перемычки и своды

Арочные перемычки, а также арки и своды выкладывают в такой же последовательности, как и клинчатые перемычки. Швы между рядами должны быть перпендикулярны к кривой линии, образующей нижнюю поверхность арки, и к наружной поверхности кладки. Швам кладки придают клинчатую форму с расширением вверху и сужением внизу. Такое расположение рядов кладки и разделяющих их постелей соответствует первому правилу разрезки кладки, так как в арках и сводах усилие от нагрузки меняет свое направление, действуя по касательной к кривой арке. Постели рядов оказываются перпендикулярными направлению давлений (рис. 76).

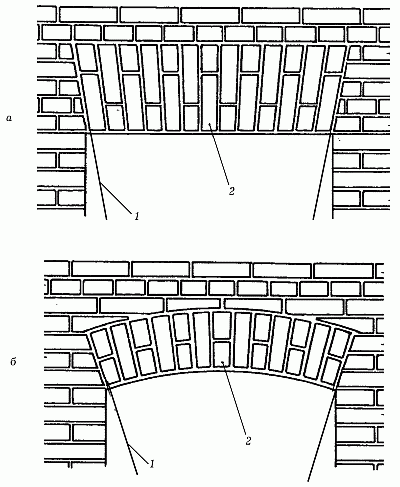

Рис. 76. Кладка перемычек: а – клинчатой; б – лучковой. 1 – направление опорной плоскости; 2 – замковый кирпич

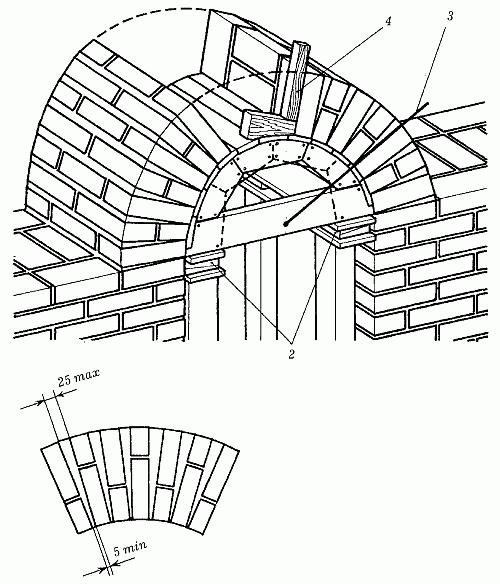

Рис. 76 (продолжение). Кладка перемычек: в – арочной; г – швы кладки; 1 – направление опорной плоскости; 2 – замковый кирпич; 3 – шнур; 4 – шаблон-угольник

Кладку арочных перемычек ведут по опалубке соответствующей формы в такой же последовательности, как и кладку клинчатых перемычек. Направление радиальных швов и правильность укладки каждого ряда проверяют по шнуру, закрепленному в центре арки. Шнуром и шаблоном-угольником, одна из сторон которого имеет очертание, соответствующее кривизне арки, определяют и проверяют положение каждого ряда кладки.

Конструкция опалубки для кладки сводов и арок должна быть такой, чтобы она могла обеспечить равномерное опускание ее при снятии. Для этого под кружалами ставят клинья, при постепенном ослаблении которых опалубка опускается.

Сроки выдерживания арочных и клинчатых перемычек в опалубке в зависимости от температуры наружного воздуха в летних условиях и марки раствора могут быть от 5 до 20 суток, а перемычек рядовых – от 5 до 24 суток.

Бутовая и бутобетонная кладки

Бутовая кладка

Бутовой кладкой называется кладка из природных камней, имеющих неправильную форму, с двумя примерно параллельными поверхностями (постелями). К природным камням, пригодным для кладки, относят известняк, песчаник, ракушечник, туф, гранит, а также булыжный камень для возведения фундаментов зданий высотой до двух этажей. Используемые в строительстве бутовые камни обычно имеют массу до 30 кг. Камни большей величины предварительно раскалывают на более мелкие. Этот процесс называется плинтовкой. Одновременно с плинтовкой скалывают острые углы камней, делают так называемую приколку камней, подгоняя их форму под параллелепипед.

Для плинтовки камней применяют прямоугольную кувалду массой около 5 кг, а для обработки камней – молоток-кулачок массой 2,3 кг, которым скалывают острые углы (рис. 77). Им же осаживают и расщебенивают бутовый камень при кладке. Кроме инструментов, изображенных на рис. 16, в бутовой кладке используют те же инструменты, что и в кирпичной. Существуют 3 основных типа бутовой кладки – под лопатку, под скобу и под залив (рис. 78).

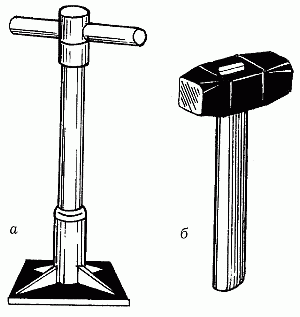

Рис. 77. Инструменты для бутовой кладки.а – металлическая трамбовка; б – молоток-кулачок

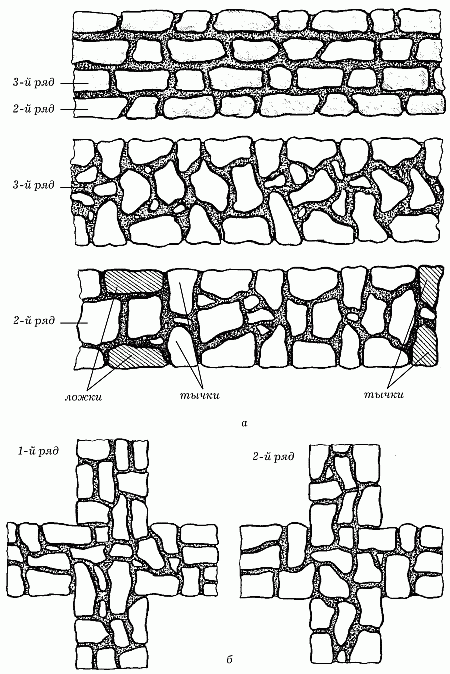

Рис. 78. Виды бутовой кладки: а – под лопатку; б – под скобу

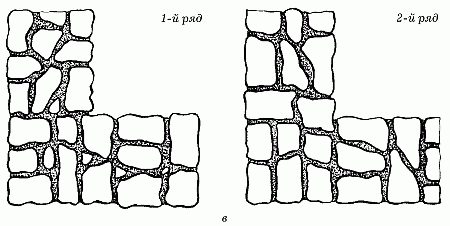

Рис. 78 (продолжение). Виды бутовой кладки: в – в опалубке

Кладку под лопатку выполняют горизонтальными рядами толщиной

25 см с подбором и приколкой камней, заполнением пустот и перевязкой швов. Самый первый нижний ряд укладывают по подготовленному основанию из крупных камней. Чтобы камни плотно прилегали к основанию, их необходимо осадить путем трамбовки. Затем заполняют пустоты между ними, засыпая все мелкими камнями или щебнем и заливая жидким раствором.

Далее кладку ведут порядно на пластичном растворе, постоянно соблюдая перевязку.

Каждый последующий ряд начинают с укладки верст.

В местах возведения внутренней и наружной верст, на углах и пересечениях укладывают маячные камни, по которым с двух сторон кладки натягивают шнуры.

По шнурам в процессе кладки проверяют горизонтальность ряда и прямолинейность лицевой поверхности фундаментов и стен.

Первоначально камни для верстовых рядов выкладывают насухо, чтобы можно было найти наиболее устойчивое положение во всей кладке.

Затем камень приподнимают, настилают слой раствора толщиной 3–4 см и окончательно устанавливают камень. После того как версты уложены, приступают к заполнению забутки.

Раствор под забутку подают и расстилают с излишком, чтобы при укладке камней он выдавливался в вертикальные швы между камнями. Забутку можно делать из камней любых размеров и форм.

Необходимо следить за тем, чтобы камни не соприкасались друг с другом без раствора, так как это значительно снижает прочность кладки.
