В качестве печки-каменки можно использовать переделанную печь-прачку. Для этого в бак для воды надо положить камни, а топку снаружи обложить кирпичом.
Наиболее распространенными среди печей непрерывного действия являются самодельные печи из листовой стали с одинарными и двойными стенками. Более удобны печи с двойными стенками, так как пространство между ними можно использовать для получения горячей воды. Самые простые конструкции таких печей представлены на рис. 136.

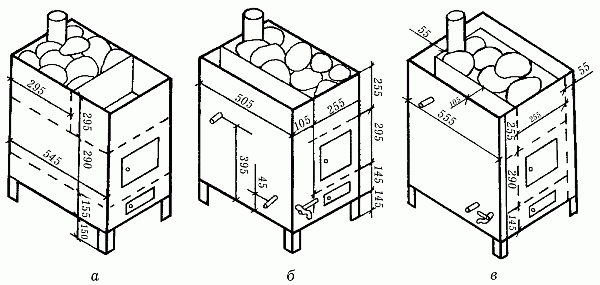

Рис. 136. Печи-каменки с встроенным баком для
Основным достоинством металлических печей является то, что они быстро нагревают помещение, безопасны и занимают мало места.
Как правило, печи комбинированного действия делают из кирпича, но они могут быть и металлическими. Работают такие печи чаще всего на жидком топливе. Обычно их протапливают до пользования баней, но при необходимости можно продолжить топку во время мытья.
У всех кирпичных печей данного типа топка отделена от камеры для камней жаропрочным материалом (чугуном или листовой сталью). Это позволяет получать пар, не прекращая топку.
Самые простые варианты печки-каменки комбинированного действия – без водонагревательного бака – представлены на рис. 137.

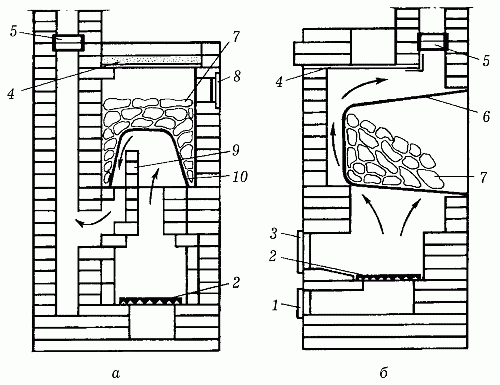

Рис. 137. Кирпичные печи-каменки без водонагревателя: а – с использованием металлического ящика; б – с использованием отработанного котла. 1 – дверка поддувала; 2 – колосниковая решетка; 3 – дверка топливника; 4 – плита; 5 – задвижка; 6 – металлический ящик; 7 – камни; 8 – дверка для пара; 9 – огнеупорные кирпичи; 10 – котел
Но более удобной является печь-каменка с встроенным баком для нагревания воды.
Чтобы увеличить или, наоборот, уменьшить скорость нагрева воды, между баком и камнями кладут лист асбестового картона.
Для отапливания дровами лучшими являются экономичные печи-каменки периодического действия. Их единственный недостаток заключается в том, что пользоваться баней с такой печью можно только после полного сгорания топлива, чтобы не отравиться угарным газом.
Компактная металлическая печь без водонагревательного бака показана на рис. 138.
Рис. 138. Металлическая печь-каменка периодического действия: а – профильный разрез; б – фронтальный разрез; 1 – корпус; 2, 3 – дверки; 4 – полка; 5 —колосниковые решетки; 6 – плита; 7 – кирпичи; 8 – камни; 9 – крышка; 10 – стальная решетка (размеры даны в мм)
Толщина ее стенок должна быть не менее 4–5 мм. Такую печь можно легко сделать из имеющейся в продаже печки-прачки и металлической бочки.
Но все-таки большей популярностью среди печей данного типа пользуются кирпичные каменки (рис. 139).

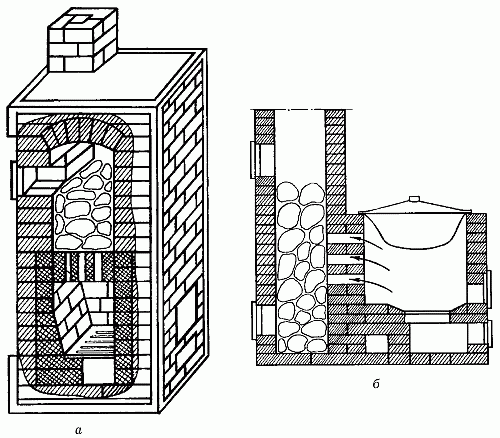

Рис. 139. Кирпичная печь-каменка: а – периодического действия без водогрейной емкости; б – периодического действия с водогрейным котлом
Кладка кирпичной печи-каменки
Поперечные размеры фундамента должны превышать размеры самой печи на полкирпича с каждой стороны. От фундамента стены его должен отделять зазор, заполненный песком, а глубина котлована должна быть не менее 50 см.
Фундамент для печи делают, как правило, из того же материала, что и для всей бани. Поверхность фундамента выравнивают цементным раствором и покрывают двойным слоем гидроизоляционного материала.
Для кладки обычно используют обыкновенные полнотелые кирпичи (их предварительно выдерживают в течение 1–2 минут в воде), а для кладки топливника – тугоплавкие (при пользовании дровами) или огнеупорные (при пользовании другими видами топлива).
Для кладки из обыкновенного кирпича берут раствор из глины и песка в соотношении 1 : 1. Глину предварительно разводят небольшим количеством воды, а через сутки добавляют в нее еще столько воды, чтобы при перемешивании получился раствор сметанообразной консистенции. После процеживания в глину добавляют просеянный песок и всю массу тщательно перемешивают.
Раствор для кладки из тугоплавкого или огнеупорного кирпича готовят из глины и шамота. Расстояние между обыкновенными кирпичами в кладке не должно превышать 4–5 мм, а между тугоплавкими и огнеупорными – 3 мм. Через каждые 4 ряда внутреннюю поверхность кладки протирают мокрой тряпкой.
Для того чтобы стенки печи были ровными, после 2-го ряда по углам устанавливают направляющие шнуры с отвесами, закрепив их на гвоздях, вбитых в пол и потолок.
Не допускается перевязка кладки из обыкновенного кирпича с кладкой из тугоплавкого или огнеупорного кирпича, так как степень их расширения под воздействием высоких температур различна.
В процессе кладки устанавливают металлические детали печи – дверку топливника, колосниковые решетки, заслонки и др.
Перед установкой дверки топливника на ее рамку крепят лапки из обручного железа, а ее саму обматывают несгораемой тканью или асбестовым шнуром. Перемычка над дверкой топливника перекрывается в замок. Другие дверки и заслонки крепят в кладку с помощью проволоки сечением 2 мм. При установке колосников и плиты над топливником между ними и кладкой оставляют небольшой зазор и заполняют его песком.
Если баня будет отапливаться дровами, то можно ограничиться минимальными размерами топливника: ширина – 25–30 см, высота – 35–40 см, но высоту топливника по возможности рекомендуется увеличить до 50–60 см. Чтобы из печи при открытой дверке не выпадали угли, под (низ) топливника должен находиться ниже рамки топочной дверки.
Внутреннюю часть дымооборотов нельзя замазывать глиной, чтобы ее куски при высыхании не отвалились и не попали в дымоход.
Кирпичи верхних 3 рядов кладут плашмя с перевязкой. Если их вертикальные швы совпадают, то ряды перекрывают стальными листами.
Печную трубу сооружают на массиве всей печи. Выкладывают ее, как и печь, в полкирпича и обмазывают цементным или известковым раствором. Высота трубы над крышей должна быть не менее 50–60 см.
Кирпичную трубу необходимо разместить так, чтобы она была удалена от деревянных частей бани не менее чем на 25–40 см (в зависимости от того, имеют они противопожарную защиту или нет), а металлическая, соответственно, на 75–100 см. Кроме того, при установке металлической трубы все деревянные части крыши и потолка покрывают войлоком, пропитанным глинистым раствором и обшивают листами кровельной стали.
