Рис. 29 Многорядная перевязка

Положительные стороны многорядной перевязки:

1) уменьшение трудоемкости за счет снижения объема верстовой кладки;

2) максимальное использование половинок кирпичей (для стены в 2 кирпича количество половинок составляет 33%);

3) сокращение количества трехчетверток для углов и пересечений, что влечет за собой снижение трудоемкости работ.

Отрицательной стороной многорядной системы перевязки швов является снижение несущей способности стены на 6% относительно однорядной системы.Трехрядная система перевязки – это разновидность многорядной. Она применяется при кладке столбов и простенков. При этой системе вертикальные продольные и поперечные швы совпадают в 3 смежных рядах и перевязываются в 4-м ряду, то есть тычковый ряд кладут через 3 ложковых (рис. 30).

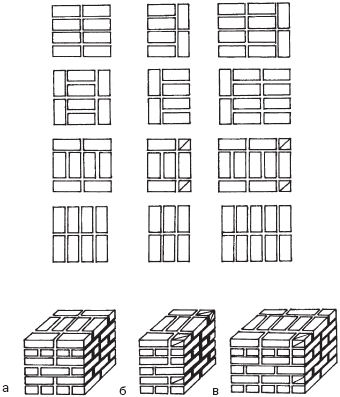

Рис. 30. Трехрядная кладка столбов сечением: а – 2 х 2 м; б – 1,5 х 1,5 м; в – 2 х 2,5 м

КОНТРОЛЬ КАЧЕСТВА КЛАДКИ

Чтобы не допустить значительных отклонений, после каждого ряда кладки нужно контролировать ее правильность.

Кладка кирпичных стен регламентируется «Правилами производства и приемки работ» (СНиП 111–17–78). В соответствии с ним к каменщику предъявляются следующие требования.

1. Каменщик должен:

– следить, чтобы используемые кирпич и раствор имели необходимые качество и марку;

– проверять качество кладки и швов, правильность систем перевязки швов.

2. При работе в жаркую или ветреную погоду для улучшения адгезии смачивать кирпич.

3. На время обеденного перерыва верхний ряд не прикрывать раствором.

4. После перерыва необходимо полить поверхность кладки, чтобы сухой кирпич после укладки на раствор не впитал из него влагу и не нарушил прочность раствора.

5. Контролировать правильность закладки углов.

6. Проверять горизонтальность кладки с помощью правила и уровня, как минимум, 2 раза на каждом ярусе.

7. Используя отвес, устанавливать вертикальность поверхностей, как минимум, 2 раза на каждом ярусе.

8. Проверять толщину швов.

Если в кладке обнаруживаются допустимые отклонения осей конструкции, то они устраняются перед укладкой междуэтажных перекрытий.

РАССТИЛАНИЕ РАСТВОРА

Рабочий раствор перемешивают, чтобы поднять осевшие частицы и предотвратить расслоение раствора. После этого его подают на стену. Процесс расстилания раствора на постели осуществляется в определенной последовательности:

1. Его укладывают грядкой (для тычкового ряда шириной не более 220 мм, а для ложкового верстового ряда – до 100 мм).

2. Разравнивают кельмой, следя за толщиной слоя.

В ходе возведения столбов небольшого сечения раствор подают на середину, а при строительстве столбов большого сечения соблюдают такие же правила, как и при строительстве стен.

КИРПИЧНАЯ КЛАДКА СТЕН: СПОСОБЫ И ПОСЛЕДОВАТЕЛЬНОСТЬ

В строительстве принято различать 3 способа кладки:

1) вприжим;

2) вприсык;

3) вприсык с подрезкой раствора.

Кладка забутки осуществляется способом вполуприсык.

Рассмотрим их по порядку. На рисунках они представлены очень наглядно и не требуют дополнительных разъяснений, последовательность кладки указана цифрами.

Способом вприжим поднимают стены из кирпича, используя для этого жесткий раствор (осадка конуса составляет 7–9 см), полностью заполняя и расшивая швы. Такой способ подходит для укладки как тычковых, так и ложковых верст. Рабочий раствор выкладывают, отступив от лицевой стороны стены примерно 15 см, расстилают его кельмой и выравнивают, подготавливая постель для 3 ложковых или 5 тычковых кирпичей. Затем укладывают кирпич, прижимают к ранее уложенному кирпичу, нажимают и подрезают излишек раствора (рис. 31).

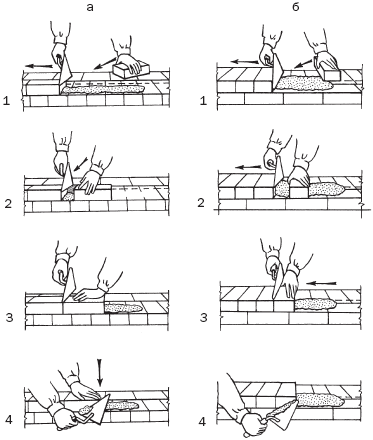

Рис. 31. Кладка способом вприжим подрезкой: а – ложковый ряд; б – тычковый ряд; 1–4 последовательность действий

Последовательность действий представлена на рис. 32.

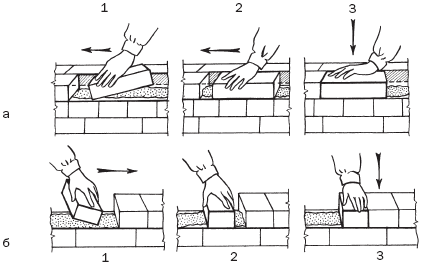

Рис. 32. Кладка способом вприжим рядов наружной версты: а – ложковый ряд; б – тычковый ряд; 1–4 – последовательность действий

От каменщика требуется совершать большое количество движений, поэтому данный способ является самым трудоемким, хотя кладка отличается прочностью, а швы полностью заполняются раствором. Для кладки способом вприсык (рис. 33) используют пластичные растворы (осадка конуса составляет примерно 12 см).

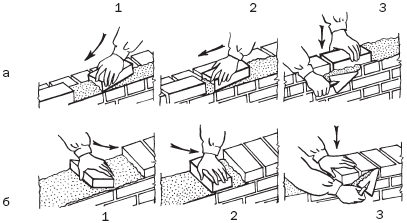

Рис. 33. Кладка способом вприсык рядов наружной версты: а – ложковый ряд; б – тычковый ряд; 1–4 – последовательность действий

Швы заполняются раствором впустошовку, то есть с отступом от лицевой стороны стены. Чтобы его выполнить, раствор расстилают грядкой, отступив от наружной поверхности стены на 20–30 мм (благодаря этому раствор не будет выдавлен уложенным кирпичом на лицевую поверхность). В зонах повышенной сейсмической опасности применение этого способа укладки кирпичей в верстах недопустимо. При использовании способа вприсык с подрезкой (рис. 34) горизонтальные и вертикальные швы полностью заполняют раствором, а затем осуществляют расшивку. В этом способе совмещаются 2 предыдущих: раствор расстилают, как при выполнении способа вприжим, а кирпич укладывают таким же образом, как при способе вприсык. Излишек раствора подрезают кельмой, при этом раствор должен быть жестким, так как в противном случае мастер не будет успевать подрезать его, и тот будет сползать на лицевую поверхность кладки. Забутку выкладывают, применяя способ вполуприсык (рис. 35).

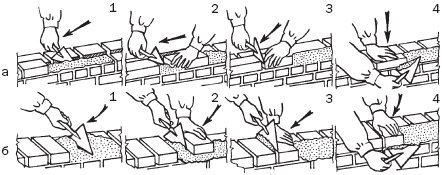

Рис. 34. Кладка вприсык с подрезкой раствора: а – ложковый ряд; б – тычковый ряд; 1–3 – последовательность действий

Рис. 35. Кладка забутки способом вполуприсык: а – тычками; б – ложками

Выполняют таким образом: между наружными и внутренними верстами расстилают раствор, укладывают кирпич, не допуская схватывания раствора, и расшивают швы, для чего очищают кладку от набрызгов с помощью щетки и расшивают сначала вертикальные швы (6–8 тычковых или 3–4 ложковых), потом горизонтальные.

Во время работы очень часто возникает необходимость в использовании не целого кирпича, половинки, четверти и т. д. Для этого необходимо овладеть приемами тески и рубки кирпича . Для выполнения этого используют молоток-кирочку или комбинированную кельму. При рубке кирпич держат в левой руке поперек и легкими ударами намечают линию откола на всех гранях. В момент удара инструмент держат под углом 90° к грани кирпича. При несоблюдении этого условия кирпич расколется произвольно. Рубка кирпича по ложку выполняется в такой же последовательности.Теска осуществляют вдоль линии, нанесенной инструментом. Кирпич при этом необходимо держать левой рукой снизу, опираясь на левую ногу выше колена. Весь процесс рубки и тески кирпича представлен на рис. 36.

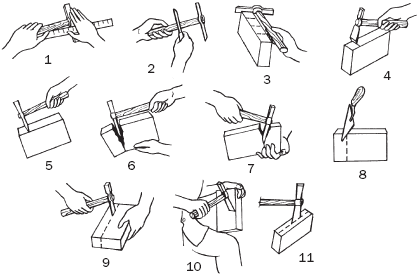

Рис. 36. Способы рубки и тески кирпича: 1 – отмеривание длины; 2 – нанесение отметин на рукоятку молотка; 3 – сверка длины ччастей кирпича; 4 – нанесение линии рубки; 5 – насечка; 6 – рубка; 7 – неправильный способ рубки; 8 – рубка кельмой; 9 – рубка на ложку; 10 – теска; 11 – колка по длине

Независимо от того, какая система перевязки швов будет использоваться, последовательность кирпичной кладки не изменяется. Она начинается с наружной тычковой версты 1-го ряда, на которую идут целые кирпичи. Тычковые ряды укладывают:

1) в 1-м и последнем рядах;

2) под элементами, опирающимися на кладку (балконами, прогонами и др.);

3) на уровне обрезов стен (это уменьшает толщину кладки с фасада, например при переходе от цоколя непосредственно к стене) и столбов;

4) в таких выступающих элементах кладки, как карниз и поясок (напуск, который состоит из нескольких рядов кладки и разделяет фасад здания по высоте);

5) тычковые ряды выполняют только из целых кирпичей, для забуток допустимо использовать половинки кирпичей, а при укладывании неполномерных кирпичей (половинок, трехчетверток и др.), отколотую сторону направляют внутрь.

Кладку выполняют порядным, ступенчатым и смешанным способами (рис. 37).

Порядный способ кладки отличается одновременно простотой и высокой трудоемкостью. Дело в том, что переходить к следующему ряду можно только после того, как будут уложены версты и забутки предыдущего. Этот способ удобен при однорядной системе перевязки. Но, выработав определенную последовательность кладки, можно существенно облегчить свою задачу:

1) начать с тычкового ряда наружной версты;

2) уложить ложковые кирпичи 2-го ряда наружной версты;

3) выполнить внутренние версты;

4) заложить забутку.

В результате переходить от кладки наружных верст к внутренним придется реже, что несколько облегчит работу.ПОШАГОВАЯ СТРАТЕГИЯ ДОМОВОГО СТРОИТЕЛЬСТВА

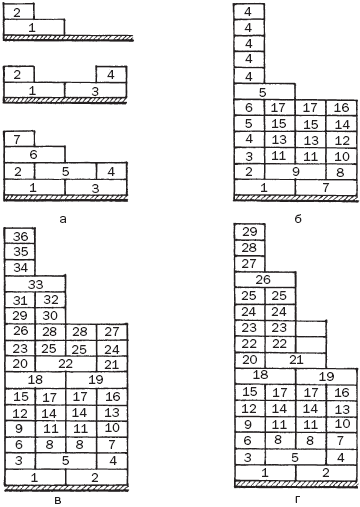

Рис. 37. Последовательность кладки кирпича: а – однорядная перевязка; б – многорядная перевязка; в, г – многорядная перевязка смешанного типа

Для ступенчатого способа кладки характерен следующий порядок работы:

1) выполняют тычковую версту 1-го ряда;

2) укладывают ложковые версты со 2-го до 6-го ряда;

3) кладут 1-й тычковый ряд внутренней версты;

4) поднимают поочередно 5 рядов внутренней версты;

5) заполняют забутку.

Данный способ актуален при многорядной системе перевязки.Стены при многорядной системе перевязки можно поднять смешанным способом кладки, при котором первые 7–10 рядов укладывают поочередно, затем переходят на ступенчатый способ кладки, поскольку трудно выполнять порядную кладку при значительной толщине стен (2 и более кирпича). Правильное положение каменщика показано на рис. 38.
