Строительство и архитектура в Древнем Египте

Рис. 36. Нижний блок капители колонны в Калабше. Римский период

В камнях карниза, который венчает стены в этой части храма, канал между внутренней частью и верхом кладки имеет форму двух треугольных выемок в одном из камней, образующих шов (рис. 33). Небольшие желобки, описанные нами, могли служить для заливания раствора, но скорее всего они были предназначены для удаления его излишков при установлении блоков на отведенное им место. В Калабше, во внешнем дворе, расположенном между пилоном и залом, верхушки барабанов колонн имели в центре небольшое углубление с шероховатой поверхностью для заливания раствора, а по бокам барабана были проделаны бороздки для удаления его излишков (рис. 34). По ним никоим образом нельзя было залить раствор внутрь, из чего можно сделать вывод, что описанные выше желобки также служили для вывода излишков раствора. В том же самом храме можно увидеть барабаны колонн без углублений наверху. Их поверхность относительно ровная, а на расстоянии нескольких сантиметров от края проделаны небольшие отверстия (рис. 35). Но на всех этих колоннах нижняя часть барабанов была относительно гладкой и не имела углублений для раствора. В Калабше в некоторых блоках, образующих нижнюю часть капителей больших колонн, видны два канала, в сечении напоминающие треугольники, которые проходят сверху вниз по шву (рис. 36). Такие каналы делались, вероятно, для того, чтобы раствор приобрел форму нагеля.

Раствор, по-видимому, распределялся по поверхности руками, и в некоторых местах четко видны следы пальцев. Нет никаких доказательств, что в древние времена он распределялся с помощью мастерка, хотя инструмент для штукатурных работ, действовавший по тому же принципу, дошел до наших дней (фото 62).

Глава 8 Транспортировка блоков

Одним из самых спорных вопросов среди тех, что связаны с техническими достижениями древних египтян, является вопрос о том, какие средства транспортировки блоков были им известны, а какие – нет. Некоторые авторы прошлого, обладавшие слишком живым воображением, утверждали, что египтяне использовали для этого необыкновенные приспособления, и в своих книгах приводили описания некоторых из них, не подкрепляя, однако, никакими доказательствами. С другой стороны, ряд авторов прошлого поколения придерживался мнения, что египтяне ничего не знали о том, какие возможности предоставляет система блоков и ее производные, а также не знали катков или рычагов.

Если просматривать древние источники в поисках информации о способах транспортировки блоков в Египте, то найти можно очень мало. Великие архитекторы, отвечавшие за сооружение храмов или гигантских монолитов, не изобразили на стенах своих гробниц приспособлений, которыми они при этом пользовались, а античные авторы, вроде Геродота и Плиния, приводят такие фантастические и неправдоподобные истории, сообщенные им, без сомнения, невежественными драгоманами, что верить им невозможно. Помимо скудных сведений, почерпнутых из древних источников, есть два пути, позволяющие получить знания о древнеегипетских методах транспортировки блоков. Первый заключается в изучении образцов приспособлений, найденных при раскопках, а также следов, оставленных ими на памятниках во время строительства, а второй – в исключении всех гипотез, которые не способны объяснить все особенности древних зданий и отказе от приписывания египтянам различных технических изобретений, если для этого нет доказательств или не будет доказано, что та или иная работа не могла быть выполнена с помощью самых примитивных приспособлений. Следует также предостеречь исследователей и от другой ошибки, а именно считать, что для перевозки колоссальных монументов и небольших блоков для строительства использовались одни и те же методы.

Рис. 37. Рисунок, изображающий перевозку статуи в эпоху XVIII династии

Один из самых важных вопросов заключается в том, были ли известны древним египтянам кабестаны и система блоков. Что касается первого, то, хотя принцип его работы весьма прост, нет никаких доказательств того, что он ими использовался, а перемещение всех видов тяжестей осуществлялось без его помощи, что и подтверждается изображениями на гробницах. Когда, например, Джехутихотеп приказал перевезти из каменоломни на берег Нила свою алебастровую статую, которая весила около 60 тонн (рис. 37), рабочие не воспользовались кабестаном, а погрузили ее на салазки, которые, вне всякого сомнения, скользили по лежням, но без катков, и тащили ее 172 человека, если на сцене изображено их реальное число. Человек, стоящий на пальцах ног статуи, льет воду или масло на лежни, чтобы снизить трение, а трое других несут большой бесформенный кусок дерева. Мы не знаем, что это такое, но вполне возможно, что это лежень, который переносят вперед, чтобы подложить под салазки. Бесформенность этого куска объясняется, вероятно, тем, что это ствол дерева, выровненный только с одной стороны, по которой будут скользить полозья. Другая надпись гласит, что для перевозки крышки от саркофага, которая весила 18 тонн, от Вади-Хаммамата на берег Нила потребовалось 3000 человек.

Имея несколько кабестанов, 100 человек выполнили бы эту работу за месяц. Система блоков и даже простой блок были, вероятно, египтянам тоже неизвестны. Ни на одном каменном блоке египетских сооружений нет следов отверстий для «волчьих лап» или других следов, которые остались бы, если бы египтяне использовали подъемные тали. Зато на крупных блоках, начиная с эпохи IV династии, в изобилии встречаются углубления, куда вставляли рычаги. Во многих храмах их можно увидеть на концах плит крыши и на архитравах. Они также особенно хорошо заметны на концах больших блоков, образующих перемычку ворот Нектанеба II в Карнаке. По краям крышек больших саркофагов часто оставляли выступы, которые, на первый взгляд, предназначались для обвязывания веревками, однако форма многих из них исключает эту возможность. Внизу они плоские и постепенно сужаются к концам, так что удержать петлю веревки они никак не могли. Скорее всего, их использовали для поднятия рычагами. Однако по краям отдельных саркофагов Среднего царства были оставлены отверстия, несомненно для того, чтобы продевать в них веревки, которые использовались для опускания или поднятия крышки (рис. 38). Тем не менее это вовсе не доказывает, что веревки использовались в сочетании с блоками, поскольку рычаг применяется с веревкой, как показано на рисунке. Такой способ поднятия тяжестей широко используется и в наши дни.

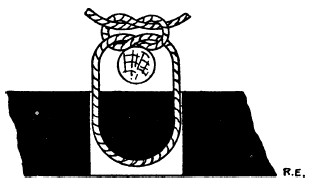

Рис. 38. Поперечный разрез края алебастровой крышки саркофага с отверстиями, через которые протягивалась веревка, помогавшая опустить эту крышку на место. XII династия, Каирский музей

При облицовке пирамид в нижней части лицевой стороны блока оставляли небольшие выступы, использовавшиеся для той же цели. Эти выступы видны на незаконченной гранитной облицовке Третьей пирамиды в Гизе (фото 27), а следы их хорошо заметны на частично обтесанной кварцитовой кладке в кенотафе Сети I в Абидосе, который больше известен как Осирейон, хотя они были почти полностью удалены при грубой обработке стен этого сооружения. Эти выступы никогда не соприкасались с веревками, кроме того, они свидетельствуют о том, что блоки укладывались спереди. Другим доказательством того, что для подъема блоков не использовались тали, являются модели кораблей и лодок и изображение их на стенах гробниц и храмов (глава 5). Здесь хорошо видно, что даже на судах, совершавших дальние походы по морю, фалы, с помощью которых поднимали нижнюю рею, проходили не через устройство, хотя бы отдаленно напоминавшее блок, а через рамку или кольца, привязанные к верхушке мачты. Египтяне не могли, таким образом, поменять направление движения судна, потянув за веревку, а это повлияло на форму такелажа. Если бы египтяне знали, что такое блок или система блоков, они, несомненно, использовали бы его на своих кораблях.

В облицовочных блоках храма Второй пирамиды были обнаружены углубления, куда, как считают, вставляли большие «клещи», с помощью которых эти блоки поднимали. Это, однако, не объясняет, как поднимали блоки для облицовки других памятников некрополя Гизы, на которых таких углублений нет. Другое предположение – в отверстия в камнях основания храма вставлялись упоры, с помощью которых статуи фараона устанавливали в вертикальное положение. Эта версия также подразумевает использование талей. Но, скорее всего, в эти отверстия вставляли леса, на которые поднимались рабочие, чтобы произвести окончательную отделку статуй и других памятников (рис. 129). Позже эти отверстия закрывались плитами, которыми мостили пол. Такие отверстия найдены во многих местах фундамента замощенных площадок в Гизе – в некоторые из них вставляли шесты, использовавшиеся как рычаги, а в других, должно быть, устанавливались крепления для веревок.

Блок подразумевает применение колеса, а если надо было поднимать большие тяжести, то очень прочного колеса. Однако, насколько нам известно, колесо играло очень незначительную роль в жизни Древнего Египта. Слово, которым обозначают это приспособление, скорее всего, пришло в древнеегипетский из другого языка, а колесницы и телеги стали ставить на колеса только в Новом царстве, хотя это можно объяснить и тем, что лошади в Египте появились лишь незадолго до этого. Колеса дошедших до наших дней египетских колесниц весьма непрочны, и трудно поверить, чтобы они могли выдержать вес тяжелого груза или плохие дороги. На рельефах в Рамессеуме и в других местах видно, что фараон Рамсес II использовал в своих войнах против хеттов колесницы, но нет никаких свидетельств того, что его войска перевозили необходимое снаряжение на телегах. Скорее всего, они имели в своем распоряжении лишь небольшие повозки. Хетты же имели колесные телеги, в которые впрягали лошадей и быков и которые нагружали самыми разными вещами. В Ассирии повозки на цельных колесах использовались для перевозки тяжелых грузов уже с VIII века до н. э., но все говорит о том, что в Египте для перевозки строительных материалов применялись лишь салазки.

Может показаться странным, что на многочисленных росписях на стенах гробниц, изображающих повседневную жизнь египтян в династические времена, мы не видим никакого колесного транспорта, за исключением колесниц, и это при том, что на аллювиальных почвах долины Нила можно было создать дороги, которые были бы идеальными для такого транспорта. Однако не следует забывать, что даже сегодня феллахи почти не используют повозок, а до многих деревень в Египте нельзя добраться даже на велосипеде. До недавнего времени не было дороги, которая соединяла бы центры провинций Верхнего Египта. Главной дорогой Египта был Нил, а универсальным средством для перевозки легких грузов на короткие расстояния служил осел.

Рис. 39. Блок, погруженный на салазки, которые тащат быки. Каменоломни Туры, XVIII династия

Однако не следует думать, что колеса использовались только в колесницах. Еще в эпоху Древнего царства им находили и другое применение. В гробнице Каемхесита эпохи V династии в Саккаре есть изображения (фото 21) мужчин, поднимающихся по лестнице, которая снабжена цельными колесами. Для того чтобы она не двигалась, один из рабочих удерживает ее длинной деревянной палкой, выполняющей роль рычага.

Мы больше не можем сомневаться, что египтяне знали рычаг. Углубления в крупных блоках и выступы, о которых уже говорилось, создавались с одной-единственной целью – чтобы использовать рычаг. На разграбленных ворами саркофагах, которые не имели выступов, часто видно, что часть крышки была сколота, чтобы туда можно было вставить рычаг. А если и этого доказательства недостаточно, то надо отметить, что в гробнице в Эль-Берше, недалеко от разграбленного саркофага, был обнаружен кусок акации, конец которой напоминал острие зубила. Именно с ее помощью и была вскрыта крышка саркофага.
