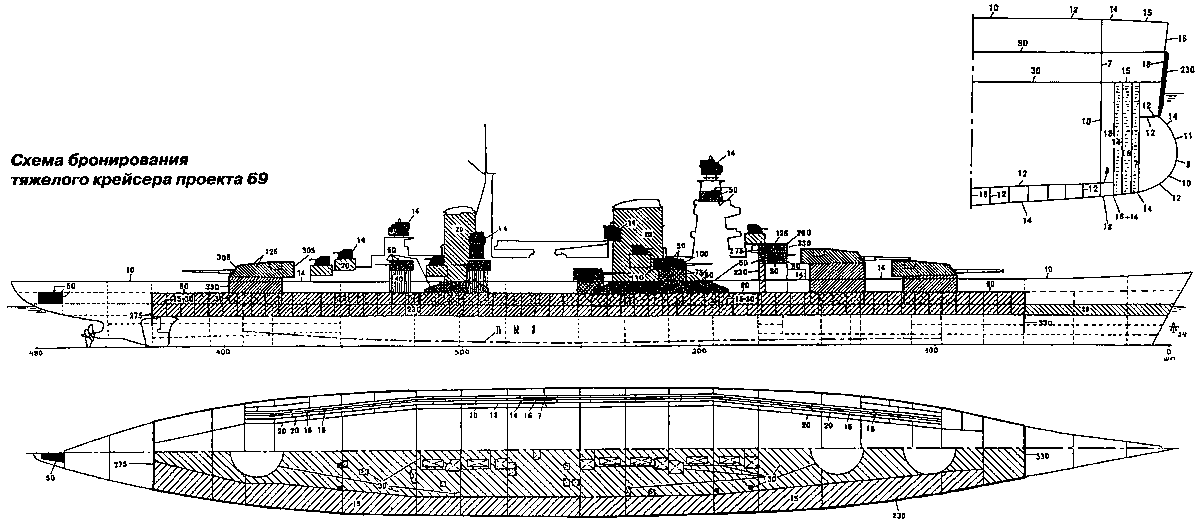

Согласно расчетам, главный броневой пояс не пробивался германским 280-мм бронебойным снарядом на дистанциях 70 кбт и более на курсовых углах до 50°. Горизонтальное бронирование не пробивалось тем же снарядом с дистанций до 140 кбт и могло выдержать попадание 250-кг фугасной авиабомбы.
Конструкция ПКЗ (протяженность 61,4 % длины корабля по КВЛ) относилась к так называемому американскому типу и была разработана ЦКБ-17 в соответствии с рекомендациями комиссии В.И. Першина. В целях определения ее сопротивляемости взрыву, а также выявления и устранения конструктивных дефектов, приказом НКСП и НКВМФ от 27 апреля 1940 года ЦНИИ-45 предписывалось выполнить соответствующую опытную работу. В Севастополе на заводе № 201 изготовили четыре опытных отсека в масштабе 1:5, воспроизводящих конструкции наиболее характерных участков ПКЗ проекта 69. Испытания, проводившиеся с июля 1940 по февраль 1941 года, позволили установить, что принятая конструкция ПКЗ выдерживает контактный взрыв 550-кг
ГЭУ корабля включала три ГТЗА мощностью по 70 000 л.с. (максимальная — 77 000 л.с.) и шесть водотрубных котлов па-ропроизводительностью по 90 т/ч (максимальная 95 т/ч), вырабатывавших пар давлением 37 кг/см2 при температуре 380 °C. ГТЗА крейсера были унифицированы с агрегатами линкора проекта 23. Испарительная установка предусматривалась в составе двух аппаратов (общая производительность 240 т/сут). ГЭУ размещалась эше-лонно в трех ТО и шести КО, при этом 1-е и 2-е ТО находились в одном отсеке, разделенном продольной переборкой и расположенном в корму от 3-го КО. Управление ГЭУ должно было быть дистанционным из специально оборудованных герметических кабин, однако предусматривалось и местное управление.
Корабль должен был иметь скорость полного хода 32 уз (при мощности на валах 210 000 л.с.) и максимального 33 уз (при мощности 231000 л, с). Дальность плавания технико-экономическим ходом (16,5 уз) составляла 6900 миль. Трехлопастные гребные винты имели диаметр 5,0 м (бортовые) и 4,8 м (средний).
Электроэнергетическая система корабля должна была работать на смешанном постоянном и переменном токе напряжением 230 В. Предусматривалось четыре турбогенератора мощностью по 1200 кВт и четыре дизель-генератора по 650 кВт, которые были размещены в четырех электростанциях: турбогенераторные находились в цитадели, а две дизельные — в нос и в корму от нее.

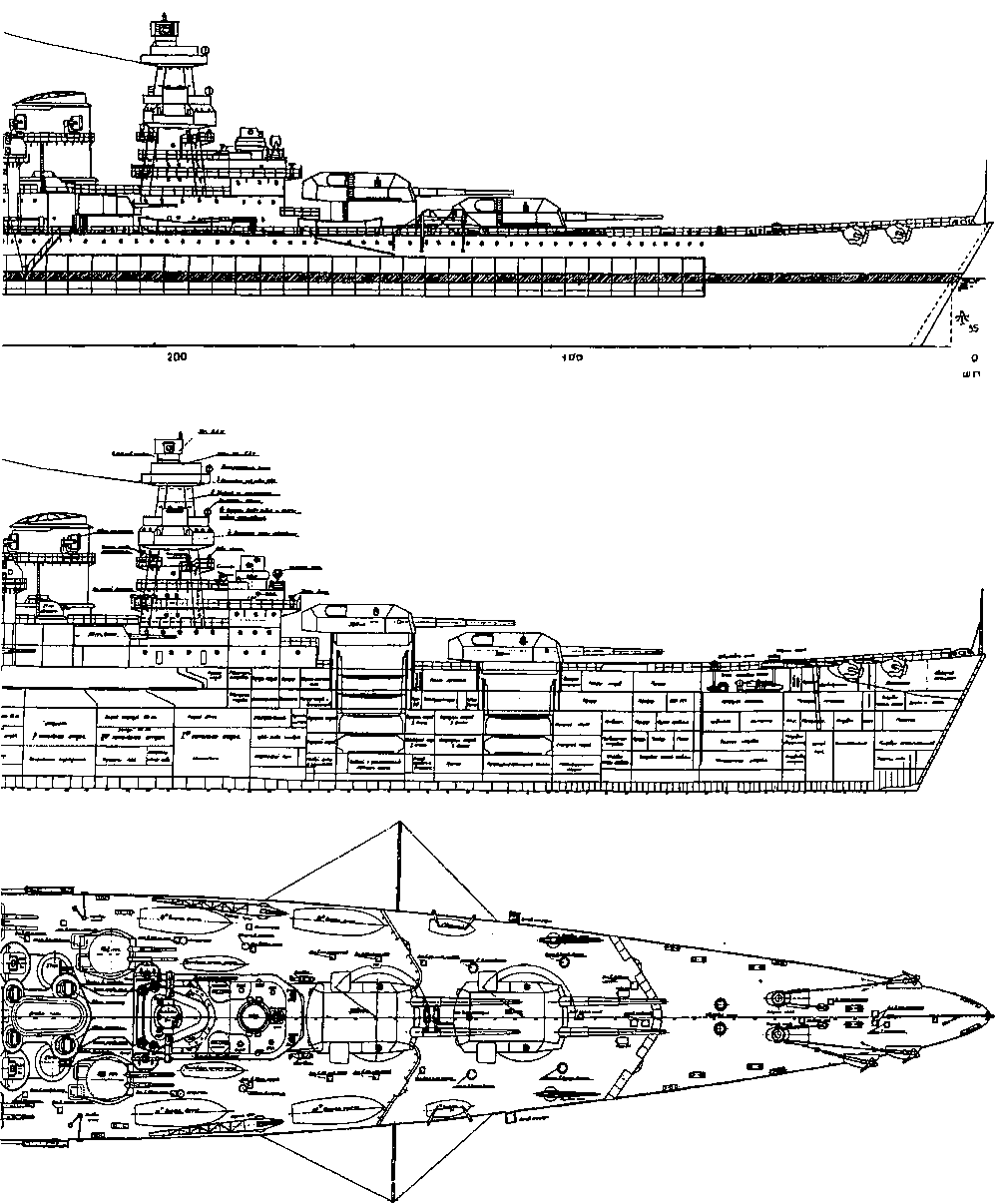

Корабль имел гладкопалубный корпус, слегка разваленные борта и були в средней части корпуса. Имелись три непрерывных по всей длине палубы (верхняя, средняя и нижняя), а также две платформы. Надстройка предусматривалась двухъярусной, башенноподобная фок-мачта имела семь ярусов. Корпус корабля представлял собой клепаную конструкцию, изготовлявшуюся из тех же материалов, что и корпус линкора проекта 23. Два полубалансирных руля, установленные за бортовыми гребными винтами, обеспечивали на полном ходу при полной перекладке руля диаметр циркуляции, равный пяти длинам корпуса корабля.

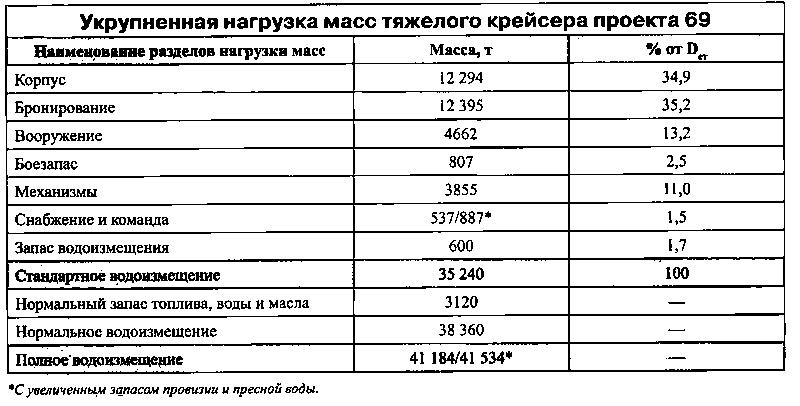

По результатам разработки технического проекта величина стандартного водоизмещения корабля (35 240 т) несколько превысила заданную КО при утверждении эскизного проекта.
При всех состояниях нагрузки корабль имел некоторый дифферент на корму; при водоизмещениях от стандартного до полного поперечная метацентрическая высота находилась в пределах от 1,66 м до 1,74 м, а период бортовой качки составлял 14,6— 13,7 с соответственно.
В соответствии с техническим проектом экипаж корабля должен был включать 1406 человек: 125 командиров и лиц начальствующего состава, 93 младших командира (мичмана и главстаршины) и 1188 краснофлотцев и старшин (в дальнейшем экипаж был увеличен до 1837 человек). Командный состав размещался в одно-, двух- и четырехместных каютах на средней палубе, а также на 2-м ярусе надстройки; старшинский и рядовой состав — в оборудованных стационарными койками кубриках на 16–52 человека. Автономность корабля по запасам провизии составляла 20 суток.
КО разрешил продолжать постройку тяжелых крейсеров по утвержденному техническому проекту, одновременно предупредив наркоматы судостроительной промышленности и ВМФ о недопустимости превышения установленного водоизмещения, и предложил обеспечить в ходе выпуска рабочих чертежей и строительства кораблей точное соблюдение принятого задания.
С утверждением технического проекта 69 проектирование не завершилось. Формирование корпусов крейсеров на стапелях обоих заводов-строителей велось параллельно с разработкой для них вооружения и оборудования, которая серьезно отставала от запланированных сроков. Задержки с производством вооружения и необходимость обеспечения строительства крейсеров в установленные сроки вынудили командование ВМФ и руководство НКСП рассмотреть предложение германской фирмы «Крупп» о поставке для них башен ГК с 380-мм орудиями.

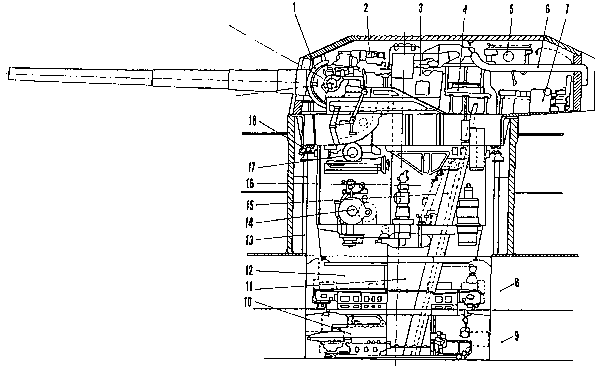

38-см двухорудийная башенная установка SKC/34 тяжелого крейсера проекта 69И:
I — качающийся щит; 2 — башенный прицел; 3 — казенник; 4 — лоток подачи; 5 — 10,5-м дальномер; 6 — вентиляционная труба; 7 — досыла-тель; 8 — зарядный погреб; 9 — снарядный погреб; 10 — перегрузочное отделение снарядов; 11 — главная труба подъемника; 12 — перегрузочное отделение зарядов; 13—жесткий барабан; 14 — гидравлическая система; 15 — вспомогательный подъемник; 16 — машинное отделение; 17 — механизм вертикальной наводки; 18 — шаровой погон.
Такое предложение получила советская «Хозяйственная комиссия» во главе с наркомом И.Т. Тевосяном на переговорах в Германии в феврале 1940 года. Германская фирма, имевшая значительный задел по башенным установкам для намечавшихся к постройке третьего и четвертого линкоров типа «Бисмарк» («Bismarck»), после отказа от их строительства пыталась избежать убытков от нереализованной продукции.

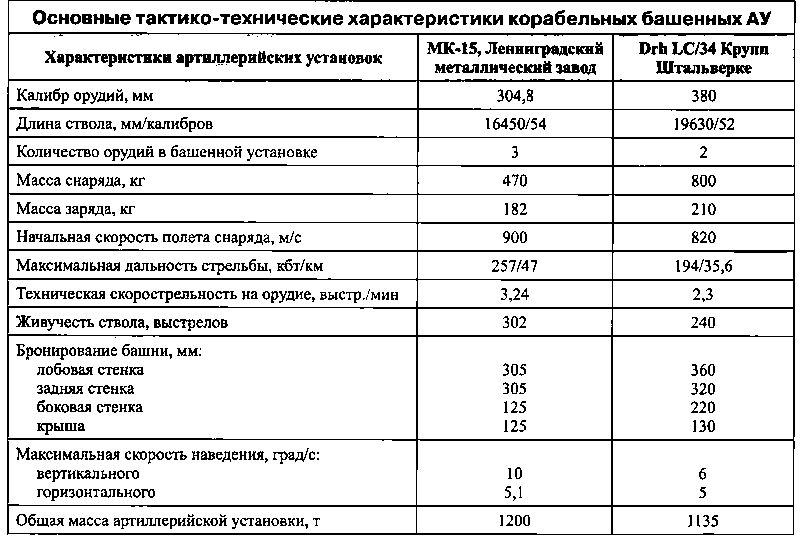

По указанию И.В. Сталина, группе специалистов НКВМФ и НКСП поручили срочно рассмотреть вопрос о технической возможности установки германских 380-мм двухорудийных башен и ПУС для них на тяжелом проекта 69 по предварительным данным фирм «Крупп» и «Сименс». Совместный доклад по этому вопросу И.В. Сталину, председателю КО В.М. Молотову и наркому внешней торговли СССР А.И. Микояну наркомы Кузнецов и Тевосян представили 17 апреля 1940 года. В докладе отмечалось, что германские 380-мм орудия, превосходя наши 305-мм по массе снаряда, уступают им в дальности стрельбы, скорострельности и огневой производительности (суммарной массе снарядов, выпускаемых за минуту всеми орудиями ГК) — 11 000 кг против 13 700 кг.

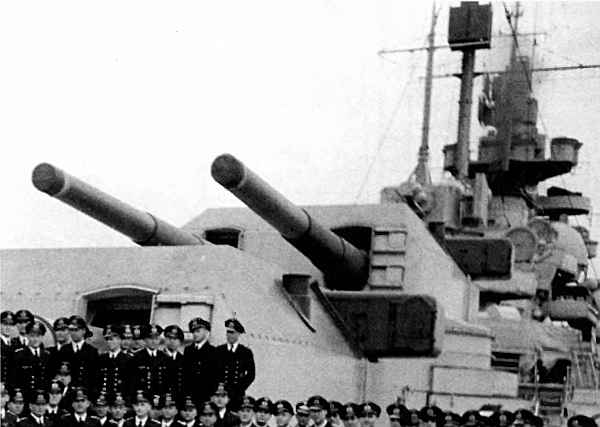

38-см башенные установки SKC/34 немецкого линкора «Тирпиц»

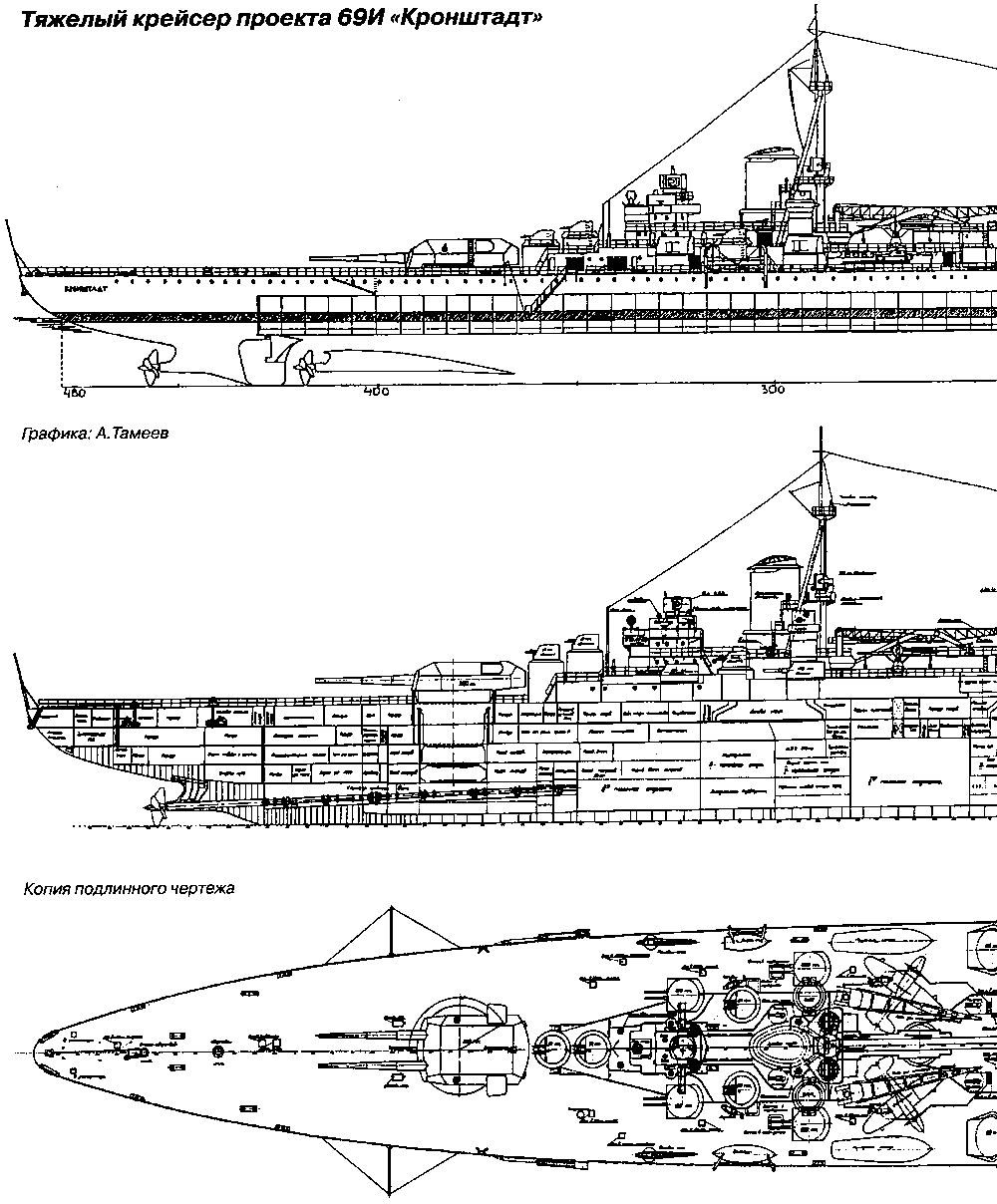

По директиве Н.Г. Кузнецова, для оценки боевых возможностей тяжелых крейсеров проекта 69 при установке на них 380-мм германских башен (проект 69И) в ВМА были проведены в мае 1940 года две тактические игры, где в качестве противников кораблей проекта 69И принимались те же «малые» линкоры типов «Шарнхорст» и «Дюнкерк». Результаты этих игр показали, что замена 305-мм орудий германскими 380-мм даже при меньшем их количестве качественно изменяет и повышает мощь артиллерии крейсера. Броня кораблей противника при этом пробивается более крупными снарядами, одновременно исключаются невыгодные дистанции боя (105–170 кбт). Меньшее количество попаданий таких снарядов компенсируется их большим разрушительным воздействием с увеличением зоны поражения за броней. Корабль проекта 69И, оставаясь тяжелым крейсером по бронированию, ПКЗ и скорости хода, по главному калибру артиллерии соответствовал бы линейному кораблю. Это и предопределило принятие решения о разработке проекта перевооружения. 10 июля 1940 года нарком ВМФ Н.Г. Кузнецов утвердил «ТТЗ на перевооружение КРТ проекта 69 германскими 380-мм башнями (взамен 305-мм башен МК-15) и ПУС главного калибра». Разработанный в ЦКБ-17 эскизный проект 69И в октябре того же года был представлен на рассмотрение наркомов И.И. Носенко и Н.Г. Кузнецова, его результаты явились основой для их совместного доклада новому Председателю Комитета Обороны К.Е. Ворошилову.

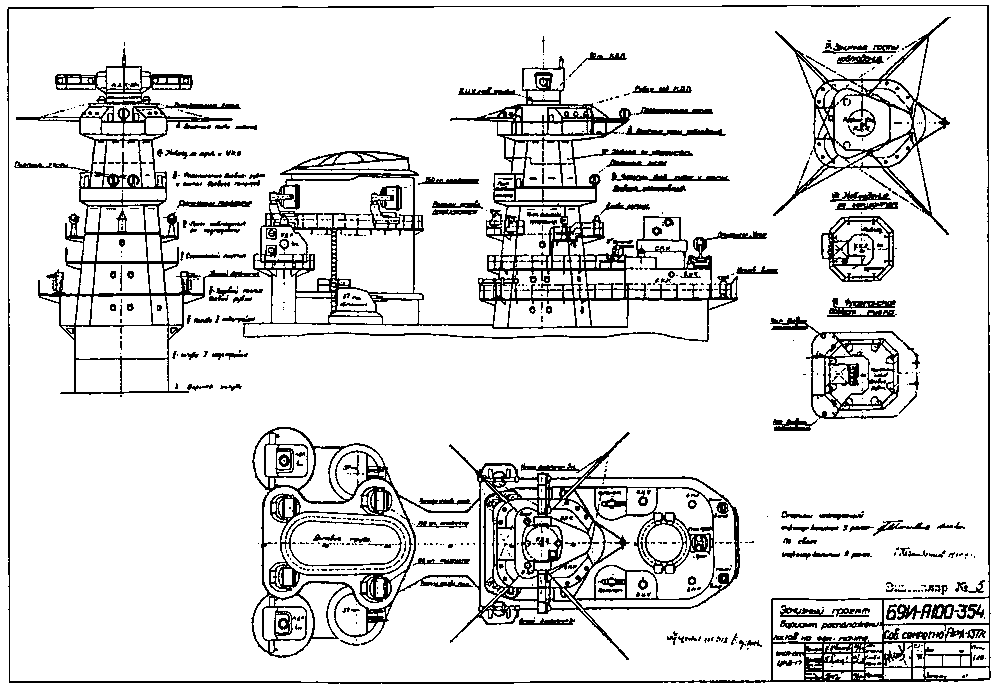

Тяжелый крейсер проекта 69И: расположение постов на фок-мачте и первой трубе
Копия подлинного чертежа
В связи с приобретением по торговому соглашению с Германией от 11 февраля 1940 года 38-см (обозначение калибра, принятое в Германии — Авт.) двухорудийных башен фирмы «Крупп», ПУС для них фирмы «Сименс» и указаниями о том, что эти башни и ПУС должны быть применены на строящихся (по утвержденному 12 апреля того же года техническому проекту) кораблях проекта 69, в докладе содержалась просьба вынести решение КО при СНК СССР по вопросам:
— об установке этих башен на тяжелых крейсерах «Кронштадт» и «Севастополь», заложенных по проекту 69 на заводах № 194 в Ленинграде и № 200 в Николаеве и дальнейшей постройке этих кораблей с германскими 380-мм башнями и германскими ПУС главного калибра по новому техническому проекту;
— об изменении постановления КО от 12 апреля 1940 года и разработке в ЦКБ-17 по заказу ВМФ эскизного и технического (договорного) проектов тяжелого крейсера с учетом всех импортных поставок для него (проект 69И).
