Supermarine Spitfire. Часть 2

Капот на Mk.I–V Винт «Де Хевиленд». Стенка маслобака под двигателем образовывала часть наружной поверхности капота.

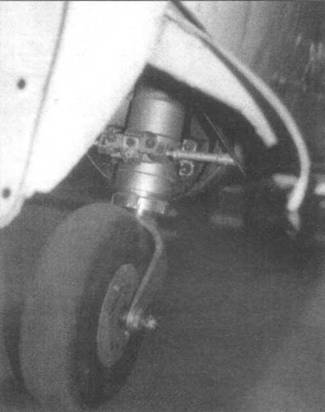

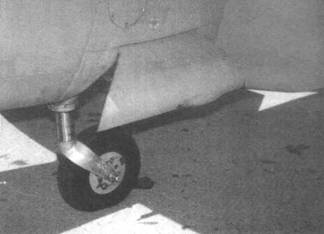

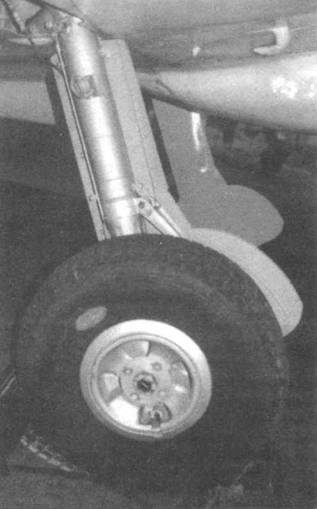

Появившееся позже убирающееся хвостовое колесо.

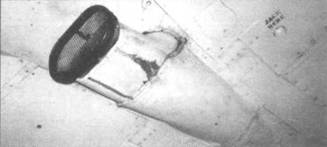

Воздухозаборник карбюратора ранних «Спитфайров», оснащенный антиобледенительной сеткой.

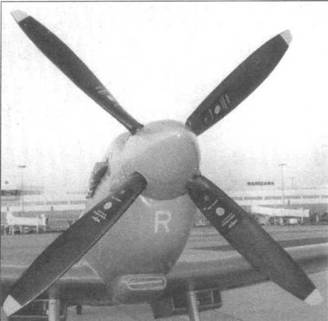

Четырехлопастный винт «Ротол», характерный для «Спитфайров» с двигателем «Мерлин» 60-й и 70-й серий (в данном случае PR.XI).

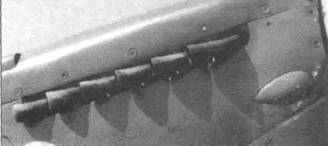

Выхлопные патрубки раннего типа с круглыми выходными отверстиями.

Одиночные патрубки, появившиеся на поздних «Спитфайрах V» и на всех модификациях с двигателями «Мерлин» 60-й и 70-й серий.

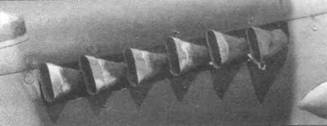

Выхлопные патрубки типа «рыбий хвост» (с уплощенными выходными отверстиями), использовавшиеся на «Спитфайрах V» и VI. В переднем патрубке воздухозаборник системы обдува пулеметов теплым воздухом.

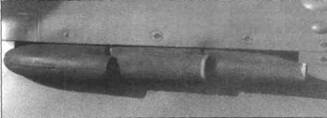

Позднейший тип одиночных патрубков для двигателя «Мерлин».

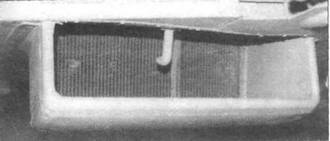

Радиатор на самолете с двигателем «Мерлин» 60-й серии (обе секции под левым и правым крылом одинаковые.

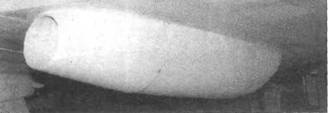

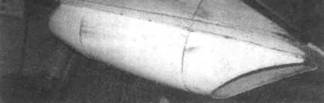

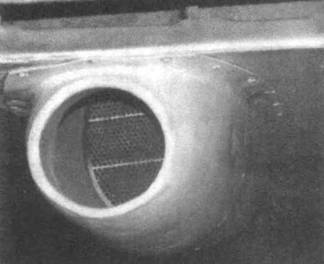

Маслорадиатор на «Спитфайре V».

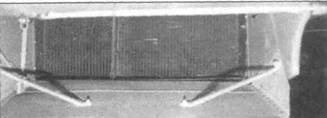

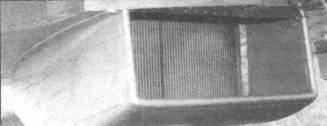

Радиатор на самолете с двигателем «Мерлин» 60-й серии, вид сзади.

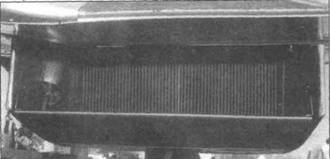

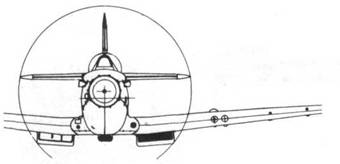

Радиатор на самолете с двигателем «Гоиффон», вид спереди.

Радиатор на самолете с двигателем «Гриффон», вид сзади.

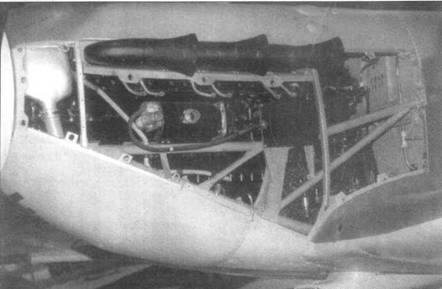

Двигатель на «Спитфайре I» раннего выпуска. Самолет оснащен двухлопастным винтом неизменяемого шага.

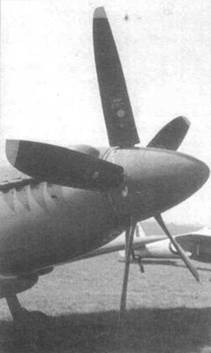

Пятилопастный винт «Ротол», агрегатированный со старшими сериями двигателя «Гриффон».

Двигатель на «Спитфайре V» с выхлопными патрубками типа «рыбий хвост».

< image l:href="#" />

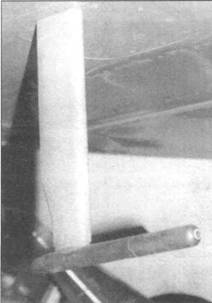

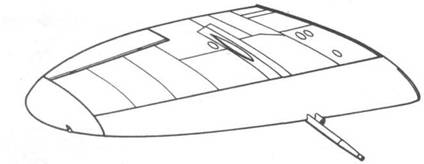

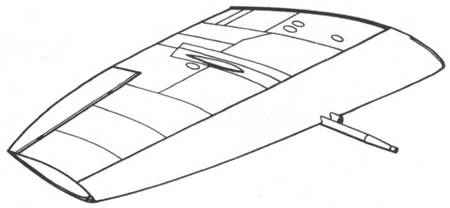

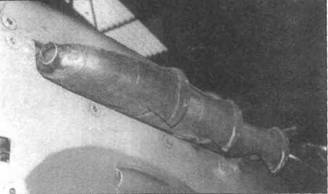

Трубка Пито.

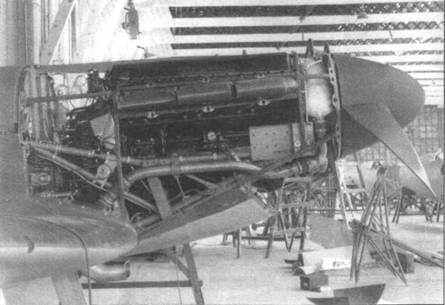

Двигатель «Мерлин» 60-й серии на «Спитфайре IX».

Мачтовая УКВ-антенна. В случае использования КВ- радиостанции, выполняла функцию простой мачты для проволочной антенны.

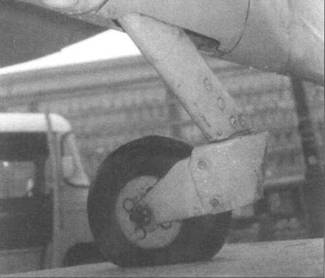

неубираемое хвостовое колесо

Крыло типа Е

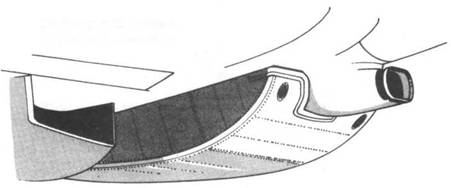

Конформныый подфюзеляжный топливный бак

Укороченное крыло типа Е

Крыло тип С увеличенного размаха

Вверху: киль ранних Mk VIII

Внизу: киль поздних Mk VIII

Кабина PR Mk XI

Крыло Mk 21/24

Seafire Mk lb

Seafire Mk III

Seafire Mk XV

Seafire Mk 45

Seafire Mk 46

Seafire Mk 47

Посадочный гак типа «А»

складное крыло Сифайра III

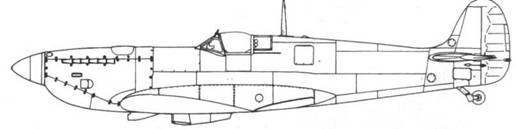

Spitfire IX ранний, переделан из Мк V

Spitfire IX ранний, переделан из Мк V

Spitfire IX ранний, с двигателями Мерлин 61, 63 или 63А

Оперение Mk IX, переделанных из Мк V

Spitfire IXC первой серии

Spitfire IXC ранний

Spitfire PR. IX

фюзеляжный бомбодержатель

Spitfire IXC вариант для СССР с коротковолновой радиостанцией

Spitfire FR. IXC с топливным баком на 20 галлонов

Spitfire LF. IXC поздних серий с подвесным баком на 90 галлонов
