Маркировка сталей

Принятая буквенно-цифровая система обозначений сталей является простой и наглядной.

• Стали обыкновенного качества (группа А) обозначают Ст0–Ст6.

• Углеродистые стали.

Углеродистые стали, за исключением сталей обыкновенного качества, маркируют по содержанию углерода.

• Углеродистые качественные конструкционные стали маркируют двухзначным числом, указывающим среднее содержание углерода в стали в сотых долях процента. Например, сталь 40 содержит 0,4 % С и т. д. Если сталь при этом раскислена не полностью, то в обозначении добавляют индексы: «пс» – для полуспокойной стали и «кп» – для кипящей стали. Для спокойных сталей индекс не применяют. Например, сталь 08кп содержит 0,08 % С, это кипящая сталь.

• Углеродистые качественные инструментальные стали маркируют буквой «У», и следующие за ней цифры указывают на среднее содержание углерода в десятых долях процента. Например, сталь У8 содержит 0,8 % С, это качественная инструментальная сталь. Если сталь при этом высококачественная, то в конце следует буква «А». Например, У12А.

• Конструкционные легированные стали. Легирующие элементы вводят в стали специально с целью изменения свойств. Легирующие элементы обозначают русскими буквами. Цифры после буквы указывают примерное содержание данного легирующего элемента, округленного до целого числа процентов.

Буквенное обозначение легирующих элементов:

А – азот, если буква находится в середине марки;

Б – ниобий;

В – вольфрам;

Г – марганец;

Д – медь;

К – кобальт;

М – молибден;

Н – никель;

П – фосфор;

Р – бор;

С – кремний;

Т – титан;

X – хром;

Ц – цирконий;

Ю – алюминий.

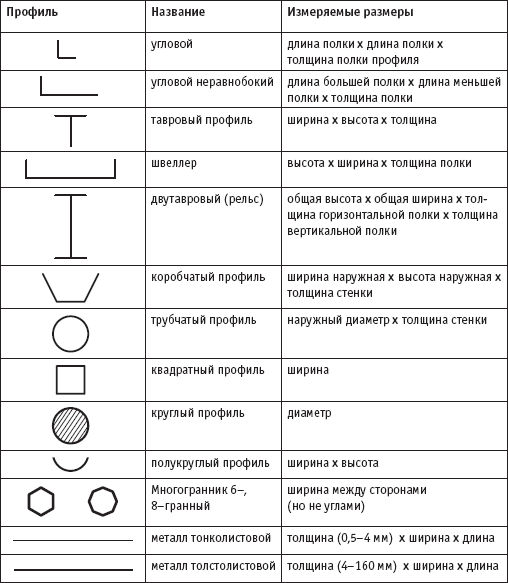

Таблица 3

Основные стандартные металлические профили

Цифры после буквы указывают примерное содержание данного легирующего элемента, округленного до целого числа процентов. Если после буквы цифра не поставлена, это означает, что данного элемента не более 1 %.

Две цифры в начале марки стали указывают среднее содержание углерода в сотых долях процента. Например, сталь 40Х содержит 0,33–0,44 % углерода и 0,8–1,1 % хрома. Буква «А» в конце означает, что сталь высококачественная, например, сталь ЗОХГСА содержит примерно 0,3 % углерода и менее 1 % хрома, марганца и кремния, высококачественная.

Инструментальные легированные стали

В легированных инструментальных сталях одна цифра в начале марки указывает на среднее содержания углерода в десятых долях процента. Например, сталь 7ХЗ означает, что углерода содержится примерно 0,7 %, хрома примерно 3 %.

Также при содержании углерода 1 % и более цифру, указывающую содержание углерода в марке, опускают. Например, ХВГ означает, углерода в стали более 1 %, остальных легирующих элементов – хрома, ванадия, марганца – около 1 %.

Стали специального назначения (особовысококачественные)

Некоторые группы сталей содержат дополнительные обозначения, характеризующие тип или группу сталей.

Например, буквы, стоящие впереди марки, означают:

А – автоматные стали (для скоростной обработки на автоматных станках);

Ш (ШХ) – шарикоподшипниковые стали (если буква ставится впереди марки);

Ш – сталь электрошлакового переплава (если буква ставится в конце марки);

Р – быстрорежущие стали (от англ. «rapid» – быстрый);

Е – магнитные стали;

Э – электротехнические, кремнистые стали.

Сложного состава высоколегированные стали на металлургическом заводе иногда обозначают упрощенно, например, ЭИ482 – сталь производства завода «Электросталь», для исследовательских целей. Иногда обозначают номер разработки стали. Например, сталь 40Х15Н7ГФ2МС или ЭП388.

В сварных конструкциях применяют в основном низко-углеродистые стали.

Глава 5 Сварные соединения и швы

Классификация основных типов сварных соединений

Сварка – это процесс получения монолитного неразъемного соединения материалов за счет необратимых термодинамических процессов превращения энергии и вещества в зоне соединения.

Сварным соединением называется неразъемное соединение деталей, выполненное сваркой.

В конструкциях применяются следующие основные типы сварных соединений:

С: стыковое соединение – это сварное соединение двух элементов, примыкающих друг к другу торцовыми поверхностями.

Н: нахлесточное соединение – сварное соединение, в котором сварные элементы расположены параллельно и частично перекрывают друг друга.

Т: тавровое соединение – сварное соединение, в котором торец одного элемента примыкает под углом к боковой поверхности другого элемента.

У: угловое соединение – сварное соединение двух элементов, расположенных под углом и сваренных в месте примыкания их краев.

Когда боковые поверхности сваренных элементов примыкают друг к другу, угловое соединение называют торцовым.

Сварку выполняют при помощи сварных швов.

Сварной шов – этот участок сварного соединения, образовавшийся в результате кристаллизации расплавленного металла или в результате пластической деформации при сварке давлением или сочетанием кристаллизации и давления.

С помощью, например, дуговой или газовой сварки можно выполнить стыковой или угловой шов.

Стыковой шов – это сварной шов стыкового соединения.

Угловой шов – это сварной шов углового, нахлесточного или таврового соединения (ГОСТ 2601–84).

В угловых соединениях стыковой шов чаще всего называют торцовым, а в тавровых соединениях – швом с глубоким противлением.

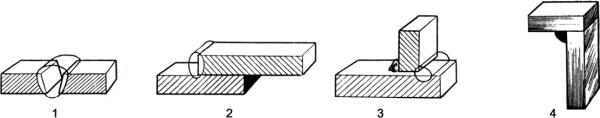

Рис. 39. Виды сварных соединений:

1 – стыковое; 2– нахлесточное; 3 – тавровое; 4 – угловое
