Сварка

Керосин и бензин

При газопламенной обработке металлов керосин или бензин используют в виде паров.

Для этой цели в горелке или в резаке имеются специальные испарители, нагревающиеся от вспомогательного пламени или электрическим током.

Ацетилен

Ацетилен получил наибольшее распространение благодаря таким важным свойствам, как высокая теплотворная способность, высокая температура пламени. Ацетилен представляет собой химическое соединение углерода и водорода (С₂Н₂). Это бесцветный газ с характерным запахом из-за наличия примесей сероводорода, фтористого водорода и пр. Длительное вдыхание ацетилена вызывает тошноту, головокружение, иногда сильное общее отравление. Ацетилен легче воздуха. Ацетилен относят к взрывоопасным газам. Температура воспламенения лежит в пределах 240–630 °C и зависит от давления и присутствия различных примесей. Ацетилен взрывоопасен при давлении 0,145–0,16 МПа; при нагревании в диапазоне 240–630 °C и при наличии 2–80 % ацетилена в смеси с воздухом; при наличии 2–93 % ацетилена в смеси с кислородом.

Взрыв ацетиленокислородной или ацетиленовоздушной смеси может произойти от искры, пламени или при сильном местном нагреве. Потому ацетилен требует осторожности и строгого соблюдения правил безопасности.

При промышленном способе ацетилен получают воздействием электродугового разряда на жидкое горючее: нефть, керосин. Применяется также способ промышленного производства ацетилена из природного газа метана. Для этого смесь метана с кислородом сжигают в специальных реакторах при температуре 1300–1500 °C. Из полученной смеси газов с помощью растворителя извлекается концентрированный ацетилен. Получение ацетилена промышленным способом на 30–40 % дешевле, чем получение его из карбида кальция. Ацетилен, полученный промышленным способом, закачивают в баллоны, где он находится в порах специальной массы, растворенной в ацетоне.

Рабочее давление сжатого ацетилена не должно превышать 1,9 МПа (19 кгс/см²).

Остаточное давление в наполненном баллоне при температуре 20 °C должно быть в пределах 0,05–0,1 МПа (0,5–1,0 кгс/см²). Для сохранности наполнительной массы запрещается отбирать ацетилен из баллона со скоростью более 1700 дм³/час.

Ацетилен также получают из карбида кальция в специальных генераторах путем взаимодействия его с водой. Потребительские свойства ацетилена не зависят от способа получения. Карбид кальция получают путем сплавления кокса и обожженной извести в электродуговых печах при температуре 1900–2300 °C. Расплавленный карбид кальция сливают из печи в формы-изложницы, где происходит его остывание. После дробления карбид кальция сортируют на куски размером 2–80 мм. Карбид кальция очень активно впитывает влагу из воздуха, поэтому его хранят и транспортируют в герметически закрытой таре: барабанах или банках из кровельной жести по 40/100/130 кг.

Из 1 кг карбида кальция получают 235–280 литров ацетилена. Теоретически на 1 кг карбида кальция необходимо 0,56 литра воды. Практически берут 5–20 литров воды для охлаждения газогенератора и безопасной работы. Запрещается для исключения взрыва использовать мелкий и пылевидный карбид кальция.

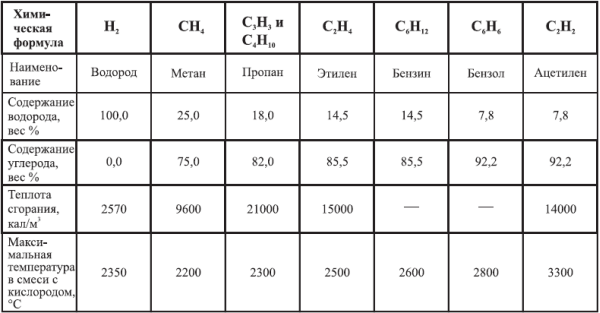

В таблице 2 приведены характеристики газов, применяемых для газовой сварки.

Таблица 2

Характеристики газов, применяемых для газовой сварки

Материалы и оборудование для газопламенной обработки металлов:

• кислород и горючий газ в специальных баллонах или генератор для его получения;

• аппаратура управления (редукторы, манометры);

• сварочные горелки или резаки в комплектах со шлангами для подачи газов;

• присадочная проволока для сварки или наплавки;

• очки-светофильтры с затемненными стеклами;

• набор инструментов: молоток, набор ключей для баллонов и горелок, стальные щетки, костюм для сварщика и перчатки;

• сварочный стол или приспособления для сборки и фиксации деталей;

• инструменты для измерения и разметки;

• средства пожаротушения.

Достоинства газовой сварки:

• простота и дешевизна оборудования;

• дешевые расходные материалы;

• простой способ регулирования процесса горения;

• маневренность в применении (любое положение горелки в пространстве);

• высокая технологичность использования;

• энергонезависимость от источников питания.

Недостатки газовой сварки:

• низкая эффективность нагрева;

• широкие швы и широкая зона термического влияния;

• относительно низкая производительность труда;

• трудность автоматизации процесса.

Электрическая дуговая сварка

Источником теплоты при дуговой сварке служит электрическая дуга, которая горит между электродом и заготовкой. В зависимости от материала и числа электродов, а также способа включения электродов и заготовки в цепь электрического тока различают следующие способы дуговой сварки:

• по применяемым электродам – дуга с плавящимся и неплавящимся электродом;

• по степени сжатия дуги – свободная и сжатая дуга;

• по схеме подвода сварочного тока – дуга прямого и косвенного действия;

• по роду тока – дуга постоянного и переменного тока;

• по полярности тока – дуга на прямой полярности и дуга на обратной стороне полярности;

• по виду статистической вольт-амперной характеристики – дуга с падающей, возрастающей или жесткой характеристикой;

• по способу защиты сварного шва – в среде защитного газа или под слоем флюса.

Сварочной дугой называют устойчивый длительный разряд электрического тока в газовой среде между находящимися под напряжением твердыми или жидкими проводниками (электродами) либо между электродом и изделием.

Сварочная дуга существует при токах от десятых долей ампера до сотен ампер. Дуга характеризуется высокой плотностью тока в электропроводном газовом канале, выделением большого количества тепловой энергии и сильным световым эффектом.

Разряд является концентрированным источником теплоты и используется для расплавления металла при сварке. Дуговой разряд тока происходит в ионизированной атмосфере газов и паров металла. Ионизация дугового промежутка происходит во время зажигания дуги и непрерывно поддерживается в процессе ее горения.

Электрические заряды в сварочной дуге переносятся положительно и отрицательно заряженными частицами. Отрицательный заряд несут электроны, а положительный и отрицательный заряды – ионы. Процесс, при котором в газе образуются положительные и отрицательные ионы, называется ионизацией, а газ называется ионизированным.

Газы, в том числе и воздух, при нормальных условиях не проводят электрического тока. Это объясняется тем, что при нормальных условиях, т. е. при нормальном атмосферном давлении и температуре воздуха 20 °C, воздушная среда состоит из нейтральных молекул и атомов, которые не являются носителями зарядов. Эти молекулы и атомы станут электропроводными в том случае, если в своем составе будут иметь электроны, которые возникают при воздействии на них электрического тока.

Для возникновения электропроводности газов они должны быть ионизированы.
