Свайные дорожные сооружения безостановочного движения

Сборка путепровода осуществляется, как правило, с применением длинномерных конструкций с малым числом вертикальных опор. Каждый этаж путепровода-эстакады опирается на продольные и поперечные опоры, крепящиеся на вертикальных опорах. На опоры укладываются пролетные участки из металлических листов-плит. На них в качестве дорожного покрытия наносится сравнительно тонкий слой сталефибробетона (не менее 50 мм). На нижнем уровне путепровода, по которому проезжает тяжелогруженый транспорт и автобусы, стальные листы пролетных участков упрочняются ребрами жесткости (ортотропными плитами). Путепровод может быть изготовлен как из железобетона, так и из стального металлопроката. Возможен также комбинированный вариант.

Путепровод в зависимости от условий эксплуатации и расположения имеет различные конструкции въездных и съездных участков на наземный уровень, например, въезд непосредственно с дорожной полосы улицы или автодороги, съезд на поперечное направление и т.д.

Путепровод с межэтажными переездами и резервно-техническими (буферными) полосами имеет следующие варианты исполнения:

1. В виде надземной части загруженной одиночной автодороги. Путепровод включает в себя, во избежание на нем заторов, равное или большее число полос, чем число полос движения на автодороги. Например, при пересечении восьмиполосной магистралью железнодорожных путей устанавливается, как минимум, восьмиполосный путепровод, на второй этаж которого легковые автомобили с автодороги проезжают по боковому отводу-въезду перед путепроводом. На второй этаж путепровода можно въехать и по межэтажному переезду с первого этажа путепровода. На данном участке автодороги, во избежание торможения основного транспортного потока, как минимум, перед въездом формируется буферная полоса. Автомобилиа также могут въезжать на второй этаж с первого этажа путепровода по межэтажному переезду.

Со второго этажа путепровода легковые автомобили, проехав путепровод, съезжают по боковому отводу-съезду на автодорогу. При этих переездах, во избежание заторов, на путепроводе используются буферные полосы. Кроме того, на прилегающих к съезду с путепровода участках автодороги для облегчения выезда автомобилей с второго этажа путепровода на полосы движения автодороги по ее краям формируются буферные полосы (рис. 1).

Распределение автомобилей при проезде осуществляется следующим образом: автомобили на двух первых полосах движения у осевой линии так и следуют по своим полосам через первый уровень путепровода; автомобили на третьей от осевой полосе, следуя по ней, попадают на буферную полосу путепровода, доезжают по буферной полосе путепровода до межэтажного переезда, по нему проезжают на второй уровень и следуют по любой из двух полос движения. Автомобили, находящиеся на четвертой полосе движения, либо переезжают на третью полосу, либо въезжают на второй уровень путепровода непосредственно со своей полосы или с буферной полосы, сформированной на автодороге на подъезде к путепроводу, по боковому отводу-въезду на второй уровень путепровода. С второго уровня путепровода автомобили съезжают на автодорогу по отводу-съезду через соответствующие буферные полосы на автодороге у путепровода. По второму уровню следуют только легковые машины.

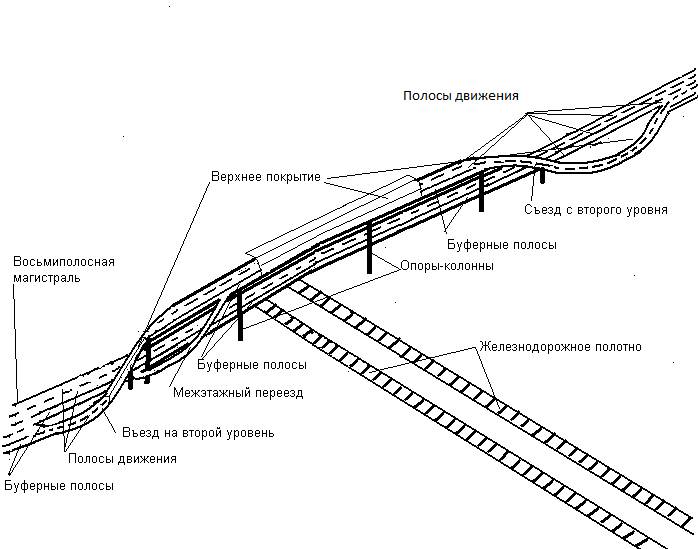

Ниже показан фрагмент крытого двухуровневого восьмиполосного путепровода в части с односторонним движением на одиночной перегруженной восьмиполосной автодороге.

Рис.1.

2. К путепроводу подведено несколько дорог или улиц. Например, в путепровод вливается шестиполосная дорога и к нему же сбоку подведена еще одна двухполосная дорога. В этом случае автомобили с первой и второй от осевой линии полос движения четырехполосной дороги следуют по своим полосам через первый уровень путепровода. С третьей от осевой линии полосы движения на второй уровень легковые автомобили проезжают преимущественно по боковому отводу-въезду перед путепроводом (на этом участке автодороги во избежание торможения основного транспортного потока, как минимум, перед въездом формируется буферная полоса) или, проехав по буферной полосе первого уровня путепровода до межэтажного переезда, въезжают по нему на второй уровень путепровода.

Автомобили с боковой дороги въезжают на буферную полосу первого уровня путепровода по боковому въездному участку и, далее, грузовые автомобили и автобусы переезжают на полосы движения первого уровня, так же как и легковые при относительно свободном движении на нем, либо легковые автомобили по межэтажному переезду проезжают на второй этаж. Со второго уровня путепровода легковые автомобили могут съехать по боковому отводу-съезду на шестиполосную дорогу или, спустившись на первый уровень по межэтажному переезду, съехать по боковому отводу на боковую дорогу (рис. 2).

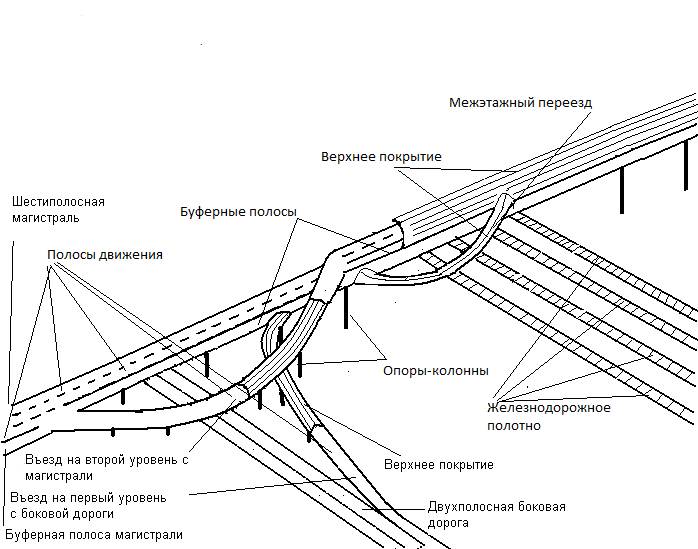

Ниже показан фрагмент крытого двухуровневого восьмиполосного путепровода в части с односторонним движением, к которому подведены две автодороги – шестиполосная и двухполосная.

Рис. 2.

3. Путепровод соединяет над железнодорожными путями дорогу с четырьмя полосами движения, тем не менее, в часы пик наполняющуюся автомобилями. В этом случае используется облегченный двухуровневый путепровод на основе металлопроката с двумя полосами движения и двумя буферными полосами на каждом этаже (всего четыре полосы движения). Так же как и в первых двух случаях транспортные потоки разделяются по двум уровням, и легковые автомобили преимущественно направляются на второй уровень. Для въезда легковых автомобилей на второй уровень и их быстрого проезда по путепроводу используется межэтажный переезд с первого этажа на второй через буферную полосу, а для съезда – соответствующий съездной участок. (рис. 3).

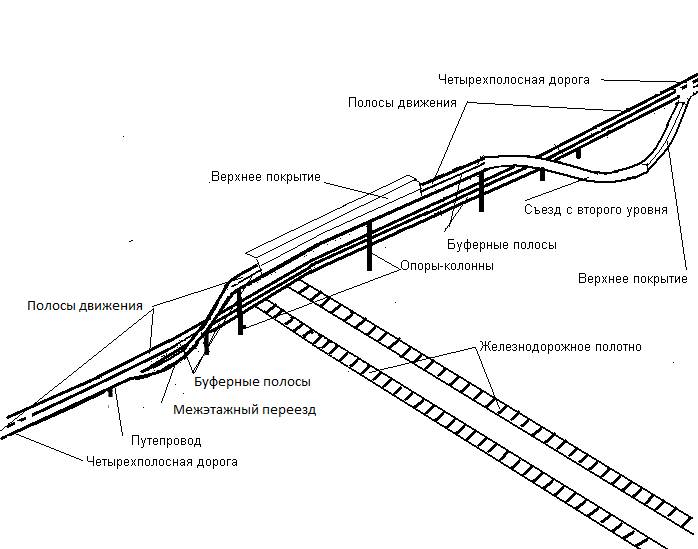

Ниже показан фрагмент крытого двухуровневого четырехполосного путепровода в части с односторонним движением на одиночной перегруженной четырехполосной автодороге.

Рис. 3.

По буферным (резервно-техническим) полосам сквозной проезд автомобилей запрещается, так как они используются для сохранения безостановочности движения, во избежание образования заторов, только для объезда мест аварий или ремонта, а также для въезда на полосы движения и съезда с них,

Для обеспечения безопасности движения боковые поверхности путепровода защищены противоударными конструкциями.

Таким образом, легковой автомобиль может въехать на этаж с наименьшей плотностью и беспрепятственно перемещаться по полосе движения путепровода со скоростью 30-90 км/час, так как в случае аварии на полосах движения любой автомобиль может объехать место аварии на нижнем уровне по буферной полосе, а легковой автомобиль и по другому этажу.

Конструктивные особенности путепровода предполагают изготовление всех его элементов в промышленных условиях. Поэтому практически все строительно-монтажные работы, в основном сборочные, производятся на местах сооружения эстакад. Собрать путепровод протяженностью 0,5 км с соответствующими подводами и межэтажными переездами при наличии необходимого оборудования, готовых блоков, соответствующих специалистов и проведения предварительных подготовительных работ можно в течение одного месяца.

Экономическая оценка путепровода с первым этажом на основе железобетона для всех видов автотранспорта и вторым этажом на основе металлопроката для легкового автотранспорта с 8-ю полосами движения.

Пролетные участки первого этажа полукилометрового путепровода двустороннего движения монтируются на железобетонных балках и поперечных опорах, которые устанавливаются на железобетонных вертикальных опорах-столбах (марка железобетона М-400), закрепленных в бетонных фундаментах-колодцах.

Железобетонные дорожные плиты (марка железобетона М-400), удерживаются десятью рядами продольных балок длиной 50 метров, высотой 0,5 метра, толщиной 0,3 метра между поперечными опорами длиной 18 м, высотой 0,5м, толщиной 1 м, установленными через каждые 50 метров на столбах-опорах диаметром 1 метр (в предпочтительном исполнении опоры выполняются в сечении эллипсовидными – вытянутыми вдоль магистрали – с малым диаметром порядка 0,5 метра) и высотой до 7,2 метров от наземного уровня до уровня первого этажа путепровода.

Высота магистрали-эстакады от уровня наземной поверхности до уровня пролетных участков второго этажа составляет примерно11 метров. На полукилометровом путепроводе имеется с каждой стороны не менее одного въезда с наземного уровня на второй этаж, не менее одного съезда со второго этажа на наземный уровень и межэтажный внешний переезд с первого на второй этаж для легковых автомобилей при перегрузке первого этажа большегрузными автомобилями. Каждый въезд, съезд имеет протяженность 100 – 150 метров, ширину – не менее 4 метров.
