В корме башни расположен люк для выброса поддонов, механизм подъема кассет, досылатель и элементы привода крышки люка выброса поддонов.

Перед сиденьем наводчика в башне установлены: прицел-дальномер с пультом управления автоматом заряжания; ночной прицел; прибор наблюдения; подъемный механизм пушки. Слева в башне установлены: распределительный щиток; индикатор количества выстрелов; аппарат ТПУ А-2; механизм поворота башни с азимутальным указателем; стопор башни; электроприборы и приборы освещения.

Люк наводчика закрывается крышкой, в которой имеется лючок для установки воздухопитающей трубы ОПВТ.

В средней части корпуса установлен вращающийся транспортер автомата заряжания с редуктором и стопором. Под полом транспортера на днище боевого отделения установлено вращающееся контактное устройство ВКУ-330-1. У моторной перегородки размещен средний бак-стеллаж с боеукладкой. Между ним и правым бортом установлен подогреватель двигателя с калорифером. Над подогревателем размещена фильтровентиляционная установка (ФВУ).

Кроме того, в боевом отделении расположен еще целый ряд приборов и механизмов, в том числе термодатчики и трубопроводы с распылителями системы ППО.

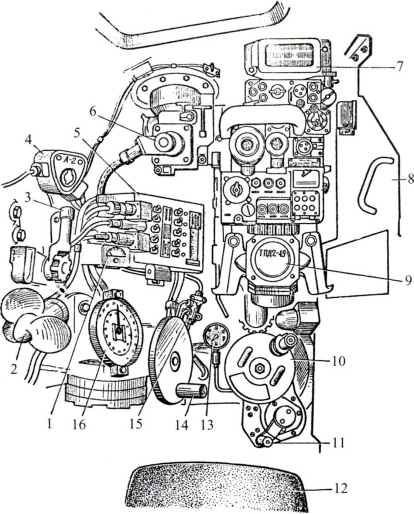

Боевое отделение (место наводчика): 1 — индикатор; 2 — вентилятор; 3 — стопор башни; 4 — аппарат ТПУА-2; 5 — левый распределительный щиток; 6 — ночной прицел ТПН-1-49-23; 7 — прибор наблюдения ТНП-160; 8 — ограждение пушки; 9 — прицел-дальномер ТПД2-49; 10 — подъемный механизм пушки; 11 — рукоятка вывода из зацепления червяка; 12 — сиденье; 13 — манометр; 14 — ручной механизм поворота башни; 15 — клапан системы ГПО; 16 — азимутальный указатель.

Силовое отделение расположено в кормовой части корпуса танка. Компоновка силового отделения выполнена с поперечным размещением двигателя, смещенного к левому борту. Между двигателем и моторной перегородкой размещены: расширительный бачок системы охлаждения; центробежный масляный фильтр; поплавковый клапан расширительного бачка системы питания. Между правым бортом и двигателем установлен воздухоочиститель.

Вдоль правого борта установлена гитара, передающая крутящий момент от двигателя к коробкам передач.

На отдельном постаменте фундамента двигателя закреплен стартер-генератор. Конический редуктор привода вентилятора установлен на кронштейне, закрепленном на днище танка.

В специальных картерах, вваренных в кормовой части корпуса с левой и правой стороны, установлены планетарные коробки передач в сборе с бортовыми передачами.

На кормовом листе корпуса расположен вентилятор системы охлаждения.

В силовом отделении установлены пополнительный и основной маслобаки системы смазки двигателя, а также маслобак системы смазки и гидроуправления силовой передачи.

Силовое отделение закрывается крышей, состоящей из крыши над двигателем и крыши над силовой передачей.

По днищу корпуса проходят торсионные валы подвески, а по бортам танка — тяги приводов управления.

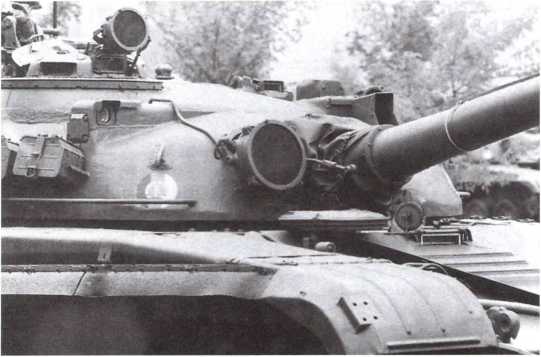

Башня танка Т-72 позднего выпуска. ИК-осветитель ночного прицела размещен на своем привычном месте — справа от пушки.

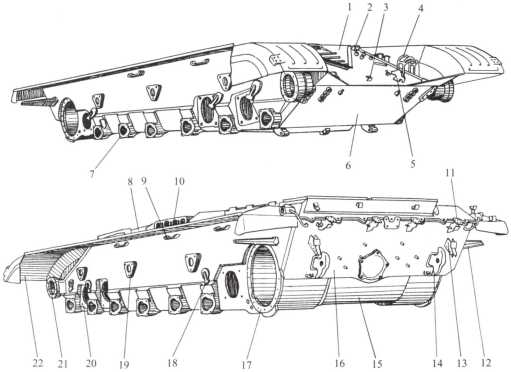

Корпус танка: 1 — верхний лобовой лист; 2,3 — скобы; 4 — кронштейн ограждения фары; 5 — передний буксирный крюк; 6 — нижний лобовой лист; 7 — кронштейн балансира; 8 — подбашенная защитная планка; 9 — отбойник; 10 — выпускной патрубок; 11 — кронштейн крепления бочек; 12 — камнеотбойник; 13 — кронштейн ленты крепления бревна; 14 — задний буксирный крюк; 15, 16 — кормовые листы; 17 — картер коробки передач; 18 — упор; 19 — кронштейн поддерживающего катка; 20 — кронштейн амортизатора; 21 — кронштейн кривошипа направляющего колеса; 22 — грязевой щиток.

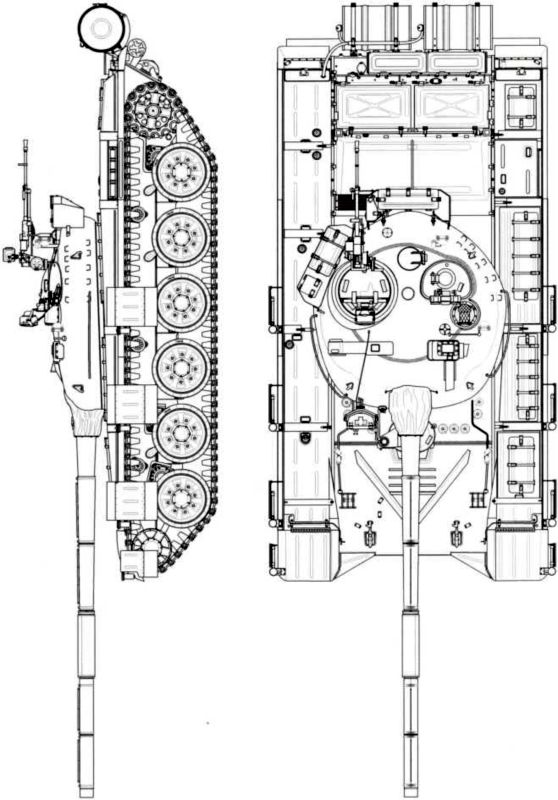

Т-72.

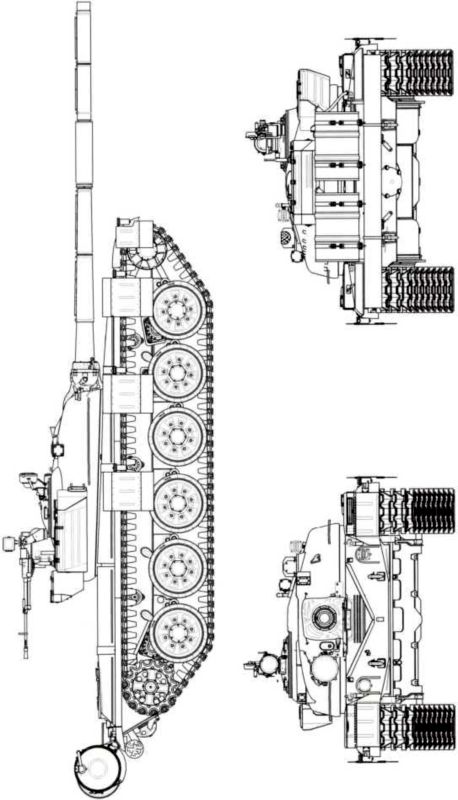

Т-72.

КОРПУС танка представляет собой жесткую коробку, сваренную из броневых листов. Он состоит из носовой части, бортов, кормы, днища, а также вентиляторной и моторной перегородок и крыши над силовым отделением.

Носовая часть корпуса состоит из верхнего и нижнего наклонных броневых листов, сваренных между собой, а также с передним листом крыши, бортами и днищем.

Верхний лобовой лист корпуса наклонен под углом 68° к вертикали и представляет собой многослойную комбинированную преграду (сталь — стеклотекстолит — сталь) толщиной 80+105+20 мм. Эта броня обеспечивала достаточно высокий уровень защиты от наиболее распространенных в 1970-е годы 105-мм кумулятивных и бронебойно-подкалиберных снарядов. При существующем угле наклона по некоторым данным она эквивалентна стальной броневой плите толщиной 500–600 мм.

К верхнему наклонному листу приварены два буксирных крюка с пружинными защелками, два кронштейна ограждения фар, трубки для подвода электропроводов к фарам и габаритным фонарям, скобы для крепления и укладки буксирных тросов, кронштейны габаритных фонарей. На верхнем листе крепятся два наклонных щитка для защиты смотровых приборов механика-водителя от попадания на них грязи при движении танка. В месте соединения верхнего наклонного листа с передним листом крыши по оси танка сделан вырез, в который вварена шахта для установки прибора наблюдения механика-водителя. Сверху шахта закрыта козырьком, приваренным к корпусу.

К нижнему броневому листу толщиной 85 мм, наклоненному под углом 60°, приварены бонки для установки оборудования самоокапывания и минного трала.

Борта корпуса — вертикальные броневые листы толщиной 80 мм в передней части и 70 мм в задней. В средней части бортов вварены подбашенные защитные планки для увеличения внутреннего объема корпуса и установки башни.

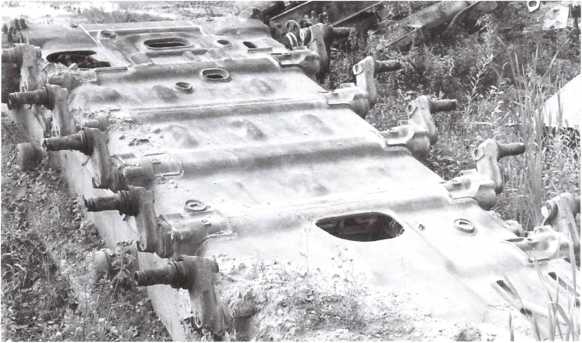

Вид на штампованное днище танка Т-72. Хорошо видны выштамповки для размещения торсионных валов и выштамповка, обеспечивающая размещение механика-водителя.

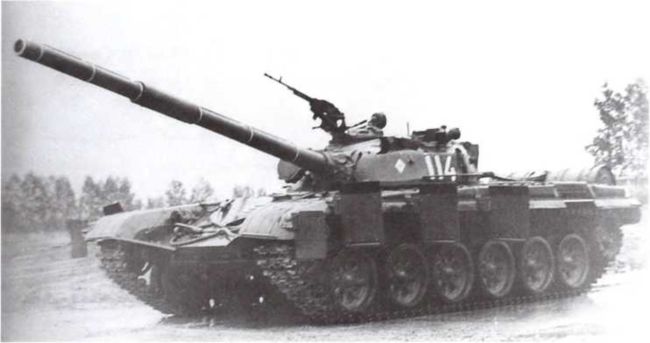

Танк Т-72 с бортовыми экранами, развернутыми в боевое положение.

К бортам и наклонным листам носовой части приварены кронштейны кривошипов направляющих колес. К каждому борту приварено по три кронштейна поддерживающих роликов и по два отбойника, предохраняющих полки от ударов гусениц, по одному отбойнику для очистки гусениц от грязи и посторонних предметов.

К бортам приварены полки, несущие на себе наружные топливные баки и ящики с ЗИП. К полкам крепятся пылевые щитки, передние и задние грязевые щитки. В задней верхней части левого борта вварена зашита выпускного патрубка, под которой находится патрубок для направления выпускных газов.

Корма корпуса состоит из кормового броневого листа, листа кормы нижнего и картеров коробок передач. В верхней части кормового листа справа и слева приварены трубки для подвода электропроводов к габаритным фонарям, кронштейны габаритных фонарей, кронштейны лент крепления бревна самовытаскивания и кронштейны крепления бочек. В нижней части кормового листа приварены два буксирных крюка с пружинными защелками и бонки для крепления запасных траков. В буксирных крюках выполнены сквозные отверстия для осуществления жесткой сцепки при буксировке танка.
