Там, где не слышно голоса

— Мне нужно пятнадцать серебряных талеров, но только сейчас же, — обратился он к кассиру Академии.

— Простите, господин профессор, но ваша зарплата уже …

— Не беспокойтесь о моей зарплате! Мне нужно пятнадцать талеров для моего аппарата. И не канительтесь, а то вам придется объясняться с генералами!

Кассир в волнении отсчитал деньги. Его не переставало беспокоить, кто же все-таки оплатит эти непредвиденные расходы.

Зоммеринг подбросил монеты. — Прекрасно! Брабантские талеры доброй чеканки! Почти чистое серебро. А теперь еще один золотой дукат!

Прибор Земмеринга был сложнее. Для его конструирования были необходимы серебряные талеры и даже золотой дукат.

Бедняга кассир умоляюще протянул руки: — Господин профессор, бога ради, не губите меня!

— Не волнуйтесь. Я расплачусь с вами до последней копейки.

Захватив талеры и дукат, профессор исчез. На следующий день телеграф был готов. Он передавал сообщения на расстояние до 250 метров, а через несколько дней почти до 700 метров. Зоммеринг соединил передатчик с приемником двадцатью семью проводами: двадцать пять для передачи букв, двадцать шестой для точки, двадцать седьмой длязнака повторения. Провода подключались к усовершенствованному гальваническому элементу, известному под названием «столб Вольта». Этот элемент состоял из пятнадцати брабантских талеров (кассир пришел в ужас, когда увидел, что в каждом из них просверлена дыра) и цинковых пластинок. Серебряные монеты и цинковые пластинки были отделены друг от друга войлоком, намоченным в соляной кислоте. Приемник представлял собой стеклянную ванночку, в которую были выведены все двадцать семь проводов. Их концы для лучшей сохранности были покрыты золотом. Как видите, пригодился и золотой дукат. Каждой букве соответствовал определенный провод, ванночка была наполнена водой. Когда «телеграфист» хотел передать сообщение, он подключал один провод к положительному, а другой к отрицательному полюсу Вольтова столба. На другом конце от позолоченных кончиков проводов, обозначавших буквы, начинали отделяться пузырьки кислорода и водорода. Вначале записывалось буквенное обозначение провода, от которого отделялось больше газа — водорода, затем второго провода, от которого отделялось вдвое меньше пузырьков — кислорода. Впоследствии Зоммеринг усовершенствовал свой телеграф. Выделение кислорода происходило у одного из краев ванны и соответствующие буквы обозначались только пузырьками водорода.

В телеграфе Зоммеринга было два интересных новшества, использованных в будущих конструкциях: шелковая изоляционная обмотка проводов и сигнальное устройство (звонок), оповещавшее о начале передачи.

Именно это сигнальное устройство заслуживает внимания. По сложности своей конструкции оно характерно для времени, когда из-за несовершенства техники для переноса силы использовались самые неожиданные приспособления: клапаны парового котла открывались и закрывались мальчиком, дергавшим за веревочку, а чертежи величайших открытий нередко напоминали фантастические рисунки. Перед началом передачи продолжительное время телеграфировались буквы B и C. Над тем местом, куда были выведены концы соответствующих проводов, находилось нечто вроде ложечки. После того, как под ложечкой набиралось достаточное количество газа, она приподнималась. Рычаг «ложечки» наклонял палочку, на которую был надет стальной шарик. Шарик соскальзывал в воронку, а из нее падал на рычаг заведенного «будильника». Тот начинал звонить. Дремавший телеграфист просыпался и обращал свой взор к пузырькам поднимающегося газа…

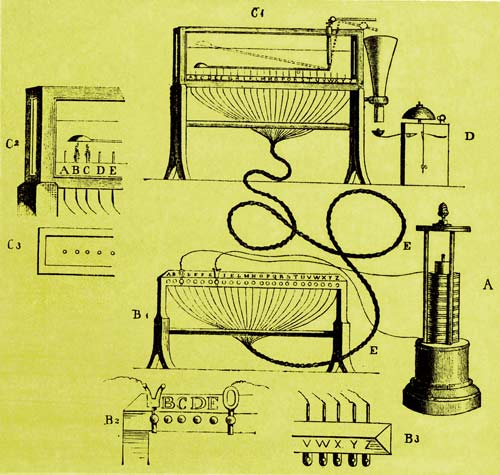

Телеграф Земмеринга. Точная схема с изображением любопытного сигнального механизма.

С самого начала телеграф Зоммеринга был только интересной технической игрушкой, мало пригодной для практического использования. Пузырьки образовывались неравномерно. Из-за этого часто возникала путаница. Передачи продолжались очень долго. Аппарат часто портился, не говоря уже о том, что пучок из двадцати семи проводов стоил дорого и его укладка была нелегким делом. Неудача постигла и Швейгера, который предлагал пользоваться двумя проводами и условной азбукой.

Зоммеринг не смог оказать Австрии существенной помощи. Армия императора Франца, начавшая четырнадцатого апреля 1809 года войну против Наполеона, после нескольких сражений была шестого июля разбита наголову под Варгамом. Австрия проиграла свою четвертую войну с Наполеоном. После поражения вспоминать о былой вражде с «Его милостивейшим Величеством» императором Наполеоном Бонапартом было не принято. Обиженный полнейшим отсутствием интереса к своему изобретению, Зоммеринг предложил его… французской академии. Как и следовало ожидать, в ответ на это предложение пришел отказ. Кто станет портить себе зрение, разглядывая какие-то маленькие пузырьки? Телеграф Шаппа действовал надежно и быстро. Его никогда не удастся превзойти! И уж во всяком случае его не заменит это, ну как его называют — «электричество».

Пророки и на этот раз ошиблись.

После того, как мы построили электрическую машину, сделать гальванический элемент, простейший источник электрического тока, не составит большого труда.

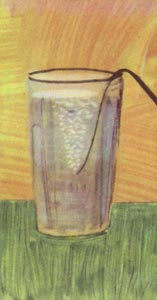

Свернем цинковую пластинку в трубочку так, чтобы она легко входила в банку из-под горчицы или в стакан. К одному из концов цилиндрика прикрепим круглую пластинку из пластмассы. В центре пластмассовой пластинки сделаем отверстие, в которое вставим уголек толщиной примерно в 10 миллиметров (его можно купить в магазине электротехнических товаров — это «уголек» для электрической дуги). Все сооружение погрузим в стакан, наполненный на три четверти насыщенным раствором нашатыря (хлорида аммония) в дистиллированной воде. Нашатырь растворим в воде, помешивая ложечкой до тех пор пока… он продолжает растворяться, т. е. до полного насыщения раствора. Элемент готов. Через провод, прикрепленный к обоим электродам — цинковому (отрицательному) и угольному (положительному) — проходит ток напряжением приблизительно в полтора вольта! Если вы хотите получить большее напряжение, то вам нужно соединить несколько элементов последовательно один за другим.

Танцующие стрелки

Павел Львович Шиллинг вошел в историю электротехники не только своими опытами с минами. В Мюнхене, куда он был назначен советником русского императорского посольства, Шиллинг продолжал опыты по исследованию электричества. Здесь он познакомился с Зоммерингом и его непризнанным изобретением. Оба ученых встречались на собраниях Академии.

Война закончилась. Побежденный Наполеон доживал свои дни в ссылке на далеком острове св. Елены в Атлантическом океане. Наука переживала период своего расцвета. Развитие капитализма сопровождалось ростом промышленного производства, торговли и, конечно, развитием связи. Человечеству было нужно новое изобретение в этой области и оно получило его.

Мало кто думал и, вероятно, менее всего датский физик Эрстед, что новый шаг в развитии телеграфии будет связан с магнитной стрелкой. Маленькая стальная игла, неизменно показывающая на север, была известна давно. Уже у китайцев железная рыбка, плавающая в сосуде с водой, служила своего рода компасом. Однако только Эрстед обратил внимание на странное поведение стрелки вблизи проводника, по которому протекал электрический ток. Магнитная стрелка отклонялась от своего обычного направления. Ток выключен — и она послушно возвращается в обычное положение; но вот его опять включили, А снова стрелка начинает поворачиваться. Эрстед не сделал из своего открытия никаких практических выводов. И тем не менее это было одно из величайших открытий XIX века. Новые изобретения, казалось, поджидали тогда исследователей на каждом шагу. Наука только что начала открывать закономерности развития природы.

В 1830 году известный французский физик Ампер, разговаривая с Эрстедом о новом открытии, высказал мысль об его практическом использовании для телеграфа. Но оба ученые были слишком заняты теоретическими проблемами, слишком далеки были они от запросов практики, чтобы осуществить эту мысль. В Европе продолжали строить новые линии оптического телеграфа. По-прежнему размахивали своими «линейками» телеграфные семафоры на вершинах холмов. Дельцы, игравшие на бирже, проклинали туманы, ранние вечера и метели, ограничивавшие видимость при передачах.

Блестящий опыт знаменитого Эрстеда — изменение положения магнитной стрелки под влиянием проводника электрического тока — был первым шагом на пути к созданию телеграфа.

Единственным человеком, сразу понявшим, что открытие Эрстеда можно использовать для телеграфа, был Павел Львович Шиллинг. Через два года после того как были опубликованы сообщения об опытах датского физика, Шиллинг предложил российскому Министерству путей сообщения первый в мире проект электромагнитного телеграфа. Вопреки ожиданиям ученого, его предложение было принято холодно. Конечно, отказать государственному советнику, изобретателю мин, удостоенному благосклоннейшей милости самого царя, было трудно. Поэтому ему предложили представить образец действующего телеграфа, построенного на собственные средства. Шиллинг был небогат. Время было трудное.

И все же талантливый ученый не пожалел своих сбережений на создание телеграфной линии, связавшей Зимний дворец с Министерством путей сообщения. Первая депеша была передана по этому телеграфу в 1832 году. Телеграфный аппарат состоял из шести магнитных стрелок, к которым были прикреплены кружки, окрашенные с одной стороны в белый, а с другой стороны в черный цвет. Телеграфист, нажимая на клавиши, замыкал электрический ток, заставлявший поворачиваться стрелки, а с ними и черно-белые кружки. Шиллинг не только разработал свою телеграфную азбуку из разных комбинаций этих кружков, но и создал сокращенный код, при помощи которого можно было быстро передавать заранее условленные сообщения.
