Основные требования к лёгкому танку предполагали:

экипаж — механик-водитель и один-два стрелка;

вооружение — 57-мм пушка или два пулемёта, наличие лючков для стрельбы из личного оружия;

защита от бронебойных винтовочных пуль на любой дальности (толщина брони — не менее 14 мм);

подвеска — упругая;

скорость движения по ровной местности с грунтом средней твёрдости — 12–15 км/ч, удельное давление на грунт — около 0,5 кг/см 2, ширина перекрываемого рва — 2 м, поворотливость на любом грунте, способность брать подъёмы крутизной до 45°;

масса — не выше 8 т, возможность перевозки в неразобранном виде на стандартных железнодорожных платформах и готовность к действию сразу же после выгрузки;

надёжный и, по возможности, малошумный двигатель;

небольшой силуэт

при возможно большом клиренсе;

время действия без пополнения запаса горючего и боекомплекта — до 6 ч.

Для повышения проходимости и эффективности при преодолении проволочных заграждений предлагалось увеличить подъём гусеницы. Посадка и высадка экипажа должна была быть простой и быстрой, а объём боевого отделения достаточен для нормальной работы. Обращалось внимание на пожарную безопасность, устройство смотровых щелей и лючков, защиту экипажа от осколков и свинцовых брызг, герметизацию танка на случай применения противником огнемётов, а также на доступность механизмов для обслуживания и ремонта и возможность быстрой замены двигателя, наличие системы очистки гусениц от грязи.

Гусеничное шасси собиралось на особой раме. Ходовая часть каждого борта заключалась между двумя продольными параллельными стенками, связанными поперечными перемычками. Между ними к раме подвешивались на винтовых цилиндрических пружинах ходовые тележки. На борт приходилось пять тележек с четырьмя опорными катками каждая. Ещё одна тележка жёстко крепилась впереди — её катки служили упорами для восходящей ветви гусеницы. Жёстко закреплялась также ось заднего ведущего колеса, которое имело радиус 217 мм и 12 зубьев. Направляющее колесо было приподнято над опорной поверхностью, а его ось снабжена винтовым механизмом регулировки натяжения гусениц.

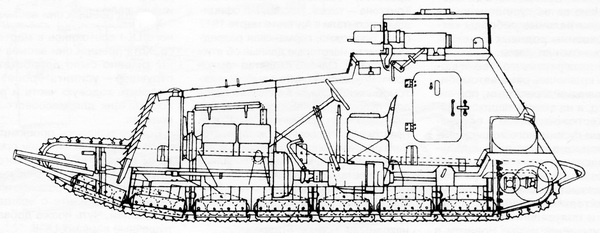

Компоновка лёгкого танка LK-I.

Продольный профиль гусеницы рассчитывался так, чтобы при движении по твёрдой дороге длина опорной поверхности составляла 2,8 м, на мягком грунте несколько увеличивалась, а при переходе через окопы достигала 5 м. Приподнятая передняя часть гусеницы выступала впереди корпуса. Таким образом предполагалось совместить поворотливость на твёрдом грунте с высокой проходимостью. Конструкция гусеницы повторяла A7V, но в уменьшенном варианте. Ширина башмака составляла 250 мм, толщина — 7 мм; ширина рельса — 80 мм, проём рельса — 27 мм, высота — 115 мм; шаг трака — 140 мм. Количество траков в цепи возросло до 74, что способствовало повышению скорости хода. Сопротивление цепи на разрыв — 30 т. От поперечного смещения нижнюю ветвь гусеницы удерживали центральные реборды катков и боковины ходовых тележек, верхнюю — стенки рамы.

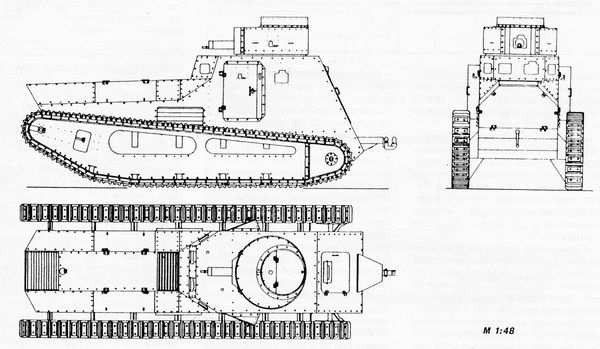

Лёгкий танк LK-I.

Внутри такого готового гусеничного шасси крепилась рама автомобиля с основными агрегатами, причём не жёстко, а на сохранявшихся рессорах. Жёстко связанной с боковыми рамами гусеничного хода оказывалась только задняя ось, использовавшаяся для привода ведущих колёс. Таким образом, упругая подвеска оказывалась двухступенчатой — винтовые пружины ходовых тележек и полуэллиптические рессоры внутренней рамы. Новинки в конструкции танка LK были защищены рядом особых патентов, как, например, патенты № 311169 и № 311409 на особенности устройства гусеничного хода.

Двигатель и трансмиссия базового автомобиля в целом сохранялись. Вся конструкция танка представляла собой бронеавтомобиль, как бы помещённый в гусеничный ход. Такая схема позволяла получить вполне прочную конструкцию с упругой подвеской и достаточно большим клиренсом.

В результате получился танк с передним расположением двигателя, задним — трансмиссии и боевого отделения. При первом же взгляде на него бросалось в глаза сходство с английским средним Mk А «Уиппет», появившимся на поле боя только в апреле 1918 года. Любопытно и то, что LK-I имел вращающуюся башню,

прототип «Уиппета» — лёгкий танк Триттона — также. Последний официально испытали в Англии в марте 1917 года. Возможно, германская разведка и имела некоторые данные об этих испытаниях. Однако сходство компоновки можно объяснить и выбором автомобильной схемы в качестве базовой, пулемётные же, хорошо отработанные башни применялись на бронеавтомобилях всеми воюющими сторонами. Тем более что по своему устройству LK значительно отличались от «Уиппета»: отделение управления размещалось позади двигателя, причём сиденье механика-водителя располагалось по оси машины, а за ним находилось боевое отделение.

Броневой корпус из прямых листов собирался на каркасе с помощью клёпки. Цилиндрическая клёпаная башня имела амбразуру для установки пулемёта MG.08, прикрытую с боков двумя наружными щитками подобно башням бронеавтомобилей. Пулемётная установка снабжалась винтовым подъёмным механизмом. В крыше башни имелся круглый люк с откидной крышкой, в корме — небольшой двустворчатый лючок. Посадка и высадка экипажа осуществлялась через две низкие двери, расположенные в бортах боевого отделения напротив друг друга. Окно механика-водителя прикрывалось горизонтальной двустворчатой крышкой, в нижней створке которой были прорезаны пять смотровых щелей. Для обслуживания двигателя служили люки с откидными крышками в бортах и крыше моторного отделения. Вентиляционные решётки имели жалюзи.

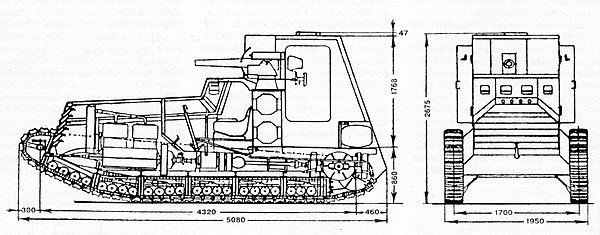

Компоновка и вид спереди танка LK-II. (Копия подлинного чертежа).

Ходовые испытания первого опытного LK-I состоялись в марте 1918-го. Хотя прошли они весьма успешно, решено было доработать конструкцию — усилить бронезащиту, улучшить ходовую часть и приспособить танк для массового производства.

Вскоре началось проектирование танка LK-II. 13 июня были представлены модели LK-II и лёгкого танка Круппа. Оба проекта рекомендовали к дальнейшей разработке в пулемётном варианте с вращающейся башней. Чуть позже добавился и пушечный вариант LK-II.

После начала Амьенской операции союзников Крупп получил срочный заказ на 65 танков, хотя ещё не был готов ни один реальный образец. 2 октября в Мариенфельде провели испытания шасси конкурирующих машин. В результате заказ фирме «Крупп» аннулировали. Выбор пал на LK-II. Планировалось уже в декабре выпустить первые 10 машин, а с апреля 1919 года довести этот показатель до 200 в месяц. При этом только треть танков должна была быть пулемётными, а две трети — пушечными.

Этому предшествовали огневые испытания 57-мм пушки, установленной в корпусе LK-II. Испытания, прошедшие ещё 29 августа, выявили слабость орудийной установки и разрушающее действие отдачи на корпус. И 30 сентября Ставка решила, что пушечные LK-II будут вооружаться 37-мм пушкой Круппа.

Обводы корпуса танка несколько изменились. Появились наклонные скулы между прямыми бортами и крышей. Позади моторного отделения возвышение и скулы корпуса образовывали рубку механика-водителя с тремя смотровыми лючками. Неподвижная боевая рубка имела прямые борта и наклонную заднюю стенку. В боевой рубке помещались артиллерист и его помощник, работавшие стоя. Двери рубки располагались так же, как у LK-I, но были увеличены. В крыше рубки находился люк с откидной крышкой, служивший для обзора и вентиляции. В прямых бортах, лобовом листе и крыше моторного отделения выполнялись жалюзи, на наклонных верхних листах — люки с откидными крышками для обслуживания двигателя.

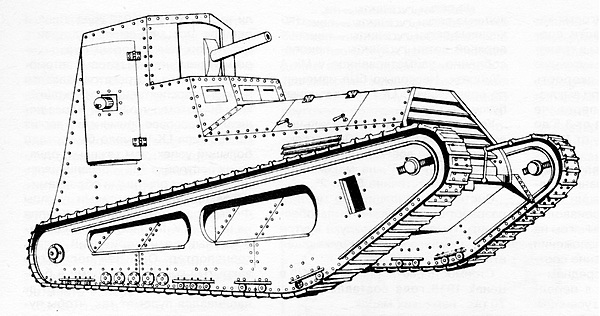

Немецкий лёгкий танк LK-II (октябрь 1918 г.).

Тумбовая установка 37-мм пушки крепилась на вертикальной опоре. Конструкция щита орудия в целом была аналогична 57-мм пушке на A7V. Артиллерийская установка весила 500 кг, снабжалась телескопическим прицелом и маховичком горизонтальной наводки. Угол наведения по горизонтали ± 30°. В бортовых дверях предусматривались отверстия для стрельбы из ручного пулемёта MG.08/15.
