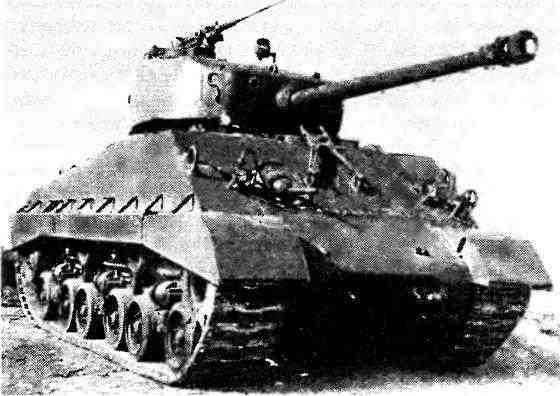

Средний танк M4A2(76)W HVSS с горизонтальной подвеской и 23-дюймовой гусеницей во время испытаний на НИИБТ Полигоне в Кубинке в 1945 году.
По американским данным, в Советский Союз было поставлено 4063 танка М4А2 разных вариантов и два танка М4А4. Поскольку танки М4А2 составляли более трети всех танков, полученных нашей страной от союзников по ленд-лизу во время войны, то на конструкции этих боевых машин имеет смысл остановиться подробнее.
Корпус танка М4А2 сваривался из катаных броневых плит. Его лобовая часть состояла из массивной литой детали (на танках первой серии — сварной, разъемной из трех частей),
Верхний лобовой лист приваривался к бортам и крыше корпуса. В нижней его части справа монтировалась шаровая установка пулемета, правее и выше которой находилось цилиндрическое гнездо антенного ввода (на случай, если танк оснащался двумя радиостанциями). В верхней части лобового листа имелись два выступа, в которых располагались смотровые щели с триплексами, открывавшиеся изнутри танка. Со второй половины 1942 года к выступам приваривались броневые накладки, а затем литые колпаки; вместо же смотровых щелей устанавливались перископические приборы наблюдения Мб. В конце 1943 года был введен цельный верхний лобовой лист без смотровых щелей, располагавшийся под углом 47° к вертикали.
Борта корпуса вертикальные. На танках выпуска 1943–1944 годов, до переноса боеукладки на пол боевого отделения, к верхнему правому бортовому листу приваривались две броневые накладки и одна — к верхнему левому бортовому листу. Кормовая часть корпуса состояла из двух наклонных (10… 12°) листов — верхнего и нижнего. Верхний был смещен по отношению к нижнему так, что между ними образовывался карман для выхода воздуха, идущего от вентиляторов. Броня бортов и кормы имела толщину 38 мм, крыши корпуса — 18 мм.
В передней части крыши корпуса над отделением управления находились овальные посадочные люки механика-водителя и его помощника, располагавшиеся вдоль корпуса и имевшие встроенные в крышки приборы наблюдения. По обе стороны от люков устанавливались два вентилятора. С конца 1943 года люки располагались поперек корпуса, была изменена конструкция крышек, сохранен один вентилятор, размещенный между люками.
Башня литая, цилиндрической формы с небольшой кормовой нишей. Лоб и борта защищались соответственно 75-мм и 50-мм броней, корма — 50-мм, крыша башни — 25-мм. В передней части башни крепилась маск-установка (толщина брони — 90 мм). На крыше башни имелись посадочный люк, вентиляционный люк боевого отделения, закрытый броневым колпаком, два лючка приборов наблюдения и антенный ввод. Посадочный люк закрывался двустворчатой крышкой, закрепленной на петлях во вращающейся турели зенитного пулемета. С декабря 1943 года на крыше башни появился овальный люк заряжающего.
Башня приводилась во вращение гидроэлектрическим поворотным механизмом или вручную. С помощью гидроэлектрического механизма башню можно было повернуть на 360° за время от 16 до 840 с в зависимости от угла поворота рукоятки управления. Механизм имел дополнительный привод к командиру танка, при включении которого отключался привод наводчика.
С мая 1944 года на танк устанавливалась новая литая башня увеличенного размера, но с тем же диаметром башенного погона в свету. Вооружение монтировалось в новой маск-установке (толщина брони — 100 мм). На крыше башни имелись командирская башенка с шестью стеклоблоками триплекс и перископическим прибором наблюдения, овальный люк заряжающего, лючок прибора наблюдения, кронштейн зенитного пулемета и антенный ввод. В левом борту башни находился лючок для стрельбы из личного оружия, на корме монтировался вентилятор боевого отделения.

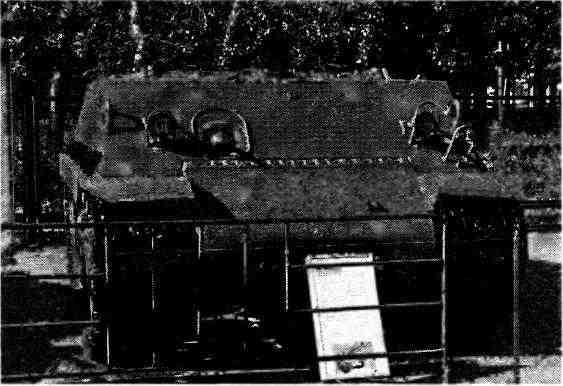

«Шерман»-тягач с железнодорожной станции Морозовская на Северном Кавказе экспонируется ныне в Центральном музее Великой Отечественной войны в Москве. На лобовой броне корпуса хорошо видны следы приварки узлов крепления кран-стрелы.
На М4А2 устанавливалась 75-мм пушка МЗ с длиной ствола 37,5 калибра. С 1944 года на танк M4A2(76)W устанавливалась 76-мм пушка М1А1, а затем М1А1С или М1А2 с длиной ствола 52 калибра. Все пушки имели
вертикальные клиновые затворы и полуавтоматику копирного типа. Вертикальная наводка — от -10° до +25°. Пушки были стабилизированы в вертикальной плоскости наведения.В танке устанавливались два 7,62-мм пулемета Browning М1919А4, один спаренный с пушкой, другой — курсовой, и 50,8-мм дымовой гранатомет МЗ. На крыше башни был смонтирован зенитный крупнокалиберный 12,7-мм пулемёт Browning M2HB.
Боекомплект танка М4А2 состоял из 97 артвыстрелов, 300 12,7-мм и 4750 7,62-мм патронов, 12 дымовых гранат; танка M4A2(76)W — 71 артвыстрел, 600 12,7-мм и 6250 7,62-мм патронов, 14 дымовых гранат.
На танке М4А2 устанавливалась силовая установка GMC 6046 модели 71, состоявшая из двух 6-цилиндровых двухтактных бескомпрессорных рядных дизелей, расположенных параллельно и соединенных в один агрегат мощностью 375 л.с. при 2100 об/мин. Пуск двигателей осуществлялся электростартерами. Для облегчения зимнего пуска использовались две факельные форсунки с запальными свечами на каждый двигатель.
Трансмиссия состояла из двух однодисковых главных фрикционов сухого трения (по одному на двигатель), поперечной соединительной передачи, карданного вала, коробки передач, механизма поворота и бортовых передач. Коробка передач — механическая, пятискоростная (5+1), с синхронизаторами на всех передачах, кроме 1-й и заднего хода. Механизм поворота — двойной дифференциал типа «Клетрак».

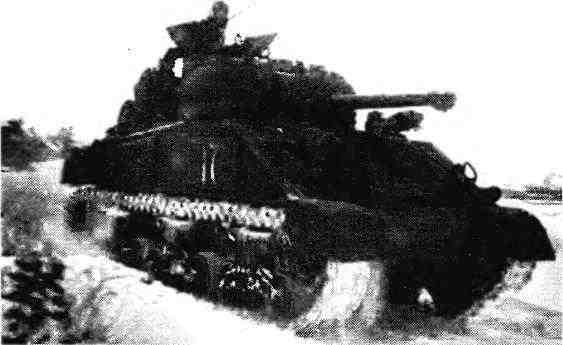

Танк М4А2 старшего лейтенанта Н. Сумарокова. 3-й Украинский фронт, 1944 год.

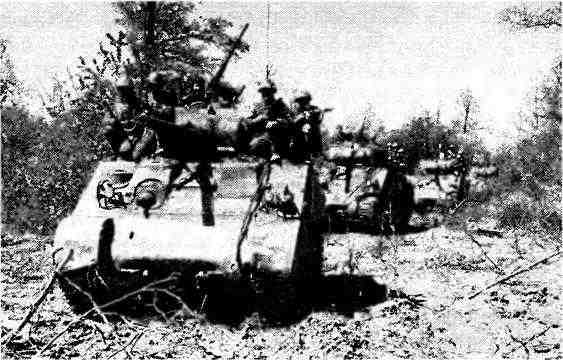

Колонна танков М4А2 с десантом на броне. 1943 год. Несмотря на плавный ход, удержаться на «Шермане» было делом трудным, поскольку на танке полностью отсутствовали какие-либо поручни или скобы. В американской армии мотопехоту перевозили на бронетранспортёрах и автомобилях.

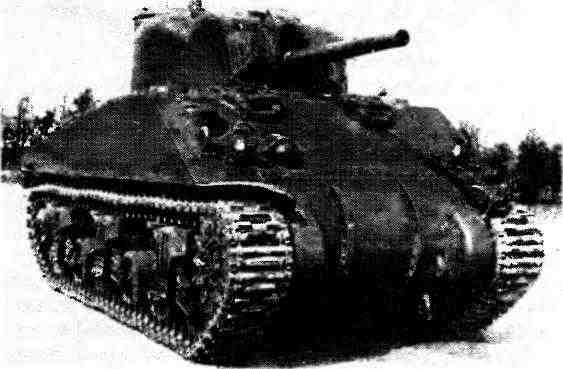

Танки М4А2 на марше к линии фронта. 1944 год.
Ходовая часть танков М4А2 и M4A2(76)W применительно к одному борту состояла из шести одинарных обрезиненных опорных катков, сблокированных попарно в три балансирные тележки, подвешенные на двух вертикальных буферных пружинах каждая; трех поддерживающих катков, направляющего колеса, ведущего колеса переднего расположения со съемными зубчатыми венцами (зацепление цевочное). В каждой гусенице 79 двухгребневых траков шириной 420,6 мм, шаг трака 152 мм. Траки металлические или резинометаллические с сайлент-блоком.
Ходовая часть танка M4A2(76)W HVSS применительно к одному борту состояла из шести сдвоенных обрезиненных опорных катков, сблокированных попарно в три балансир-ные тележки, подвешенные на двух горизонтальных буферных пружинах каждая; трех одинарных и двух сдвоенных поддерживающих катков, обрезиненного направляющего колеса, ведущего колеса переднего расположения со съемными зубчатыми венцами (зацепление цевочное). В каждой гусенице 79 одногребневых траков шириной 584,2 мм, шаг трака 152 мм. Траки металлические или резинометаллические с сайлент-блоком. В каждой тележке подвески устанавливался гидравлический амортизатор.
Танков М4А2 всех вариантов было выпущено 10 968 штук, из них 8053 — с 75-мм пушкой. Поскольку американская армия получала только танки с бензиновыми двигателями, то М4А2 использовались в США как учебные и поставлялись по ленд-лизу в другие страны, преимущественно в Англию (7418 штук). Некоторое количество М4А2 использовались корпусом морской пехоты США в боях на Тихом океане. Главными производителями были компании «Фишер тэнк арсенал» и «Пульман-Стандард»; в конце 1942 года к ним присоединились «Америкен локомоутив», «Федерал Мэшин энд велдер» и «Болдвин». Выпуск М4А2 с 75-мм пушками был завершен в мае 1944 года. Затем компания «Фишер тэнк арсенал» — главный производитель дизельных «шерманов» — перешла на производство М4А2 (76)W и до мая 1945 года выпустила 2894 танка, 21 машину произвела компания «Прессед стил кар». Общее производство М4А2 с 76-мм пушкой составило 2915 штук.
