Танковая мощь СССР. Часть I. Увертюра

Устройство МС-1 (Т-18)

Корпус танка представлял собой клепаную конструкцию из броневых листов толщиной 8-16 мм, собираемых на каркасе. Первые танки несли особые листы двухслойной (дно и крыша) и трехслойной (борта) брони, изготовленной по способу А. Рожкова. Позднее для удешевления танка использовалась обычная однослойная броня. Танк делился на три отделения: машинное (моторно-трансмиссионное), боевое и «передок» (отделение управления). Интересно отметить, что Т-18 имел «классическую компоновку» с моторно-трансмиссионным отделением и ведущим колесом в кормовой части.

«Передок», как именовалось отделение управления, располагалось в носовой части танка. Для доступа механика-водителя служил трехстворчатый люк. Нижние его створки откидывались влево и вправо. Ход створок ограничивался кронштейнами. Передний откидной щиток, расположенный в вертикальном лобовом листе, поднимался вверх и там удерживался стопором. В правой части щитка располагался прилив для установки корпуса монокулярного перископического прибора наблюдения (броневой глаз). Левее – узкая наблюдательная щель. В случае интенсивного обстрела она прикрывалась броневой заслонкой с двумя крестообразными отверстиями. А при крайней необходимости могла закрываться полностью. Для панорамного обзора поля боя в передних скуловых скосах имелись также узкие наблюдательные щели, прикрываемые изнутри задвижками.

В бортах носовой части корпуса устанавливались кронштейны под оси ленивца (направляющего колеса). Кронштейны служили для регулировки натяжения гусеницы при помощи специальных анкеров, расположенных на бортах танка. Впереди слева на кронштейне натяжного механизма устанавливалась фара. Справа – звуковой сигнал. В боевой обстановке фара укладывалась в корпус. Задний фонарь, закрытый стеклом красного цвета, располагался на корме слева (иногда – справа над выхлопным патрубком). Он служил не только предупреждающим сигналом в темное время суток, но и световым устройством для управления колонной.

Особенностью конструкции корпуса было то, что он изготавливался цельным, без подбашенной коробки, однако в верхней части на бортах корпуса крепились специальные призматические карманы (над- гусеничные ниши), в которых размешались топливные баки. Заливные горловины баков закрывались броневыми пробками сверху. Для доступа к бакам в задней части кармана имелась крышка, закрепленная тремя болтами и дополненная подвесным кольцом. При удалении болтов крышка открывалась в сторону на петле. Надгусеничные ниши выполняли также функцию грязевиков в средней части машины. В кормовой части грязевики (крылья) изготовлялись из тонкого металла, а в передней – из брезента (малое количество танков первой серии имели металлические или фанерные передние части крыльев).

Моторно-трансмиссионное отделение танка закрывал сзади фигурный кормовой лист, который при необходимости мог откидываться на шкворнях вниз, обеспечивая доступ в машинное отделение. Сверху над машинным отделением на крыше, откидывающейся вверх-вперед, устанавливался колпак со щелевидным отверстием, обращенным в сторону башни. Его назначение – обеспечить доступ охлаждающего воздуха к двигателю с одновременной защитой машинного отделения от поражения огнем противника. В кормовой части корпуса выполнен прилив, с задней стороны прикрытый металлическим кожухом с рядом отверстий малого диаметра. Нагретый воздух из машинного отделения через направляющий рукав поступал к отверстиям и через них выходил наружу. Для прогрева мотора рукав закрывался заслонкой. Защита мотора от попадания пуль и осколков обеспечивалась вертикальным бронелистом, расположенным перед кожухом со стороны мотора.

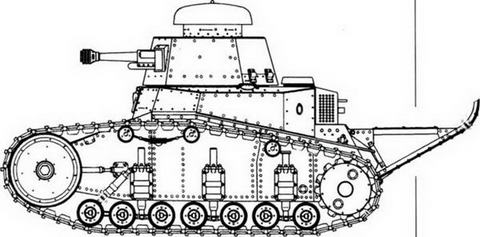

Боковой вид эталонного образца танка сопровождения МС- (Т-18). Масштаб 1:35. Выполнил автор.

Внутри корпуса боевое отделение было изолировано от машинного моторной (по руководству – задней) перегородкой. Для доступа к мотору и его агрегатам изнутри в перегородке имелась двустворчатая дверь с запором. На перегородку также выводились краны переключения правого и левого топливного баков и кран переключения для работы системы питания мотора на самотек или под давлением.

В днище корпуса под боевым отделением размещался люк для выброса стреляных гильз и удаления попавшей в корпус воды. Люк закрывался крышкой и удерживался рычагом, закрепленным барашком. Для удобства работы в танке сверху крышка люка закрывалась вставкой пола.

На танках первых серий в днище корпуса присутствовал также люк под картером двигателя, однако проку от него было немного, и распоряжением по ОАТ и УММ от 14 февраля 1930 г. его упразднили.

В кормовой части корпуса располагался удлинитель – «хвост», облегчавший сравнительно короткому танку возможность преодоления широких окопов. Для эвакуации танка в нижней части корпуса сзади были приварены две, а впереди – одна петля.

Башня танка – клепаная, первоначально имела почти правильную шестигранную форму с наклонными стенками. Она опиралась на подбашенный лист через шариковую опору и поворачивалась посредством спинного упора, к которому подвешивался ремень – сиденье командира танка. Фиксация башни производилась посредством трех стопоров, расположенных равномерно на башенном погоне (два впереди и один – сзади). На крыше башни находилась наблюдательная башенка (именовавшаяся вышкой), прикрытая сверху колпаком, который мог откидываться на петлях и служил крышкой люка. Для открывания колпака установлены пружины, а для удержания в открытом состоянии – стопор. По периметру основания колпака были проделаны вентиляционные отверстия, закрываемые при необходимости подвижной кольцевой заслонкой. Наблюдательные щели в вертикальных стенках башенки во избежание травм оборудовались кожаными налобниками, а сама башенка в месте соединения с крышей башни имела кожаную обивку. В правом борту башни располагалось вентиляционное отверстие, прикрытое сдвижной заслонкой каплевидной формы.

При модернизации танка форма башни была изменена. Она дополнилась кормовой нишей, предназначенной для установки радиостанции. Ниша закрывалась с тыльной стороны откидной крышкой, облегчавшей монтаж и демонтаж радиостанции и оружия (реально в нише располагалась часть боекомплекта). Бортовая заслонка вентиляционного окна башни стала прямоугольной и откидывалась на петлях вверх. Новая башня стала тяжелее на 140 кг.

В передних гранях башни располагалось вооружение танка, состоявшее из 37-мм пушки Гочкиса и пулемета. Пушка располагалась в левой передней грани в прямоугольном вырезе, пулемет – в правой в полушаровой установке. При необходимости пулемет можно было перенести в кормовую амбразуру, расположенную на левой задней грани и прикрытую в нормальных условиях броневой заслонкой.

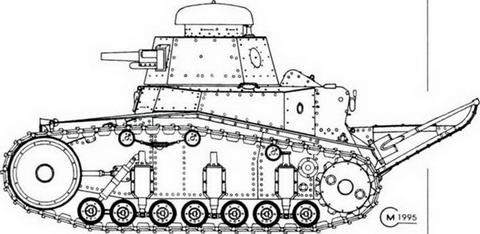

Боковой вид серийного танка сопровождения МС- 1(Т-18) ранних серий Масштаб 1:35. Выполнил автор.

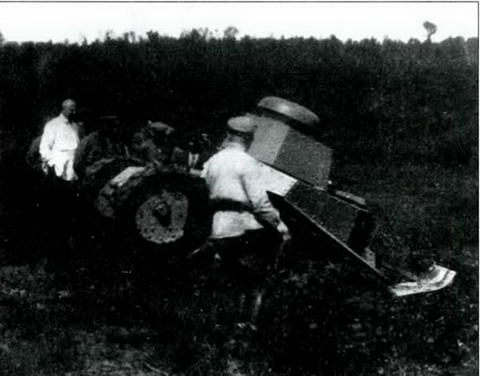

Общий вид танка МС-1 первой серии. Возможно, это первый серийный танк.

Вооружение танка состояло из 37-мм пушки Гочкиса и 7,62-мм пулемета. Ствол орудия длиной 20 калибров был заимствован от одноименной морской пушки, но клиновой затвор имел иную конструкцию. Противооткатные приспособления состояли из гидравлического компрессора-тормоза и пружинного накатника, собранных вместе. Официально пушка была принята на вооружение Красной армии в 1922 г., и уже с 1920 г. устанавливалась на танки «Рено», «Русский «Рено» и некоторые бронеавтомобили. На танках МС-1 первых серий пушка устанавливалась из старых запасов, среди которых попадались образцы, имевшие «обратную» нарезку (справа налево). Однако в 1928 г. ее должна была сменить 37-мм пушка ПС-1. изготовленная в советской России и представлявшая собой усовершенствованный П. Сячинтовым вариант пушки Гочкиса. В ПС- 1 был изменен ударный и спусковой механизмы, введен более мощный выстрел, для компенсации отката которого ствол орудия дополнялся дульным тормозом, введен оптический прицел «ФД-3», некоторым изменениям подверглась маска пушки.

Отечественная версия стала проще в производстве, в ней добавился модератор наката, уравновешиватель для облегчения вертикальной наводки, изменена обойма, плечевой упор и т.д.

Однако производство нового выстрела было сочтено нецелесообразным и потому производство ПС- I было освоено частично – главные механизмы орудия кроме трубы ствола с казенником. В результате родился гибрид орудия, прошедший в начале 1929 г. успешные испытания под названием «Гочкисс-ПС», или «Гочкис тип 3» и переданный для производства на завод № 8 под индексом 2К.
