В июле 1931 г. оба проекта в целом были готовы. Проект ВОАО выглядел следующим образом:
«КРАТКАЯ ПОЯСНИТЕЛЬНАЯ ЗАПИСКА К ПРЕДВАРИТЕЛЬНОМУ ПРОЭКТУ 16-ти тонного ТАНКА
Т-28.
I. Общие основания
В основу проэкта положены следуют, тактико-технические требования:
1. Спроектировать танк среднего веса/16000 тонн/с большим радиусом действия для механизированных соединений.
2. Положить в основу конструкции «16-ти тонный танк» Виккерса опыт танков в ТЕКО и отечественный опыт танкостроения.
2. Общие данные к проекту.
I. Общая компановка танка.
В основу общего расположения агрегатов, вооружения и объемов положена конструкция «16-ти тонного танка Виккерса».
В носовой части танка находится место водителя, по сторонам от водителя и несколько сзади расположены две пулеметные башни; за пулеметными башнями расположена большая башня.
Боевое помещение отделяется от моторного перегородкой, в которой имеется дверка для доступа к мотору изнутри танка.
В кормовой части танка, отделенной перегородкой от моторного помещения располагается коробка скоростей, бортовые фрикционы и бортовая передача, по обеим сторонам коробки скоростей по бортам располагаются бензиновые баки, изолированные броневыми перегородками.
3. Моторная установка
Исходя из данных тягового расчета в танке устанавливается мотор типа М5-400с теми же доделками, что и для танка Б- Т.
Расположение мотора и конструкция водяного охлаждения по типу Кристи.
Радиаторы несколько раздвинуты
Направление потока охлаждающего воздуха тоже по типу «Кристи», а именно – воздух засасывается вентилятором через радиаторы сверху и вытачивается назад через корму; омывая по дороге трансмиссию, выхлопные патрубки и душитель.
Конструкция вентилятора и главного сцепления мотора типа «Кристи», считая принятую систему водяного охлаждения наиболее надежной в процессе дальнейшей разработки и деталировки проэкта будет спроектирована и испытана также система с более мощным вентилятором «СИРОККО».
4. Трансмиссия
На продолжении оси коленчатого вала сзади мотора установлена коробка скоростей нормального шестеренчатого типа с валами параллельно продольной оси танка. Общая схема трансмиссии проделана по схеме «16-ти тонного танка Виккерса» и Т-26. Бортовые фрикционы конструкции Кристи…
5. Движитель
Спроэктирован по общей компановке по типу «16-ти тонного танка Виккерса», т.е. принято ведущее колесо задним, подвеска на свечах в гусеничной раме (коробке) и жесткая верхняя подвеска на катках.
а/гусеничная цепь типа Т-26 с шириной доведенной от 300 мм до 380 мм./подобно танкам в ТЕКО/, с целью понижения удельного дарения до 0,4 кгр. на кв. см. Шаг звена принят в 130 мм. Высота направляющего гребня спроэктирована в 80 мм. Способ производственного выполнения тот же, что и Т-26.
б/ведущие колеса типа Т-26, но с усиленными зубчатыми венцами.
в/ленивец/холостое колесо/подрезиненный со съемными бандажами и амортизаторами натяжения простого компактного типа на кривошипе: Подрезинивание ленивца необходимо вследствие большой скорости движения и значительного веса гусениц танка.
г/верхняя подвеска с жесткими подрезиненными катками у крещена кронштейнами на бортах корпуса. Подвеска сделана по типу Т-26 и 16-ти тонного танка Виккерса.
д/нижняя подвеска – спроэктирована в основном по типу «Танка КР в ТЕКО». На каждой стороне состоит из нескольких деталей: Гусеничной рамы/коробки/, приклепанной к бортовой броне корпуса, со схемной стенкой/открывается в виде трех дверец/. Внутри этой коробки монтируется вся нижняя подвеска и ящик для запчастей и инструмента объемом в 1/8 куб метра/на обе стороны в 1/4 куб. метра/. Мослу установки всех деталей закрытая наглухо коробка изолирует полностью наиболее уязвимые детали подвески от попадания грязи и повреждений…
Система подвески. Спроэктирована в виде двух тележек на каждую сторону. Каждая тележка имеет по три свечи, с двумя парами катков, связанных между собой двумя парами балансиров, согласно схемы ниже…
Такая конструкция подвески и тележек обладает следующими достоинствами…
1. Подъем одного из катков тележки на препятствии уравнивается перемещениями других катков так и образом, что центр тяжести машины перемещается вверх всего на 1/15 высоты перемещения катков на препятствии./в тележке Т-26 эта величина составляет 1/8/, что делает машину чрезвычайно эластичной при движении по пересеченной местности и допускает развитие больших скоростей движения без ущерба управления и стрельбы с хода. Опыт доказал возможность производства стрельбы при движении по целине, пахоте на скорости около 20 кгм/час с результатами не ниже результатов стрельб из Т-26 на скорости 12-15 км/час.
2. Для облегчения поворотливости танка давление под катками без ущерба взаимозаменяемости и прочности распределяется не по прямой, а ступенчато/по кривой/, что приближает характер поворота танка к повороту танков с жесткой подвеской/танк Рикардо поворачивающийся на малой опорной поверхности гусениц, приближающей поворот к повороту на одной точке/.
Таким образом применение этого типа подвески облегчит работу танка на повороте, улучшить его управляемость и снизит напряжения в его агрегатах.
6. Привода управления
Схема приводов, благодаря симметричному расположению КПП и фрикционов, а также размещения водителя на оси, получается в виде простой схемы.
Все тяги будут работать только на растяжение или сжатие, кулиса и рычаг переключения нормального автомобильного типа.
Управление фрикционами и тормозами двух вариантов по типу Т-26 – рычажное, или даже рулевое.
7. Корпус
Конструкция корпуса имеет простую гладкую форму и рассчитана на склепанный или сварной тип.
Толщина всех вертикальных листов принята 16-17 мм, что при цементированной броне будет эквивалентно 20 мм толщине легированной брони. Вертикальные листы носовой части в 20 мм крыша в 10 мм и дно в 8 мм.

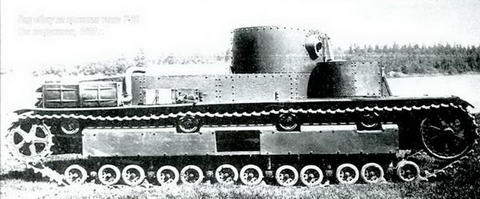

Вид сбоку на прототип танка Т-28 без вооружения, 1932 г.
В корпусе имеются следующие люки: передние водителя, задние к трансмиссии, верхний к мотору и нижний к коробке скоростей. Кроме того имеются отверстия на крыше под погоны трех башен и жалюзи радиаторов.
8. Башни и вооружение
Танк имеет три башни: Большая центральная башня и две малые. Большая центральная проектируется со спаренной установкой 45-мм пушки и пулемета Дегтярева. Конструкция башни по типу устанавливаемому на танке Б- Тс механическим приводом вращения и перископическим прицелом. Параллельно будет разработана башня с комбинированным поворотным механизмом механически-электрическим.
Электрический привод со скоростью полного оборота в 5- 10 секунд и механический в 50-60 секунд, т.е. будут две скорости вращения башни. Одна для быстрой-грубой наводки башни/перекидки башни/и вторая для точной наводки/подводки/.
Конструкция малых башен по типу Т-26 с вооружением один пулемет Дегтярева. Правя малая башня для командира танка. Левая – для радиста. В обеих малых башнях также как в фонаре водителя широко применяется непробиваемое стекло.
III. ОБЩИЕ ВЫВОДЫ
I. Разработанный в данном предварительном проэкте танк является по своей доработке лучшей и наиболее совершенной конструкцией танка среднего веса, полностью охватывающей весь известный нам положительный опыт но подобным конструкциям как заграничным, так и нашим.
В частности, его отличие от лучшего современного 16- ти тонного танка Виккерса следующее:
а. Установка в два раза более мощного мотора на Т-28 поднимает его проходимость, подвижность, а следовательно, и среднюю скорость Т-28 примерно в такой равности, как скорость движения но пересеченному профилю между автомобилями форда типа АА и Т.
б. Более современная подвеска на Т-28 обеспечит: действит. стрельбу с танка на больших скоростях движения…
2. Детальная разработка проекта и постройка двух первых образцов может быть проделана в следующие сроки:
а/детальная проработка общей компановки, сборочных чертежей агрегатов и основных ведущих деталей к I/XI – с.г.
б/разработка детальных рабочих чертежей для опытного цеха с 1/Х но 15 XII – сг
в/начало спуска рабочих чертежей в производство с I/XI сг. г/выпуск 2-х опытных образцов к 1-му Мая 1932 года.
НАЧАЛЬНИК КОНСТР. БЮРО № 3 /Гинзбург/
ЗАМ НАЧАЛЬНИКА /Заславский/
ИНЖЕНЕР- КОНСТРУКТОР /Иванов/
ИНЖЕНЕР- КОНСТРУКТОР /Гаккель/».
Проект их конкурентов – факультета механизации и моторизации Академии им. Ф. Дзержинского под индексом ВТА отличался применением в подвеске тележек танка Т-26, что, по мнению проектировщиков, должно
было упростить производство танка на существующем оборудовании.Но сравнение проектов показало, что танк ВТА имел массу недоработок с точки зрения чрезмерной нагрузки на тележку подвески (при массе вдвое большей, чем Т-26, танк имел лишь 6 тележек вместо 4, КПП оказалась перегруженной, не была продумана система вентиляции, высокий подъем носа ограничивал обзор механика-водителя перед танком, не продумано размещение бензобаков, которые пришлось бы разбрасывать по всем свободным местам корпуса, которых в танке и так осталось крайне мало.

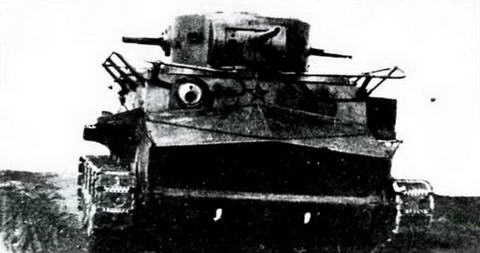

Вид на МТО прототипа танка Т-28, 1932 г.
Все это предопределило выбор в пользу танка Т-28 конструкции ВОАО. 23 октября I931 г. УММ заключило с ВОАО договор «на разработку проекта, изготовление рабочих чертежей и постройка двух опытных образцов 16-ти тонного танка типа Т-28. Корпуса образцов изготовляются железные. Срок изготовления чертеже 15/ХП-с.г.; опытных образцов 1/У-32г.» Ориентировочная стоимость работы должна была составить не более 400 000 рублей.
Утвержденная Тактико-техническая характеристика танка Т-28 выглядела следующим образом:
«1. ТАКТИЧЕСКИЕ СВОЙСТВА
Прорыв укрепленной полосы в условиях как маневренных, так и позиционных, перекрытие любого окопа полной профит со стрелковой ступенью, быстроходность, проходимость по всем грунтам и достаточный километраж службы до ремонта. Возможность ведения огня с хода на местности.
II. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1. Вес без переменной загрузки не более 17 тон. Полный боевой вес – не более 20 тон.
2. Удельная нагрузка при 100 мм погружении не более 0,5 кг/см
3. Габаритные размеры. Танк должен вписываться в габариты железнодорожного подвижного состава как СССР, так и международный 1435 мм.
4. Километраж службы до износа гусеничного движителя и трансмиссии не менее 3000 клмтр.
5. Скорость по хорошей грунтовой дороге – 30 клм/час. На поле боя по самым тяжелым грунтам с подъемами до 20% скорость не должна падать ниже 10 клм.
6. Подъемы на плотном дерновом покрове должны быть обеспечены до 40град. без остановки вследствие буксования и заглухания мотора.
Танк должен проходить бортовые крены до 30 град. без соскакивания цепи и отказа мотора в работе.
7. Препятствия: лунный ландшафт с воронками снарядов до 6 дюйм, лесные заросли любой густоты с деревьями до 100 млм и повалки одиночных деревьев в 300 мм, через кирпичные кладки в 1,5 КИРПИЧА.
Водные преграды – не менее чем 1,3 мтр. глубиной при любом грунте дна, проходимом для стрелков. Клиренс – 350 мм на всем протяжении днища корпуса.
Вертикальные препятствия не ниже I мтр. отвесной стенки с твердой коркой.
Танк должен проходить все типы проволочных заграждений.
Перекрываемый окоп полной профили со стрелковой ступенью не менее 2,5 мтр по верху.
8. Готовность к движению с полной мощностью мотора в любых условиях не более 10-15 мин.
Мотор – воздушного охлаждения мощностью 400-450л.с.
Мотор должен быть отрегулирован на средние сорта топлива русского стандарта и работать на обыкновенном масле.
10. Бронирование: броня башни
16мм; бортовая броня 20 мм ; близкие к горизонтальным и горизонтальные не ниже 8 мм.
11. Вооружение 1-45 мм пушка с круговым обстрелом
3 пулемета Дегтярева, из коих один должен иметь круговой обстрел.
Боеприпасы – 100 патронов для пушки; 5000 turn для пулеметов
12. Число команды – 4-5 чел.
ПРЕДСЕДАТЕЛЬ 1-й СЕКЦИИ НТК УММ РККА /Бегунов/».
В ходе изготовления опытных образцов танка в его конструкцию вносились изменения. В частности, были усилены бортовые редуктора, вместо 45-мм пушки, которая не была подана вовремя, опытный образец танка получил 37-мм полуавтоматическую пушку ПС-2 № 002, демонтированную из малой башни танка Гроте, для второго образца танка был подан двигатель М -17 мощностью 420 л.с.
Первый испытательный пробег танк Т-28 совершил во дворе завода 29 мая 1932 г., причем он привел к перегреву мотора. Таким образом, испытания танка были связаны с доработкой его конструкции и устранением обнаруженных недостатков. А их хватало.
Лопались траки, заклинивались передачи КПП, вновь перегревался двигатель, переставало поступать в мотор топливо… За месяц испытаний танк прошел всего лишь 62 километра. Но с каждым разом он одолевал все более дальние дистанции. II и 16 июля 1932 г. танк был показан начсоставу УММ. а 28 июля – партийному руководству Ленинграда во главе с С. Кировым.

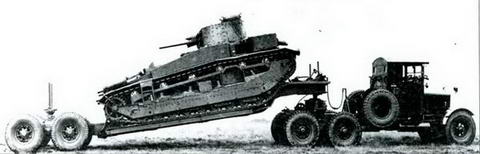

Прототип танка Т-28 без вооружения в ходе заводских испытаний, 1932 г.
После обобщения первых результатов испытаний Т-28 было решено усилить вооружение танка, доведя его до уровня «гросстракторов» – 76-мм танковая полуавтоматическая пушка, благо такое вооружение позволяло унифицировать большую башню с башней тяжелого (позиционного) танка.
Таким образом, второй опытный образец Т-28 наряду с мотором М-17 и усиленными бортредукторами должен был получить также 76- мм пушку ПС-3. аналогичную установленной в Т-35. Планировалось на нем же в 1933-м испытать и опытный дизель ПГЕ, работы над которым велись в ОКМО завода «Большевик», получившего незадолго до этого имя К. Ворошилова.
В сентябре 1932 г. были рассмотрены переработанные по результатам испытаний чертежи второго опытного образца Т-28. От исходной машины осталось мало. Изменения были внесены практически во все узлы – подвеску, конструкцию корпуса и башен, силовой агрегат, трансмиссию, вооружение. Практически это был новый танк.
За успешное проектирование новых танков Т-26 и Т-28 решением КО СССР от 14 ноября 1932 г. высшей наградой – орденом Ленина – были награждены начальник ОКМО Н. Баранов, технический руководитель ОКМО О. Иванов, начальник КБ ОКМО С. Гинзбург, руководитель опытного участка ОКМО И. Иванов.
В конце сентября 1932 г. еще до изготовления эталонного образца (второй опытный образец танка) Совет труда и обороны СССР принял решение об организации серийного производства танков Т-28 на заводе «Красный Путиловец» (бывш. «Путиловский завод»).
Описание конструкции Т-28
Броневой корпус танка представлял собой коробку, собранную из катаных броневых листов, сваренных между собой встык. Передняя часть корпуса скошена – для увеличения обзора механика-водителя и уменьшения мертвого пространства перед танком. На стыке верхнего переднего наклонного листа, лобового вертикального и днища вваривались угольники, придававшие лобовой части корпуса необходимую прочность. Сверху к переднему наклонному листу приваривались две вертикальные стенки верхней части кабины механика-водителя. Спереди кабина закрывалась дверкой на петлях, которая откидывалась вперед при помощи двух рукояток изнутри. В дверке имелся откидной щиток на шарнирах с узкой прорезью, прикрытой триплексом. Сверху над дверкой – откидная крышка на петлях для посадки механика-водителя.
Снаружи напротив боевого отделения к стенкам корпуса крепились с каждой стороны ящики дня приборов дымопуска.
Днище корпуса имело восемь люков в моторно-трансмиссионном отделении, предназначенных для доступа к агрегатам, слива бензина и масла. Еще по шесть круглых отверстий с каждой стороны для прохода и крепления свечей амортизаторов размешались в выступающей части днища.
Верх моторного отделения – съемный, с откидной, на петлях, крышкой (для доступа к двигателю). В середине крышки – отверстие, над которым устанавливался колпак воздухозаборника. Справа и слева расположены жалюзи для впуска охлаждающего воздуха к радиаторам. За моторным отделением на крыше корпуса имелись два круглых отверстия для крепления патрубков выхлопных труб и отверстия под болты глушителя.
