Программа для восстановления данных после форматирования просканирует логический диск и найдет на нем файлы, бывшие некогда каталогами, ориентируясь при этом на типичные последовательности байтов ("метки"), характерные именно для файлов-каталогов. Затем она узнает из этих файлов номера первых кластеров содержащихся в них обычных файлов. К сожалению, информация об остальных кластерах, занимаемых файлами, потеряна навсегда, поэтому Unformat (как и UnErase Wizard), добавит каждому файлу следующие за первым кластером свободные кластеры в количестве, равном занимаемому ранее файлом числу кластеров, и занесет в FAT информацию об этом.

После этого Unformat создаст в корневом каталоге свежеотформатированного диска новые каталоги и укажет в этих каталогах имена и первые кластеры узнанных на предыдущем этапе обычных файлов. В результате в корневом каталоге отформатированного диска появятся папки, содержащие файлы, ранее присутствовавшие на диске. Те файлы, которые занимали меньше одного кластера или при восстановлении которых были обьединены именно те кластеры, которые они раньше и занимали (такое бывает, когда диск был дефрагментирован незадолго до форматирования), будут восстановлены полностью. Остальные — как повезет.

Такая обычная ScanDisk…

Наблюдая за работой всем известной, стандартной программы ScanDisk из Windows 95/98, можно увидеть немало интересного… Конечно, если смотреть внимательно и вдумыватся в то, что видишь.

1. Программа ScanDisk просматривает FAT. Так как вся FAT находится в одном месте диска, то считывается и проверяется она очень быстро. На этом этапе своей работы ScanDisk ищет ошибки файловой системы — общие кластеры, и в случае обнаружении таковых исправляет структуру FAT, копируя эти кластеры для каждого из содержащих их файлов и соответственно изменяя содержимое FAT.

2. А теперь ScanDisk проходит по структуре каталогов — то есть считывает все файлы-каталоги, проходя по их иерархии. Это связано с необходимостью многократного перемещения головок жесткого диска, поскольку эти файлы расположены в разных местах диска. Поэтому времени на "Проверку папок" уходит немало. На этом этапе также собираются данные для последующего анализа диска на предмет наличия потерянных кластеров — помеченных как занятые, но не принадлежащих ни одному из файлов. Сам этот анализ происходит сразу после "Проверки папок". Потерянные кластеры могут быть преобразованы в файлы или удалены.

3. Системная область — это область, занимаемая FAT. Ониа находится в начале логического диска. В те секторы, которые FAT занимает, данные пользователя записывать нельзя, а повреждение здесь приведет к потере и расположенных на диске файлов, так как операционная система не сможет их найти.

4. Проверяется область данных пользователя на предмет поврежденных секторов. В случае обнаружения таковых в FAT будут занесены соответствующие указания.

DiskEditor

Это редактор содержимого диска, разработанный нашими соотечественниками — компанией ФизТехСофт. Он позволяет просматривать содержимое диска не средствами операционной системы, а "на физическом уровне" — побайтово, то есть смотреть, что записано в каждой электронной ячейке диска, в каждом его секторе. Вот, как, к примеру, выглядит корневой каталог логического диска — смотрите рис. 8.11, или FAT — рис. 8.12. Разобраться в хитросплетении кодов, конечно, сложно… Одно радует — операционная система делает это автоматически, а мы этого даже не замечаем.

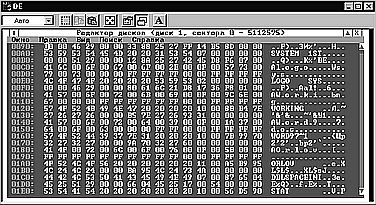

Рис. 8.11.Это — корневой каталог диска, отображенный в DiskEditor'е. Именно так он выглядит на уровне дорожек, секторов и битов.

Основное предназначение DiskEditor'а — помощь в восстановлении информации на жестком диске в случае поражения его вирусом или повреждения служебной информации. Поэтому, как вы, наверное, заметили из рисунков, в DiskEditor'е возможны два представления информации — шестнадцатиричный (слева) и текстовый (справа).

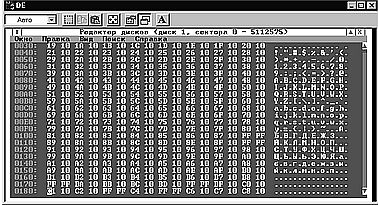

Рис. 8.12. Святая святых диска — таблица FAT. Вот что это такое в реальности…

В случае печальной необходимости восстановления винчестера можно запустить DiskEditor с дискеты. Имеется возможность создать загрузочную дискету специально для DiskEditor'а, для чего в комплекте редактора есть специальная программа, инсталлирующая на дискету сокращенную версию операционной системы PTS-DOS, позволяющую загрузиться с этой дискеты и работать с DiskEditor'ом. Шестнадцатиричное представление информации удобно использовать для восстановления программного кода загрузочных секторов диска, ну, а текстовое представление поможет вам все-таки вытащить нужную информацию с диска (рис. 8.13). Правда, только представленную в формате простого текста или HTML и только за один прием из одного кластера (второй по всему диску искать придется), но все же хоть что-то… [25]

25

Пример восстановления загрузочных секторов диска приведен в статье http://www.ixbt.ru/storage/cih_diehard.html.

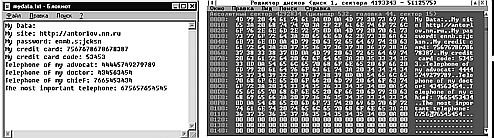

Рис. 8.13.Слева — вот файл с так нужными мне данными, который был на погибшем диске. Справа — DiskEditor нашел его на поверхности диска.

О старых BIOS и о больших дисках

Представим себе следующую ситуацию.

Наконец наступил долгожданный день, и компьютер, который у вас уже три года, дождался обновления. Пошли вы на рынок, купили новый большой винчестер. Ставите его в компьютер… и — что это, BIOS его не определяет! Ладно, вручную ставим параметры… но второй диск, новый, большой, свежекупленный, не виден из MS-DOS! Причем FDisk его распознает. Неужели вам продали некачественную вещь?

Несете его к другу, подключаете… Все видно, все форматируется. Ставите себе снова. Из MS-DOS не виден, из Windows виден. Весь.

Итак, диск исправен. Но в чем же причина таких чудес?

В устаревшем BIOS. Старые версии BIOS (выпущенные до 1999 г.) не позволяют работать с винчестерами емкостью больше 8 гигабайт, — о причинах этого рассказано выше. Системы же семейства Windows используют свои программы-драйвера для работы с винчестерами, поэтому ограничение в 8 гигабайт на них не распространяется. Однако сначала они должны загрузиться, а при загрузке волей-неволей приходится использовать средства BIOS для работы с винчестером. А это-то невозможно…

Иногда диски большой емкости на машинах со старым BIOS'ом все же видны, но работать из через BIOS можно только с их первыми 8-ю гигабайтами (именно с такими ситуациями были связаны случаи отказа загрузки WindowsNT, размещенной на логическом диске емкостью больше 8 гигабайт, после очередного обновления системных файлов — они оказывались за пределами восьмигигабайтной зоны и загрузчик NT, работающий с диском через BIOS, не мог тогда их прочитать).

Пути решения описанной проблемы, помимо приобретения новой материнской платы с более совершенным BIOS'ом (а это все платы для Pentium II, III, IV, Celeron, Duron, Athlon, а также платы для Pentium I на чипсетах Ali Aladdin, Via MVP3 и Via MVP4), могут быть такие.
